本技術屬于銅管加工，尤其涉及一種銅管接頭縮徑裝置。

背景技術：

1、銅管組件主要應用在空調、冰箱等制冷設備上。由于主機廠家對主機的設計均有不同，因此很多銅管組件均需要定制。

2、銅管消音接頭是利用銅管段制作的，如圖1所示，銅制消音管接頭包括管狀的本體101以及一端的縮徑部102。現在并沒有專門制作銅管消音接頭的設備，使得生產效率較為低下。

技術實現思路

1、有鑒于此，本實用新型提供一種銅管接頭縮徑裝置，能夠自動對銅管進行縮徑加工處理。

2、為解決以上技術問題，本實用新型的技術方案為采用一種銅管接頭縮徑裝置，包括用于夾持工件并帶動工件旋轉的夾持機構以及用于對工件進行縮徑的縮徑機構；

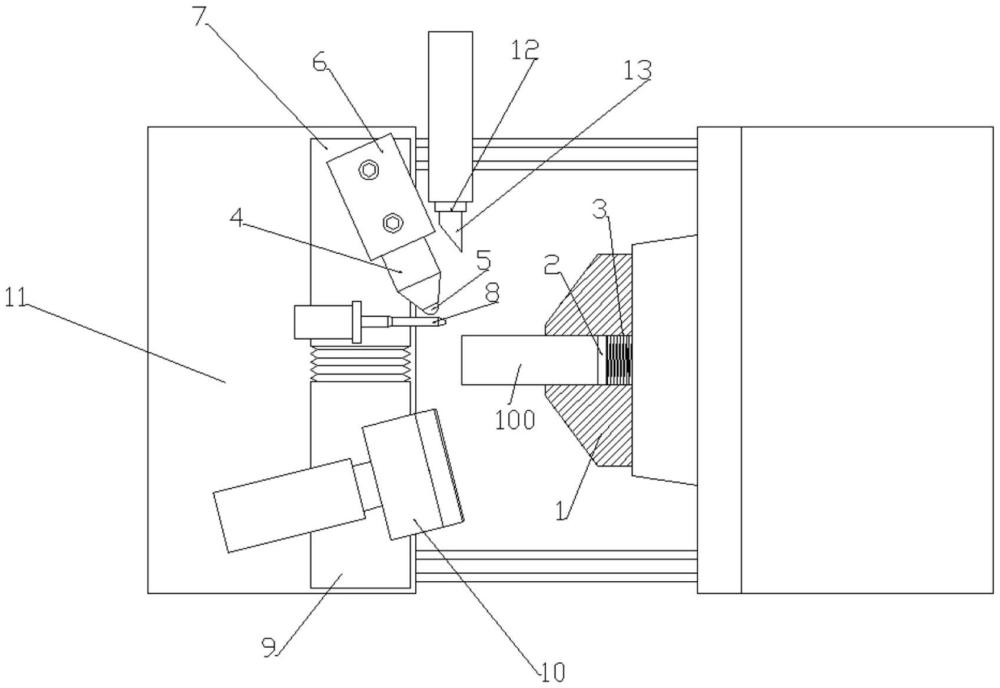

3、所述縮徑機構包括分設于工件兩側的縮徑成型組件i和縮徑成型組件ii；所述縮徑成型組件i包括支撐柱，所述支撐柱前端卡接有成型鋼珠；所述成型鋼珠延伸出支撐柱且可任意轉動；還包括與成型鋼珠配合的芯棒，所述芯棒沿工件軸向設置；所述芯棒與成型鋼珠之間的間距與工件縮徑部預設厚度一致；所述縮徑成型組件ii包括圓柱狀的轉模；所述轉模可沿其軸心旋轉，并且其用于與工件接觸的端部棱邊倒圓角；

4、所述縮徑成型組件i和縮徑成型組件ii分別固定在滑塊i和滑塊ii上；所述滑塊i和滑塊ii并排安裝在底座上且可沿工件徑向往復運動，所述底座可沿工件軸向往復運動，使得縮徑成型組件i和縮徑成型組件ii在工件兩側相互靠近的同時沿工件軸向往復運動從而將工件縮徑。

5、作為一種改進，所述支撐柱前端為錐段，所述成型鋼珠安裝設置在錐段的端部。

6、作為一種進一步的改進，還包括安裝座，所述安裝座開有連接孔，所述支撐柱插接于連接孔內并利用螺栓鎖緊。

7、作為另一種更進一步的改進，所述轉模的軸線與工件軸線的夾角為15°～30°，所述支撐柱軸線與工件軸線的夾角為70°～85°。

8、作為一種改進，還包括用于對縮徑后的工件端部進行整形的切刀，所述切刀安裝在可伸縮的支撐臂上。

9、作為一種改進，所述夾持機構為卡盤，所述卡盤的后方設置有彈簧，當卡盤夾持工件時，工件可將彈簧壓縮；當卡盤松開工件時，彈簧可將工件彈出。

10、作為一種改進，所述彈簧前端設置有墊板。

11、作為一種改進，還包括上料機構；所述上料機構包括沿工件軸向設置的v型滑道；還包括用于將v型滑道內的工件向夾持機構推送的推桿。

12、作為一種改進，還包括送料機構，所述送料機構包括送料管道；所述送料管道利用壓縮空氣輸送工件；所述送料管道的出口前方設置有擋板；還包括設置在送料管道出口處用于將工件推入v型滑道的推板。

13、作為一種改進，所述送料管道出口位于夾持機構上方，所述v型滑道可在夾持機構和送料管道出口之間升降。

14、本實用新型的有益之處在于：

15、具有上述結構的銅管接頭自動縮徑機，通過壓縮空氣將待加工的工件利用送料管道輸送到位后，通過推板推入v型滑道內。然后通過v型滑道將工件送至夾持機構。夾持機構帶動工件旋轉，同時縮徑成型組件i和縮徑成型組件ii在工件兩側相互靠近的同時沿工件軸向往復運動從而將工件縮徑。縮徑完成后利用切刀對管口進行整形平口，最后利用彈簧將加工完畢的工件從夾持機構上彈出。

16、本實用新型從送料、上料、加工、下料均自動完成，大大提高了工作效率和產品質量。

技術特征：

1.一種銅管接頭縮徑裝置，其特征在于：包括用于夾持工件并帶動工件旋轉的夾持機構以及用于對工件進行縮徑的縮徑機構；

2.根據權利要求1所述的一種銅管接頭縮徑裝置，其特征在于：所述縮徑成型組件i和縮徑成型組件ii分別固定在滑塊i和滑塊ii上；所述滑塊i和滑塊ii并排安裝在底座上且可沿工件徑向往復運動，所述底座可沿工件軸向往復運動，使得縮徑成型組件i和縮徑成型組件ii在工件兩側相互靠近的同時沿工件軸向往復運動從而將工件縮徑。

3.根據權利要求1所述的一種銅管接頭縮徑裝置，其特征在于：所述支撐柱前端為錐段，所述成型鋼珠安裝設置在錐段的端部。

4.根據權利要求3所述的一種銅管接頭縮徑裝置，其特征在于：還包括安裝座，所述安裝座開有連接孔，所述支撐柱插接于連接孔內并利用螺栓鎖緊。

5.根據權利要求1所述的一種銅管接頭縮徑裝置，其特征在于：所述轉模的軸線與工件軸線的夾角為15°～30°，所述支撐柱軸線與工件軸線的夾角為70°～85°。

6.根據權利要求1所述的一種銅管接頭縮徑裝置，其特征在于：還包括用于對縮徑后的工件端部進行整形的切刀，所述切刀安裝在可伸縮的支撐臂上。

7.根據權利要求1所述的一種銅管接頭縮徑裝置，其特征在于：所述夾持機構為卡盤，所述卡盤的后方設置有彈簧，所述彈簧前端設置有墊板；當卡盤夾持工件時，工件可將彈簧壓縮；當卡盤松開工件時，彈簧可將工件彈出。

8.根據權利要求1所述的一種銅管接頭縮徑裝置，其特征在于：還包括上料機構；所述上料機構包括沿工件軸向設置的v型滑道；還包括用于將v型滑道內的工件向夾持機構推送的推桿。

9.根據權利要求8所述的一種銅管接頭縮徑裝置，其特征在于：還包括送料機構，所述送料機構包括送料管道；所述送料管道利用壓縮空氣輸送工件；所述送料管道的出口前方設置有擋板；還包括設置在送料管道出口處用于將工件推入v型滑道的推板。

10.根據權利要求9所述的一種銅管接頭縮徑裝置，其特征在于：所述送料管道出口位于夾持機構上方，所述v型滑道可在夾持機構和送料管道出口之間升降。

技術總結
本技術公開了一種銅管接頭縮徑裝置，包括用于夾持工件并帶動工件旋轉的夾持機構以及用于對工件進行縮徑的縮徑機構；所述縮徑機構包括分設于工件兩側的縮徑成型組件I和縮徑成型組件II；所述縮徑成型組件I包括支撐柱，所述支撐柱前端卡接有成型鋼珠；還包括與成型鋼珠配合的芯棒，所述芯棒沿工件軸向設置；所述縮徑成型組件II包括圓柱狀的轉模；所述縮徑成型組件I和縮徑成型組件II分別固定在滑塊I和滑塊II上；所述滑塊I和滑塊II并排安裝在底座上且可沿工件徑向往復運動，所述底座可沿工件軸向往復運動。本技術從送料、上料、加工、下料均自動完成，大大提高了工作效率和產品質量。

技術研發人員：馬向輝,胡星,陳玉杰,李樂奇,郭立全,李普忠,陶玉家,劉虹,蒲杰,黃緒峰
受保護的技術使用者：重慶金鄉精密管件有限公司
技術研發日：20240708
技術公布日：2025/4/28
