本技術涉及一種模型銑削機設備，具體涉及一種氣簾防切屑裝置，特別涉及一種銑削機。

背景技術：

1、現有的模型銑削設備，在加工過程中會產生大量切屑，這些屑極易造成工人受傷。切屑還可能導致造成機器損傷，切屑內部可能進入機床導致設備故障或損壞。

技術實現思路

1、本實用新型的目的是提供一種氣簾防切屑裝置以及一種銑削機，以解決切屑易卷入工件或銑削刀導致工件損壞的問題；用于防止銑削機的銑削所造成切屑卷入銑削機損傷銑削機。

2、基于上述目的，本實用新型提供一種氣簾防切屑裝置，包括，y臂；所述y臂一側設有銑削主軸(3)；所述y臂上設有壓縮空氣接入口；所述壓縮空氣接入口通過多個氣道連接有四個分流氣道；每個所述分流氣道上朝向銑削主軸開設有氣孔；每個氣道設置于y臂內部，穿過y臂與分流氣道連接。

3、進一步地，所述每個氣孔上裝配有一個噴嘴。

4、進一步地，每個所述分流氣道包括多個封閉氣道；每個所述封閉氣道依次遠離y臂以及氣道排列。

5、進一步地，四個所述分流氣道形成矩形噴氣氣簾系統；每個分流氣道的所述封閉氣道數量相同；每個分流氣道的封閉氣道以y臂為中心由內向外順序形成矩形氣道。

6、進一步地，所述封閉氣道一側連通外界，連通處設置有堵頭。

7、進一步地，其特征在于，每個分流氣道的所述封閉氣道之間設有多個通孔，每個所述通孔連通外界的一側設有堵頭。

8、進一步地，每個所述氣道與分流氣道之間連接有快拆進氣嘴。

9、進一步地，每個所述遠離氣道的封閉氣道相較于靠近氣道的封閉氣道(11)向后彎折10°至20°。

10、進一步地，每個所述分流氣道朝向壓縮空氣接入口的方向設有一個固定螺釘用于將分流氣道固定于y臂上。

11、為實現上述目的，本實用新型還提供一種氣簾防切屑銑削機，上述的任一種氣簾防切屑裝置。

12、本實用新型的有益效果：

13、本實用新型提供一種氣簾防切屑裝置，在朝向銑削主軸設置分流氣道，通過氣道的開口向銑削主軸，使切屑遠離操作者和銑削主軸。以解決切屑易卷入工件或銑削刀導致工件損壞的問題；用于防止銑削機的銑削所造成切屑卷入銑削機損傷銑削機，由于通過氣簾進行清理，無限制待銑削工件材料的性質，解決了現有技術僅適用于鐵磁材料的問題。

14、本實用新型提供一種氣簾防切屑裝置，在氣道上的開口位置安裝噴嘴提升氣流速度且使氣流方向可控。

15、本實用新型提供一種氣簾防切屑裝置，每個封閉氣道由內向外設置多層封閉氣道，提升氣簾密度。

16、本實用新型提供一種氣簾防切屑裝置，封閉氣道形成矩形氣簾，封閉氣道的封閉氣道形成同心的多層氣簾提升吹拂切屑的效率。

17、本實用新型提供一種氣簾防切屑裝置，每個封閉氣道連通外界，并設置堵頭，提升密閉性的同時，降低加工難度。

18、本實用新型提供一種氣簾防切屑裝置，通過每層封閉氣道相較于前側的封閉氣道彎折，擴大氣簾的吹掃面積。

19、本實用新型提供一種氣簾防切屑銑削機，通過加裝氣簾系統，防止切屑影響加工工序的進行，以解決切屑易卷入工件或銑削刀導致工件損壞的問題；用于防止銑削機的銑削所造成切屑卷入銑削機損傷銑削機，由于通過氣簾進行清理，無限制待銑削工件材料的性質，解決了現有技術僅適用于鐵磁材料的問題。

技術特征：

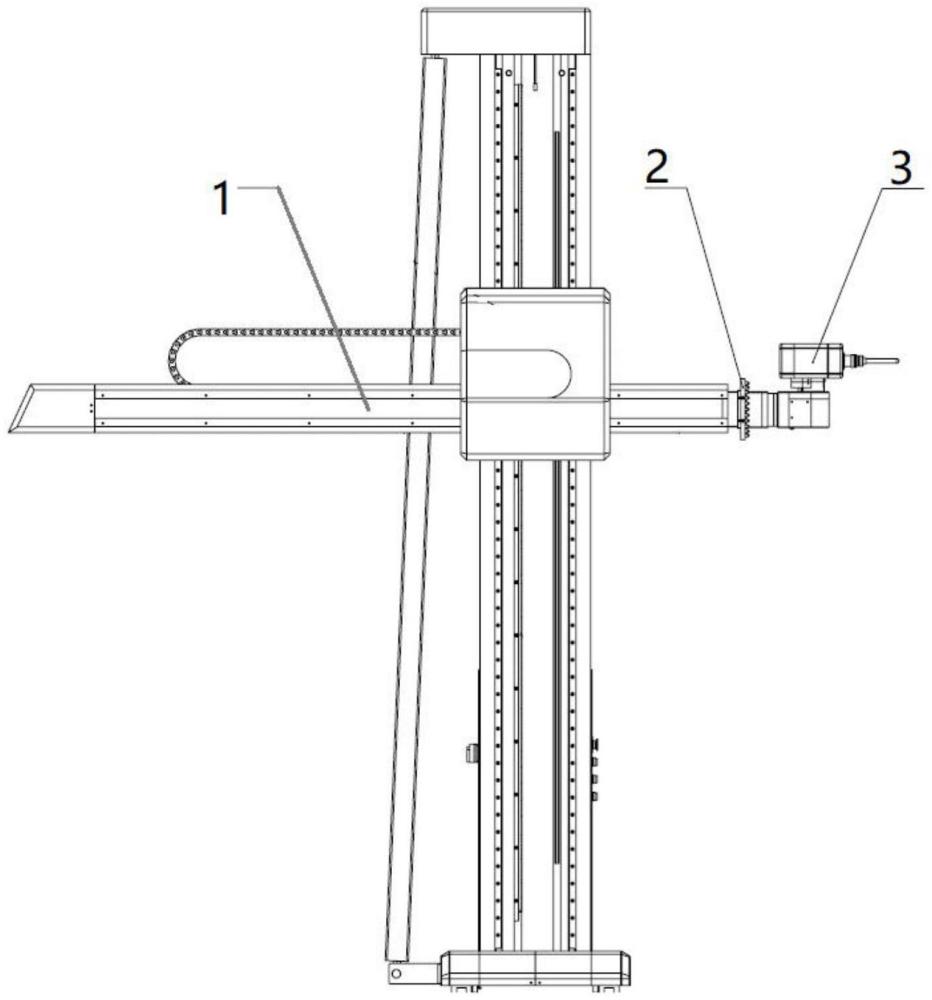

1.一種氣簾防切屑裝置，包括，y臂(1)；所述y臂(1)一側設有銑削主軸(3)；其特征在于，所述y臂(1)上設有壓縮空氣接入口；所述壓縮空氣接入口通過多個氣道(4)連接有四個分流氣道(5)；每個所述分流氣道(5)上朝向銑削主軸(3)開設有氣孔；每個氣道(4)設置于y臂(1)內部，穿過y臂(1)與分流氣道(5)連接。

2.根據權利要求1所述的一種氣簾防切屑裝置，其特征在于，所述每個氣孔上裝配有一個噴嘴(6)。

3.根據權利要求1所述的一種氣簾防切屑裝置，其特征在于，每個所述分流氣道(5)包括多個封閉氣道(11)；每個所述封閉氣道(11)依次遠離y臂(1)以及氣道(4)排列。

4.根據權利要求3所述的一種氣簾防切屑裝置，其特征在于，四個所述分流氣道(5)形成矩形噴氣氣簾系統(2)；每個分流氣道(5)的所述封閉氣道(11)數量相同；每個分流氣道(5)的封閉氣道(11)以y臂(1)為中心由內向外順序形成矩形氣道。

5.根據權利要求4所述的一種氣簾防切屑裝置，其特征在于，所述封閉氣道(11)一側連通外界，連通處設置有堵頭(7)。

6.根據權利要求5所述的一種氣簾防切屑裝置，其特征在于，每個分流氣道(5)的所述封閉氣道(11)之間設有多個通孔，每個所述通孔連通外界的一側設有堵頭(7)。

7.根據權利要求1所述的一種氣簾防切屑裝置，其特征在于，每個所述氣道(4)與分流氣道(5)之間連接有快拆進氣嘴(9)。

8.根據權利要求4所述的一種氣簾防切屑裝置，其特征在于，每個遠離所述氣道(4)的封閉氣道(11)相較于靠近氣道(4)的封閉氣道(11)向后彎折10°至20°。

9.根據權利要求1所述的一種氣簾防切屑裝置，其特征在于，每個所述分流氣道(5)朝向壓縮空氣接入口的方向設有一個固定螺釘(8)用于將分流氣道(5)固定于y臂(1)上。

10.一種氣簾防切屑銑削機，其特征在于，使用權利要求1-9任一所述的氣簾防切屑裝置。

技術總結
一種氣簾防切屑裝置，包括，y臂；所述y臂一側設有銑削主軸，所述y臂上設有壓縮空氣接入口；所述壓縮空氣接入口通過多個氣道連接有四個分流氣道；每個所述分流氣道上朝向銑削主軸開設有氣孔；每個氣道設置于y臂內部，穿過y臂與分流氣道連接。以解決切屑易卷入工件或銑削刀導致工件損壞的問題；用于防止銑削機的銑削所造成切屑卷入銑削機損傷銑削機。

技術研發人員：張浩,朱陽光
受保護的技術使用者：摩拉測量技術（西安）有限公司
技術研發日：20240708
技術公布日：2025/4/28
