本技術涉及變壓器，特別涉及一種油浸式變壓器線圈內部導線焊接裝置及焊接臺。

背景技術：

1、近年來，新能源市場快速發展，配套變壓器的容量逐步增大，產品結構也呈現多樣化；油浸式變壓器基本采用雙繞組結構線圈，繞制過程中若導線用量不足時需要線圈內部導線焊接，導線焊接時操作者需在線圈上鋪上防火布，手動將兩根需要焊接的導線在線圈前端或者線圈上部折彎對接，然后再啟動焊接設備焊接，由于焊接空間非常狹小，工人在線圈前端或者上部操作受到制約，操作費時費力，且存在一定的火災安全隱患，為避免在線圈繞制區域焊接帶來的安全隱患，將焊接操作區域轉移至線圈的后方位置，但因油浸變壓器導線規格偏細、材質偏軟，現有的臺虎鉗規格較大，人工搬移困難，且?jiàn)A持導線時容易導致導線變形、漆膜開裂等質量問題，不能滿足現有產品線圈內部導線焊接需求。

技術實現思路

1、為了克服上述現有技術的缺點，本實用新型的目的是提出一種油浸式變壓器線圈內部導線焊接裝置及焊接臺，通過焊接裝置中的可移動夾持塊和固定夾持塊組合使用夾持導線，可移動夾持塊側面的水平凹槽能夠固定導線位置，兩組焊接裝置能夠進一步確保兩根待焊接導線夾持穩定，夾持塊側面的彈性墊片還能起到防止導線漆膜脫落的作用。

2、為實現上述目的，本實用新型的技術方案為：

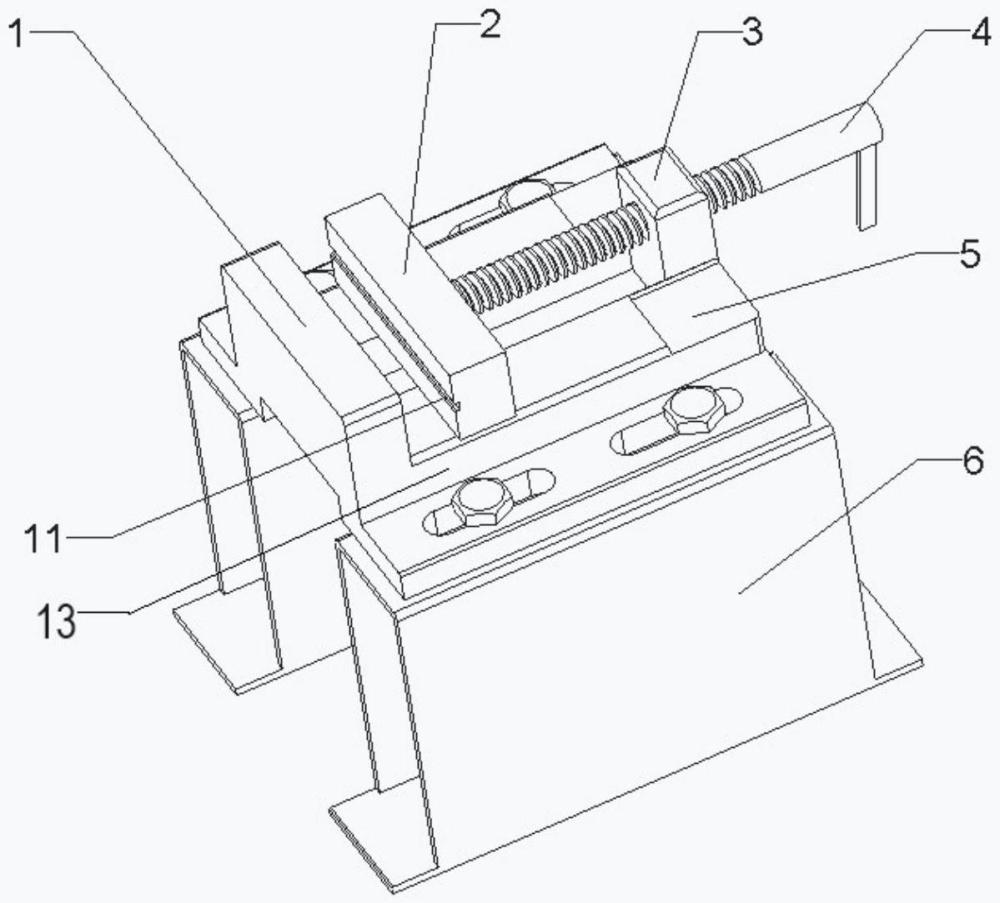

3、一種油浸式變壓器線圈內部導線焊接裝置，包括支撐臺6，所述支撐臺6上端安裝有裝置臺5，所述裝置臺5包括底板13，底板13的一端設置有固定夾持塊1，底板13的另一端設置有螺紋支撐板3，固定夾持塊1與螺紋支撐板3之間的底板13上放置有與固定夾持塊1平行相對的可移動夾持塊2，螺紋傳動桿4的一端穿過螺紋支撐板3的螺紋孔并與可移動夾持塊2活動連接；通過旋轉螺紋傳動桿4實現可移動夾持塊2靠近或者遠離固定夾持塊1，進而實現可移動夾持塊2和固定夾持塊1配套組合使用夾持導線。

4、進一步的，所述可移動夾持塊2和固定夾持塊1用于夾持導線的兩個側面上設置有彈性墊片。

5、進一步的，所述可移動夾持塊2靠近固定夾持塊1的側面上設置有水平凹槽11；所述水平凹槽11深度小于導線直徑，可移動夾持塊2和固定夾持塊1配合夾持的導線置于水平凹槽11內部，能夠增加所夾持導線的穩定性。

6、進一步的，所述水平凹槽11內壁上設置有彈性墊片。

7、一種油浸式變壓器線圈內部導線焊接臺，包含焊接臺面10，還包含所述一種油浸式變壓器線圈內部導線焊接裝置，所述焊接裝置的支撐臺6與焊接臺面10活動連接。

8、進一步的，所述焊接臺面10上安裝有兩個焊接裝置，其中一個焊接裝置的支撐臺6通過焊接臺面10上的長條通孔12與焊接臺面10滑動連接，兩個焊接裝置的固定夾持塊1靠近對應可移動夾持塊2的側面位于同一平面。

9、進一步的，所述焊接臺還包括位于焊接臺面10下部的抽屜7，抽屜7下部設置有存料箱8，焊接臺底部設置有腳輪9。

10、與現有技術相比，本實用新型的有益效果為：

11、1.本實用新型通過可拆卸式支撐臺6，能夠?yàn)椴煌砀叩牟僮髡咛峁┖线m的操作高度，通過可移動夾持塊2和固定夾持塊1側面的彈性墊片，能夠確保夾持導線時導線漆膜不受擠壓、摩擦脫落，通過可移動夾持塊2側面上的水平凹槽11，進一步增加所夾持導線的穩定性。

12、2.本實用新型進一步通過在焊接臺上安裝兩個焊接裝置，其中一個焊接裝置可滑動，便于操作者根據自身習慣調節兩個焊接裝置距離，同時焊接裝置的可移動夾持塊2側面設置有水平凹槽11，能夠?qū)筛鶎?dǎo)線均固定在水平凹槽11內部，增加了所夾持的兩根導線的穩定性，便于操作者焊接，焊接臺下部還安裝有抽屜7、存料箱8和腳輪9，能夠便于存放焊接工具和焊料，并方便移動至目標區域。

技術特征：

1.一種油浸式變壓器線圈內部導線焊接裝置，包括支撐臺(6)，所述支撐臺(6)上端安裝有裝置臺(5)，其特征在于，所述裝置臺(5)包括底板(13)，底板(13)的一端設置有固定夾持塊(1)，底板(13)的另一端設置有螺紋支撐板(3)，固定夾持塊(1)與螺紋支撐板(3)之間的底板(13)上放置有與固定夾持塊(1)平行相對的可移動夾持塊(2)，螺紋傳動桿(4)的一端穿過螺紋支撐板(3)的螺紋孔并與可移動夾持塊(2)活動連接；通過旋轉螺紋傳動桿(4)實現可移動夾持塊(2)靠近或者遠離固定夾持塊(1)，進而實現可移動夾持塊(2)和固定夾持塊(1)配套組合使用夾持導線。

2.根據權利要求1所述的焊接裝置，其特征在于，所述可移動夾持塊(2)和固定夾持塊(1)用于夾持導線的兩個側面上設置有彈性墊片。

3.根據權利要求1所述的焊接裝置，其特征在于，所述可移動夾持塊(2)靠近固定夾持塊(1)的側面上設置有水平凹槽(11)；所述水平凹槽(11)深度小于導線直徑，可移動夾持塊(2)和固定夾持塊(1)配合夾持的導線置于水平凹槽(11)內部，能夠增加所夾持導線的穩定性。

4.根據權利要求3所述的焊接裝置，其特征在于，所述水平凹槽(11)內壁上設置有彈性墊片。

5.一種油浸式變壓器線圈內部導線焊接臺，包含焊接臺面(10)，其特征在于，還包括權利要求1至4任一權利要求所述的焊接裝置，所述焊接裝置的支撐臺(6)與焊接臺面(10)活動連接。

6.根據權利要求5所述的焊接臺，其特征在于，所述焊接臺面(10)上安裝有兩個焊接裝置，其中一個焊接裝置的支撐臺(6)通過焊接臺面(10)上的長條通孔(12)與焊接臺面(10)滑動連接，兩個焊接裝置的固定夾持塊(1)靠近對應可移動夾持塊(2)的側面位于同一平面。

7.根據權利要求5所述的焊接臺，其特征在于，所述焊接臺還包括位于焊接臺面(10)下部的抽屜(7)，抽屜(7)下部設置有存料箱(8)，焊接臺底部設置有腳輪(9)。

技術總結
一種油浸式變壓器線圈內部導線焊接裝置，包括支撐臺及其上端安裝的裝置臺，裝置臺包括底板，底板的一端設置有固定夾持塊、另一端設置有螺紋支撐板，螺紋傳動桿的一端穿過螺紋支撐板的螺紋孔并與可移動夾持塊活動連接，可移動夾持塊和固定夾持塊兩個靠近側面上設有彈性墊片，可移動夾持塊的一個側面上設有水平凹槽，通過旋轉螺紋傳動桿實現可移動夾持塊和固定夾持塊夾持導線，彈性墊片能確保導線漆膜不脫落，水平凹槽能增加被夾持導線穩定性；一種油浸式變壓器線圈內部導線焊接臺，包含兩個焊接裝置，其中一個焊接裝置通過長條通孔與焊接臺面滑動連接，起到能夠調節兩個焊接裝置距離的作用，焊接臺能夠存放焊接工具和焊料，并方便移動至目標區域。

技術研發人員：何景允,馬云騰,王一彪,李鵬,蘭日輝
受保護的技術使用者：天津市特變電工變壓器有限公司
技術研發日：20240708
技術公布日：2025/4/28
