本技術涉及坡口加工，更具體地說，本技術涉及用于管桁架鋼構件的坡口加工設備。

背景技術：

1、管桁架鋼構件常用的坡口加工設備是坡口機。坡口機是一種專門用于對管道或鋼構件進行坡口加工的設備，通過切割或修整管道端部的邊緣，形成特定的坡口形狀，以便與其他管道或構件進行連接，坡口加工可以使管道端部形成一定傾斜或凹凸形狀，使得焊縫能夠充分滲透至連接處，確保焊接質量和連接牢固性。

2、其中，經檢索發現，專利申請號為：cn202020102550.5的專利公開了一種用于管道鋼構件的坡口加工設備，包括機臺和工件，機臺的頂部平面從左往右依次安裝有推拉油缸、調節防護框、收集外框和定位框架，調節防護框的內側底部安裝有橫向滑軌，橫向滑軌的內側滑動安裝有滑動座，滑動座的頂部表面安裝有l形安裝板，推拉油缸的伸縮桿末端與l形安裝板的垂直外側壁，l形安裝板的內側水平表面安裝有驅動電機和定位軸承座；

3、該用于管道鋼構件的坡口加工設備，通過避免刀具對工件進行加工時所產生的鐵屑迸射出來，使得加工雜質能夠進行統一收集處理，有效的保障加工設備表面的整潔度，提高設備使用的安全性，但是該結構在使用時難以根據坡口的角度需求進行適當的調節，造成裝置在使用時存在局限性，適應性低下。

技術實現思路

1、為了克服現有技術的上述缺陷，本實用新型提供用于管桁架鋼構件的坡口加工設備，旨在解決上述背景技術中提出的問題。

2、本實用新型提供如下技術方案：用于管桁架鋼構件的坡口加工設備，包括底座，所述底座上設置有斜切組件；

3、所述斜切組件包括設置在底座頂部一側的限位板，所述限位板的一側設置有軸銷座，所述軸銷座與底座通過軸銷轉動連接；

4、所述軸銷座的頂部通過軸銷活動連接有防護罩，所述防護罩上設置有驅動馬達，所述防護罩的表面一側設置有用于驅動切刀旋轉的驅動馬達，且驅動馬達的表面一側設置有把手，所述底座的頂部開設有錯位口，所述錯位口的一端轉動連接有限位套，所述限位套的兩側均設置有擋板，且各所述擋板均與限位套可拆卸連接；

5、可以看出，上述技術方案中，將工件放置在底座的頂部，通過擋板對其進行隔擋，同時旋轉限位套和擋板，對工件放置時的角度進行調節，實現調節坡口位置的功能，驅動馬達、切刀和防護罩沿著防護罩與軸銷座連接處的軸心點旋轉，使得切刀朝向工件靠近對其進行坡口加工

6、可選的，在可能的實施方式中，所述底座的外側設置有角度尺，所述角度尺與底座可拆卸連接，所述限位板上貫穿開設有滑槽，且滑槽內滑動連接有限位旋鈕，所述限位旋鈕的一端延伸至軸銷座的一側，所述限位旋鈕與軸銷座螺紋連接，所述防護罩的表面一側設置有排渣管，所述排渣管的豎截面形狀設置為弧形，且排渣管與防護罩相連通；

7、可以看出，上述技術方案中，松開限位旋鈕，軸銷座與底座失去限位，繼而使得軸銷座能夠沿著軸銷座與底座連接處的軸心點旋轉，實現對軸銷座和防護罩進行角度調節的功能，繼而調節了切刀加工時的坡口角度。

8、本實用新型的技術效果和優點：

9、通過設置斜切組件，與現有技術相比，整體設計簡單，結構合理，通過各個結構的相應配合使用，旋轉限位套和擋板，對工件放置時的角度進行調節，實現調節坡口位置的功能；

10、通過驅動馬達、切刀和防護罩沿著防護罩與軸銷座連接處的軸心點旋轉，使得切刀朝向工件靠近對其進行坡口加工；

11、同時松開限位旋鈕，軸銷座與底座失去限位，繼而使得軸銷座能夠沿著軸銷座與底座連接處的軸心點旋轉，實現對軸銷座和防護罩進行角度調節的功能，繼而調節了切刀加工時的坡口角度。

技術特征：

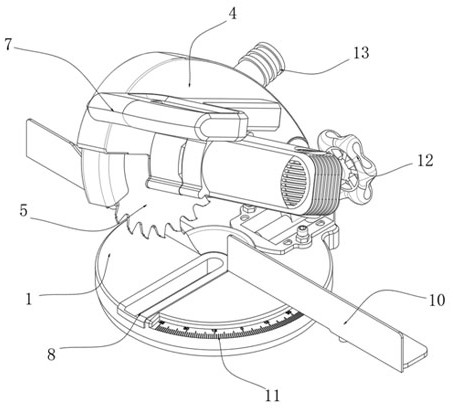

1.用于管桁架鋼構件的坡口加工設備，包括底座（1），其特征在于：所述底座（1）上設置有斜切組件；

2.根據權利要求1所述的用于管桁架鋼構件的坡口加工設備，其特征在于：所述底座（1）的頂部開設有錯位口（8），所述錯位口（8）的一端轉動連接有限位套（9）。

3.根據權利要求2所述的用于管桁架鋼構件的坡口加工設備，其特征在于：所述限位套（9）的兩側均設置有擋板（10），且各所述擋板（10）均與限位套（9）可拆卸連接。

4.根據權利要求1所述的用于管桁架鋼構件的坡口加工設備，其特征在于：所述底座（1）的外側設置有角度尺（11），所述角度尺（11）與底座（1）可拆卸連接。

5.根據權利要求1所述的用于管桁架鋼構件的坡口加工設備，其特征在于：所述限位板（2）上貫穿開設有滑槽，且滑槽內滑動連接有限位旋鈕（12）。

6.根據權利要求5所述的用于管桁架鋼構件的坡口加工設備，其特征在于：所述限位旋鈕（12）的一端延伸至軸銷座（3）的一側，所述限位旋鈕（12）與軸銷座（3）螺紋連接。

7.根據權利要求1所述的用于管桁架鋼構件的坡口加工設備，其特征在于：所述防護罩（4）的表面一側設置有排渣管（13），所述排渣管（13）的豎截面形狀設置為弧形，且排渣管（13）與防護罩（4）相連通。

技術總結
本技術公開了用于管桁架鋼構件的坡口加工設備，具體涉及坡口加工技術領域，包括底座，所述底座上設置有斜切組件，所述斜切組件包括設置在底座頂部一側的限位板，所述限位板的一側設置有軸銷座，所述軸銷座與底座通過軸銷轉動連接。本技術通過設置斜切組件，通過驅動馬達、切刀和防護罩沿著防護罩與軸銷座連接處的軸心點旋轉，使得切刀朝向工件靠近對其進行坡口加工，同時松開限位旋鈕，軸銷座與底座失去限位，繼而使得軸銷座能夠沿著軸銷座與底座連接處的軸心點旋轉，實現對軸銷座和防護罩進行角度調節的功能，繼而調節了切刀加工時的坡口角度。

技術研發人員：宋旭棟,唐婷婷,范淑然,賈雅婷
受保護的技術使用者：山西瀟河建筑產業有限公司
技術研發日：20240709
技術公布日：2025/4/28
