本技術涉及快速焊接工裝，具體為一種生產鋼托盤的快速焊接工裝。

背景技術：

1、托盤是一種可以放置貨物和制品的載貨平臺，用于生產、運輸、倉儲和流通等領域,普通托盤主要有塑料托盤和塑木托盤，但是均容易受潮、發霉的缺點，造成托盤的使用壽命較短,而鋼制托盤的耐久性和載荷性能更優,在鋼托盤生產過程中需要對其組成部件之間進行焊接，從而使其連接。

2、根據專利網公開的一種鋼托盤焊接工裝(授權公告號為：cn?219725071u)中所描述“本申請涉及托盤焊接技術的領域，公開了一種鋼托盤焊接工裝，其包括至少兩個輸送件，每個所述輸送件均包括滑移架和連接在滑移架上的支撐架以及定位組件，所述滑移架通過滑移組件沿水平方向滑移設置，最多一個所述輸送件中的支撐架固定連接在所述滑移架上，其余所述輸送件中的所述支撐架通過升降組件沿豎直方向滑移設置在所述滑移架上，所述定位組件設置在所述支撐架上，任一所述輸送件和其他所述輸送件沿水平方向的滑移路徑相錯位。本申請使用多個輸送件承托鋼托盤焊機工件，預先對鋼托盤工件進行安裝，促使鋼托盤工件能夠連續焊接，提高焊接效率。”

3、針對上述描述內容，申請人認為存在以下問題：

4、該實用新型在使用過程中，由于該裝置通過支撐架上的定位組件對工件進行定位，從而進行焊接，但是支撐架始終平行與地面，所以工件固定之后焊接只能從頂部進行，則不能從側面對工件進行焊接，焊接側面則需要重新固定，使用不便，因此需要改進出一種生產鋼托盤的快速焊接工裝來解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種生產鋼托盤的快速焊接工裝，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種生產鋼托盤的快速焊接工裝，包括底架，所述底架的頂部設置有緩沖機構，所述緩沖機構的頂部設置有定位機構，所述底架的左側與右側固定連接有固定耳，所述固定耳的內部設置有固定螺栓。

3、所述定位機構包括調節組件與定位組件，所述調節組件設置在緩沖機構的頂部，所述定位組件設置在調節組件的內部。

4、優選的，所述緩沖機構包括立柱，所述立柱固定連接在底架的頂部，所述立柱的外部固定連接有定位板，所述立柱的外部滑動連接有套柱，所述套柱與立柱之間固定連接有彈簧，所述套柱與立柱之間固定連接有阻尼，用于緩沖工件的沖擊。

5、優選的，所述套柱與定位板相接觸，所述立柱設置有四個，且四個所述立柱對稱固定連接在底架的頂部，用于對套柱限位。

6、優選的，所述調節組件包括連接板，所述連接板固定連接在套柱的頂部，所述連接板的外側固定連接有定位塊，所述定位塊的內部轉動連接有蝸桿，所述蝸桿的頂部固定連接有手柄，所述蝸桿的外部嚙合有蝸輪，所述蝸輪的內部固定連接有轉動塊，所述轉動塊轉動連接在連接板的內部，所述轉動塊的內側固定連接有加工架，所述加工架的正面與背部固定連接有安裝板，用于調節加工架。

7、優選的，所述連接板在轉動塊的對應位置開設有通孔，且所述轉動塊在通孔內部轉動，所述安裝板設置有兩個，且兩個所述安裝板對稱固定連接在加工架的正面與背部，用于對轉動塊限位。

8、優選的，所述定位組件包括連接座，所述連接座固定連接在安裝板的頂部，所述連接座的內部轉動連接有擺動板，所述擺動板的內部轉動連接有第一螺桿，所述第一螺桿的外部螺紋連接有延伸板，所述延伸板滑動連接在擺動板的內部，所述延伸板的內部固定連接有壓桿，所述擺動板的外側固定連接有限位框，所述安裝板的頂部轉動連接有第二螺桿，所述第二螺桿的外部螺紋連接有活動塊，所述活動塊活動連接在限位框的內部，用于對工件定位。

9、優選的，所述擺動板在延伸板的對應位置開設有滑槽，且所述延伸板在滑槽內部滑動，所述限位框在活動塊的對應位置開設有限位槽，且所述活動塊活動連接在限位槽內部，用于對延伸板限位。

10、與現有技術相比，本實用新型提供了一種生產鋼托盤的快速焊接工裝，具備以下有益效果：

11、1、該生產鋼托盤的快速焊接工裝，在使用過程中，通過設置的第二螺桿轉動帶動擺動板，擺動板通過壓桿壓在工件表面，從而對工件進行限位，防止焊接時工件出現松動，再通過蝸桿轉動帶動轉動塊，轉動塊帶動加工架傾斜，即可使工件傾斜，從而便于對工件側面進行焊接，使用方便快捷。

12、2、該生產鋼托盤的快速焊接工裝，在使用過程中，通過設置的套柱在立柱的外部滑動，受到沖擊時會壓縮彈簧與阻尼，通過彈簧與阻尼吸收沖擊，不但可以保護裝置不受沖擊損壞，還可以防止工件沖擊損壞，延長裝置使用壽命。

技術特征：

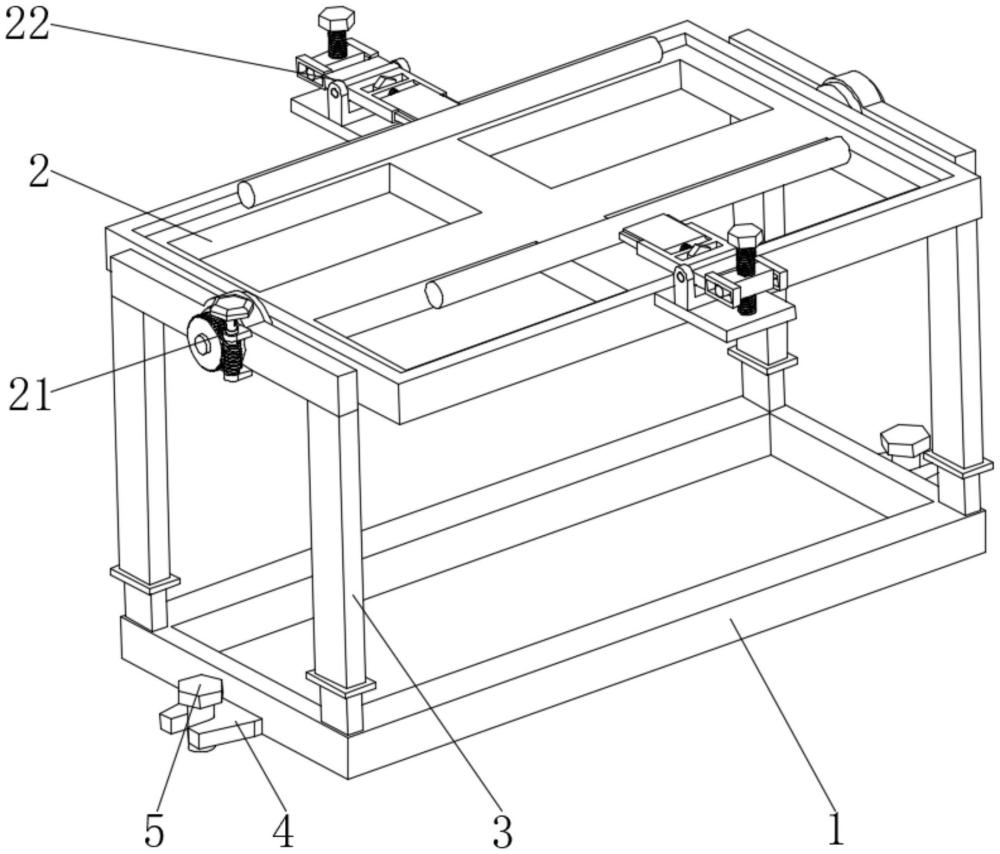

1.一種生產鋼托盤的快速焊接工裝，包括底架(1)，其特征在于：所述底架(1)的頂部設置有緩沖機構(3)，所述緩沖機構(3)的頂部設置有定位機構(2)，所述底架(1)的左側與右側固定連接有固定耳(4)，所述固定耳(4)的內部設置有固定螺栓(5)；

2.根據權利要求1所述的一種生產鋼托盤的快速焊接工裝，其特征在于：所述緩沖機構(3)包括立柱(31)，所述立柱(31)固定連接在底架(1)的頂部，所述立柱(31)的外部固定連接有定位板(32)，所述立柱(31)的外部滑動連接有套柱(33)，所述套柱(33)與立柱(31)之間固定連接有彈簧(34)，所述套柱(33)與立柱(31)之間固定連接有阻尼(35)。

3.根據權利要求2所述的一種生產鋼托盤的快速焊接工裝，其特征在于：所述套柱(33)與定位板(32)相接觸，所述立柱(31)設置有四個，且四個所述立柱(31)對稱固定連接在底架(1)的頂部。

4.根據權利要求2所述的一種生產鋼托盤的快速焊接工裝，其特征在于：所述調節組件(21)包括連接板(211)，所述連接板(211)固定連接在套柱(33)的頂部，所述連接板(211)的外側固定連接有定位塊(212)，所述定位塊(212)的內部轉動連接有蝸桿(213)，所述蝸桿(213)的頂部固定連接有手柄(214)，所述蝸桿(213)的外部嚙合有蝸輪(215)，所述蝸輪(215)的內部固定連接有轉動塊(216)，所述轉動塊(216)轉動連接在連接板(211)的內部，所述轉動塊(216)的內側固定連接有加工架(217)，所述加工架(217)的正面與背部固定連接有安裝板(218)。

5.根據權利要求4所述的一種生產鋼托盤的快速焊接工裝，其特征在于：所述連接板(211)在轉動塊(216)的對應位置開設有通孔，且所述轉動塊(216)在通孔內部轉動，所述安裝板(218)設置有兩個，且兩個所述安裝板(218)對稱固定連接在加工架(217)的正面與背部。

6.根據權利要求4所述的一種生產鋼托盤的快速焊接工裝，其特征在于：所述定位組件(22)包括連接座(221)，所述連接座(221)固定連接在安裝板(218)的頂部，所述連接座(221)的內部轉動連接有擺動板(222)，所述擺動板(222)的內部轉動連接有第一螺桿(223)，所述第一螺桿(223)的外部螺紋連接有延伸板(224)，所述延伸板(224)滑動連接在擺動板(222)的內部，所述延伸板(224)的內部固定連接有壓桿(225)，所述擺動板(222)的外側固定連接有限位框(226)，所述安裝板(218)的頂部轉動連接有第二螺桿(227)，所述第二螺桿(227)的外部螺紋連接有活動塊(228)，所述活動塊(228)活動連接在限位框(226)的內部。

7.根據權利要求6所述的一種生產鋼托盤的快速焊接工裝，其特征在于：所述擺動板(222)在延伸板(224)的對應位置開設有滑槽，且所述延伸板(224)在滑槽內部滑動，所述限位框(226)在活動塊(228)的對應位置開設有限位槽，且所述活動塊(228)活動連接在限位槽內部。

技術總結
本技術涉及快速焊接工裝技術領域，且公開了一種生產鋼托盤的快速焊接工裝，包括底架，所述底架的頂部設置有緩沖機構，所述緩沖機構的頂部設置有定位機構，所述底架的左側與右側固定連接有固定耳，所述固定耳的內部設置有固定螺栓，所述定位機構包括調節組件與定位組件，所述調節組件設置在緩沖機構的頂部，所述定位組件設置在調節組件的內部。該生產鋼托盤的快速焊接工裝，在使用過程中，通過設置的第二螺桿轉動帶動擺動板，擺動板通過壓桿壓在工件表面，從而對工件進行限位，防止焊接時工件出現松動，再通過蝸桿轉動帶動轉動塊，轉動塊帶動加工架傾斜，即可使工件傾斜，從而便于對工件側面進行焊接，使用方便快捷。

技術研發人員：向迪勇,肖青龍
受保護的技術使用者：四川云亞供應鏈管理有限公司
技術研發日：20240708
技術公布日：2025/4/28
