本技術涉及夾具，具體為一種內外徑快換夾具。

背景技術：

1、在機械制造和加工領域中，夾具扮演著極其重要的角色，它不僅確保了工件在加工過程中的穩定性和精度，還大幅提高了生產效率和加工質量，傳統的夾持內徑的夾具為內撐夾具，夾持外徑的夾具為三爪，兩種結構不同，導致形狀、形式大不相同。

2、但是，在通用機床加工場景下，機床需要面臨既要加工夾持內徑的產品，也需要面對夾持外徑的產品，兩種產品需要對應兩種型號夾具，當我們需要切換夾具時，就會面臨夾具的拆卸、找正等過程，步驟十分繁瑣，并且搬運過程也容易造成工裝磕碰損壞，同時，也增加了工人的勞動強度。

技術實現思路

1、本實用新型的目的在于提供一種內外徑快換夾具，該種內外徑萬能夾具能夠?qū)崿F(xiàn)兩種型號工件夾具快速切換，方便對內徑工件與外徑工件進行夾持定位。

2、為實現上述目的，本實用新型提供如下技術方案：一種內外徑快換夾具，包括內撐鉗口、通用底座、外夾鉗口，所述通用底座包括下拉軸，所述下拉軸中部開設有螺紋孔，所述內撐鉗口與所述通用底座之間可拆卸安裝有錐形螺絲，所述外夾鉗口與所述通用底座之間通過螺紋可拆卸安裝有鎖緊螺絲。

3、優選的，所述通用底座還包括頂部?jī)蓚?cè)的圓銷，所述通用底座一側貫穿連接有凸輪軸。

4、優選的，所述通用底座頂部圓周上安裝有密封圈，所述密封圈頂部開設有與所述密封圈相匹配的安裝槽。

5、優選的，所述內撐鉗口頂部開設有與所述錐形螺絲相匹配的安裝孔，所述內撐鉗口通過所述錐形螺絲與所述通用底座之間螺紋連接。

6、優選的，所述外夾鉗口頂部開設有與所述鎖緊螺絲相匹配的安裝孔，所述內撐鉗口通過鎖緊螺絲與所述外夾鉗口之間螺紋連接。

7、優選的，所述內撐鉗口與所述外夾鉗口底部均開設有與所述圓銷相匹配的銷孔。

8、與現有技術相比，本實用新型的有益效果是：

9、本實用新型中內撐鉗口與外夾鉗口可分別通過底部開設的銷孔嵌套在通用底座上，使得鉗口頂部安裝孔與通用底座頂部的螺紋孔對齊，這樣可分別通過錐形螺絲和鎖緊螺絲將內撐鉗口與外夾鉗口固定在通用底座上，這樣實現了通過一顆錐形螺絲可以安裝內撐鉗口，也可以通過一顆鎖緊螺絲把外夾鉗口固定在通用底座上，當固定后，通過驅動側面凸輪軸，就可以使內撐鉗口或者外夾鉗口鉗口位置進行形變，從而夾緊產品，解決了機床需要面臨既要加工夾持內徑的產品，也需要面對夾持外徑的產品，兩種產品需要對應兩種型號夾具，當我們需要切換夾具時，就會面臨夾具的拆卸、找正等過程，步驟十分繁瑣的問題。

技術特征：

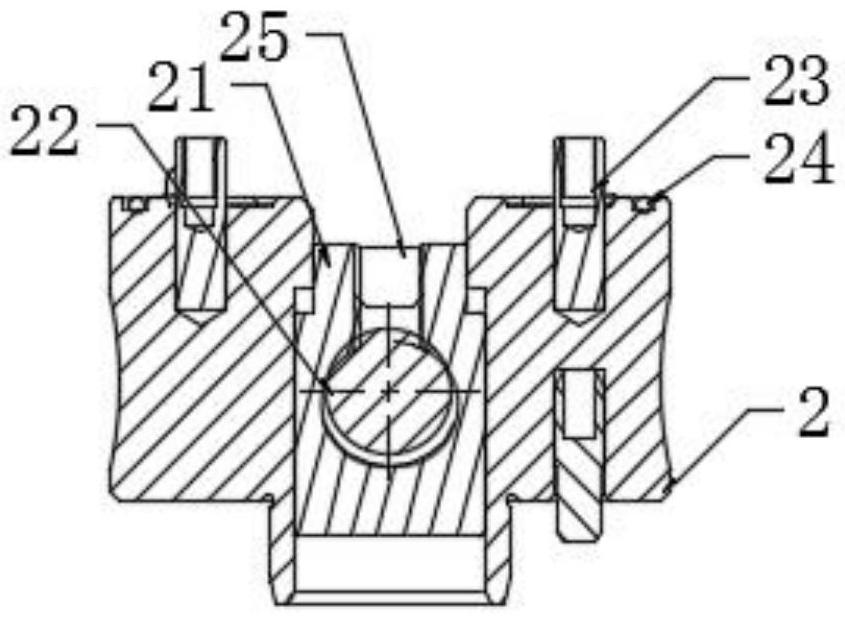

1.一種內外徑快換夾具，包括內撐鉗口(1)、通用底座(2)、外夾鉗口(3)，其特征在于：所述通用底座(2)包括下拉軸(21)，所述下拉軸(21)中部開設有螺紋孔(25)，所述內撐鉗口(1)與所述通用底座(2)之間可拆卸安裝有錐形螺絲(11)，所述外夾鉗口(3)與所述通用底座(2)之間通過螺紋可拆卸安裝有鎖緊螺絲(31)。

2.根據權利要求1所述的一種內外徑快換夾具，其特征在于：所述通用底座(2)還包括頂部?jī)蓚?cè)的圓銷(23)，所述通用底座(2)一側貫穿連接有凸輪軸(22)。

3.根據權利要求2所述的一種內外徑快換夾具，其特征在于：所述通用底座(2)頂部圓周上安裝有密封圈(24)，所述密封圈(24)頂部開設有與所述密封圈(24)相匹配的安裝槽。

4.根據權利要求3所述的一種內外徑快換夾具，其特征在于：所述內撐鉗口(1)頂部開設有與所述錐形螺絲(11)相匹配的安裝孔，所述內撐鉗口(1)通過所述錐形螺絲(11)與所述通用底座(2)之間螺紋連接。

5.根據權利要求4所述的一種內外徑快換夾具，其特征在于：所述外夾鉗口(3)頂部開設有與所述鎖緊螺絲(31)相匹配的安裝孔，所述內撐鉗口(1)通過鎖緊螺絲(31)與所述外夾鉗口(3)之間螺紋連接。

6.根據權利要求5所述的一種內外徑快換夾具，其特征在于：所述內撐鉗口(1)與所述外夾鉗口(3)底部均開設有與所述圓銷(23)相匹配的銷孔。

技術總結
本技術涉及夾具技術領域，公開了一種內外徑快換夾具，包括內撐鉗口、通用底座、外夾鉗口，所述通用底座包括下拉軸，所述下拉軸中部開設有螺紋孔，所述內撐鉗口與所述通用底座之間可拆卸安裝有錐形螺絲；本技術中內撐鉗口與外夾鉗口可分別通過底部開設的銷孔嵌套在通用底座上，使得鉗口頂部安裝孔與通用底座頂部的螺紋孔對齊，這樣可分別通過錐形螺絲和鎖緊螺絲將內撐鉗口與外夾鉗口固定在通用底座上，這樣實現了通過一顆錐形螺絲可以安裝內撐鉗口，也可以通過一顆鎖緊螺絲把外夾鉗口固定在通用底座上，當固定后，通過驅動側面凸輪軸，就可以使內撐鉗口或者外夾鉗口鉗口位置進行形變，從而夾緊產品。

技術研發人員：溫厚松,蔡廣
受保護的技術使用者：克萊普（重慶）智能裝備有限責任公司
技術研發日：20240710
技術公布日：2025/4/28
