本技術鋼絲折彎機配件，具體為一種新型鋼絲折彎的送料裝置。

背景技術：

1、鋼絲折彎機是一種專門用于將鋼絲進行折彎成型的設備。其主要功能是根據預設的程序和模具，將鋼絲折彎成各種所需的形狀和角度，廣泛應用于制造業、建筑業等領域。鋼絲折彎機的主要組成部分通常包括以下幾個部分：送絲系統，用于將鋼絲送入折彎機，并根據需要進行定長切斷。送絲系統需要具有高精度和穩定性，以確保鋼絲在送入過程中不會發生偏移或變形；折彎機構，這是折彎機的核心部分，通過機械臂或折彎頭進行鋼絲的折彎。折彎機構需要具有靈活的調整能力，以適應不同的折彎角度和形狀；控制系統，折彎機的控制系統通常由計算機或plc(可編程邏輯控制器)控制，用于設定折彎程序、監控折彎過程、調整折彎參數等。現代的鋼絲折彎機通常配備了人機界面，便于操作人員進行設置和監控；模具和夾具，用于固定和定位鋼絲，以確保折彎過程的精確性。不同的模具和夾具可以實現不同形狀的折彎需求。鋼絲折彎機的優勢包括高精度，通過精密的控制系統和折彎機構，能夠?qū)崿F(xiàn)高精度的折彎成型，滿足復雜的加工要求；高效率，自動化的送絲和折彎過程大大提高了生產效率，減少了人工操作的時間和勞動強度；靈活性強，可以根據不同的加工需求，靈活調整折彎角度和形狀，適應多種生產任務；操作簡便，現代的鋼絲折彎機通常配備了友好的操作界面和自動化控制系統，操作簡便易學。這些特點使得鋼絲折彎機在鋼絲加工領域具有重要的應用價值。

2、一般的折彎機在進行使用的時候，需要使用送絲設備將鋼絲進行輸送，但是一般折彎設備在與送絲設備進行組裝時，鋼絲與送絲設備之間可以會發生送，鋼絲無法緊貼送絲設備，可能會使得鋼絲被送絲時發生位置偏移。

3、于是，有鑒于此，針對現有的不足予以研究改良，提出一種新型鋼絲折彎的送料裝置。

技術實現思路

1、本實用新型的目的在于提供一種新型鋼絲折彎的送料裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種新型鋼絲折彎的送料裝置，包括：送絲機框，所述送絲機框的內側橫向貫穿設置有絲體，所述送絲機框一端的中間處設置有第二氣缸，所述送絲機框前端的兩側設置有外槽，所述外槽的內側卡設有側方卡條，所述側方卡條的內側設置有送絲結構；

3、所述送絲機框另一端的兩側設置有第一氣缸，所述第一氣缸的一端設置有夾桿，所述夾桿的一端設置有附夾塊，所述送絲機框另一端的上端設置有輔助結構。

4、進一步的，所述送絲機框內部的兩側設置有橫槽，所述附夾塊的外形為l形，所述附夾塊的長端部分嵌在送絲機框的內側，所述附夾塊額度短處部分與夾桿的一端在同一條直線上，便于夾桿能夠推動附夾塊進行活動。

5、進一步的，所述送絲結構包括內槽、嵌環、承接塊與觸角，所述側方卡條的內側設置有內槽，所述內槽的內側設置有承接塊，所述承接塊的前后兩端設置有嵌環，所述承接塊一端的上下兩端固定連接有觸角，所述觸角的一端焊接設置有球體，便于該球體卡在絲體的外側。

6、進一步的，所述嵌環與內槽之間構成滑動結構，便于嵌環能夠在內槽的內側進行移動。

7、進一步的，所述嵌環與內槽之間構成轉動結構，便于嵌環帶動觸角進行轉動。

8、進一步的，所述輔助結構包括橫架、契合槽塊、翻板與圓筒，所述送絲機框一端的上端固定設置有橫架，所述橫架的兩側設置有圓筒，所述圓筒的外側設置有契合槽塊，所述契合槽塊的外側設置有翻板，所述翻板的中間處開設有圓形槽口，所述夾桿與該圓形槽口之間為卡合連接，便于夾桿能夠帶動翻板進行翻轉活動。

9、進一步的，所述圓筒與契合槽塊之間為轉動結構，便于翻板進行轉動。

10、與現有技術相比，本實用新型的有益效果是：

11、1.本實用新型通過絲體在側方卡條與送絲機框的內側進行水平移動，觸角夾在絲體的外側，承接塊與嵌環在側方卡條內側的內槽進行移動，并且嵌環與承接塊可以調整觸角的角度的設置，這樣防止絲體在側方卡條內側移動時發生位置偏移；

12、2.本實用新型通過第一氣缸帶動夾桿活動，夾桿帶動翻板進行活動，并且翻板頂端的契合槽塊配合橫架兩側的圓筒進行轉動，翻板向橫架內側進行收緊，翻板推動附夾塊向絲體外側貼合的設置，這樣絲體在不進行傳送時，絲體就不會發生掉落。

技術特征：

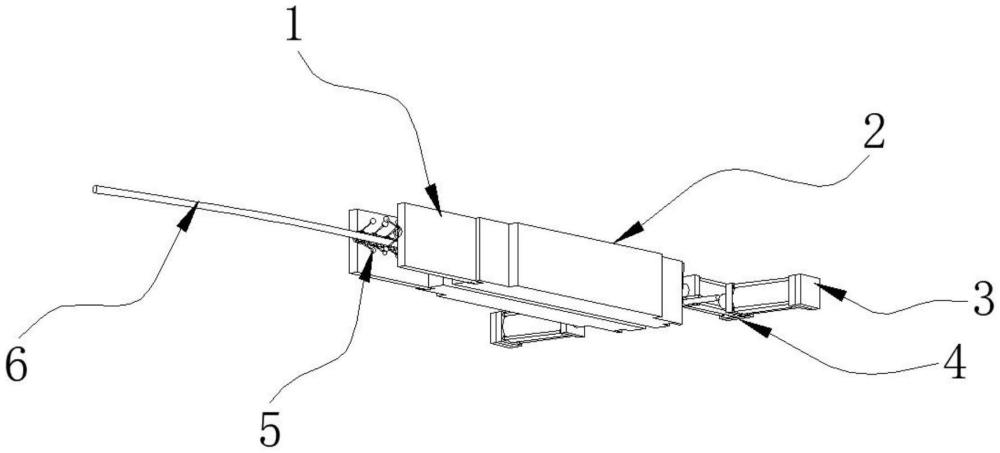

1.一種新型鋼絲折彎的送料裝置，包括：送絲機框(2)，其特征在于，所述送絲機框(2)的內側橫向貫穿設置有絲體(6)，所述送絲機框(2)一端的中間處設置有第二氣缸(4)，所述送絲機框(2)前端的兩側設置有外槽(7)，所述外槽(7)的內側卡設有側方卡條(1)，所述側方卡條(1)的內側設置有送絲結構(5)；

2.根據權利要求1所述的一種新型鋼絲折彎的送料裝置，其特征在于，所述送絲機框(2)內部的兩側設置有橫槽，所述附夾塊(9)的外形為l形，所述附夾塊(9)的長端部分嵌在送絲機框(2)的內側，所述附夾塊(9)額度短處部分與夾桿(8)的一端在同一條直線上。

3.根據權利要求1所述的一種新型鋼絲折彎的送料裝置，其特征在于，所述送絲結構(5)包括內槽(501)、嵌環(502)、承接塊(503)與觸角(504)，所述側方卡條(1)的內側設置有內槽(501)，所述內槽(501)的內側設置有承接塊(503)，所述承接塊(503)的前后兩端設置有嵌環(502)，所述承接塊(503)一端的上下兩端固定連接有觸角(504)，所述觸角(504)的一端焊接設置有球體。

4.根據權利要求3所述的一種新型鋼絲折彎的送料裝置，其特征在于，所述嵌環(502)與內槽(501)之間構成滑動結構。

5.根據權利要求3所述的一種新型鋼絲折彎的送料裝置，其特征在于，所述嵌環(502)與內槽(501)之間構成轉動結構。

6.根據權利要求1所述的一種新型鋼絲折彎的送料裝置，其特征在于，所述輔助結構(10)包括橫架(1001)、契合槽塊(1002)、翻板(1003)與圓筒(1004)，所述送絲機框(2)一端的上端固定設置有橫架(1001)，所述橫架(1001)的兩側設置有圓筒(1004)，所述圓筒(1004)的外側設置有契合槽塊(1002)，所述契合槽塊(1002)的外側設置有翻板(1003)，所述翻板(1003)的中間處開設有圓形槽口，所述夾桿(8)與該圓形槽口之間為卡合連接。

7.根據權利要求6所述的一種新型鋼絲折彎的送料裝置，其特征在于，所述圓筒(1004)與契合槽塊(1002)之間為轉動結構。

技術總結
本技術公開了一種新型鋼絲折彎的送料裝置，本技術涉及鋼絲折彎機配件技術領域，包括：送絲機框，所述送絲機框的內側橫向貫穿設置有絲體，所述送絲機框一端的中間處設置有第二氣缸，所述送絲機框前端的兩側設置有外槽，所述外槽的內側卡設有側方卡條，所述側方卡條的內側設置有送絲結構，所述送絲機框另一端的兩側設置有第一氣缸，所述第一氣缸的一端設置有夾桿，所述夾桿的一端設置有附夾塊，該新型鋼絲折彎的送料裝置，通過絲體在側方卡條與送絲機框的內側進行水平移動，觸角夾在絲體的外側，承接塊與嵌環在側方卡條內側的內槽進行移動，并且嵌環與承接塊可以調整觸角的角度的設置，這樣防止絲體在側方卡條內側移動時發生位置偏移。

技術研發人員：徐偉,徐小銀
受保護的技術使用者：武漢亞新汽車零部件有限公司
技術研發日：20240711
技術公布日：2025/4/28
