本技術屬于濾芯安裝治具，具體涉及一種高過濾精度濾芯配合安裝治具。

背景技術：

1、在超純介質系統、石油、化工、電站、半導體、食品衛生、實驗室等行業中，經常需要用到過濾器，在使用中，過濾器將經過過濾器的介質去除雜質，有效提高進入到最終使用端的介質的顆粒度，大大提高使用介質的可控性。

2、其中，粉末冶金濾芯在成型后有尖邊毛刺及些許凹坑存在，在裝配到濾芯閥體上后，存在縫隙，導致密封不良，因?yàn)殚y體尺寸空間受限，不能用安裝過大的彈簧來滿足密封以及達到合適的比壓，導致產品在裝配后密封面損失，無法貼合。同時濾芯在燒結成型后并不能保證產品的圓度，也無法通過后處理來實現絕對圓度，所以需要設計一種在裝配線上進行配對配合的工裝來實現產品密封不良的問題。

技術實現思路

1、本實用新型的目的是提供一種高過濾精度濾芯配合安裝治具，用以解決現有技術中存在的上述問題。

2、為了實現上述目的，本實用新型采用以下技術方案：

3、一種高過濾精度濾芯配合安裝治具，用以將濾芯壓裝至閥體的濾芯安裝槽內，包括氣缸、下端安裝有壓力傳感器的壓頭以及設置有閥體安裝臺面的工作臺，閥體安裝于工作臺的閥體安裝臺面上，氣缸安裝于閥體上方的工作臺上，壓頭位于濾芯安裝槽所對應的閥體上方，且壓頭的上端與氣缸的活塞桿相連接，用以通過氣缸控制壓頭下壓濾芯，使得濾芯安裝槽與濾芯形成配合密封面。

4、作為本實用新型中一種優選的技術方案，濾芯安裝槽所對應的閥體上端安裝有導向套，導向套的中部開設有用以在壓頭下移時將壓頭導向?yàn)V芯的導向孔。

5、作為本實用新型中一種優選的技術方案，所述導向套的下部套接于閥體濾芯安裝槽內。

6、作為本實用新型中一種優選的技術方案，所述氣缸的活塞桿下端安裝有連接件，連接件與壓頭的上端螺紋連接。

7、作為本實用新型中一種優選的技術方案，所述工作臺包括上端作為閥體安裝臺面的底板，還包括立板、上安裝板和支柱，上安裝板位于底板上方且上安裝板的一側通過立板與底板相連接，上安裝板的另一側通過支柱與底板相連接；所述氣缸安裝于上安裝板的中部。

8、作為本實用新型中一種優選的技術方案，所述支柱設置有兩個，且兩個支柱分別位于氣缸的兩側。

9、作為本實用新型中一種優選的技術方案，所述立板與底板和上安裝板均通過螺紋連接。

10、作為本實用新型中一種優選的技術方案，所述支柱與底板和上安裝板均螺紋連接或通過螺紋連接。

11、作為本實用新型中一種優選的技術方案，所述濾芯安裝槽的底部為內徑從上到下逐漸變小的錐形孔，且錐形孔內壁的傾斜度為60度。

12、有益效果：本實用新型在工作前，先將濾芯設置于閥體的濾芯安裝槽內，然后將閥體安裝在工作臺的閥體安裝臺面上，然后啟動氣缸，氣缸控制壓頭向下移動并下壓濾芯，使得濾芯安裝槽與濾芯形成配合密封面。本實用新型操作簡單，壓頭下端安裝有壓力傳感器，可以利用壓力傳感器的壓力反饋給控制器，然后通過控制器控制氣缸停止，進而使產品壓裝力在可控范圍內并能實時監控，不至于損壞濾芯透氣度，通過對壓裝力的精準控制，能夠有效解決濾芯在成型、燒結后產品密封面存在缺陷問題,在保證濾芯通過能力的同時，保證過濾器產品的功能，針對高精密過濾精度產品可有效提高產品的一次安裝合格率。

技術特征：

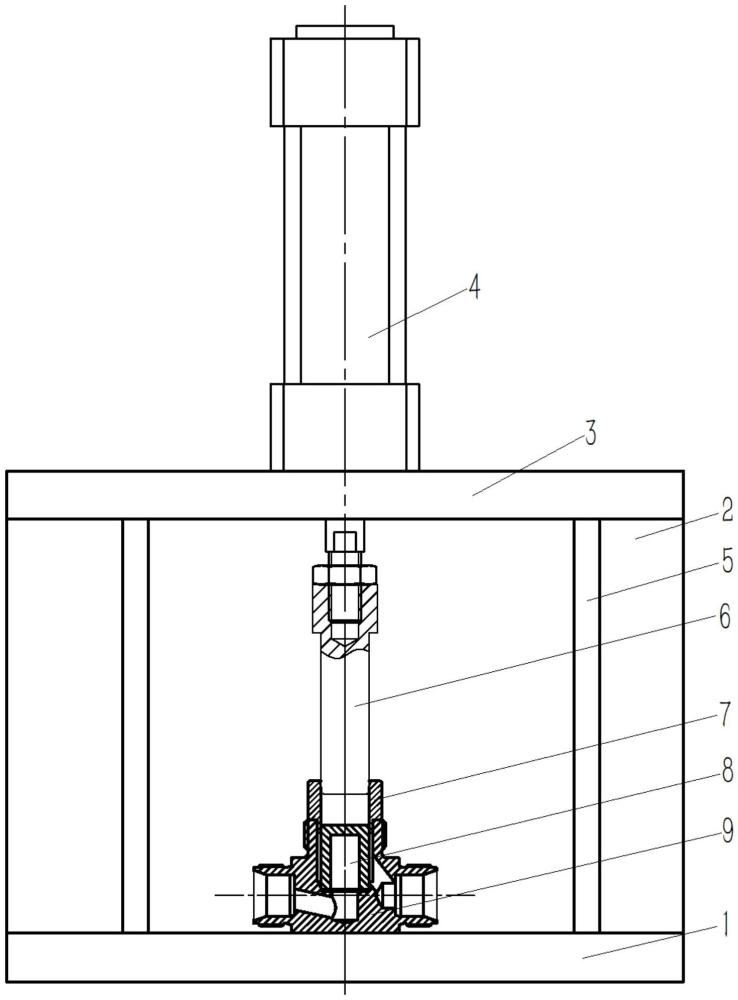

1.一種高過濾精度濾芯配合安裝治具，用以將濾芯(8)壓裝至閥體(9)的濾芯安裝槽內,其特征在于，包括氣缸(4)、下端安裝有壓力傳感器的壓頭(6)以及設置有閥體安裝臺面的工作臺，閥體(9)安裝于工作臺的閥體安裝臺面上，氣缸(4)安裝于閥體(9)上方的工作臺上，壓頭(6)位于濾芯安裝槽所對應的閥體(9)上方，且壓頭(6)的上端與氣缸(4)的活塞桿相連接，用以通過氣缸(4)控制壓頭(6)下壓濾芯(8)，使得濾芯安裝槽與濾芯(8)形成配合密封面。

2.根據權利要求1所述的一種高過濾精度濾芯配合安裝治具，其特征在于，濾芯安裝槽所對應的閥體(9)上端安裝有導向套(7)，導向套(7)的中部開設有用以在壓頭(6)下移時將壓頭(6)導向?yàn)V芯(8)的導向孔。

3.根據權利要求2所述的一種高過濾精度濾芯配合安裝治具，其特征在于，所述導向套(7)的下部套接于閥體(9)濾芯安裝槽內。

4.根據權利要求1所述的一種高過濾精度濾芯配合安裝治具，其特征在于，所述氣缸(4)的活塞桿下端安裝有連接件，連接件與壓頭(6)的上端螺紋連接。

5.根據權利要求1-4中任一項所述的一種高過濾精度濾芯配合安裝治具，其特征在于，所述工作臺包括上端作為閥體安裝臺面的底板(1)，還包括立板(2)、上安裝板(3)和支柱(5)，上安裝板(3)位于底板(1)上方且上安裝板(3)的一側通過立板(2)與底板(1)相連接，上安裝板(3)的另一側通過支柱(5)與底板(1)相連接；所述氣缸(4)安裝于上安裝板(3)的中部。

6.根據權利要求5所述的一種高過濾精度濾芯配合安裝治具，其特征在于，所述支柱(5)設置有兩個，且兩個支柱(5)分別位于氣缸(4)的兩側。

7.根據權利要求5所述的一種高過濾精度濾芯配合安裝治具，其特征在于，所述立板(2)與底板(1)和上安裝板(3)均通過螺紋連接。

8.根據權利要求5所述的一種高過濾精度濾芯配合安裝治具，其特征在于，所述支柱(5)與底板(1)和上安裝板(3)均螺紋連接或通過螺紋連接。

9.根據權利要求1所述的一種高過濾精度濾芯配合安裝治具，其特征在于，所述濾芯安裝槽的底部為內徑從上到下逐漸變小的錐形孔，且錐形孔內壁的傾斜度為60度。

技術總結
本技術屬于濾芯安裝治具技術領域，公開了一種高過濾精度濾芯配合安裝治具，用以將濾芯壓裝至閥體的濾芯安裝槽內，包括氣缸、壓頭以及設置有閥體安裝臺面的工作臺，閥體安裝于工作臺的閥體安裝臺面上，氣缸安裝于閥體上方的工作臺上，壓頭位于濾芯安裝槽所對應的閥體上方，且壓頭的上端與氣缸的活塞桿相連接，用以通過氣缸控制壓頭下壓濾芯，使得濾芯安裝槽與濾芯形成配合密封面。本技術操作時的產品壓裝力在可控范圍內并能實時監控，不至于損壞濾芯透氣度，能夠有效解決濾芯在成型、燒結后產品密封面存在缺陷問題,在保證濾芯通過能力的同時，保證過濾器產品的功能，可有效提高產品的一次安裝合格率。
