本技術屬于型材拉直機用，具體涉及一種用于型材拉直加工的上料定位裝置。

背景技術：

1、在型材加工領域，型材拉伸機作為一種關鍵設備，廣泛應用于金屬材料的塑性成型過程中，特別是對于那些在生產或運輸過程中可能產生彎曲變形的型材，如鋁型材、鋼條等，進行直線度矯正，以滿足后續加工或組裝的精確要求。傳統型材拉伸機通常配備有牙板夾持機構，該機構通過強大的夾緊力來固定型材，隨后通過拉伸動作消除其內部應力和外形彎曲，確保型材的直線度和尺寸精度。

2、然而，在現有的型材拉伸機設計中，盡管已注意到型材側面定位的重要性，并相應配備了定位機構以輔助將型材準確推至牙板的正下方并實現初步的擺正，這一設計極大地提高了型材放置的準確性與效率。但是，一個顯著的缺陷在于這些系統大多忽略了對型材軸向端部的精確定位與整理。具體而言，當型材被送入拉伸機并由側面定位機構擺正后，其兩端往往因位于拉伸區域之外而留有不必要的冗余長度，這部分冗余最終需要通過切割去除，不僅增加了額外的加工步驟，還導致了原材料的大量浪費，不符合現代生產中追求高效與節約資源的原則。

3、因此，基于以上現有技術中的一些情況，本申請進行了進一步的設計和改進。

技術實現思路

1、為了解決上述技術問題，本實用新型通過下述技術方案得以解決。

2、一種用于型材拉直加工的上料定位裝置，裝配在型材拉直機的鉗口裝配體上，所述鉗口裝配體包括牙板夾持臺，其特征在于，包括送料機構和定位機構。所述送料機構位于牙板夾持臺的前側，所述送料機構用于將型材送至牙板夾持臺。所述定位機構包括兩組側推組件，兩組所述側推組件位于牙板夾持臺的兩側并關于牙板夾持臺對稱裝配。所述側推組件包括第二推缸，所述第二推缸連接有側向定位座，所述側向定位座上設置有用于對型材的側面進行定位的側向定位面，所述側向定位座上裝配有第三推缸，所述第三推缸連接有軸向定位座，所述軸向定位座上設置有用于對型材的端面進行定位的軸向定位面。

3、優選地，所述定位機構還包括第一推缸，所述第一推缸連接有回退滑座，所述第二推缸裝配在回退滑座上。此設計使得側向定位座在定位操作后能夠后撤，為送料機構的送料讓出道路，避免送料機構和定位機構之間發生干擾。

4、優選地，所述送料組件包括送料缸，所述送料缸連接有送料架，所述送料架上裝配有送料帶，所述送料帶通過送料電機驅動。

5、優選地，所述送料帶接觸型材的表面分布有用于增加摩擦力的齒槽。

6、優選地，所述送料架在上料一側為斜坡狀。

7、優選地，所述送料架上設置有若干u形的裝配槽，所述裝配槽內裝配有輸送輪，所述送料帶繞設在若干所述輸送輪上。

8、與現有技術相比，本實用新型具有以下有益效果：能夠?qū)π筒膫?cè)面和端面進行定位整理，有效規避了牙板夾緊區域與型材末端之間存在余裕的現象，進而杜絕了型材資源的不必要損耗。

技術特征：

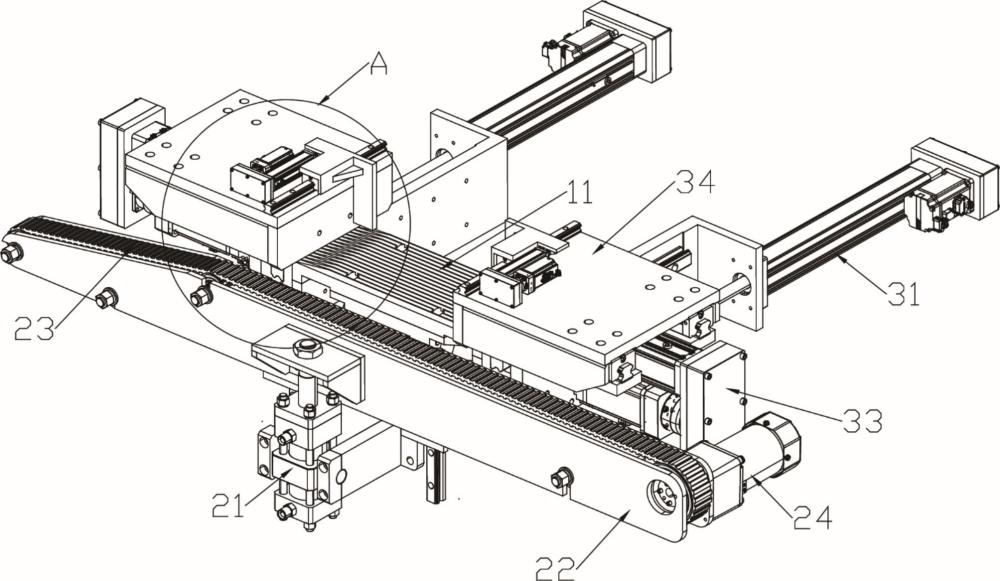

1.一種用于型材拉直加工的上料定位裝置，裝配在型材拉直機的鉗口裝配體（10）上，所述鉗口裝配體（10）包括牙板夾持臺（11），其特征在于，包括送料機構（20）和定位機構；

2.根據權利要求1所述的一種用于型材拉直加工的上料定位裝置，其特征在于，所述定位機構還包括第一推缸（31），所述第一推缸（31）連接有回退滑座（32），所述第二推缸（33）裝配在回退滑座（32）上。

3.根據權利要求1所述的一種用于型材拉直加工的上料定位裝置，其特征在于，送料組件包括送料缸（21），所述送料缸（21）連接有送料架（22），所述送料架（22）上裝配有送料帶（23），所述送料帶（23）通過送料電機（24）驅動。

4.根據權利要求3所述的一種用于型材拉直加工的上料定位裝置，其特征在于，所述送料帶（23）接觸型材的表面分布有用于增加摩擦力的齒槽。

5.根據權利要求3所述的一種用于型材拉直加工的上料定位裝置，其特征在于，所述送料架（22）在上料一側為斜坡狀。

6.根據權利要求3所述的一種用于型材拉直加工的上料定位裝置，其特征在于，所述送料架（22）上設置有若干u形的裝配槽（25），所述裝配槽（25）內裝配有輸送輪（26），所述送料帶（23）繞設在若干所述輸送輪（26）上。

技術總結
一種用于型材拉直加工的上料定位裝置，裝配在型材拉直機的鉗口裝配體上，所述鉗口裝配體包括牙板夾持臺，其特征在于，包括送料機構和定位機構。所述送料機構位于牙板夾持臺的前側，所述送料機構用于將型材送至牙板夾持臺。所述定位機構包括兩組側推組件，兩組所述側推組件位于牙板夾持臺的兩側并關于牙板夾持臺對稱裝配。所述側推組件包括第二推缸，所述第二推缸連接有側向定位座，所述側向定位座上設置有用于對型材的側面進行定位的側向定位面，所述側向定位座上裝配有第三推缸，所述第三推缸連接有軸向定位座，所述軸向定位座上設置有用于對型材的端面進行定位的軸向定位面。現有技術相比，本技術能夠避免型材資源的不必要損耗。

技術研發人員：邱建平,仝飛,金曙明,汪吉祥
受保護的技術使用者：寧波科諾精工科技有限公司
技術研發日：20240721
技術公布日：2025/4/28
