本技術涉及一種夾持裝置，具體為一種激光切割機的夾持裝置，屬于激光切割。

背景技術：

1、激光切割是利用經聚焦的高功率密度激光束照射工件，使被照射的材料迅速熔化、汽化、燒蝕或達到燃點，同時借助與光束同軸的高速氣流吹除熔融物質，從而實現將工件割開。

2、在中國專利cn218836506u中公開的一種激光切割機用的夾持裝置，包括工作臺，工作臺連接有多個均勻分布的高度調節機構，工作臺遠離高度調節機構一端連接有l形板，l形板靠近工作臺一端連接有激光切割組件，工作臺連接有兩個對稱的夾緊機構，每個夾緊機構均連接有限位機構，夾緊機構外端均連接有不規則圓環柱，不規則圓環柱遠離工作臺一端開設有多個均勻分布的卡孔，夾緊機構包括轉動連接在工作臺上的隨動軸，隨動軸遠離工作臺一端連接有轉動板，轉動板螺紋連接有螺桿，螺桿靠近工作臺一端轉動連接有夾緊板。本實用新型實現了在對將要切割的板材進行夾緊的同時也可防止夾緊件脫落的效果，提高了激光切割機的工作效率。

3、在對板材進行激光切割加工之前，需要使用夾持裝置對板材進行固定，上述專利在使用時，存在操作較為繁瑣，且不能夠很好的根據板材尺寸做出相應的調整的問題。

技術實現思路

1、本實用新型的目的就在于為了解決上述問題而提供一種激光切割機的夾持裝置，以解決現有技術中在對板材的夾持操作較為繁瑣，且無法根據板材尺寸做出相應的調整的問題。

2、本實用新型通過以下技術方案予以實現：一種激光切割機的夾持裝置，包括工作臺，所述工作臺的內部設置有調節機構，所述調節機構包括雙向螺紋桿，所述工作臺的上方設有兩個移動支架，每個所述移動支架的底面均固定連接有螺紋環，每個所述螺紋環的內部均與雙向螺紋桿螺紋連接，所述雙向螺紋桿的外表面固定連接有錐齒輪一，所述工作臺的內部設有錐齒輪二，所述錐齒輪一與錐齒輪二相嚙合，所述工作臺的內部開設有四個橫槽，每個所述橫槽均與相對應的移動支架滑動連接，每個所述移動支架上方均設置有固定機構。

3、優選地，所述工作臺的內部轉動連接有兩個轉動軸，每個轉動軸均與雙向螺紋桿的外表面固定連接，通過設置兩個轉動軸使得雙向螺紋桿在工作臺的內部旋轉，且能夠對雙向螺紋桿起到支撐的作用。

4、優選地，所述工作臺的內部固定連接有導桿，每個所述移動支架的底面均固定連接有滑動圓環，每個所述滑動圓環均與導桿滑動連，通過滑動圓環在導桿上滑動，從而對移動支架的移動方向起到一個限位的效果，且導桿能夠對移動支架起到一個輔助支撐的作用。

5、優選地，所述工作臺的內部轉動連接有旋轉桿，所述旋轉桿的一端與錐齒輪二固定連接，所述旋轉桿遠離錐齒輪二的一端固定連接有轉動把手，通過旋轉轉動把手使得工作人員能夠在工作臺外面驅動旋轉桿和錐齒輪二進行旋轉，方便工作人員操作。

6、優選地，每個所述固定機構均包括升降架，每個所述升降架的外表面均固定連接有等距離分布的壓塊，通過控制壓塊下降對板材進行擠壓，從而完成裝置對板材的固定。

7、優選地，每個所述移動支架的上表面均固定連接有固定板，每個所述固定板的底面均固定連接有液壓伸縮桿，每個所述液壓伸縮桿的延伸端均與相對應的升降架固定連接，通過設置固定板對液壓伸縮桿的位置進行固定，液壓伸縮桿能夠提供升降架進行升降的動力。

8、優選地，每個所述移動支架的內部均開設有等距離分布的滑動槽，每個所述滑動槽均與相對應的升降架的外表面滑動連接，每個所述移動支架的上表面均固定連接有定位擋板，升降架在升降時會沿著滑動槽的內壁進行滑動，定位擋板能夠對板材的一端面進行限位，方便工作人員對同一尺寸的板材進行重復定位。

9、本實用新型提供了一種激光切割機的夾持裝置，其具備的有益效果如下：

10、該激光切割機的夾持裝置通過設置調節機構，根據所要固定的板材長度，旋轉轉動把手使得旋轉桿和錐齒輪二進行旋轉，使得錐齒輪一和雙向螺紋桿進行同步旋轉，通過雙向螺紋桿的旋轉使得兩個螺紋環能到帶著移動支架移動，從而使得兩個移動支架之間的距離發生改變，調節完成后將板材的兩側放置在兩個移動支架上方，再通過多個壓塊的下降來對板材進行擠壓固定，從而達到裝置對不同尺寸的板材均能進行固定的效果，適用性更強。

11、該激光切割機的夾持裝置通過設置固定機構，板材在放置在移動支架上之后，將板材的一端面與定位擋板相接觸，通過繼續旋轉轉動把手使得兩個移動支架能夠對板材的兩側面進行夾緊，在通過液壓伸縮桿驅動升降架下降，使得多個壓塊下降對板材的上端面進行按壓固定，使得固定機構能夠對板材進行多處限位固定，從而提高了裝置對板材固定的穩定性。

技術特征：

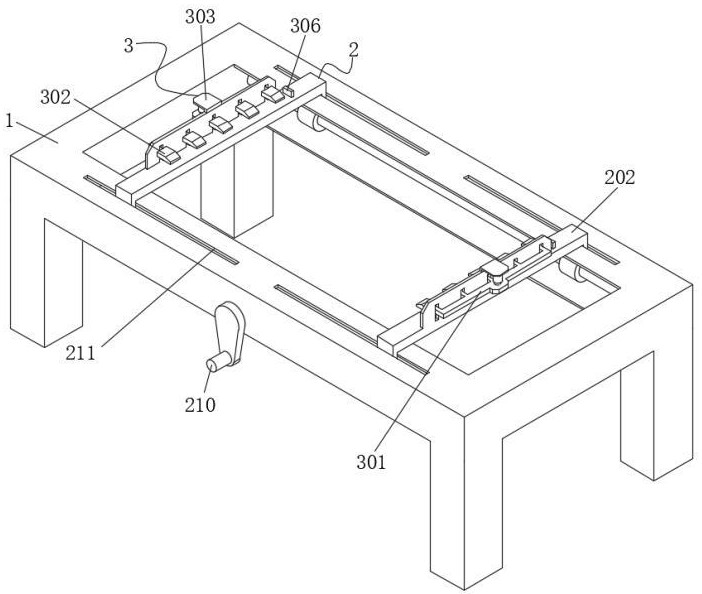

1.一種激光切割機的夾持裝置，包括工作臺（1），其特征在于：所述工作臺（1）的內部設置有調節機構（2），所述調節機構（2）包括雙向螺紋桿（201），所述工作臺（1）的上方設有兩個移動支架（202），每個所述移動支架（202）的底面均固定連接有螺紋環（203），每個所述螺紋環（203）的內部均與雙向螺紋桿（201）螺紋連接，所述雙向螺紋桿（201）的外表面固定連接有錐齒輪一（204），所述工作臺（1）的內部設有錐齒輪二（205），所述錐齒輪一（204）與錐齒輪二（205）相嚙合，所述工作臺（1）的內部開設有四個橫槽（211），每個所述橫槽（211）均與相對應的移動支架（202）滑動連接，每個所述移動支架（202）上方均設置有固定機構（3），

2.根據權利要求1所述的一種激光切割機的夾持裝置，其特征在于：所述工作臺（1）的內部轉動連接有兩個轉動軸（206），每個轉動軸（206）均與雙向螺紋桿（201）的外表面固定連接。

3.根據權利要求1所述的一種激光切割機的夾持裝置，其特征在于：所述工作臺（1）的內部固定連接有導桿（207），每個所述移動支架（202）的底面均固定連接有滑動圓環（208），每個所述滑動圓環（208）均與導桿（207）滑動連接。

4.根據權利要求1所述的一種激光切割機的夾持裝置，其特征在于：所述工作臺（1）的內部轉動連接有旋轉桿（209），所述旋轉桿（209）的一端與錐齒輪二（205）固定連接，所述旋轉桿（209）遠離錐齒輪二（205）的一端固定連接有轉動把手（210）。

5.根據權利要求1所述的一種激光切割機的夾持裝置，其特征在于：每個所述移動支架（202）的上表面均固定連接有固定板（303），每個所述固定板（303）的底面均固定連接有液壓伸縮桿（304），每個所述液壓伸縮桿（304）的延伸端均與相對應的升降架（301）固定連接。

技術總結
本技術提供一種激光切割機的夾持裝置，涉及激光切割技術領域，包括工作臺，所述工作臺的內部設置有調節機構，所述調節機構包括雙向螺紋桿，所述工作臺的上方設有兩個移動支架。該激光切割機的夾持裝置通過設置調節機構，根據所要固定的板材長度，旋轉轉動把手使得旋轉桿和錐齒輪二進行旋轉，使得錐齒輪一和雙向螺紋桿進行同步旋轉，通過雙向螺紋桿的旋轉使得兩個螺紋環能到帶著移動支架移動，從而使得兩個移動支架之間的距離發生改變，調節完成后將板材的兩側放置在兩個移動支架上方，再通過多個壓塊的下降來對板材進行擠壓固定，從而達到裝置對不同尺寸的板材均能進行固定的效果，適用性更強。

技術研發人員：黃國兵,鄧安杰,寇麗玲
受保護的技術使用者：山東沃鐳數控機械有限公司
技術研發日：20240722
技術公布日：2025/4/28
