本技術涉及鏡頭加工裝置，具體為一種鏡頭內旋鏡筒用開孔裝置。

背景技術：

1、攝像過程中，為方便焦距或攝像場景遠近的調節，鏡頭內通常設置有可活動調節的內旋鏡筒，通過調節內旋鏡筒的位置滿足不同的攝像需求。為方便內旋鏡筒位置調節，加工過程中，通常會在內旋鏡筒側面開設有彎曲設置的開孔，但在鏡筒外側開孔時，受鏡筒筒型結構的影響對其打孔較為不便，且需要鏡筒轉動配合開孔組件工作以實現開孔的彎曲設置，常見的鏡筒開孔裝置通常針對一種型號的鏡頭設置，導致其使用時存在一定的不足。

技術實現思路

1、本實用新型要解決的技術問題是克服現有的缺陷，提供一種鏡頭內旋鏡筒用開孔裝置，開孔過程中可對鏡筒有效定位，且適用于不同型號的鏡頭鏡筒，便于本開孔裝置的使用，同時對鏡筒定位過程中可驅動鏡筒進行旋轉，以便于開孔組件在鏡筒外側開設彎曲狀的開孔，以便于調節鏡筒位置滿足不同的攝像需求，可以有效解決背景技術中的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種鏡頭內旋鏡筒用開孔裝置，包括底板，所述底板上方安裝有放置板和固定架，且放置板和固定架呈固定連接，所述固定架側面設置有旋轉組件，且旋轉組件的驅動軸上安裝有調節軸，所述調節軸設置在放置板上方，所述底板側面安裝有可升降調節的定位框，且定位框內滑動設置有移動架，所述移動架側面安裝有開孔組件，且開孔組件位于放置板上方。

3、作為本實用新型的一種優選技術方案，所述固定架側面滑動設置有安裝架，所述旋轉組件包括安裝在安裝架側面的第一電機，所述調節軸安裝在第一電機的驅動軸上，所述放置板側面位于調節軸兩側的位置均固定有安裝座，且安裝座側面轉動安裝有套筒，所述安裝架側面底部固定有導向桿，且導向桿底端貫穿并延伸至固定架下方，所述導向桿側面設置有對其定位的彈性組件。

4、作為本實用新型的一種優選技術方案，所述導向桿側面下部開設有螺紋，且導向桿外側螺紋連接有調節螺母，所述彈性組件包括套設在導向桿外側的彈簧，且彈簧位于固定架和調節螺母之間。

5、作為本實用新型的一種優選技術方案，所述安裝架兩側均固定有導向板，所述固定架側面固定有對導向板定位的限位板，所述導向板滑動設置在限位板中。

6、作為本實用新型的一種優選技術方案，所述底板側面固定有電動伸縮桿，所述定位框安裝在電動伸縮桿的伸縮端。

7、作為本實用新型的一種優選技術方案，所述定位框側面安裝有第二電機，所述第二電機的驅動軸上安裝有用于驅動移動架移動的螺桿，且螺桿轉動安裝在定位框內。

8、作為本實用新型的一種優選技術方案，所述開孔組件包括安裝在移動架側面的第三電機，所述第三電機的驅動軸上安裝有刀具座，所述刀具座內安裝有銑刀。

9、與現有技術相比，本實用新型的有益效果是：

10、1、本實用新型示例的鏡頭內旋鏡筒用開孔裝置，將鏡筒套設在調節軸外側，調節軸通過穿插在鏡筒內部對其定位，適用于多種規格或直徑的鏡筒的定位，同時安裝座側面轉動安裝的套筒對鏡筒定位，安裝架在彈簧的彈性約束作用下使第一電機帶動調節軸下移，保證調節軸與鏡筒內壁有效接觸，通過控制第一電機工作帶動調節軸轉動，由調節軸驅動鏡筒轉動，以便于之后在鏡筒上開孔，鏡筒轉動過程中，套筒用于減少鏡筒轉動使收到的阻力。

11、2、本實用新型示例的鏡頭內旋鏡筒用開孔裝置，通過調節導向桿外側的調節螺母移動，對彈簧的彈性靈敏度調節，當調節螺母上移時，彈簧受擠壓對安裝架所施加的下移的力增大，調節軸對鏡筒施加的力增大，以保證打孔過程中調節軸對鏡筒有效定位，同時保證調節軸帶動鏡筒有效旋轉調節。

12、3、本實用新型示例的鏡頭內旋鏡筒用開孔裝置，打孔時，將銑刀安裝在刀具座內，通過控制第三電機工作帶動銑刀轉動，之后控制電動伸縮桿轉動帶動定位框下移，使銑刀與鏡筒外側接觸，由銑刀對鏡筒進行開孔，開孔過程中控制第二電機工作帶動螺桿轉動，移動架受螺桿驅動帶動第三電機移動，同時配合調節軸轉動驅動鏡筒轉動，便于在鏡筒外側開設彎曲的開孔，以便于鏡頭使用時對鏡筒位置的調節。

技術特征：

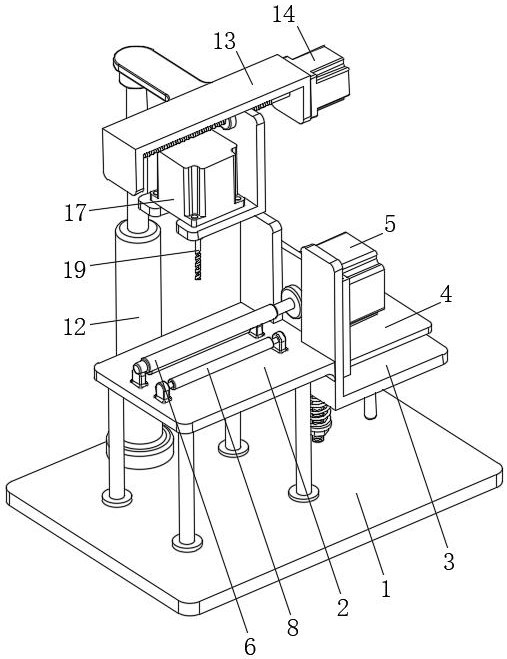

1.一種鏡頭內旋鏡筒用開孔裝置，包括底板（1），其特征在于：所述底板（1）上方安裝有放置板（2）和固定架（3），且放置板（2）和固定架（3）呈固定連接，所述固定架（3）側面設置有旋轉組件，且旋轉組件的驅動軸上安裝有調節軸（6），所述調節軸（6）設置在放置板（2）上方，所述底板（1）側面安裝有可升降調節的定位框（13），且定位框（13）內滑動設置有移動架（16），所述移動架（16）側面安裝有開孔組件，且開孔組件位于放置板（2）上方。

2.根據權利要求1所述的鏡頭內旋鏡筒用開孔裝置，其特征在于：所述固定架（3）側面滑動設置有安裝架（4），所述旋轉組件包括安裝在安裝架（4）側面的第一電機（5），所述調節軸（6）安裝在第一電機（5）的驅動軸上，所述放置板（2）側面位于調節軸（6）兩側的位置均固定有安裝座（7），且安裝座（7）側面轉動安裝有套筒（8），所述安裝架（4）側面底部固定有導向桿（9），且導向桿（9）底端貫穿并延伸至固定架（3）下方，所述導向桿（9）側面設置有對其定位的彈性組件。

3.根據權利要求2所述的鏡頭內旋鏡筒用開孔裝置，其特征在于：所述導向桿（9）側面下部開設有螺紋，且導向桿（9）外側螺紋連接有調節螺母（11），所述彈性組件包括套設在導向桿（9）外側的彈簧（10），且彈簧（10）位于固定架（3）和調節螺母（11）之間。

4.根據權利要求2所述的鏡頭內旋鏡筒用開孔裝置，其特征在于：所述安裝架（4）兩側均固定有導向板（41），所述固定架（3）側面固定有對導向板（41）定位的限位板（42），所述導向板（41）滑動設置在限位板（42）中。

5.根據權利要求1所述的鏡頭內旋鏡筒用開孔裝置，其特征在于：所述底板（1）側面固定有電動伸縮桿（12），所述定位框（13）安裝在電動伸縮桿（12）的伸縮端。

6.根據權利要求1所述的鏡頭內旋鏡筒用開孔裝置，其特征在于：所述定位框（13）側面安裝有第二電機（14），所述第二電機（14）的驅動軸上安裝有用于驅動移動架（16）移動的螺桿（15），且螺桿（15）轉動安裝在定位框（13）內。

7.根據權利要求1所述的鏡頭內旋鏡筒用開孔裝置，其特征在于：所述開孔組件包括安裝在移動架（16）側面的第三電機（17），所述第三電機（17）的驅動軸上安裝有刀具座（18），所述刀具座（18）內安裝有銑刀（19）。

技術總結
本技術公開了一種鏡頭內旋鏡筒用開孔裝置，包括底板，所述底板上方安裝有放置板和固定架，且放置板和固定架呈固定連接，所述固定架側面設置有旋轉組件，且旋轉組件的驅動軸上安裝有調節軸，所述調節軸設置在放置板上方，所述底板側面安裝有可升降調節的定位框，且定位框內滑動設置有移動架，所述移動架側面安裝有開孔組件，且開孔組件位于放置板上方。本鏡頭內旋鏡筒用開孔裝置，開孔過程中可對鏡筒有效定位，且適用于不同型號的鏡頭鏡筒，便于本開孔裝置的使用，同時對鏡筒定位過程中可驅動鏡筒進行旋轉，以便于開孔組件在鏡筒外側開設彎曲狀的開孔，以便于調節鏡筒位置滿足不同的攝像需求。
