本技術涉及機械加工，具體為一種擺動架鏜銑專用夾具。

背景技術：

1、機械加工零件在生產過程中，需要使用夾具將其夾緊固定，以防止產品加工過程中松動或移動。現有擺動架在鉆孔時，需要根據擺動架與定位座的配合實現中心線的劃線，使用傳統通用夾具鉆擺動架底座端面孔時，需要通過多個基準面來對鉆孔進行定位，該過程定位難、畫線難、鉆孔加工精度低，加工過程復雜，裝夾準備時間長，加工尺寸不穩定且易出現超差產品。因此急需一種能夠使裝卡過程簡單、顯著改善加工效率且提高產品合格率的擺動架鏜銑專用夾具。

技術實現思路

1、本實用新型的目的在于提供一種擺動架鏜銑專用夾具，以解決上述背景技術中提出的問題。

2、為了解決上述技術問題，本實用新型提供了如下的技術方案：

3、一種擺動架鏜銑專用夾具，包括底板，所述底板上設有擺動架，擺動架底座沿兩條長邊外側分別設有數個通過螺栓連接在底板上的定位座以限定擺動架在豎直方向上的移動，沿擺動架底座兩條短邊外側分別設有數個通過螺栓連接在底板上的固定座，所述固定座包括兩頭加工有螺紋的固定座長螺柱，固定座長螺柱的下端通過螺栓連接在底板上、上端插入壓板上的長圓形通孔并通過定位座螺母緊固，壓板的伸出端搭設在擺動架底座上以限定擺動架的橫向移動；所述擺動架1底座下部支撐有數個通過螺栓連接在底板上的支撐座。

4、優選的，所述底板上分別開設有數組第一螺紋孔、數組第二螺紋孔和數組第三螺紋孔；所述第一螺紋孔的位置與定位座位置相對應，第二螺紋孔的位置與支撐座的位置相對應，第三螺紋孔的位置與固定座的位置相對應。

5、優選的，所述定位座頂部設有中空的矩形定位槽、底部設有定位座螺紋桿。

6、優選的，所述支撐座頂部設有圓柱形支撐臺、底部設有支撐座螺紋桿。

7、本實用新型的工作過程為：

8、沿底板兩條長邊內側分別開設兩組第一螺紋孔，沿底板兩條短邊內側分別開設三組第三螺紋孔，沿底板中心通孔圓周外側均布開設四組第二螺紋孔；分別將四組定位座下部的定位座螺紋桿插入第一螺紋孔內再通過螺母鎖緊固定，然后將四組支撐座下部的支撐座螺紋桿插入第二螺紋孔內再通過螺母鎖緊固定；最后將六組固定座的固定座長螺柱插入第三螺紋孔內再通過螺母鎖緊固定；將擺動架置于底板上四組定位座和六組固定座限定的矩形區域內，擺動架的底座底面壓緊四組支撐座的圓柱形支撐臺上表面以使支撐座對擺動架起支撐作用；隨后將壓板套入固定座長螺柱上方螺紋桿內，再通過定位座螺母進行鎖緊。擺動架定位完成后對擺動架進行鉆孔等作業。

9、本實用新型的有益效果為：

10、（1）本實用新型通過四組定位座限定擺動架沿豎直方向移動，通過六組固定座限制擺動架沿水平方向移動，通過四組支撐座將擺動架支撐在底板上方，擺動架待加工零部件通過本實用新型的定位作用很好的確定了加工基準面，降低了人工勞動強度，避免人工劃線造成誤差過大，提高了加工效率。

11、（2）本實用新型對待加工零件固定緊湊、固定裝卡過程簡單可靠，拆裝方便，可以準確地確定工件與機床、刀具之間的相互位置，工件的位置精度由夾具保證，不受工人技術水平的影響，其加工精度高而且穩定。

12、（3）本實用新型能夠準確定位基準面及加工面在同一側的擺動架，從而能夠改善加工效率，提高擺動架鉆孔的合格率。

技術特征：

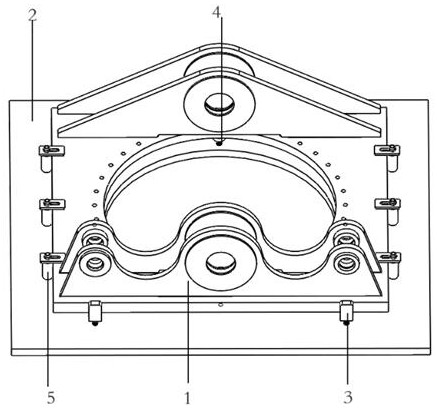

1.一種擺動架鏜銑專用夾具，其特征在于：包括底板（2），所述底板（2）上設有擺動架（1），擺動架（1）底座沿兩條長邊外側分別設有數個通過螺栓連接在底板（2）上的定位座（3）以限定擺動架（1）在豎直方向上的移動，沿擺動架（1）底座兩條短邊外側分別設有數個通過螺栓連接在底板（2）上的固定座（5），所述固定座（5）包括兩頭加工有螺紋的固定座長螺柱（501），固定座長螺柱（501）的下端通過螺栓連接在底板（2）上、上端插入壓板（502）上的長圓形通孔并通過定位座螺母（503）緊固，壓板（502）的伸出端搭設在擺動架（1）底座上以限定擺動架（1）的橫向移動；所述擺動架（1）底座下部支撐有數個通過螺栓連接在底板（2）上的支撐座（4）。

2.根據權利要求1所述的一種擺動架鏜銑專用夾具，其特征在于：所述底板（2）上分別開設有數組第一螺紋孔（201）、數組第二螺紋孔（202）和數組第三螺紋孔（203）；所述第一螺紋孔（201）的位置與定位座（3）位置相對應，第二螺紋孔（202）的位置與支撐座（4）的位置相對應，第三螺紋孔（203）的位置與固定座（5）的位置相對應。

3.根據權利要求1或2所述的一種擺動架鏜銑專用夾具，其特征在于：所述定位座（3）頂部設有中空的矩形定位槽、底部設有定位座螺紋桿（301）。

4.根據權利要求3所述的一種擺動架鏜銑專用夾具，其特征在于：所述支撐座（4）頂部設有圓柱形支撐臺、底部設有支撐座螺紋桿（401）。

技術總結
本技術公開了一種擺動架鏜銑專用夾具，包括底板，底板上設有擺動架，擺動架底座沿兩條長邊外側分別設有數個通過螺栓連接在底板上的定位座，沿擺動架底座兩條短邊外側分別設有數個通過螺栓連接在底板上的固定座，固定座包括兩頭加工有螺紋的固定座長螺柱，固定座長螺柱的下端通過螺栓連接在底板上、上端插入壓板上的長圓形通孔并通過定位座螺母緊固，壓板的伸出端搭設在擺動架底座上以限定擺動架的橫向移動；擺動架1底座下部支撐有數個通過螺栓連接在底板上的支撐座；擺動架待加工零部件通過本技術的定位作用很好的確定了加工基準面，降低了人工勞動強度，避免人工劃線造成誤差過大，提高了加工效率。

技術研發人員：張仕超,李沛龍,張煜,陳自輝,郭城杰,何永福,吳生昊,周邦榮,馬斌文,許志強,肖朝旭
受保護的技術使用者：金川集團機械制造有限公司
技術研發日：20240723
技術公布日：2025/4/28
