本技術涉及沖床模具，具體為一種沖床模具穩固裝置。

背景技術：

1、沖床模具，也稱為沖模、五金模具或五金沖壓模具，是一種用于金屬或非金屬板材壓力加工的模具。它安裝在沖床或壓力機上，通過對板材施加壓力，使其分離或成型，從而生產出符合尺寸和外觀要求的零件。

2、現有技術中，專利號為202223295965.7的實用新型專利公開了一種沖床模具穩固裝置，包括工作臺，工作臺的內部連接有升降板，所述升降板的上方連接有壓板，所述升降板的下方連接有連接板，所述連接板的背側中間位置連接有齒條，所述齒條的外側嚙合連接有齒輪，所述齒輪的一側連接有伺服電機，所述伺服電機的上方連接有安裝座和背板，設置有壓板、滑塊、滑座、齒條、齒輪和伺服電機，隨后開啟伺服電機，帶動齒輪旋轉，帶動連接板下降，進而帶動升降板和壓板下降，使兩側的壓板與沖床模具邊棱緊密連接，達到固定沖床模具的效果，操作步驟簡易，大大提高了安裝效率，解決了操作步驟較為繁瑣，費時費力，在實際操作過程中，容易影響到沖床模具的工作效率的問題。

3、將壓板進行更換時，需要將整個裝置進行拆卸，同時具有較多的小零件，拆卸時，容易讓小零件進行丟失，從而要花費大量時間更換壓板，會增加工作人員的工作時間和工作量。

技術實現思路

1、本實用新型的目的在于，提供一種沖床模具穩固裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種沖床模具穩固裝置，包括工作臺和金屬豎桿，所述金屬豎桿的底端表面固定連接于桌腳，所述工作臺的內壁表面安裝有調節裝置，所述工作臺固定連接于金屬豎桿的頂端表面；所述調節裝置包括驅動電機、連接組件、雙向螺紋桿和拆卸組件，所述驅動電機螺紋連接于雙向螺紋桿的左側表面，所述雙向螺紋桿安裝于拆卸組件的中間位置，所述拆卸組件安裝于連接組件的向外一端。

3、優選的，所述拆卸組件包括金屬橫板、金屬插塊、模具夾持塊、限位塊、六角螺母和豎向螺紋桿，所述限位塊活動連接于模具夾持塊的上端，所述模具夾持塊活動連接于豎向螺紋桿的上端表面，所述六角螺母螺紋連接于豎向螺紋桿的螺紋端表面，所述金屬插塊固定連接于豎向螺紋桿的底端表面，所述金屬插塊插接于金屬橫板的內壁表面。

4、優選的，所述雙向螺紋桿螺紋連接于金屬橫板的內壁表面，所述連接組件安裝于金屬橫板的內壁表面，連接組件能夠將金屬橫板的位置限位，同時雙向螺紋桿能將金屬橫板的位置進行調節。

5、優選的，所述連接組件安裝于工作臺的下端，所述驅動電機安裝于工作臺的左側表面，驅動電機的轉子帶動雙向螺紋桿旋轉，雙向螺紋桿能夠調節拆卸組件的位置，方便對不同規格模具夾持固定。

6、優選的，所述豎向螺紋桿活動連接于金屬橫板的內壁表面，所述豎向螺紋桿活動連接于工作臺的內壁表面，豎向螺紋桿插接進金屬橫板的內壁表面，同時豎向螺紋桿貫穿工作臺的內壁表面，從而能夠調節金屬橫板的位置。

7、優選的，所述模具夾持塊活動連接于工作臺的底端表面，所述金屬橫板活動連接于工作臺內壁的帶的表面，金屬橫板在工作臺的內壁表面前后移動，從而能夠讓金屬橫板帶的模具夾持塊在工作臺的底端表面左右移動，從而能夠對模具夾持固定。

8、優選的，所述限位塊活動連接于豎向螺紋桿的上端，所述限位塊活動連接于六角螺母的表面，六角螺母在豎向螺紋桿的螺紋端表面旋轉，從而能夠將模具夾持塊和金屬橫板的之間螺紋固定。

9、與現有技術相比，本實用新型所述沖床模具穩固裝置的有益效果是：

10、1、通過設置有六角螺母、豎向螺紋桿和金屬橫板，金屬插塊帶動豎向螺紋桿向上移動，讓豎向螺紋桿插接進金屬插塊的內部，然后借助六角螺母能夠將金屬橫板和模具夾持塊鎖緊固定，放后邊更換不同規格的模具夾持塊，從而能夠增加該裝置的使用時間；

11、2、通過設置有連接組件、雙向螺紋桿和工作臺，連接組件和雙向螺紋桿能夠將金屬橫板保持平衡，可以讓金屬橫板在工作臺的內壁表面左右移動，從而能夠調節模具夾持塊的位置，能夠對不同規格的模具進行穩固作業，從而能夠增加該裝置的使用時間。

技術特征：

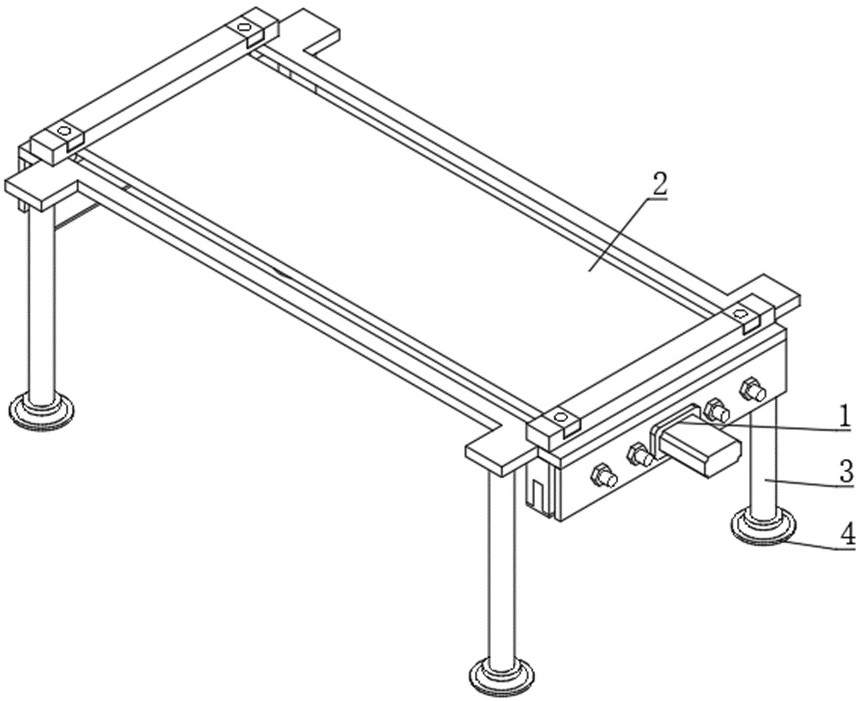

1.一種沖床模具穩固裝置，包括工作臺（2）和金屬豎桿（3），其特征在于：所述金屬豎桿（3）的底端表面固定連接于桌腳（4），所述工作臺（2）的內壁表面安裝有調節裝置（1），所述工作臺（2）固定連接于金屬豎桿（3）的頂端表面；所述調節裝置（1）包括驅動電機（11）、連接組件（12）、雙向螺紋桿（13）和拆卸組件（14），所述驅動電機（11）螺紋連接于雙向螺紋桿（13）的左側表面，所述雙向螺紋桿（13）安裝于拆卸組件（14）的中間位置，所述拆卸組件（14）安裝于連接組件（12）的向外一端。

2.根據權利要求1所述的一種沖床模具穩固裝置，其特征在于：所述拆卸組件（14）包括金屬橫板（141）、金屬插塊（142）、模具夾持塊（143）、限位塊（144）、六角螺母（145）和豎向螺紋桿（146），所述限位塊（144）活動連接于模具夾持塊（143）的上端，所述模具夾持塊（143）活動連接于豎向螺紋桿（146）的上端表面，所述六角螺母（145）螺紋連接于豎向螺紋桿（146）的螺紋端表面，所述金屬插塊（142）固定連接于豎向螺紋桿（146）的底端表面，所述金屬插塊（142）插接于金屬橫板（141）的內壁表面。

3.根據權利要求2所述的一種沖床模具穩固裝置，其特征在于：所述雙向螺紋桿（13）螺紋連接于金屬橫板（141）的內壁表面，所述連接組件（12）安裝于金屬橫板（141）的內壁表面。

4.根據權利要求3所述的一種沖床模具穩固裝置，其特征在于：所述連接組件（12）安裝于工作臺（2）的下端，所述驅動電機（11）安裝于工作臺（2）的左側表面。

5.根據權利要求4所述的一種沖床模具穩固裝置，其特征在于：所述豎向螺紋桿（146）活動連接于金屬橫板（141）的內壁表面，所述豎向螺紋桿（146）活動連接于工作臺（2）的內壁表面。

6.根據權利要求5所述的一種沖床模具穩固裝置，其特征在于：所述模具夾持塊（143）活動連接于工作臺（2）的底端表面，所述金屬橫板（141）活動連接于工作臺（2）內壁的帶的表面。

7.根據權利要求6所述的一種沖床模具穩固裝置，其特征在于：所述限位塊（144）活動連接于豎向螺紋桿（146）的上端，所述限位塊（144）活動連接于六角螺母（145）的表面。

技術總結
本技術涉及沖床模具技術領域，且公開了一種沖床模具穩固裝置，包括工作臺和金屬豎桿，所述金屬豎桿的底端表面固定連接于桌腳，所述工作臺的內壁表面安裝有調節裝置，所述工作臺固定連接于金屬豎桿的頂端表面。該沖床模具穩固裝置，通過設置有六角螺母、豎向螺紋桿和金屬橫板，金屬插塊帶動豎向螺紋桿向上移動，讓豎向螺紋桿插接進金屬插塊的內部，然后借助六角螺母能夠將金屬橫板和模具夾持塊鎖緊固定，放后邊更換不同規格的模具夾持塊，連接組件和雙向螺紋桿能夠將金屬橫板保持平衡，可以讓金屬橫板在工作臺的內壁表面左右移動，從而能夠調節模具夾持塊的位置，能夠對不同規格的模具進行穩固作業，從而能夠增加該裝置的使用時間。

技術研發人員：齊棟,耿治成,楊永青,劉寶飛,卓家全
受保護的技術使用者：淄博金軒機床有限公司
技術研發日：20240724
技術公布日：2025/4/28
