本技術涉及鋼板激光切割，具體為一種帶冷卻功能的鋼板激光切割用支撐臺。

背景技術：

1、電腦機箱往往采用鋼板進行制作，在制作前需要對鋼板進行切割等作業。激光切割是一種常用的切割手段?，F有的激光切割設備中往往將鋼板方在一個支撐臺上，支撐臺上會有一些用于支撐鋼板的凸起。

2、經檢索，中國專利申請號為201720727921.7所公開一種帶冷卻功能的鋼板激光切割用支撐臺，包括主體框、冷卻管、固定槽、固定塊、支撐腳，所述主體框呈長方形，主體框底部固定有若干可拆卸的冷卻管，冷卻管內通有流動的冷卻水，所述冷卻管上設有若干沿著冷卻管延伸方向分布的固定槽，每個固定槽內均安裝有一塊固定塊，固定塊的上表面設有若干用于支持鋼板的支撐凸起，所述冷卻管底部設有若干支撐腳。該專利通過將固定塊安裝在冷卻管上，使得固定塊可得到有效的冷卻，不易變形，且便于更換；支撐凸起的設置使得鋼板可被架空，便于切割；進水閥和出水閥的設置，使得每根冷卻管均可單獨控制冷卻水，不但可以有效的利用冷卻水，同時也便于冷卻管的更換。

3、雖然上述專利通過將固定塊安裝在冷卻管上，使得固定塊可得到有效的冷卻，不易變形，且便于更換；支撐凸起的設置使得鋼板可被架空，便于切割；進水閥和出水閥的設置，使得每根冷卻管均可單獨控制冷卻水，不但可以有效的利用冷卻水，同時也便于冷卻管的更換，但在實際使用中，該專利需要外置制冷設備對冷卻水進行降溫，然后再將制冷后的冷卻水通入冷卻管內，這樣的設置使得支撐臺的兩側需要安裝大量的管道分別與進水閥和出水閥進行連通，而激光切割設備常安裝在車間內，使得這些大量的管道不僅占用了大量工作場所，還容易被其他物品碰撞，從而導致其損壞，從而在一定程度上降低了實用性。

4、因此，需要對上述專利中的支撐臺進行改造，有效的防止需要安裝大量的管道分別與進水閥和出水閥進行連通，使得這些大量的管道不僅占用了大量工作場所，還容易被其他物品碰撞，從而導致其損壞的問題。

技術實現思路

1、為解決上述背景技術中提出的問題，本實用新型的目的在于提供一種帶冷卻功能的鋼板激光切割用支撐臺，具備了能夠對冷卻管中的冷卻水進行自行降溫，從而無需在支撐臺的兩側安裝大量的管道進行連通冷卻管，從而能夠減少發生意外損壞的優點，解決了現有支撐臺需要安裝大量的管道分別與進水閥和出水閥進行連通，使得這些大量的管道不僅占用了大量工作場所，還容易被其他物品碰撞，從而導致其損壞的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種帶冷卻功能的鋼板激光切割用支撐臺，包括支撐臺，所述支撐臺的兩側固定連接有同一激光切割機主體，所述支撐臺的頂部開設有若干個卡接槽，且若干個卡接槽呈均勻排列，所述卡接槽的頂部卡接有連接條，所述連接條的一側開設有降溫槽，所述降溫槽的內部固定連接有蓄水箱，所述蓄水箱的一側連通有排水泵，所述排水泵的輸出端連通有冷卻管，且冷卻管的另一端與蓄水箱連通，所述蓄水箱的內壁固定連接有吸熱板，所述吸熱板的另一端貫穿蓄水箱并固定連接有均熱板，所述均熱板的另一端通過導熱硅膠固定連接有半導體制冷片，所述連接條的頂部開設有四個導熱槽，且四個導熱槽兩兩一組呈對稱設置，所述導熱槽的頂部固定連接有導熱條。

3、作為本實用新型優選的，所述導熱條的頂部固定連接有多個三角形支撐凸塊，且多個三角形支撐凸塊呈均勻排列。

4、作為本實用新型優選的，所述冷卻管的表面固定連接有若干個導熱支撐塊，且若干個導熱支撐塊呈均勻排列并與降溫槽固定連接。

5、作為本實用新型優選的，所述半導體制冷片的熱端固定連接有散熱扇，所述散熱扇的表面固定連接有防塵網。

6、作為本實用新型優選的，所述連接條的兩側均固定連接有限制框，且兩個限制框之間的間距與兩個卡接槽之間的間距相契合。

7、與現有技術相比，本實用新型的有益效果如下：

8、1、本實用新型通過支撐臺、激光切割機主體、卡接槽和連接條的配合，能夠使每個帶冷卻功能的支撐結構呈獨立存在，以便于后續對其進行單獨維護和維修，而支撐結構利用降溫槽、蓄水箱、排水泵、冷卻管、吸熱板、均熱板、半導體制冷片、導熱槽和導熱條的配合，能夠吸收導熱條頂部的熱量，進而能夠對導熱條上的鋼板進行有效的冷卻，并便于后續對其進行更換。

9、2、本實用新型通過三角形支撐凸塊的設置，能夠提升導熱條頂部與鋼板之間的摩擦力，從而能夠提升對鋼板的支撐效果。

技術特征：

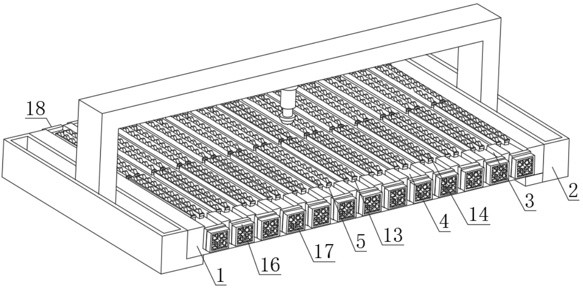

1.一種帶冷卻功能的鋼板激光切割用支撐臺，包括支撐臺（1），其特征在于：所述支撐臺（1）的兩側固定連接有同一激光切割機主體（2），所述支撐臺（1）的頂部開設有若干個卡接槽（3），且若干個卡接槽（3）呈均勻排列，所述卡接槽（3）的頂部卡接有連接條（4），所述連接條（4）的一側開設有降溫槽（5），所述降溫槽（5）的內部固定連接有蓄水箱（6），所述蓄水箱（6）的一側連通有排水泵（7），所述排水泵（7）的輸出端連通有冷卻管（8），且冷卻管（8）的另一端與蓄水箱（6）連通，所述蓄水箱（6）的內壁固定連接有吸熱板（9），所述吸熱板（9）的另一端貫穿蓄水箱（6）并固定連接有均熱板（10），所述均熱板（10）的另一端通過導熱硅膠固定連接有半導體制冷片（11），所述連接條（4）的頂部開設有四個導熱槽（12），且四個導熱槽（12）兩兩一組呈對稱設置，所述導熱槽（12）的頂部固定連接有導熱條（13）。

2.根據權利要求1所述的一種帶冷卻功能的鋼板激光切割用支撐臺，其特征在于：所述導熱條（13）的頂部固定連接有多個三角形支撐凸塊（14），且多個三角形支撐凸塊（14）呈均勻排列。

3.根據權利要求1所述的一種帶冷卻功能的鋼板激光切割用支撐臺，其特征在于：所述冷卻管（8）的表面固定連接有若干個導熱支撐塊（15），且若干個導熱支撐塊（15）呈均勻排列并與降溫槽（5）固定連接。

4.根據權利要求1所述的一種帶冷卻功能的鋼板激光切割用支撐臺，其特征在于：所述半導體制冷片（11）的熱端固定連接有散熱扇（16），所述散熱扇（16）的表面固定連接有防塵網（17）。

5.根據權利要求1所述的一種帶冷卻功能的鋼板激光切割用支撐臺，其特征在于：所述連接條（4）的兩側均固定連接有限制框（18），且兩個限制框（18）之間的間距與兩個卡接槽（3）之間的間距相契合。

技術總結
本技術公開了一種帶冷卻功能的鋼板激光切割用支撐臺，包括支撐臺，所述支撐臺的兩側固定連接有同一激光切割機主體，所述支撐臺的頂部開設有若干個卡接槽，且若干個卡接槽呈均勻排列，所述卡接槽的頂部卡接有連接條，所述連接條的一側開設有降溫槽。本技術通過支撐臺、激光切割機主體、卡接槽和連接條的配合，能夠使每個帶冷卻功能的支撐結構呈獨立存在，以便于后續對其進行單獨維護和維修，而支撐結構利用降溫槽、蓄水箱、排水泵、冷卻管、吸熱板、均熱板、半導體制冷片、導熱槽和導熱條的配合，能夠吸收導熱條頂部的熱量，進而能夠對導熱條上的鋼板進行有效的冷卻，并便于后續對其進行更換。

技術研發人員：高宇
受保護的技術使用者：沈陽德明激光切割有限公司
技術研發日：20240722
技術公布日：2025/4/28
