本技術涉及焊接設備，尤其涉及一種連鑄輥堆焊焊渣處理裝置。

背景技術：

1、在鋼廠生產中，連鑄輥主要用于保持鋼坯凝固，在長期使用的機械應力、熱疲勞以及金屬磨損作用下，輥表面氧化剝落易產生裂紋造成斷裂，存在安全隱患和使用壽命短的問題，現有技術中通常采用堆焊工藝來修復連鑄輥。

2、堆焊過程中會產生大量的焊渣以及殘留大量未完全使用的堆焊輔助劑，需要進行清理，而堆焊輔助焊劑可以重復使用，具有收集價值?，F(xiàn)有堆焊機焊渣處理一般由人工手動清理，由于焊渣剛掉落時溫度很高，人工難以操作，只能在完成堆焊后經過冷卻再統一清理，勞動強度大，工作效率低，清理十分不便，且此時焊渣與焊劑混雜凝固在一起，不易篩分，進一步增加了人工清理難度，因而有待改進。

技術實現思路

1、基于上述問題，本實用新型的目的在于提供一種連鑄輥堆焊焊渣處理裝置，方便及時處理掉落的焊渣，并分離出焊渣中的焊劑，以便焊劑重復利用，降低人工處理難度。

2、為達上述目的，本實用新型采用以下技術方案：

3、一種連鑄輥堆焊焊渣處理裝置，其包括：

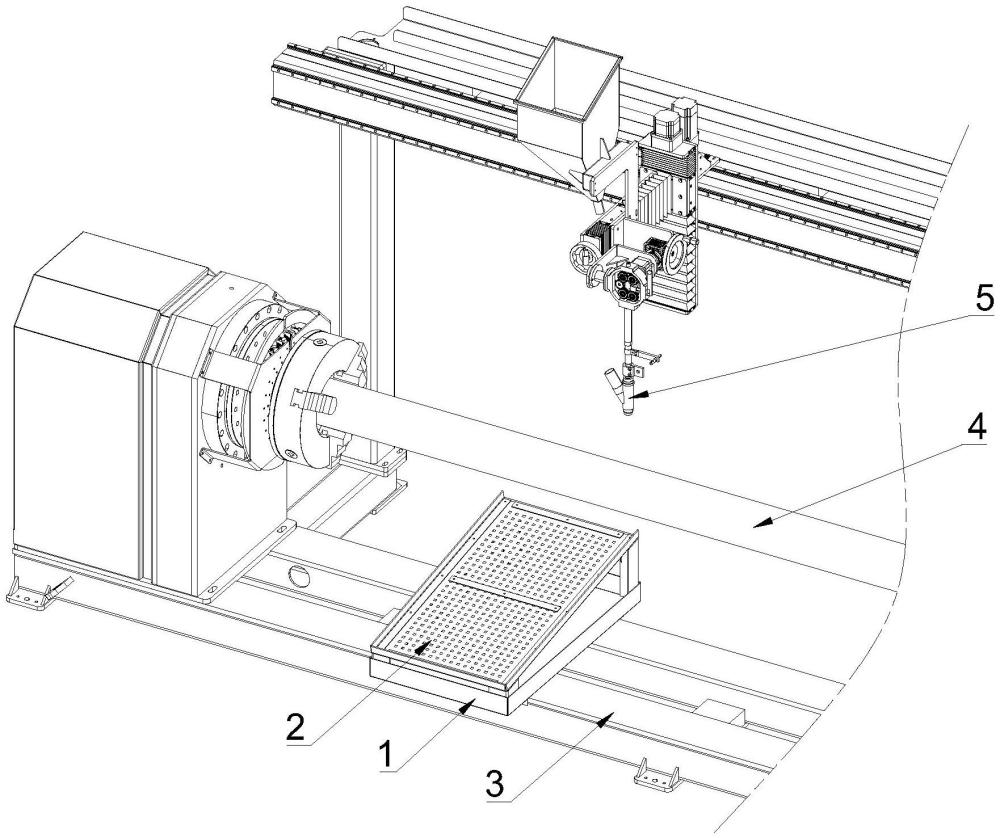

4、回收盤，設置于連鑄輥堆焊機床的底座上且位于待加工的連鑄輥的下方，用于承接掉落的焊劑；

5、篩網架，設置于回收盤中，篩網架包括傾斜排布的篩板，篩板的高位端位于連鑄輥的正下方，篩板上散布有若干個篩孔，篩板用于攔截掉落的焊渣，焊劑從篩孔中掉落。

6、作為一種可選方案，篩網架包括安裝篩板的框架，框架的四角處設置有支腳，四個支腳插入在回收盤中，且支腳與回收盤的側壁抵靠。

7、作為一種可選方案，框架鏤空，篩板鋪放在框架上，并通過壓條將篩板與框架固定。

8、作為一種可選方案，框架上設置有高出篩板的低位端及兩側邊邊緣的擋沿。

9、作為一種可選方案，篩板的傾斜角度為15°～30°。

10、作為一種可選方案，回收盤直接放置于底座上，回收盤的底部設置有兩個限位條，兩個限位條分別與底座的兩側沿貼靠，使得回收盤能根據連鑄輥的焊接位置沿著底座平移。

11、本實用新型的有益效果：該連鑄輥堆焊焊渣處理裝置通過在連鑄輥的下方設置回收盤和篩網架，使掉落的焊渣及焊劑經過篩網架上傾斜布置的篩板，細小的焊劑穿過篩板的篩孔直接掉落在回收盤中，而成塊的焊渣因無法穿過篩孔被濾出并沿著篩板滑落堆積在一起，從而將焊劑與焊渣簡單分離，達到焊劑回收目的，方便人工后期處理焊渣。

技術特征：

1.連鑄輥堆焊焊渣處理裝置，其特征在于，包括：

2.根據權利要求1所述的連鑄輥堆焊焊渣處理裝置，其特征在于，所述篩網架(2)包括安裝所述篩板(21)的框架(23)，所述框架(23)的四角處設置有支腳(24)，四個所述支腳(24)插入在所述回收盤(1)中，且所述支腳(24)與所述回收盤(1)的側壁抵靠。

3.根據權利要求2所述的連鑄輥堆焊焊渣處理裝置，其特征在于，所述框架(23)鏤空，所述篩板(21)鋪放在所述框架(23)上，并通過壓條(25)將所述篩板(21)與所述框架(23)固定。

4.根據權利要求2所述的連鑄輥堆焊焊渣處理裝置，其特征在于，所述框架(23)上設置有高出所述篩板(21)的低位端及兩側邊邊緣的擋沿(26)。

5.根據權利要求1所述的連鑄輥堆焊焊渣處理裝置，其特征在于，所述篩板(21)的傾斜角度為15°～30°。

6.根據權利要求1所述的連鑄輥堆焊焊渣處理裝置，其特征在于，所述回收盤(1)直接放置于所述底座(3)上，所述回收盤(1)的底部設置有兩個限位條(11)，兩個所述限位條(11)分別與所述底座(3)的兩側沿貼靠，使得所述回收盤(1)能根據連鑄輥(4)的焊接位置沿著所述底座(3)平移。

技術總結
本技術屬于焊接設備技術領域，公開了一種連鑄輥堆焊焊渣處理裝置，包括回收盤和篩網架，回收盤設置于連鑄輥堆焊機床的底座上且位于待加工的連鑄輥的下方，用于承接掉落的焊劑；篩網架設置于回收盤中，篩網架包括傾斜排布的篩板，篩板的高位端位于待加工連鑄輥的正下方，篩板上散布有若干個篩孔，篩板用于攔截掉落的焊渣，焊劑從篩孔中掉落。該連鑄輥堆焊焊渣處理裝置通過在連鑄輥的下方設置回收盤和篩網架，使掉落的焊渣及焊劑經過篩網架上傾斜布置的篩板，細小的焊劑穿過篩板的篩孔直接掉落在回收盤中，而焊渣因無法穿過篩孔被濾出并沿著篩板滑落堆積在一起，從而將焊劑與焊渣簡單分離，達到焊劑回收目的，方便人工后期處理焊渣。

技術研發人員：吳曉龍,蘇韜,戴國平
受保護的技術使用者：無錫錦華焊接科技有限公司
技術研發日：20240723
技術公布日：2025/4/28
