本技術涉及汽車配件焊接工作站，具體為一種汽車側圍加強板焊接工作站。

背景技術：

1、焊接工作站主要包括控制系統、驅動器、執行元器件、焊接系統，其可以獨立完成焊接工作，也可以使用在自動化生產線上，作為焊接工序的一個工藝部分。

2、隨著汽車產業的快速發展，對于車輛的側圍加強板焊接，基本都采用焊接工作站來完成這一焊接流程，現有焊接工作站基本都以智能化機械設備來替代了以往的人工焊接工作，但大部分焊接工作站上的機械臂都為一體式設計，除機械臂的主體外，無輔助伸縮支撐結構，就可能導致機械臂后期出現傾倒風險，更嚴重可能會導致整個焊接生產現出現嚴重?fù)p失，且部分焊接工作站由于夾持設備不具備調節能力，造成生產的產品種類單一，導致無法應對多種類型訂單需求，如果出現更換產品需求，可能就需要更換整套焊接工作站設備，同時也大大提高了生產成本。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種汽車側圍加強板焊接工作站，具備穩定性高和適用性強的優點，解決了大部分工作站機械臂穩定性不足和焊接設備適用性較差的問題。

2、本實用新型提供如下技術方案：一種汽車側圍加強板焊接工作站，包括焊接車間，所述焊接車間的內部固定安裝有兩個直立板，兩個所述直立板的內部均設置有固定結構，所述焊接車間的內部固定安裝有兩個承重液壓桿，兩個所述承重液壓桿的伸縮端均固定安裝有第一安裝板；

3、所述固定結構包括伸縮桿，所述直立板的內底壁固定安裝有伸縮桿，所述伸縮桿的伸縮端固定安裝有連接塊，所述連接塊的內壁固定連接有延伸出直立板前后兩端的連接桿，所述連接桿的外部且位于直立板前后兩側的內壁均固定安裝有滑動塊。

4、進一步，所述連接桿的左右兩端與第一安裝板的內壁為固定連接，且連接方式為焊接，兩個所述直立板前后兩側內壁均開設有與滑動塊相適配的滑槽。

5、進一步，右側所述第一安裝板的頂部固定安裝有兩個抓取臂，兩個所述抓取臂上均固定安裝有機械抓夾。

6、進一步，所述焊接車間的內部固定安裝有控制臺和傳輸帶，所述焊接車間的內頂部活動安裝有多個照明燈管。

7、進一步，左側所述第一安裝板的頂部固定安裝有焊接臂，所述焊接臂上固定安裝有焊接頭。

8、進一步，兩個所述承重液壓桿的底部與焊接車間內底壁均通過螺栓固定連接，所述焊接車間內底壁開設有多個與螺栓相適配的螺紋孔。

9、有益效果：該汽車側圍加強板焊接工作站，通過設置固定結構、第一安裝板和承重液壓桿，當承重液壓桿開始伸縮時，會帶動頂部的第一安裝板移動，第一安裝板移動的同時也會帶動連接桿在直立板內部移動，連接桿在移動的同時通過連接塊也會帶動伸縮桿的伸縮端上下移動，同時連接桿兩端的滑塊也會在直立板內部開始的移動槽內滑動，由此伸縮桿給安裝板提供了輔助支撐與升降的功能，也為承重液壓桿分擔了安裝板上方的重量，同時也為兩個機械臂在工作時提供了強有力的支撐，使整個焊接工作站安全性得到更強的保證；該汽車側圍加強板焊接工作站，通過設置機械抓夾和抓取臂，抓取臂首先通過旋轉移動，帶動整個機械抓夾接近需要夾持的產品，然后機械抓夾通過內部的雙向液壓桿帶動兩個夾持臂移動，再通過兩個夾持臂移動帶動底部的夾持鉗進行夾取，由此在面對不同規格型號的產品時，工作人員都可以先通過調整機械抓夾的夾具間隔，來應對規格不一的產品，無需再更換設備，也大大降低了生產投入。

技術特征：

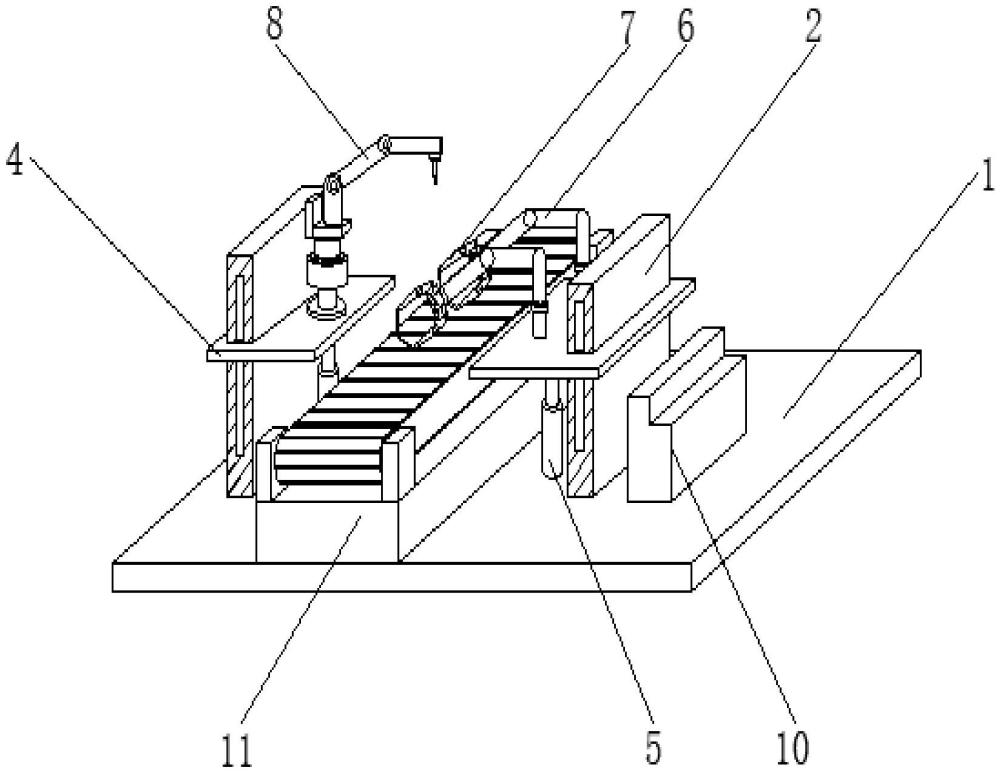

1.一種汽車側圍加強板焊接工作站，包括焊接車間（1），其特征在于：所述焊接車間（1）的內部固定安裝有兩個直立板（2），兩個所述直立板（2）的內部均設置有固定結構（3），所述焊接車間（1）的內部固定安裝有兩個承重液壓桿（5），兩個所述承重液壓桿（5）的伸縮端均固定安裝有第一安裝板（4）；

2.根據權利要求1所述的一種汽車側圍加強板焊接工作站，其特征在于：所述連接桿（303）的左右兩端與第一安裝板（4）的內壁為固定連接，且連接方式為焊接，兩個所述直立板（2）前后兩側內壁均開設有與滑動塊（304）相適配的滑槽。

3.根據權利要求1所述的一種汽車側圍加強板焊接工作站，其特征在于：右側所述第一安裝板（4）的頂部固定安裝有兩個抓取臂（6），兩個所述抓取臂（6）上均固定安裝有機械抓夾（7）。

4.根據權利要求1所述的一種汽車側圍加強板焊接工作站，其特征在于：左側所述第一安裝板（4）的頂部固定安裝有焊接臂（8），所述焊接臂（8）上固定安裝有焊接頭（9）。

5.根據權利要求1所述的一種汽車側圍加強板焊接工作站，其特征在于：所述焊接車間（1）的內部固定安裝有控制臺（10）和傳輸帶（11），所述焊接車間（1）的內頂部活動安裝有多個照明燈管（12）。

6.根據權利要求1所述的一種汽車側圍加強板焊接工作站，其特征在于：兩個所述承重液壓桿（5）的底部與焊接車間（1）內底壁均通過螺栓固定連接，所述焊接車間（1）內底壁開設有多個與螺栓相適配的螺紋孔。

技術總結
本技術公開了一種汽車側圍加強板焊接工作站，包括焊接車間，所述焊接車間的內部固定安裝有兩個直立板。該汽車側圍加強板焊接工作站通過設置固定結構、第一安裝板和承重液壓桿，當承重液壓桿開始伸縮時，會帶動頂部的第一安裝板移動，第一安裝板移動的同時也會帶動連接桿在直立板內部移動，連接桿在移動的同時通過連接塊也會帶動伸縮桿的伸縮端上下移動，同時連接桿兩端的滑塊也會在直立板內部開始的移動槽內滑動，由此伸縮桿給安裝板提供了輔助支撐與升降的功能，也為承重液壓桿分擔了安裝板上方的重量，同時也為兩邊機械臂在工作時提供了強有力的支撐，使整個焊接工作站安全性更好。

技術研發人員：朱衛兵,向銘,劉映生
受保護的技術使用者：重慶昱奕自動化設備股份有限公司
技術研發日：20240723
技術公布日：2025/4/28
