本技術涉及金屬加工，尤其涉及一種便攜式、可調式手動卷板機。

背景技術：

1、使用時，各類規格的電機、泵類長期處于運行狀態，長時間暴露于復雜的空氣環境下，隨著時間積累，各電機、泵類的防護罩就被腐蝕損壞，為對各類運轉設備形成較好的人機隔離，防止崗位人員卷入設備而造成人員傷害，則需更換破損的防護罩，但是公司內電機、泵類等運轉設備體積較小，與之配套的防護罩體積較小，而公司現有卷板機多為液壓式三輥卷板機，卷板厚度為3mm-20mm，卷板寬度2000mm以內，滿載量小直徑300mm以上，而各電機、泵類防護罩由于尺寸較小，制作時滿載量小直徑基本為100mm-300mm以內，因此在防護罩弧板制作過程中大型液壓式卷板機無法使用，若使用傳統敲擊的方式來加工弧形鋼板防護罩效率低，勞動強度大。

技術實現思路

1、本實用新型提供了一種便攜式、可調式手動卷板機，克服了上述現有技術之不足，其能有效解決現有中大型卷板機存在的不能對小型設備的防護罩的弧板進行卷制的問題。

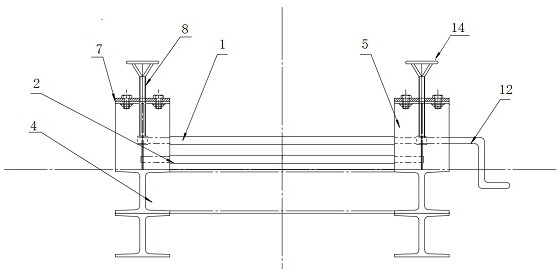

2、為解決上述問題，本實用新型所述的一種便攜式、可調式手動卷板機，包括上壓輥、前下壓輥、后下壓輥、底座、第一卷板裝置和第二卷板裝置，第一卷板裝置和第二卷板裝置結構相同且左右對稱設置在底座上方；

3、第一卷板裝置包括前固定座、后固定座、連接鋼板、絲杠和u型滑塊，前固定座和后固定座前后間隔設置，前固定座和后固定座之間滑動連接有u型滑塊，u型滑塊內側設有軸套；前固定座和后固定座上側設有連接鋼板，對應u型滑塊上方位置的連接鋼板上設有上下貫通的上螺紋孔，對應螺紋孔位置的u型滑塊上設有上下貫通的下螺紋孔，上螺紋孔內螺接有下端穿過下螺紋孔后螺接有螺母的絲杠；

4、第一卷板裝置的軸套內側活動連接有右端活動連接在第二卷板裝置的軸套內側的上壓輥，上壓輥右端穿過第二卷板裝置連接有手柄；

5、第一卷板裝置的前固定座底部右側設有與第二卷板裝置的前固定座底部左側對應位置連接在一起的前下壓輥，第一卷板裝置的后固定座底部右側設有與第二卷板裝置的后固定座底部左側對應位置連接在一起的后下壓輥，前下壓輥和后下壓輥前后平行設置。

6、上述還包括第一軸承，軸套內側固定安裝有第一軸承，上壓輥的兩端分別固定安裝在對應位置的第一軸承內側。

7、上述還包括第二軸承，對應前下壓輥和后下壓輥位置的前固定座和后固定座上均安裝有第二軸承，前下壓輥通過對應位置的第二軸承分別與第一卷板裝置的前固定座和第二卷板裝置的前固定座連接在一起；后下壓輥通過對應位置的第二軸承分別與第一卷板裝置的后固定座和第二卷板裝置的后固定座連接在一起。

8、上述還包括連接螺栓，連接鋼板通過連接螺栓分別與前固定座和后固定座的對應位置連接在一起。

9、上述每個絲杠上方均設有手輪。

10、本實用新型結構簡單，實用方便，其通過上壓輥、前下壓輥和后下壓輥相配合，實現弧板的加工卷制，主要用于各種小型泵類、電機類等小型設備防護罩的弧板卷制，能夠有效降低勞動強度，提高弧板的加工效率。

技術特征：

1.一種便攜式、可調式手動卷板機，其特征在于，包括上壓輥、前下壓輥、后下壓輥、底座、第一卷板裝置和第二卷板裝置，第一卷板裝置和第二卷板裝置結構相同且左右對稱設置在底座上方；

2.根據權利要求1所述的一種便攜式、可調式手動卷板機，其特征在于，還包括第一軸承，軸套內側固定安裝有第一軸承，上壓輥的兩端分別固定安裝在對應位置的第一軸承內側。

3.根據權利要求1或2所述的一種便攜式、可調式手動卷板機，其特征在于，還包括第二軸承，對應前下壓輥和后下壓輥位置的前固定座和后固定座上均安裝有第二軸承，前下壓輥通過對應位置的第二軸承分別與第一卷板裝置的前固定座和第二卷板裝置的前固定座連接在一起；后下壓輥通過對應位置的第二軸承分別與第一卷板裝置的后固定座和第二卷板裝置的后固定座連接在一起。

4.根據權利要求1或2所述的一種便攜式、可調式手動卷板機，其特征在于，還包括連接螺栓，連接鋼板通過連接螺栓分別與前固定座和后固定座的對應位置連接在一起。

5.根據權利要求3所述的一種便攜式、可調式手動卷板機，其特征在于，還包括連接螺栓，連接鋼板通過連接螺栓分別與前固定座和后固定座的對應位置連接在一起。

6.根據權利要求1或2或5所述的一種便攜式、可調式手動卷板機，其特征在于，每個絲杠上方均設有手輪。

7.根據權利要求3所述的一種便攜式、可調式手動卷板機，其特征在于，每個絲杠上方均設有手輪。

8.根據權利要求4所述的一種便攜式、可調式手動卷板機，其特征在于，每個絲杠上方均設有手輪。

技術總結
本技術涉及金屬加工技術領域，是一種便攜式、可調式手動卷板機，包括上壓輥、前下壓輥、后下壓輥、底座、第一卷板裝置和第二卷板裝置，第一卷板裝置和第二卷板裝置結構相同且左右對稱設置在底座上方；第一卷板裝置包括前固定座、后固定座、連接鋼板、絲杠和U型滑塊，前固定座和后固定座前后間隔設置，前固定座和后固定座之間滑動連接有U型滑塊，U型滑塊內側設有軸套；前固定座和后固定座上側設有連接鋼板；本技術結構簡單，實用方便，其通過上壓輥、前下壓輥和后下壓輥相配合，實現弧板的加工卷制，主要用于各種小型泵類、電機類等小型設備防護罩的弧板卷制，能夠有效降低勞動強度，提高弧板的加工效率。

技術研發人員：樊應杰,劉欣,王勝忠,趙建宏
受保護的技術使用者：金川集團機械制造有限公司
技術研發日：20240723
技術公布日：2025/4/28
