本技術涉及一種折圓工裝。

背景技術：

1、在紡織工廠及聚酯車間內鋼瓶或其他設施需制作安全擋圈，在制作煙囪、排煙風管、漏斗形等，都需要折彎扣邊、彎曲的圓形材料，一般使用鋼管(或鋼帶)進行彎曲加工，由于手工折彎鋼管無法達標標準圓型，又因折圓時無防護、受力面小等因素，容易導致事故發生。在化工生產企業中化工管道需制作管道托架進行半圓折彎，手工制作無法滿足精度要求。若是委外加工，存在周期長、成本高等問題。

技術實現思路

1、本實用新型的目的是提供一種折圓工裝，解決各化工企業內焊工制作中手工折圓精度無法達到要求的目的，委外加工周期長，成本高。

2、為達到上述目的，本實用新型采用的技術方案是：

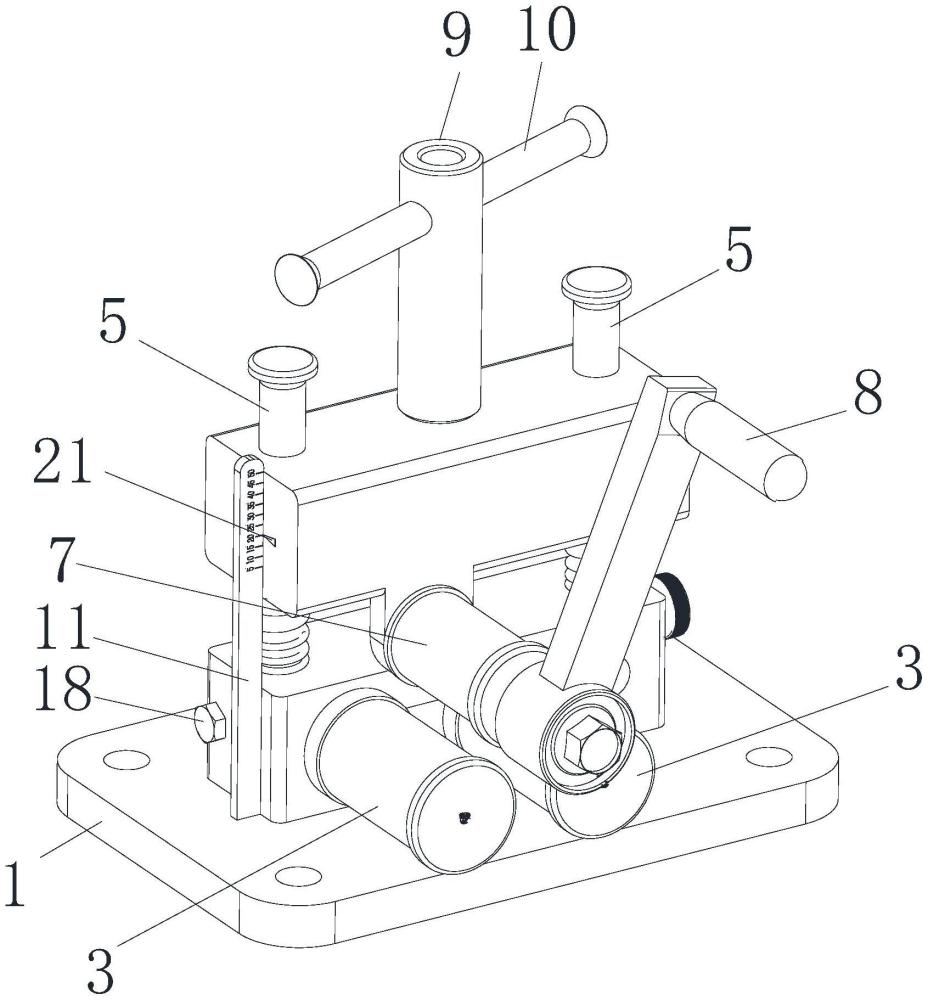

3、一種折圓工裝，包括：

4、主動轉動組件，所述的主動轉動組件包括主動滾輪、移動壓塊，所述的主動滾輪與所述的移動壓塊連接，所述的主動滾輪可繞自身軸線轉動；

5、固定件，所述的固定件位于所述的移動壓塊的正下方；

6、兩個從動轉動組件，所述的從動轉動組件設置在所述的固定件上，所述的從動轉動組件包括從動滾輪，兩個所述的從動滾輪并排設置，所述的主動滾輪位于兩個所述的從動滾輪之間的正上方，所述的從動滾輪可繞自身軸線轉動，所述的從動滾輪、主動滾輪的中心線均沿第一方向延伸；

7、升降組件，所述的升降組件與所述的移動壓塊連接用于驅動所述的主動轉動組件在豎直方向移動；

8、位移調節組件，所述的位移調節組件用于驅動至少一個所述的從動轉動組件沿第二方向移動，所述的第一方向與所述的第二方向垂直。

9、在一些實施方式中，所述的從動轉動組件還包括連接塊，所述的從動滾輪與所述的連接塊通過連接軸連接，所述的連接塊設置在所述的固定件上；所述的位移調節組件包括調節螺桿、限位塊，所述的調節螺桿、所述的連接軸通過均與所述的連接塊連接，所述的調節螺桿與所述的連接軸垂直，所述的限位塊設置在所述的連接塊內，所述的限位塊上開設有用于容置所述的調節螺桿一端的限位槽。

10、在一些實施方式中，所述的限位塊由前半限位塊和后半限位塊拼接而成，所述的前半限位塊和后半限位塊通過緊固件連接。

11、在一些實施方式中，所述的固定件為方體形，所述的固定件具有相對設置的前側與后側，所述的固定件的前側開設有容納槽，所述的連接塊設置在所述的容納槽；所述的固定件的后側開設有供所述的連接軸穿過的穿孔，所述的容納槽較所述的穿孔遠離所述的從動滾輪，所述的容納槽與所述的穿孔貫通。

12、在一些實施方式中，所述的固定件的前側面上設置有刻度，所述的刻度沿水平方向設置，與所述的調節螺桿連接的所述的連接塊上設置有指示件。

13、在一些實施方式中，所述的工裝還包括標尺，所述的標尺設置在所述的移動壓塊、固定件的同一側，所述的標尺沿豎直方向延伸，所述的移動壓塊上設置有指示線。

14、在一些實施方式中，所述的從動轉動組件還包括軸承，所述的軸承套設在所述的連接軸上，所述的軸承位于所述從動滾輪內，所述的從動滾輪與軸承可相對所述的連接軸轉動。

15、在一些實施方式中，所述的升降機構組件包括絲桿、手輪，所述的絲桿一端穿過所述的移動壓塊與所述的固定件連接，所述的絲桿沿豎直方向延伸，所述的手輪設置在所述的絲桿另一端并與所述的絲桿螺紋連接。

16、在一些實施方式中，所述的手輪包括套筒、桿體，所述的套筒套設在所述的絲桿上，所述的桿體與所述的套筒連接，所述的桿體的相對兩端分別位于所述的絲桿的相對兩端，所述的桿體與所述的套筒垂直。

17、在一些實施方式中，所述的工裝還包括導向桿、彈性件，所述的導向桿與所述的絲桿平行，所述的導向桿一端與所述的固定件固定連接，所述的導向桿另一端穿過所述的移動壓塊，所述的移動壓塊可沿所述的導向桿移動；所述的彈性件套設在所述的導向桿外，所述的彈性件一端與所述的移動壓塊相抵，所述的彈性件另一端與所述的固定件相抵。

18、由于上述技術方案運用，本實用新型與現有技術相比具有下列優點：

19、本實用新型提供的折圓工裝，升降組件與移動壓塊連接用于驅動主動轉動組件在豎直方向移動，位移調節組件與連接軸連接用于驅動從動滾輪沿第二方向移動，可控制折彎圓直徑大小，提高折圓精度；解決人工手動折圓帶來的安全隱患，提高作業效率。

技術特征：

1.一種折圓工裝，其特征在于，包括：

2.根據權利要求1所述的折圓工裝，其特征在于，所述的從動轉動組件還包括連接塊，所述的從動滾輪與所述的連接塊通過連接軸連接，所述的連接塊設置在所述的固定件上；所述的位移調節組件包括調節螺桿、限位塊，所述的調節螺桿、所述的連接軸均與所述的連接塊連接，所述的調節螺桿與所述的連接軸垂直，所述的限位塊設置在所述的連接塊內，所述的限位塊上開設有用于容置所述的調節螺桿一端的限位槽。

3.根據權利要求2所述的折圓工裝，其特征在于，所述的限位塊由前半限位塊和后半限位塊拼接而成，所述的前半限位塊和后半限位塊通過緊固件連接。

4.根據權利要求2所述的折圓工裝，其特征在于，所述的固定件為方體形，所述的固定件具有相對設置的前側與后側，所述的固定件的前側開設有容納槽，所述的連接塊設置在所述的容納槽；所述的固定件的后側開設有供所述的連接軸穿過的穿孔，所述的容納槽較所述的穿孔遠離所述的從動滾輪，所述的容納槽與所述的穿孔貫通。

5.根據權利要求4所述的折圓工裝，其特征在于，所述的固定件的前側面上設置有刻度，所述的刻度沿水平方向設置，與所述的調節螺桿連接的所述的連接塊上設置有指示件。

6.根據權利要求2所述的折圓工裝，其特征在于，所述的從動轉動組件還包括軸承，所述的軸承套設在所述的連接軸上，所述的軸承位于所述從動滾輪內，所述的從動滾輪與軸承可相對所述的連接軸轉動。

7.根據權利要求1所述的折圓工裝，其特征在于，所述的工裝還包括標尺，所述的標尺設置在所述的移動壓塊、固定件的同一側，所述的標尺沿豎直方向延伸，所述的移動壓塊上設置有指示線。

8.根據權利要求1所述的折圓工裝，其特征在于，所述的升降組件包括絲桿、手輪，所述的絲桿一端穿過所述的移動壓塊與所述的固定件連接，所述的絲桿沿豎直方向延伸，所述的手輪設置在所述的絲桿另一端并與所述的絲桿螺紋連接。

9.根據權利要求8所述的折圓工裝，其特征在于，所述的手輪包括套筒、桿體，所述的套筒套設在所述的絲桿上，所述的桿體與所述的套筒連接，所述的桿體的相對兩端分別位于所述的絲桿的相對兩端，所述的桿體與所述的套筒垂直。

10.根據權利要求8所述的折圓工裝，其特征在于，所述的工裝還包括導向桿、彈性件，所述的導向桿與所述的絲桿平行，所述的導向桿一端與所述的固定件固定連接，所述的導向桿另一端穿過所述的移動壓塊，所述的移動壓塊可沿所述的導向桿移動；所述的彈性件套設在所述的導向桿外，所述的彈性件一端與所述的移動壓塊相抵，所述的彈性件另一端與所述的固定件相抵。

技術總結
本技術涉及一種折圓工裝，包括主動轉動組件、固定件、兩個從動轉動組件、升降組件、位移調節組件，主動轉動組件包括主動滾輪、移動壓塊，主動滾輪與移動壓塊連接；固定件位于移動壓塊的正下方；從動轉動組件設置在固定件上，從動轉動組件包括從動滾輪，兩個從動滾輪并排設置，主動滾輪位于兩個從動滾輪之間的正上方，主動滾輪、從動滾輪均可繞自身軸線轉動；升降組件與移動壓塊連接用于驅動主動轉動組件在豎直方向移動；位移調節組件用于驅動至少一個從動轉動組件沿第二方向移動，第一方向與第二方向垂直。本技術提供的折圓工裝，可控制折彎圓直徑大小，提高折圓精度；解決人工手動折圓帶來的安全隱患，提高效率。

技術研發人員：劉曉宏,蔣春兵,安月綿,梅鐵軍,李春建,李崗,王超,高陽,關加廣,錢永杰
受保護的技術使用者：蘇州盛虹纖維有限公司
技術研發日：20240725
技術公布日：2025/4/28
