本技術涉及鉆孔銑刀，尤其是涉及一種便于更換尖頭和刀柄的壓榨輥轉孔用銑刀。

背景技術：

1、鉆孔用銑刀是用于銑削加工的、具有一個或多個刀齒的旋轉刀具，工作時各刀齒依次間歇地切去工件的余量，銑刀主要用于在銑床上加工平面、臺階、溝槽、成形表面和切斷工件等。

2、銑刀一般由刀架和刀齒組成，刀齒用硬質合金或其他耐磨刀具材料制成，刀齒和刀架一般通過螺釘固定連接。

3、在銑刀對設備進行銑削的過程中，一般僅僅會對刀齒的部分會有較大程度的磨損，而刀架的磨損概率較小，為了降低成本，因此僅僅會對損壞的部分進行替換；

4、但是在產生撞刀時，由于刀齒的硬度遠大于刀架，這種時候刀架斷裂的可能性大于刀齒斷裂的可能，但是這種時候刀架用于安裝螺釘?shù)穆菘缀苋菀壮霈F(xiàn)變形的問題，使螺孔內的螺紋產生變形，導致螺釘無法轉動，進而造成刀齒和刀架難以拆卸更換的問題。

技術實現思路

1、根據現有技術存在的不足，本實用新型的目的是提供一種便于更換尖頭和刀柄的壓榨輥轉孔用銑刀，以便于解決上述背景技術中所提到的技術問題。

2、本實用新型的上述技術目的是通過以下技術方案得以實現的：

3、一種便于更換尖頭和刀柄的壓榨輥轉孔用銑刀，包括刀架，所述刀架的外周側開設有導向槽，所述刀架的底端靠近所述導向槽的位置開設有插槽，所述插槽的內部安裝有刀齒，所述插槽的內部頂端開設有延伸槽，且所述延伸槽貫穿所述銑刀并延伸至相鄰的所述導向槽的內部；

4、所述導向槽的槽壁與所述延伸槽相對應的位置開設有安裝槽，所述安裝槽的內部設置有限位板，所述限位板的底端與所述延伸槽相對應的位置設置有壓塊，所述限位板的內部開設有銷孔，所述導向槽與所述銷孔相對應的位置開設有貫穿孔，所述貫穿孔的內部設置有鎖定銷。

5、進一步的，所述鎖定銷的一端設置有擴張頭。

6、進一步的，所述貫穿孔與所述擴張頭相對應的位置設置有外延孔，且外延孔的孔徑等于擴張頭的直徑。

7、進一步的，所述限位板的一側開設有兩條導軌，所述導軌的內部均滑動設置有導向塊，兩所述導向塊共同固定連接有固定插板。

8、進一步的，所述鎖定銷的外表面開設有與所述固定插板相配合的限位槽。

9、進一步的，所述壓塊的一側設置有定位插桿，所述刀齒的側壁開設有與所述定位插桿相配合的定位插孔。

10、綜上所述，本實用新型包括以下至少一種有益技術效果：

11、1.該一種便于更換尖頭和刀柄的壓榨輥轉孔用銑刀，在產生撞刀而導致刀架變形時，由于鎖定銷處在刀架的內部，因此鎖定銷難以受到外界的沖擊力，并且貫穿孔的孔壁與鎖定銷的外壁相互貼合，且貫穿孔的孔壁和鎖定銷的外壁光滑，因此在刀架變形時，相對于螺紋安裝的方式，難以出現將貫穿孔將鎖定銷卡緊的問題，進而在刀架產生變形需要更換時，也能夠達到便于拆卸刀齒的目的；

12、2.該一種便于更換尖頭和刀柄的壓榨輥轉孔用銑刀，在安裝限位板，并將鎖定銷插入銷孔的內部對限位板進行固定后，向下按壓固定插板，使固定插板沿著導軌的直線方向向下移動，此時固定插板的兩側會卡入兩側限位槽的內部，由于固定插板遠離導向塊的一側為弧面設置，因此在固定插板向下移動的過程中，會推動鎖定銷和限位板相互遠離，使限位板與安裝槽貼緊，進而提高壓塊對刀齒的壓力，達到提高刀齒的穩定性的目的。

技術特征：

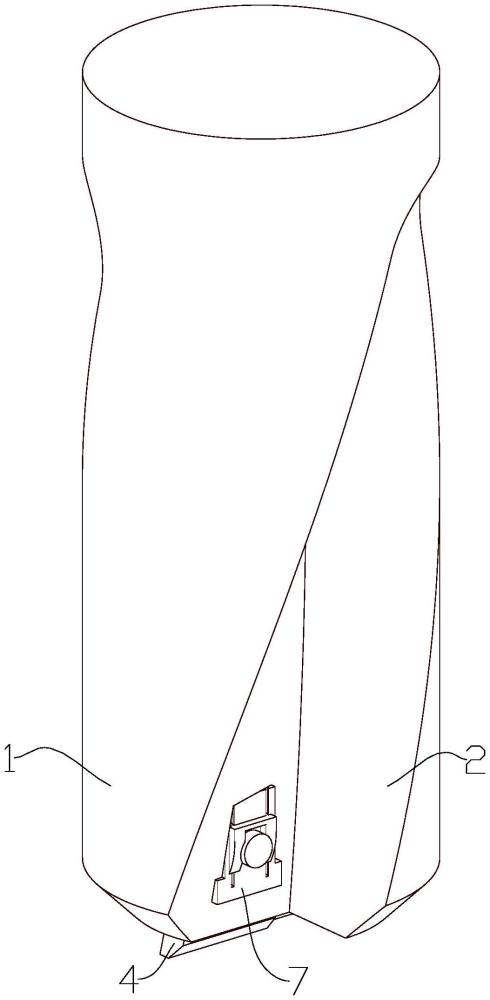

1.一種便于更換尖頭和刀柄的壓榨輥轉孔用銑刀，其特征在于，包括刀架（1），所述刀架（1）的外周側開設有導向槽（2），所述刀架（1）的底端靠近所述導向槽（2）的位置開設有插槽（3），所述插槽（3）的內部安裝有刀齒（4），所述插槽（3）的內部頂端開設有延伸槽（5），且所述延伸槽（5）貫穿所述銑刀并延伸至相鄰的所述導向槽（2）的內部；

2.根據權利要求1所述的一種便于更換尖頭和刀柄的壓榨輥轉孔用銑刀，其特征在于，所述鎖定銷（11）的一端設置有擴張頭（12）。

3.根據權利要求2所述的一種便于更換尖頭和刀柄的壓榨輥轉孔用銑刀，其特征在于，所述貫穿孔（10）與所述擴張頭（12）相對應的位置設置有外延孔（13），且外延孔（13）的孔徑等于擴張頭（12）的直徑。

4.根據權利要求3所述的一種便于更換尖頭和刀柄的壓榨輥轉孔用銑刀，其特征在于，所述限位板（7）的一側開設有兩條導軌（14），所述導軌（14）的內部均滑動設置有導向塊（15），兩所述導向塊（15）共同固定連接有固定插板（16）。

5.根據權利要求4所述的一種便于更換尖頭和刀柄的壓榨輥轉孔用銑刀，其特征在于，所述鎖定銷（11）的外表面開設有與所述固定插板（16）相配合的限位槽（17）。

6.根據權利要求5所述的一種便于更換尖頭和刀柄的壓榨輥轉孔用銑刀，其特征在于，所述壓塊（8）的一側設置有定位插桿（18），所述刀齒（4）的側壁開設有與所述定位插桿（18）相配合的定位插孔（19）。

技術總結
本技術涉及一種便于更換尖頭和刀柄的壓榨輥轉孔用銑刀，包括刀架，所述刀架的外周側開設有導向槽，所述刀架的底端靠近所述導向槽的位置開設有插槽，所述插槽的內部安裝有刀齒，所述插槽的內部頂端開設有延伸槽。本技術涉及鉆孔銑刀技術領域。該一種便于更換尖頭和刀柄的壓榨輥轉孔用銑刀，在產生撞刀而導致刀架變形時，由于鎖定銷處在刀架的內部，因此鎖定銷難以受到外界的沖擊力，并且貫穿孔的孔壁與鎖定銷的外壁相互貼合，且貫穿孔的孔壁和鎖定銷的外壁光滑，因此在刀架變形時，相對于螺紋安裝的方式，難以出現將貫穿孔將鎖定銷卡緊的問題，進而在刀架產生變形需要更換時，也能夠達到便于拆卸刀齒的目的。

技術研發人員：劉明洲,劉威,張彩虹,董軍亮,張麥霞
受保護的技術使用者：沁陽市中天科技發展有限公司
技術研發日：20240723
技術公布日：2025/4/28
