本技術涉及電纜切割，特別涉及一種電纜生產用切割裝置。

背景技術：

1、電纜是一種電能或信號傳輸裝置，通常是由幾根或幾組導線絞合而成的類似繩索的電纜，在電纜進行生產加工過程中，都需要對其進行分段，在分段時則需要采用到切割裝置，中國實用新型專利，授權公告號“cn219274333u”，公開了一種電纜生產用電纜切割裝置，包括傳動箱體，所述傳動箱體的內部轉動連接有雙向螺桿，所述雙向螺桿的一端伸出所述傳動箱體的側壁且連接有調節輪，所述傳動箱體的內部設有兩個導軌，兩個所述導軌上分別滑動連接有兩個滑塊，所述雙向螺桿上螺紋連接有兩個移動梁，兩個所述移動梁的兩端分別與所述滑塊固定連接，所述滑塊的上固定連接有夾持件，所述傳動箱體的上壁開設有兩個滑槽，所述傳動箱體的上表面設有切割組件。

2、上述技術方案解決了現有技術中的切割設備對電纜切割時，產生側向力會使電纜發生滑動而導致電纜截面不齊的問題，但是上述技術方案仍然存在一定的缺陷，在對電纜進行切割前，通過人工驅動多組夾持板對帶切割區域兩端進行固定，從而進行切割作業，然后在切割結束后，仍需人工驅動多組夾持板解除電纜的固定，操作較為繁瑣，不便于對電纜進行切割，為此本實用新型提出一種新型的解決方案。

技術實現思路

1、本實用新型的目的在于至少解決現有技術中存在的技術問題之一，提供一種電纜生產用切割裝置，能夠解決在對電纜進行切割前，通過人工驅動多組夾持板對帶切割區域兩端進行固定，從而進行切割作業，然后在切割結束后，仍需人工驅動多組夾持板解除電纜的固定，操作較為繁瑣，不便于對電纜進行切割的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種電纜生產用切割裝置，包括工作臺；

3、限位組件，限位組件設置在工作臺上，限位組件包括固定支架，固定支架固定連接在工作臺上，固定支架的內壁固定連接有液壓桿，液壓桿的輸出端固定連接有裁切刀安裝板，裁切刀安裝板的下端固定連接有電纜裁切刀；

4、其中，裁切刀安裝板的表面滑動連接有兩個活動桿，兩個活動桿的下端固定連接有電纜固定板，兩個活動桿的表面均套接有彈簧，兩個彈簧的上下兩端分別與裁切刀安裝板和電纜固定板固定連接；

5、其中，工作臺上固定連接有電纜切割臺，電纜切割臺的表面開設有電纜槽和切割槽。

6、優選的，所述活動桿、電纜固定板和彈簧的數量均有兩組，分別對稱設置在電纜裁切刀的表面。

7、優選的，所述工作臺上開設有凹槽，工作臺的側面固定連接有第一驅動電機，第一驅動電機的輸出端固定連接有雙向螺紋桿，雙向螺紋桿與工作臺轉動連接；

8、其中，雙向螺紋桿的表面螺紋套接有移動塊，移動塊與凹槽的內壁滑動連接。

9、優選的，所述移動塊的上端固定連接有連接支架，連接支架的上端固定連接有第二驅動電機；

10、其中，第二驅動電機的輸出端固定連接有電纜引導輪，電纜引導輪與連接支架轉動連接。

11、優選的，所述移動塊、連接支架和電纜引導輪的數量均有兩個，分別對稱設置在雙向螺紋桿的兩側。

12、優選的，所述工作臺上固定連接有第一電纜引導架和第二電纜引導架，第一電纜引導架和第二電纜引導架均有兩個。

13、與現有技術相比，本實用新型的有益效果是：

14、1、該電纜生產用切割裝置，通過電纜裁切刀和電纜固定板的隨動性，便于電纜固定板隨著電纜裁切刀的移動而移動，便于對電纜進行固定和切割，可以確保電纜處于一個相對穩定和精確的位置，這有助于實現更精確的切割，提高該裝置對電纜切割的精確度，降低工作人員的工作量，提升該裝置的工作效率。

技術特征：

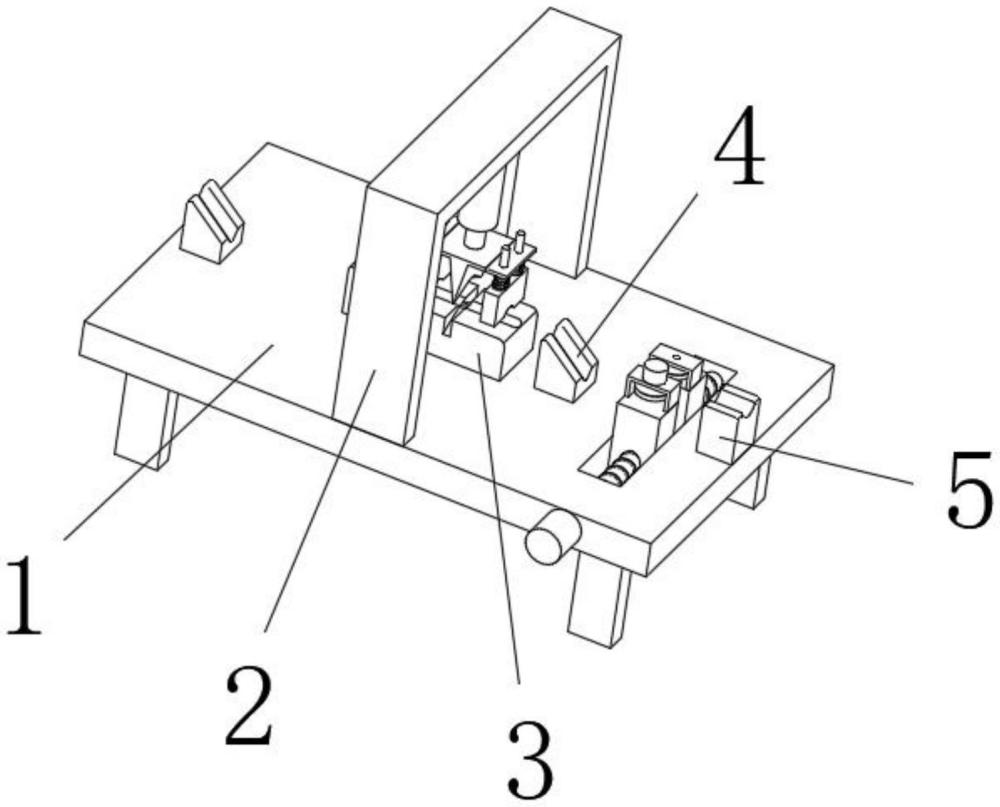

1.一種電纜生產用切割裝置，其特征在于：包括工作臺(1)；

2.根據權利要求1所述的一種電纜生產用切割裝置，其特征在于：所述活動桿(17)、電纜固定板(18)和彈簧(19)的數量均有兩組，分別對稱設置在電纜裁切刀(16)的表面。

3.根據權利要求1所述的一種電纜生產用切割裝置，其特征在于：所述工作臺(1)上開設有凹槽(8)，工作臺(1)的側面固定連接有第一驅動電機(7)，第一驅動電機(7)的輸出端固定連接有雙向螺紋桿(9)，雙向螺紋桿(9)與工作臺(1)轉動連接；

4.根據權利要求3所述的一種電纜生產用切割裝置，其特征在于：所述移動塊(10)的上端固定連接有連接支架(11)，連接支架(11)的上端固定連接有第二驅動電機(12)；

5.根據權利要求4所述的一種電纜生產用切割裝置，其特征在于：所述移動塊(10)、連接支架(11)和電纜引導輪(13)的數量均有兩個，分別對稱設置在雙向螺紋桿(9)的兩側。

6.根據權利要求1所述的一種電纜生產用切割裝置，其特征在于：所述工作臺(1)上固定連接有第一電纜引導架(4)和第二電纜引導架(5)，第一電纜引導架(4)和第二電纜引導架(5)均有兩個。

技術總結
本技術公開了一種電纜生產用切割裝置，涉及電纜切割技術領域。該電纜生產用切割裝置，包括工作臺；限位組件包括固定支架，固定支架的內壁固定連接有液壓桿，液壓桿的輸出端固定連接有裁切刀安裝板，裁切刀安裝板的下端固定連接有電纜裁切刀；裁切刀安裝板的表面滑動連接有兩個活動桿，兩個活動桿的下端固定連接有電纜固定板，工作臺上固定連接有電纜切割臺，電纜切割臺的表面開設有電纜槽和切割槽，通過電纜裁切刀和電纜固定板的隨動性，便于電纜固定板隨著電纜裁切刀的移動而移動，便于對電纜進行固定和切割，有助于實現更精確的切割，提高該裝置對電纜切割的精確度，降低工作人員的工作量，提升該裝置的工作效率。

技術研發人員：李年斌,陳文銘,陳再波
受保護的技術使用者：宜昌欣捷電纜材料有限公司
技術研發日：20240724
技術公布日：2025/4/28
