本發明涉及直驅內冷式軋機的，具體為一種分段式帶有對中組件的直驅內冷式軋機。

背景技術：

1、直驅內冷式軋機是一種先進的金屬軋制設備，其設計旨在提高傳動效率、簡化結構、降低噪音和污染，并提升產品的精度，這種直驅內冷式軋機具有傳動效率高、結構緊湊、噪音低、無污染、自動化程度高等優點，適用于各種金屬材料的高精度軋制加工。

2、常見的分段式帶有對中組件的直驅內冷式軋機在使用時，多組直驅內冷式軋機通常為固定式，不便于根據生產需要來調節間距，限制了生產線的靈活性，需要生產不同規格的產品時，固定的軋機間距可能無法滿足新的工藝要求，導致生產效率下降，同時其散熱大都為散熱孔進行散熱，散熱效率較低，散熱不良會導致軋機內部溫度過高，影響設備的正常運行，給人們的使用過程帶來了一定的不利影響，為此，我們提出一種分段式帶有對中組件的直驅內冷式軋機。

技術實現思路

1、解決的技術問題：針對現有技術的不足，本發明提供了一種分段式帶有對中組件的直驅內冷式軋機，具備間距調節、高效散熱等優點，通過設置的間距調節機構，導向架通過貫穿活動孔套設在導向桿的外壁，可加強導向穩定性，n型移動控制架卡合在移動控制架的外壁，控制電機驅動旋轉連接桿帶動齒輪進行轉動，齒輪與齒條相互咬合，可相互傳動，使n型移動控制架在移動控制架的上端進行移動，從而帶動n型移動控制架上端的直驅內冷式軋機進行移動調節，可以根據不同材料和產品規格的需求進行靈活調整，從而適應多種生產工藝，提高生產線的靈活性，通過設置的冷卻散熱機構，冷卻冷風機可制造冷風，出風控制泵可將冷風通過連接傳輸管傳輸至進風孔的內側，同時通過勻風風扇均勻的傳輸至直驅內冷式軋機的內側，支架在勻風風扇的下端可加強穩定性，防塵網通過定位外螺紋和定位內螺紋定位在進風孔的內壁，可起到防塵的作用，良好的散熱效果可以保持軋機在最佳工作溫度范圍內運行，避免因溫度過高而導致的工作效率下降，防止軋機因過熱而導致零部件損壞，延長設備的使用壽命，可以有效解決背景技術中的問題。

2、技術方案：為實現上述目的，本發明采取的技術方案為：一種分段式帶有對中組件的直驅內冷式軋機，包括控制底座，所述控制底座上端的一側固定連接有對中裝置主體，所述控制底座上端的另一側定位安裝有間距調節機構，所述間距調節機構的上端固定連接有直驅內冷式軋機，所述直驅內冷式軋機的上端定位安裝有冷卻散熱機構，所述間距調節機構包括有導向活動槽、導向桿、移動控制架、齒條、導向架、貫穿活動孔、n型移動控制架、內活動槽、控制電機、旋轉連接桿與齒輪。

3、優選的，所述導向活動槽均開設于控制底座上端的兩側，所述導向桿位于導向活動槽的內側，所述移動控制架位于控制底座的上端，所述齒條位于移動控制架的上端，所述導向架均位于直驅內冷式軋機下端的兩側，所述貫穿活動孔開設于導向架的內壁。

4、優選的，所述n型移動控制架位于直驅內冷式軋機下端的中部，所述內活動槽開設于n型移動控制架下端的內壁，所述控制電機位于n型移動控制架的一側，所述旋轉連接桿位于控制電機的一端且位于n型移動控制架的內部，所述齒輪位于旋轉連接桿的外壁且與齒條之間相互咬合。

5、優選的，所述導向桿的兩端均與導向活動槽的內壁固定連接，所述移動控制架的下端與控制底座的上端通過螺栓進行固定，所述齒條的下端與移動控制架的上端固定連接，所述導向架的上端均與直驅內冷式軋機下端的兩側固定連接，所述導向架通過貫穿活動孔套設在導向桿的外壁。

6、優選的，所述n型移動控制架的上端與直驅內冷式軋機下端的中部固定連接，所述控制電機的一端與n型移動控制架的一側通過螺栓進行固定，所述旋轉連接桿的一端貫穿n型移動控制架的內壁且與控制電機進行連接，所述齒輪的內壁與旋轉連接桿的外壁固定連接。

7、優選的，所述冷卻散熱機構包括有冷卻冷風機、出風控制泵、連接傳輸管、進風孔、定位內螺紋、支架、勻風風扇、防塵網與定位外螺紋，所述冷卻冷風機位于直驅內冷式軋機上端的一側，所述出風控制泵位于冷卻冷風機的上端。

8、優選的，所述進風孔開設于直驅內冷式軋機上端的一側，所述定位內螺紋開設于進風孔的內壁，所述連接傳輸管位于出風控制泵和進風孔之間，所述支架位于進風孔內壁的下端，所述勻風風扇位于支架的上端，所述防塵網位于進風孔內壁的上端，所述定位外螺紋開設于防塵網的外壁。

9、優選的，所述冷卻冷風機的下端與控制底座的上端固定連接，所述出風控制泵的下端與冷卻冷風機的上端固定連接，所述支架的外壁與進風孔的內壁固定連接，所述勻風風扇的下端與支架的上端固定連接。

10、優選的，所述防塵網通過定位外螺紋和定位內螺紋定位在進風孔的內壁，所述連接傳輸管的一端與出風控制泵的上端固定連接，所述連接傳輸管的另一端與進風孔的上端固定連接。

11、有益效果：與現有技術相比，本發明提供了一種分段式帶有對中組件的直驅內冷式軋機，具備以下有益效果：

12、1、該一種分段式帶有對中組件的直驅內冷式軋機，通過設置的間距調節機構，導向架通過貫穿活動孔套設在導向桿的外壁，可加強導向穩定性，n型移動控制架卡合在移動控制架的外壁，控制電機驅動旋轉連接桿帶動齒輪進行轉動，齒輪與齒條相互咬合，可相互傳動，使n型移動控制架在移動控制架的上端進行移動，從而帶動n型移動控制架上端的直驅內冷式軋機進行移動調節，可以根據不同材料和產品規格的需求進行靈活調整，從而適應多種生產工藝，提高生產線的靈活性，便于調節了每組直驅內冷式軋機之間的間距。

13、2、該一種分段式帶有對中組件的直驅內冷式軋機，通過設置的冷卻散熱機構，冷卻冷風機可制造冷風，出風控制泵可將冷風通過連接傳輸管傳輸至進風孔的內側，同時通過勻風風扇均勻的傳輸至直驅內冷式軋機的內側，支架在勻風風扇的下端可加強穩定性，防塵網通過定位外螺紋和定位內螺紋定位在進風孔的內壁，可起到防塵的作用，良好的散熱效果可以保持軋機在最佳工作溫度范圍內運行，避免因溫度過高而導致的工作效率下降，防止軋機因過熱而導致零部件損壞，延長設備的使用壽命。

技術特征：

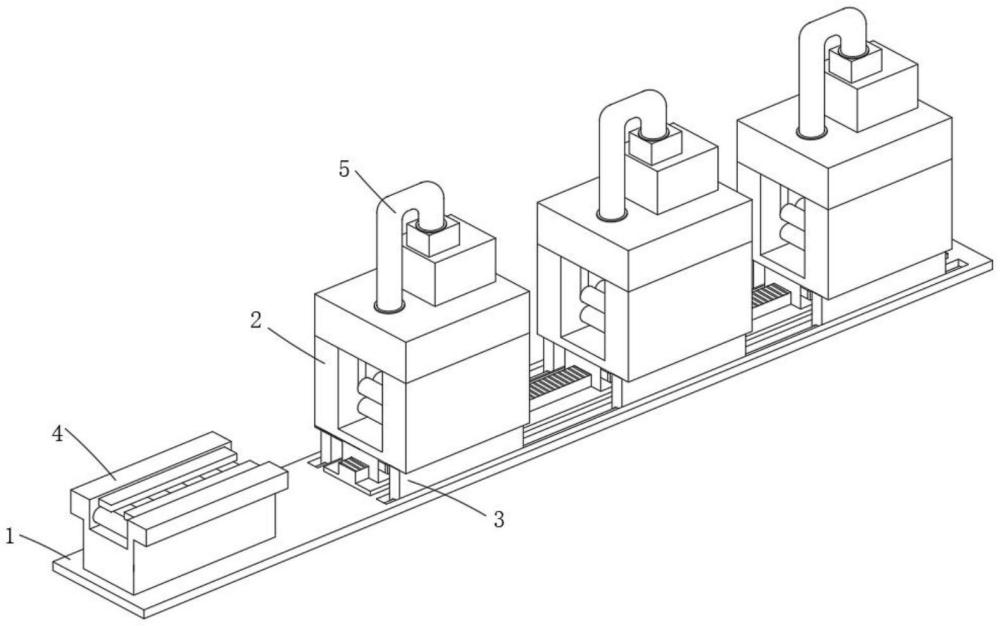

1.一種分段式帶有對中組件的直驅內冷式軋機，包括控制底座(1)，其特征在于：所述控制底座(1)上端的一側固定連接有對中裝置主體(4)，所述控制底座(1)上端的另一側定位安裝有間距調節機構(3)，所述間距調節機構(3)的上端固定連接有直驅內冷式軋機(2)，所述直驅內冷式軋機(2)的上端定位安裝有冷卻散熱機構(5)，所述間距調節機構(3)包括有導向活動槽(301)、導向桿(302)、移動控制架(303)、齒條(304)、導向架(305)、貫穿活動孔(306)、n型移動控制架(307)、內活動槽(308)、控制電機(309)、旋轉連接桿(310)與齒輪(311)。

2.根據權利要求1所述的一種分段式帶有對中組件的直驅內冷式軋機，其特征在于：所述導向活動槽(301)均開設于控制底座(1)上端的兩側，所述導向桿(302)位于導向活動槽(301)的內側，所述移動控制架(303)位于控制底座(1)的上端，所述齒條(304)位于移動控制架(303)的上端，所述導向架(305)均位于直驅內冷式軋機(2)下端的兩側，所述貫穿活動孔(306)開設于導向架(305)的內壁。

3.根據權利要求2所述的一種分段式帶有對中組件的直驅內冷式軋機，其特征在于：所述n型移動控制架(307)位于直驅內冷式軋機(2)下端的中部，所述內活動槽(308)開設于n型移動控制架(307)下端的內壁，所述控制電機(309)位于n型移動控制架(307)的一側，所述旋轉連接桿(310)位于控制電機(309)的一端且位于n型移動控制架(307)的內部，所述齒輪(311)位于旋轉連接桿(310)的外壁且與齒條(304)之間相互咬合。

4.根據權利要求3所述的一種分段式帶有對中組件的直驅內冷式軋機，其特征在于：所述導向桿(302)的兩端均與導向活動槽(301)的內壁固定連接，所述移動控制架(303)的下端與控制底座(1)的上端通過螺栓進行固定，所述齒條(304)的下端與移動控制架(303)的上端固定連接，所述導向架(305)的上端均與直驅內冷式軋機(2)下端的兩側固定連接，所述導向架(305)通過貫穿活動孔(306)套設在導向桿(302)的外壁。

5.根據權利要求4所述的一種分段式帶有對中組件的直驅內冷式軋機，其特征在于：所述n型移動控制架(307)的上端與直驅內冷式軋機(2)下端的中部固定連接，所述控制電機(309)的一端與n型移動控制架(307)的一側通過螺栓進行固定，所述旋轉連接桿(310)的一端貫穿n型移動控制架(307)的內壁且與控制電機(309)進行連接，所述齒輪(311)的內壁與旋轉連接桿(310)的外壁固定連接。

6.根據權利要求5所述的一種分段式帶有對中組件的直驅內冷式軋機，其特征在于：所述冷卻散熱機構(5)包括有冷卻冷風機(501)、出風控制泵(502)、連接傳輸管(503)、進風孔(504)、定位內螺紋(505)、支架(506)、勻風風扇(507)、防塵網(508)與定位外螺紋(509)，所述冷卻冷風機(501)位于直驅內冷式軋機(2)上端的一側，所述出風控制泵(502)位于冷卻冷風機(501)的上端。

7.根據權利要求6所述的一種分段式帶有對中組件的直驅內冷式軋機，其特征在于：所述進風孔(504)開設于直驅內冷式軋機(2)上端的一側，所述定位內螺紋(505)開設于進風孔(504)的內壁，所述連接傳輸管(503)位于出風控制泵(502)和進風孔(504)之間，所述支架(506)位于進風孔(504)內壁的下端，所述勻風風扇(507)位于支架(506)的上端，所述防塵網(508)位于進風孔(504)內壁的上端，所述定位外螺紋(509)開設于防塵網(508)的外壁。

8.根據權利要求7所述的一種分段式帶有對中組件的直驅內冷式軋機，其特征在于：所述冷卻冷風機(501)的下端與控制底座(1)的上端固定連接，所述出風控制泵(502)的下端與冷卻冷風機(501)的上端固定連接，所述支架(506)的外壁與進風孔(504)的內壁固定連接，所述勻風風扇(507)的下端與支架(506)的上端固定連接。

9.根據權利要求8所述的一種分段式帶有對中組件的直驅內冷式軋機，其特征在于：所述防塵網(508)通過定位外螺紋(509)和定位內螺紋(505)定位在進風孔(504)的內壁，所述連接傳輸管(503)的一端與出風控制泵(502)的上端固定連接，所述連接傳輸管(503)的另一端與進風孔(504)的上端固定連接。

技術總結
本發明公開了一種分段式帶有對中組件的直驅內冷式軋機，包括控制底座，所述控制底座上端的一側固定連接有對中裝置主體，所述控制底座上端的另一側定位安裝有間距調節機構，所述間距調節機構的上端固定連接有直驅內冷式軋機。本發明所述的一種分段式帶有對中組件的直驅內冷式軋機，通過設置的間距調節機構，可以根據不同材料和產品規格的需求進行靈活調整，從而適應多種生產工藝，提高生產線的靈活性，通過設置的冷卻散熱機構，可加強散熱效果，良好的散熱效果可以保持軋機在最佳工作溫度范圍內運行，避免因溫度過高而導致的工作效率下降，防止軋機因過熱而導致零部件損壞，延長設備的使用壽命。

技術研發人員：高海濤,張興
受保護的技術使用者：南通鑫藝達電子材料有限公司
技術研發日：
技術公布日：2025/4/24
