本發明涉及通訊機柜加工，具體涉及一種通訊機柜折彎成型裝置。

背景技術：

1、隨著經濟的發展，科技水平的不斷提高，我國的通訊行業發展的非常迅速，通訊機柜在日常生活中使用的越來越多了，通訊機柜通常是指用在通訊方面的機箱機柜，主要起到保護內部零部件的作用，通訊機柜在生產加工時需要使用板材折彎成型設備進行加工，現有的板材折彎成型設備在使用時，基本是利用模具折彎或折彎機折彎加工，板材在折彎后，由于應力作用，板材經常會出現折彎回彈，從而造成板材的折彎角度不夠準確，影響通訊機柜的加工，通訊機柜的板材面積較大，板材折彎后受自身重力也容易造成回彈現象，影響通訊機柜的尺寸精度以及形狀的穩定性，為此，需要一種通訊機柜折彎成型裝置。

技術實現思路

1、為解決現有技術的不足，本發明的目的提供一種通訊機柜折彎成型裝置。

2、為實現上述技術目的，本發明所采用的技術方案如下。

3、一種通訊機柜折彎成型裝置，其包括：

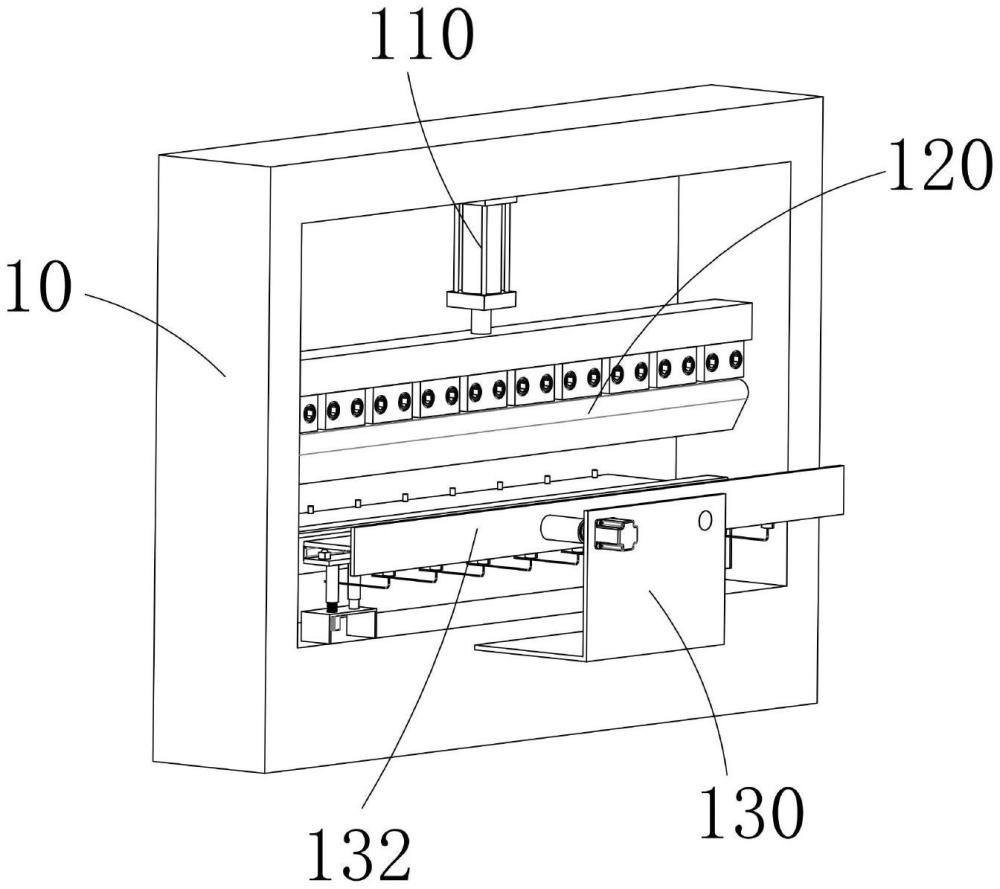

4、支撐架、氣缸、上模、承載殼體、下模，氣缸設置于支撐架的頂部，上模設置于氣缸的底端，承載殼體設置于支撐架的底座上，且處于氣缸的正下方，承載殼體為長方體殼體，下模設置于承載殼體的頂部，支撐架的底座上設置有承托防護機構一、承托防護機構二，承托防護機構一、承托防護機構二處于下模的兩側，承托防護機構一、承托防護機構二的結構相同且呈對稱布置，下模內部設置有用于對下模進行加熱的加熱塊，加熱塊設置有多個且沿著下模的長度方向均勻間隔排列。

5、作為本技術方案的進一步改進，承托防護機構一包括承托板一，承托防護機構二包括承托板二，承托板一與承托板二的安裝方式相同，承托防護機構二包括支撐座、升降組件、升降板，支撐座設置于支撐架的底座上，升降組件設置于支撐座上，升降板水平設置于升降組件的頂部，承托板二處于升降板的上方，初始狀態時，承托板二呈水平布置，升降板的頂面上設置有連接柱，連接柱設置有多個且沿著升降板的長度方向均勻間隔排列，承托板二的底部與連接柱之間通過球體轉動連接，承托板一、承托板二的頂部板面的中間位置設置有接觸傳感器。

6、作為本技術方案的進一步改進，承載殼體內設置有電源、正極座、負極座，正極座、負極座分別與電源的正負極接觸，正極座、負極座處于承載殼體內且處于承載殼體的底部，正極座、負極座呈平行布置且與承載殼體的長度相同，加熱塊的底部通過連接線連接有正極塊、負極塊，正極塊、負極塊設置有多組且與多個加熱塊一一對應，正極塊處于正極座的正上方，負極塊處于負極座的正上方，正極塊與下模的底部之間通過伸縮套連接，負極塊與下模的底部之間通過伸縮套連接，連接線處于伸縮套內，伸縮套內為封閉狀態，承托板二的板面上設置有用于觸發伸縮套伸展的觸發組件。

7、作為本技術方案的進一步改進，觸發組件設置有多組且與多個加熱塊一一對應，觸發組件包括連接筒、壓板、壓柱、連通管，連接筒設置于承托板二的底部板面，壓板匹配設置于連接筒內，連接筒內套設有彈簧，彈簧的一端與壓板的底部接觸，彈簧的另一端與連接筒的底部接觸，壓柱的底部與壓板固定連接，壓柱的頂部穿過連接筒、承托板二的板面豎直向上延伸，連通管的一端與連接筒的底部連通，連通管的另一端與伸縮套連通，連接筒內存有氣體。

8、作為本技術方案的進一步改進，支撐架的底座的側壁處固定設置有固定板，固定板的板面上設置有移位機構，移位機構的端部豎直設置有移位板，移位板靠近承托板二。

9、本發明與現有技術相比，取得的進步以及優點在于本發明使用過程中，板材鋪設于下模上后，氣缸驅動上模下移對板材進行折彎，下模受熱后對板材的折彎處進行加熱，從而改變板材的分子結構，減小板材折彎后的回彈，提高機柜的折彎加工精度，對板材進行折彎后，承托防護機構一、承托防護機構二用于對板材的懸置端進行托舉，阻礙板材受自身重力造成板材折彎處的回彈；

10、當承托板一、承托板二緊貼折彎板的底部板面時，能夠使正極塊、負極塊分別與正極座、負極座接觸，電源與加熱塊之間構成電性連接，從而對加熱塊進行通電，通過設置多個加熱塊、多組觸發組件，能夠適應對不同長度的板材進行加熱，避免電能的浪費。

技術特征：

1.一種通訊機柜折彎成型裝置，其特征在于，其包括：

2.根據權利要求1所述一種通訊機柜折彎成型裝置，其特征在于，承托防護機構一包括承托板一，承托防護機構二包括承托板二，承托板一與承托板二的安裝方式相同，承托防護機構二包括支撐座、升降組件、升降板，支撐座設置于支撐架的底座上，升降組件設置于支撐座上，升降板水平設置于升降組件的頂部，承托板二處于升降板的上方，初始狀態時，承托板二呈水平布置，升降板的頂面上設置有連接柱，連接柱設置有多個且沿著升降板的長度方向均勻間隔排列，承托板二的底部與連接柱之間通過球體轉動連接，承托板一、承托板二的頂部板面的中間位置設置有接觸傳感器。

3.根據權利要求2所述一種通訊機柜折彎成型裝置，其特征在于，承載殼體內設置有電源、正極座、負極座，正極座、負極座分別與電源的正負極接觸，正極座、負極座處于承載殼體內且處于承載殼體的底部，正極座、負極座呈平行布置且與承載殼體的長度相同，加熱塊的底部通過連接線連接有正極塊、負極塊，正極塊、負極塊設置有多組且與多個加熱塊一一對應，正極塊處于正極座的正上方，負極塊處于負極座的正上方。

4.根據權利要求3所述一種通訊機柜折彎成型裝置，其特征在于，正極塊與下模的底部之間通過伸縮套連接，負極塊與下模的底部之間通過伸縮套連接，連接線處于伸縮套內，伸縮套內為封閉狀態，承托板二的板面上設置有用于觸發伸縮套伸展的觸發組件。

5.根據權利要求4所述一種通訊機柜折彎成型裝置，其特征在于，觸發組件設置有多組且與多個加熱塊一一對應，觸發組件包括連接筒、壓板、壓柱、連通管，連接筒設置于承托板二的底部板面，壓板匹配設置于連接筒內，連接筒內套設有彈簧，彈簧的一端與壓板的底部接觸，彈簧的另一端與連接筒的底部接觸，壓柱的底部與壓板固定連接，壓柱的頂部穿過連接筒、承托板二的板面豎直向上延伸，連通管的一端與連接筒的底部連通，連通管的另一端與伸縮套連通，連接筒內存有氣體。

6.根據權利要求5所述一種通訊機柜折彎成型裝置，其特征在于，支撐架的底座的側壁處固定設置有固定板，固定板的板面上設置有移位機構，移位機構的端部豎直設置有移位板，移位板靠近承托板二。

技術總結
本發明涉及通訊機柜加工技術領域，具體公布了一種通訊機柜折彎成型裝置，其包括：支撐架、氣缸、上模、承載殼體、下模，氣缸設置于支撐架的頂部，上模設置于氣缸的底端，承載殼體設置于支撐架的底座上，且處于氣缸的正下方，承載殼體為長方體殼體，下模設置于承載殼體的頂部，支撐架的底座上設置有承托防護機構一、承托防護機構二，板材鋪設于下模上后，氣缸驅動上模下移對板材進行折彎，下模受熱后對板材的折彎處進行加熱，從而改變板材的分子結構，減小板材折彎后的回彈，提高機柜的折彎加工精度，對板材進行折彎后，承托防護機構一、承托防護機構二用于對板材的懸置端進行托舉，阻礙板材受自身重力造成板材折彎處的回彈。

技術研發人員：付志平,李靜
受保護的技術使用者：江西省銳興通訊設備有限公司
技術研發日：
技術公布日：2025/4/24
