本發明屬于接頭組裝設備，尤其涉及一種氣管接頭組裝設備。

背景技術：

1、氣動接頭一般包括快插類、快擰類、卡套類、閥類等。其中，快插接頭是一種在管道連接中廣泛使用的元件，它具有安裝快速、拆卸方便、密封可靠等優點。快插接頭通常由接頭本體(公頭/母頭)、密封圈/消音墊、卡簧等部件組成，其中，公頭里面放置密封圈，母頭里面放置消音墊。其工作原理是通過卡簧或其他機械結構將插入的氣管牢固地固定在接頭內部，并依靠密封圈實現密封，防止泄漏。

2、現有技術中氣管接頭裝配設備自動化程度不高，需要在一定程度上依賴人工，效率和良品率均不能滿足需求。而且現有的氣管接頭裝配設備要么只能組裝公頭和氣管，要么只能組裝母頭和氣管，無法再同一臺機器上實現公頭、母頭與氣管的組裝。

3、有鑒于此，本發明旨在提供一種氣管接頭組裝設備，其通過巧妙的結構設計，能夠?qū)崿F(xiàn)自動化地快速精準的接頭裝配，且結構簡單，造價低，而且公頭和母頭共用一個設備，可以單獨生產公頭，也可以單獨生產母頭，還可以同時生產公頭和母頭，適用范圍廣，成本低。

技術實現思路

1、本發明的目的在于：針對現有技術的不足，而提供氣管接頭組裝設備，其通過巧妙的結構設計，能夠?qū)崿F(xiàn)自動化地快速精準的接頭裝配，且結構簡單，造價低，而且公頭和母頭共用一個設備，可以單獨生產公頭，也可以單獨生產母頭，還可以同時生產公頭和母頭，適用范圍廣，成本低。

2、為了達到上述目的，本發明采用如下技術方案：

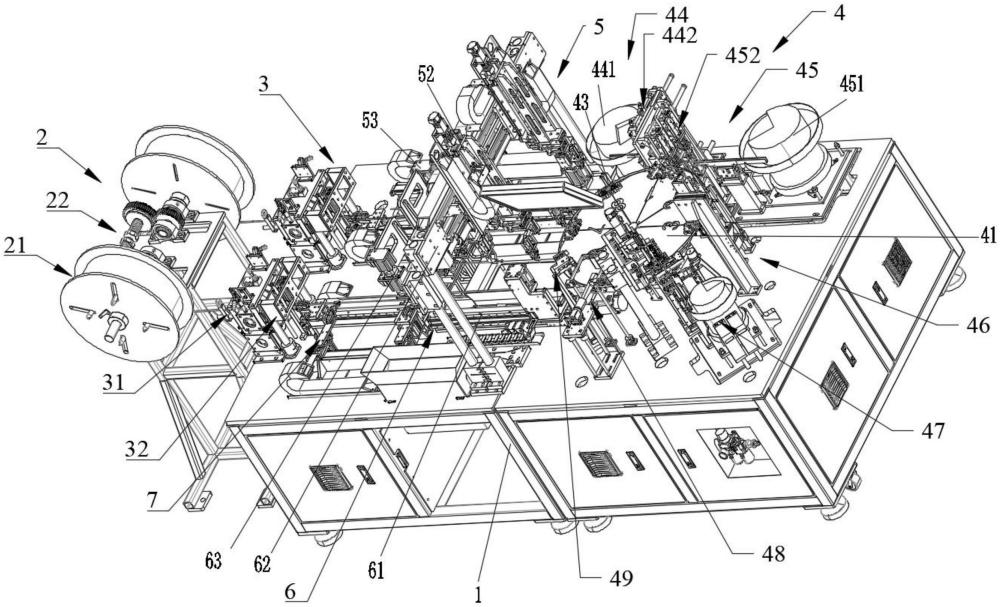

3、一種氣管接頭組裝設備，包括機架、控制系統和由控制系統控制且設置于所述機架上的如下機構：

4、用于提供氣管的氣管緩存機構；

5、用于對氣管進行送料并裁切至所需長度的氣管送料裁切機構；

6、用于將o型圈裝入公頭內、將消音墊裝入母頭內的轉盤組件；

7、用于將氣管裝入已裝配好o型圈的公頭組件內的公頭-氣管裝配機構；

8、用于將氣管裝入已裝配好消音墊的母頭組件內的母頭-氣管裝配機構；

9、以及用于將裁切好的氣管送至公頭-氣管裝配機構或母頭-氣管裝配機構的取料平臺。

10、作為本發明氣管接頭組裝設備的一種改進，所述氣管緩存機構包括設置于所述機架上的氣管緩存放料盤和與所述氣管緩存放料盤連接的阻尼結構；

11、所述氣管緩存放料盤包括第一限位板、第二限位板、旋轉軸和設置于所述第一限位板與所述第二限位板之間的若干導柱，所述第一限位板和所述第二限位板套設于所述旋轉軸上；若干所述導柱和所述第一限位板、所述第二限位板共同形成氣管纏繞空間；

12、所述阻尼結構包括第一齒輪、第二齒輪、阻尼、彈性部件和螺栓，所述第一齒輪套設于所述旋轉軸上，所述第二齒輪與所述第一齒輪嚙合，所述第二齒輪、所述阻尼、所述彈性部件和所述螺栓依次套設于轉軸上。

13、作為本發明氣管接頭組裝設備的一種改進，所述氣管送料裁切機構包括設置于所述機架上的氣管整平機構和裁切機構，所述氣管整平機構包括上輥輪和下輥輪，所述上輥輪和所述下輥輪之間形成可供氣管通過的間隙，所述上輥輪上設置有可調整所述間隙的調節機構；所述裁切機構包括上裁切氣缸、由所述上裁切氣缸驅動的上切刀、下裁切氣缸和由所述下裁切氣缸驅動的下切刀。

14、作為本發明氣管接頭組裝設備的一種改進，所述氣管整平機構還包括氣管導向機構；所述氣管導向機構包括依次設置的導向環和第一導向塊，所述第一導向塊上設置有第一導向凹槽和設置于所述第一導向凹槽兩側的導向擋塊；所述氣管導向機構還包括第二導向塊，所述第二導向塊上設置有第二導向凹槽，所述第一導向塊和所述第二導向塊分設于所述上輥輪的兩端，所述第二導向塊靠近所述裁切機構設置；

15、所述調節機構包括氣缸、頂塊、調節柱、安裝塊和彈性部件，所述氣缸與所述頂塊連接，所述調節柱的一端與所述頂塊連接，所述調節柱的另一端穿過所述安裝塊，所述彈性部件設置于所述頂塊和所述安裝塊之間。

16、作為本發明氣管接頭組裝設備的一種改進，所述轉盤組件包括轉盤、用于驅動所述轉盤轉動的凸輪分割器、設置于所述轉盤上的載具、依次設置于所述轉盤周邊的公頭供料取料組件、母頭供料取料組件、o型圈供料放料組件、消音墊供料放料組件、公頭o型圈檢測ccd和母頭消音墊檢測ccd。

17、作為本發明氣管接頭組裝設備的一種改進，所述公頭供料取料組件包括公頭振動盤和公頭上料機構，所述公頭上料機構包括第一安裝板、設置于所述第一安裝板的第一筆型氣缸，所述第一筆型氣缸連接有第一升降氣缸，所述第一升降氣缸下方設置有第一夾爪氣缸，所述第一夾爪氣缸下方設置有公頭夾爪；

18、所述母頭供料取料組件包括母頭振動盤和母頭上料機構，所述母頭上料機構包括設置于所述第一安裝板的第二筆型氣缸，所述第二筆型氣缸連接有第二升降氣缸，所述第二升降氣缸下方設置有第二夾爪氣缸，所述第二夾爪氣缸下方設置有母頭夾爪。

19、作為本發明氣管接頭組裝設備的一種改進，所述o型圈供料放料組件、消音墊供料放料組件包括設置于所述機架上的密封圈料筒、用于將密封圈旋掃出料的旋掃出料組件和用于將密封圈夾取至下一工位的搬運組件，所述旋掃出料組件包括掃條和用于驅動所述掃條轉動的電機；

20、所述消音墊供料放料組件包括消音墊振動盤、第二安裝板、第三筆型氣缸、電機、升降機構、吸嘴及與吸嘴連接的吸嘴氣缸，所述升降機構與所述第三筆型氣缸連接且可橫向移動的設置于所述第二安裝板上，所述電機與所述升降機構連接，所述吸嘴設置于所述升降機構下方。

21、作為本發明氣管接頭組裝設備的一種改進，所述密封圈料筒包括側壁和底壁，所述側壁和底壁之間形成有可供密封圈穿過的狹縫，所述底壁上向上形成有凸起柱，所述掃條固定于連接柱上，所述連接柱套設于所述電機的輸出軸上，所述凸起柱套設于所述連接柱上；

22、所述掃條包括若干從所述連接柱向外發散的第一掃條和連接所述連接柱與所述凸起柱且從所述側壁穿出的第二掃條，所述底壁的下方設置有固定板，所述固定板上形成有與所述底壁匹配的凹槽，所述第一掃條設置于所述底壁和所述凹槽之間，所述凹槽上形成有可供密封圈排出的缺口，所述缺口還與運輸槽連通；

23、所述旋掃出料組件還包括設置于所述運輸槽上方的出料片，所述出料片與出料氣缸連接，所述出料氣缸可帶著所述出料片及密封圈運動至出料位；

24、所述搬運組件包括搬運橫移氣缸、搬運升降氣缸、等間距搬運氣缸、第三夾爪氣缸和第一取料夾爪，所述搬運橫移氣缸通過所述搬運升降氣缸與所述等間距搬運氣缸連接，所述第一夾爪氣缸通過第一連接板與所述等間距搬運氣缸連接。

25、作為本發明氣管接頭組裝設備的一種改進，所述公頭-氣管裝配機構包括公頭放料模組、用于從所述轉盤組件上夾取公頭并將其置于所述公頭放料模組上的公頭取料模組和第一氣管壓制機構。

26、作為本發明氣管接頭組裝設備的一種改進，所述母頭-氣管裝配機構包括母頭放料模組、用于從所述轉盤組件上夾取母頭并將其置于所述母頭放料模組上的母頭取料模組和第二氣管壓制機構。

27、本發明的工作原理為：氣管緩存機構用于提供氣管，將氣管送至氣管送料裁切機構內裁切到需要的長度，轉盤組件將o型圈裝入公頭內，并將消音墊裝入母頭內，取料平臺將切好的氣管運送至氣管壓制機構，然后通過公頭-氣管裝配機構將氣管裝入已裝配好o型圈的公頭組件內的，完成公頭-氣管的組裝；通過母頭-氣管裝配機構將氣管裝入已裝配好o型圈的母頭組件內，完成母頭-氣管的組裝。本發明中公頭和母頭裝配共用一個轉盤，設備有三種模式：?jiǎn)为?dú)生產公頭、單獨生產母頭、公母頭混合生產，設備全自動作業，僅需作業人員1人，自動化程度很高，且效率也很高。其通過巧妙的結構設計，能夠?qū)崿F(xiàn)自動化地快速精準的接頭裝配，且結構簡單，造價低，適用范圍廣，成本低。
