本申請涉及激光焊接領域，具體而言，涉及一種自帶保護設施的激光焊接裝置。

背景技術：

1、激光被認為是焊接的理想熱源，激光焊接是激光技術最重要的應用之一，它是利用偏光鏡反射激光產生的光束使其集中在聚焦裝置中產生巨大能量的光束，激光束與物質相互作用的特性對材料（包括金屬與非金屬）進行焊接的一門加工技術。激光焊接具有加熱集中，熱輸入少，變形小，焊接速度快（可達每分鐘幾米到十幾米），焊接深寬比大、質量高的優點，不僅適宜于常規材料，也特別適宜于難熔金屬，熱合金、鈦合金熱物理性能差別大的異種金屬、體積和厚度差別大的工件以及焊縫附近有受熱易燃，受熱易裂和受熱易爆的構件。焊縫美觀、漂亮，許多情況下焊縫可與母材等強。而且激光光束可以通過光纖傳送，因此可以省去復雜的光束傳送系統，適用于柔性制造系統或遠程加工。激光焊接既可以是點焊，也可以是連續縫焊。

2、公告號為cn202943362u的專利文件公開了一種自帶保護設施的激光焊接裝置。其可以保護激光保護設備，使其不會被飛濺的高溫碎屑損壞，延長了設備壽命。其包括激光焊接裝置本體，所述激光焊接裝置本體包括保護氣噴流裝置，所述激光焊接裝置本體下方安裝有保護鏡，其特征在于：所述保護鏡下方設置有防濺板，上述申請文件中雖然進行激光焊接時，飛濺的高溫金屬碎屑被阻擋在防濺板，防濺板上的噴流裝置朝著下方輸氣，阻止沒有被防濺板擋住的碎屑繼續向上飛濺到保護鏡上，但是在進行激光焊接時會飛渣，導致工作人員受傷，同時激光焊接機底部會掛渣，影響焊接。

技術實現思路

1、針對現有技術的不足，本發明提供了一種自帶保護設施的激光焊接裝置，解決了上述背景技術中提出的問題。

2、為實現上述目的，本申請提供了一種自帶保護設施的激光焊接裝置，包括機床，所述機床頂部裝配有電動滑軌，所述電動滑軌內壁滑動桿連接有電動滑塊，所述電動滑塊側面固定裝配有激光焊接機本體；

3、所述激光焊接機本體側面鉸接有伸縮桿，所述機床頂部固定連接有豎板，所述伸縮桿底部鉸接在豎板內壁，所述機床內壁滑動連接有擋板，所述擋板頂部固定連接有固定塊，所述固定塊側面裝配有橫桿，所述擋板正面鉸接有滑桿，所述機床正面開設有用于滑桿滑動的斜槽，所述機床頂部裝配有用于清理機床頂部的清渣裝置，所述機床頂部裝配有用于給電動滑軌輸送潤滑油的潤滑裝置。

4、優選的，所述固定塊內壁底部通過軸承轉動連接有轉桿，所述轉桿活動貫穿固定塊向頂部延伸，所述轉桿外壁固定套設有第一圓齒輪，所述電動滑塊側面裝配有第一齒條，所述轉桿頂部固定連接有打磨盤。

5、優選的，所述電動滑軌的行程與擋板最終升起高度的行程是一致的，所述第一齒條厚度是第一圓齒輪厚度的三倍。

6、優選的，所述清渣裝置包括第一彈性伸縮桿，所述第一彈性伸縮桿固定連接在固定塊背面，所述第一彈性伸縮桿底部固定連接有齒塊，所述機床滑動連接有第二彈性伸縮桿，所述第二彈性伸縮桿側面裝配有滑塊。

7、優選的，所述電動滑塊側面裝配有導磁體，所述導磁體側面裝配有第三彈性伸縮桿，所述導磁體側面磁力連接有永磁體，所述永磁體側面裝配有清渣刀。

8、優選的，所述機床頂部裝配有用于存放焊渣的收集盒，所述機床頂部開設有用于滑塊滑動的滑槽。

9、優選的，所述潤滑裝置包括第二齒條，所述第二齒條固定連接在滑桿正面，所述機床正面裝配有油箱，所述機床正面裝配有蠕動泵本體，所述蠕動泵本體輸出端正面固定連接有轉動桿，所述轉動桿外壁固定連接有第二圓齒輪。

10、優選的，所述蠕動泵本體側面裝配有第一軟管，且第一軟管遠離蠕動泵本體的一端固定連接在油箱側面，所述蠕動泵本體側面裝配有第二軟管，所述第二齒條與第二圓齒輪相互嚙合。

11、本申請的有益之處在于：

12、一、本申請通過設置擋板和滑桿等結構，在激光焊接機本體進行焊接時，擋板能夠隨著激光焊接機本體的移動而上升并靠攏，遮擋住焊接過程中產生的飛渣，防止飛渣對操作人員或設備造成傷害，起到保護作用，當電動滑塊滑動到盡頭時，通過第一齒條、第一圓齒輪、轉桿等，帶動打磨盤旋轉，對激光焊接機底部的焊渣進行打磨清理，避免焊渣堆積影響設備正常運行。

13、二、本申請通過電動滑塊帶動導磁體、第三彈性伸縮桿、永磁體和清渣刀向正面移動，同時擋板上升帶動第一彈性伸縮桿和齒塊移動，進而帶動第二彈性伸縮桿左右橫移，使清渣刀左右橫移并擠壓第三彈性伸縮桿，產生切割效果，提高了對焊渣的清理效果，使焊渣清理更加徹底。

14、三、本申請通過滑桿帶動第二齒條、第二圓齒輪、轉動桿和蠕動泵旋轉，蠕動泵將油箱中的潤滑油通過第一軟管吸取，再通過第二軟管排放到電動滑軌內部，對電動滑塊和電動滑軌進行潤滑，減少摩擦，提高其使用壽命，保證設備的穩定運行。

技術特征：

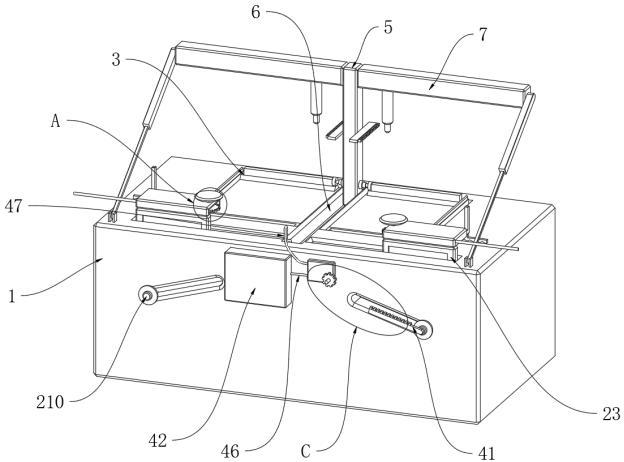

1.一種自帶保護設施的激光焊接裝置，包括機床（1），所述機床（1）頂部裝配有電動滑軌（6），所述電動滑軌（6）內壁滑動桿連接有電動滑塊（5），所述電動滑塊（5）側面固定裝配有激光焊接機本體（7）；

2.根據權利要求1所述的一種自帶保護設施的激光焊接裝置，其特征在于，所述固定塊（24）內壁底部通過軸承轉動連接有轉桿（26），所述轉桿（26）活動貫穿固定塊（24）向頂部延伸，所述轉桿（26）外壁固定套設有第一圓齒輪（27），所述電動滑塊（5）側面裝配有第一齒條（29），所述轉桿（26）頂部固定連接有打磨盤（28）。

3.根據權利要求2所述的一種自帶保護設施的激光焊接裝置，其特征在于，所述電動滑軌（6）的行程與擋板（23）最終升起高度的行程是一致的，所述第一齒條（29）厚度是第一圓齒輪（27）厚度的三倍。

4.根據權利要求1所述的一種自帶保護設施的激光焊接裝置，其特征在于，所述清渣裝置（3）包括第一彈性伸縮桿（31），所述第一彈性伸縮桿（31）固定連接在固定塊（24）背面，所述第一彈性伸縮桿（31）底部固定連接有齒塊（32），所述機床（1）滑動連接有第二彈性伸縮桿（33），所述第二彈性伸縮桿（33）側面裝配有滑塊（34）。

5.根據權利要求4所述的一種自帶保護設施的激光焊接裝置，其特征在于，所述電動滑塊（5）側面裝配有導磁體（35），所述導磁體（35）側面裝配有第三彈性伸縮桿（36），所述導磁體（35）側面磁力連接有永磁體（37），所述永磁體（37）側面裝配有清渣刀（38）。

6.根據權利要求5所述的一種自帶保護設施的激光焊接裝置，其特征在于，所述機床（1）頂部裝配有用于存放焊渣的收集盒（39），所述機床（1）頂部開設有用于滑塊（34）滑動的滑槽。

7.根據權利要求1所述的一種自帶保護設施的激光焊接裝置，其特征在于，所述潤滑裝置（4）包括第二齒條（41），所述第二齒條（41）固定連接在滑桿（210）正面，所述機床（1）正面裝配有油箱（42），所述機床（1）正面裝配有蠕動泵本體（43），所述蠕動泵本體（43）輸出端正面固定連接有轉動桿（44），所述轉動桿（44）外壁固定連接有第二圓齒輪（45）。

8.根據權利要求7所述的一種自帶保護設施的激光焊接裝置，其特征在于，所述蠕動泵本體（43）側面裝配有第一軟管（46），且第一軟管（46）遠離蠕動泵本體（43）的一端固定連接在油箱（42）側面，所述蠕動泵本體（43）側面裝配有第二軟管（47），所述第二齒條（41）與第二圓齒輪（45）相互嚙合。

技術總結
本申請公開了一種自帶保護設施的激光焊接裝置，屬于激光焊接領域，包括機床，所述機床頂部裝配有電動滑軌，所述電動滑軌內壁滑動桿連接有電動滑塊，所述電動滑塊側面固定裝配有激光焊接機本體；所述激光焊接機本體側面鉸接有伸縮桿。通過設置擋板和滑桿等結構，在激光焊接機本體進行焊接時，擋板能夠隨著激光焊接機本體的移動而上升并靠攏，遮擋住焊接過程中產生的飛渣，防止飛渣對操作人員或設備造成傷害，起到保護作用，當電動滑塊滑動到盡頭時，通過第一齒條、第一圓齒輪、轉桿等，帶動打磨盤旋轉，對激光焊接機底部的焊渣進行打磨清理，避免焊渣堆積影響設備正常運行。

技術研發人員：吳頔,楊小敏,謝杰,孔凡新,仲偉平,隋亞波
受保護的技術使用者：江蘇賽福隆智能裝備有限公司
技術研發日：
技術公布日：2025/4/24
