本技術涉及車架加工，具體涉及一種自行車車架加工用鉆孔裝置。

背景技術：

1、車架作為整個自行車的骨架，最大程度地決定、影響了騎行姿勢的正確性和舒適性。車架部件是構成自行車的基本結構體，也是自行車的骨架和主體，其他部件也都是直接或間接安裝在車架上的。

2、車架材質從最早的鉻鉬鋼、進化到鋁合金、然后是復合材料的運用如碳纖維，其他還有鈧合金、鎂合金、鈦合金等，業者不斷研發新材料配方，提升管件與結構設計能力并創新加工技術，只為了讓車架更輕、更強、更舒適且更流線美觀。。

3、自行車在進行生產時，需要在車架上對相關的零部件進行組裝安裝，同時也需要對車架進行鉆孔加工，從而方便相關零件進行組裝裝配。針對現有技術存在以下問題：

4、現有的裝置在實際的使用過程中，裝置在加工時，大都是采用人工進行固定的方式，人工操作的穩定性較差，很難保證車架鉆孔處與鉆頭處于垂直，導致鉆孔精度不高；同時裝置不具有收集碎屑的功能，需要使用人員在加工完成后手動清理碎屑，較為耗費時間與人力。

技術實現思路

1、為解決上述技術問題，本實用新型所采用的技術方案是：

2、一種自行車車架加工用鉆孔裝置，包括底座，所述底座的上端固定安裝有加工臺，所述加工臺的上端外部固定安裝有機架，所述加工臺的上端安裝有固定機構，所述機架的內側頂部安裝有移動組件，所述底座的內側安裝有吸塵機構，所述機架的右下端固定安裝有控制器，所述移動組件的下端安裝有電機一，所述電機一的輸出端傳動連接有鉆頭，所述加工臺的上端中部開設有凹槽，所述凹槽的底部等距分布有若干通孔。

3、優選的：所述固定機構包括兩組支板，兩組所述支板的下端與加工臺的上端固定連接，前側所述支板的內側轉動連接有雙向螺桿，所述雙向螺桿的外部螺紋連接有兩組螺紋座，后側所述支板的內側固定安裝有導向桿，所述導向桿的外部滑動連接有兩組導向塊，所述螺紋座和導向塊的上端固定安裝有固定架，所述固定架的頂部固定安裝有螺套，所述螺套的內側轉動連接有螺桿一，所述螺桿一的下端轉動連接有壓板，前側所述支板的左端固定安裝有電機二。

4、優選的：所述雙向螺桿的左端與電機二的輸出端傳動連接，所述螺桿的頂部固定安裝有旋鈕，所述固定架和壓板的相對面均固定連接有橡膠墊。

5、優選的：所述移動組件包括絲桿，所述絲桿的左右兩端與機架的頂部內側左右內壁轉動連接，所述絲桿的外表面螺紋連接有移動座，所述絲桿的上方安裝有限位桿，所述限位桿的外表面滑動連接有限位塊，所述移動座的下端固定安裝有液壓缸，所述機架的右上端固定安裝有電機三。

6、優選的：所述限位桿的左右兩端與機架的左右內壁固定連接，所述移動座的上端與限位塊的下端固定連接，所述絲桿的右端與電機三的輸出端傳動連接。

7、優選的：所述吸塵機構包括風機，所述風機的下端與底座的內部下端固定連接，所述風機的上端固定安裝有相連通的吸塵管，所述吸塵管的頂部固定安裝有相連通的吸塵罩，所述風機的右端固定安裝有相連通的輸送管，所述底座的內部右側固定安裝有集塵箱。

8、優選的：所述風機的上端與加工臺的下端中間固定連接，所述輸送管的右端與集塵箱的左上端固定連接，且相連通，所述集塵箱的正面活動鉸接有箱門。

9、優選的：所述電機一的底端與液壓缸的輸出端固定連接，所述通孔與吸塵罩相連通。

10、由于采用了上述技術方案，本實用新型相對現有技術來說，取得的技術進步是：

11、1、本實用新型提供一種自行車車架加工用鉆孔裝置，通過固定機構，通過支板、雙向螺桿、螺紋座、導向桿、導向塊、固定架、螺套、螺桿一、壓板、電機一的配合下，可利用固定架和壓板來擠壓固定車架，從而達到了很好的固定效果，保證了車架鉆孔處與鉆頭處于垂直極大的提高了鉆孔的精度和質量，同時裝置能夠?qū)崿F(xiàn)對不同長度的車架進行固定，大大增強了裝置的使用范圍。

12、2、本實用新型提供一種自行車車架加工用鉆孔裝置，通過吸塵機構，通過風機、吸塵管、吸塵罩、輸送管、集塵箱的配合下，風機可對加工時產生的碎屑進行吸塵，并通過集塵箱進行集塵收集，從而無需使用人員手動清理碎屑，從而提高了裝置的實用性。

技術特征：

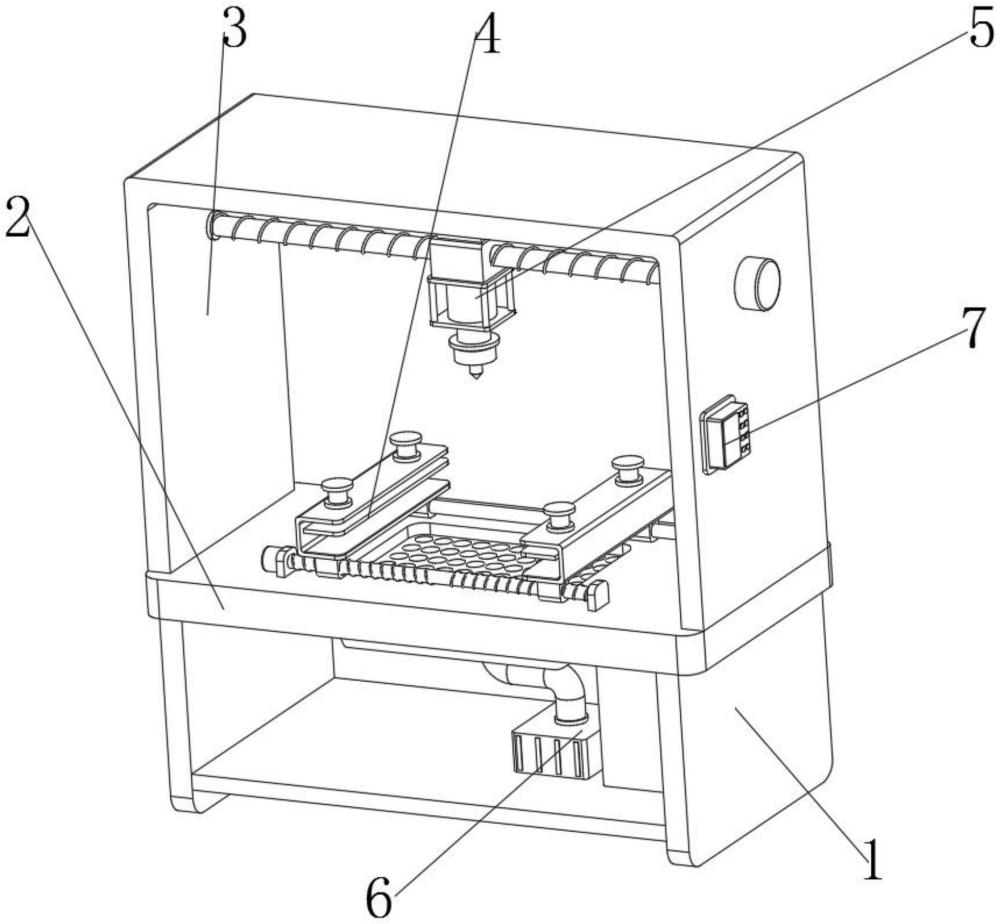

1.一種自行車車架加工用鉆孔裝置，包括底座(1)，所述底座(1)的上端固定安裝有加工臺(2)，其特征在于：所述加工臺(2)的上端外部固定安裝有機架(3)，所述加工臺(2)的上端安裝有固定機構(4)，所述機架(3)的內側頂部安裝有移動組件(5)，所述底座(1)的內側安裝有吸塵機構(6)，所述機架(3)的右下端固定安裝有控制器(7)，所述移動組件(5)的下端安裝有電機一(8)，所述電機一(8)的輸出端傳動連接有鉆頭(9)，所述加工臺(2)的上端中部開設有凹槽(10)，所述凹槽(10)的底部等距分布有若干通孔(11)。

2.根據權利要求1所述的一種自行車車架加工用鉆孔裝置，其特征在于：所述固定機構(4)包括兩組支板(41)，兩組所述支板(41)的下端與加工臺(2)的上端固定連接，前側所述支板(41)的內側轉動連接有雙向螺桿(42)，所述雙向螺桿(42)的外部螺紋連接有兩組螺紋座(43)，后側所述支板(41)的內側固定安裝有導向桿(44)，所述導向桿(44)的外部滑動連接有兩組導向塊(45)，所述螺紋座(43)和導向塊(45)的上端固定安裝有固定架(46)，所述固定架(46)的頂部固定安裝有螺套(47)，所述螺套(47)的內側轉動連接有螺桿一(48)，所述螺桿一(48)的下端轉動連接有壓板(49)，前側所述支板(41)的左端固定安裝有電機二(410)。

3.根據權利要求2所述的一種自行車車架加工用鉆孔裝置，其特征在于：所述雙向螺桿(42)的左端與電機二(410)的輸出端傳動連接，所述螺桿的頂部固定安裝有旋鈕，所述固定架(46)和壓板(49)的相對面均固定連接有橡膠墊。

4.根據權利要求1所述的一種自行車車架加工用鉆孔裝置，其特征在于：所述移動組件(5)包括絲桿(51)，所述絲桿(51)的左右兩端與機架(3)的頂部內側左右內壁轉動連接，所述絲桿(51)的外表面螺紋連接有移動座(52)，所述絲桿(51)的上方安裝有限位桿(53)，所述限位桿(53)的外表面滑動連接有限位塊(54)，所述移動座(52)的下端固定安裝有液壓缸(55)，所述機架(3)的右上端固定安裝有電機三(56)。

5.根據權利要求4所述的一種自行車車架加工用鉆孔裝置，其特征在于：所述限位桿(53)的左右兩端與機架(3)的左右內壁固定連接，所述移動座(52)的上端與限位塊(54)的下端固定連接，所述絲桿(51)的右端與電機三(56)的輸出端傳動連接。

6.根據權利要求1所述的一種自行車車架加工用鉆孔裝置，其特征在于：所述吸塵機構(6)包括風機(61)，所述風機(61)的下端與底座(1)的內部下端固定連接，所述風機(61)的上端固定安裝有相連通的吸塵管(62)，所述吸塵管(62)的頂部固定安裝有相連通的吸塵罩(63)，所述風機(61)的右端固定安裝有相連通的輸送管(64)，所述底座(1)的內部右側固定安裝有集塵箱(65)。

7.根據權利要求6所述的一種自行車車架加工用鉆孔裝置，其特征在于：所述風機(61)的上端與加工臺(2)的下端中間固定連接，所述輸送管(64)的右端與集塵箱(65)的左上端固定連接，且相連通，所述集塵箱(65)的正面活動鉸接有箱門。

8.根據權利要求1所述的一種自行車車架加工用鉆孔裝置，其特征在于：所述電機一(8)的底端與液壓缸(55)的輸出端固定連接，所述通孔(11)與吸塵罩(63)相連通。

技術總結
本技術公開了一種自行車車架加工用鉆孔裝置，涉及車架加工技術領域，包括底座，所述底座的上端固定安裝有加工臺，所述加工臺的上端外部固定安裝有機架，所述加工臺的上端安裝有固定機構，所述機架的內側頂部安裝有移動組件，所述底座的內側安裝有吸塵機構，所述機架的右下端固定安裝有控制器，所述移動組件的下端安裝有電機一，所述電機一的輸出端傳動連接有鉆頭，所述加工臺的上端中部開設有凹槽，所述凹槽的底部等距分布有若干通孔。本技術通過風機、吸塵管、吸塵罩、輸送管、集塵箱的配合下，風機可對加工時產生的碎屑進行吸塵，并通過集塵箱進行集塵收集，從而無需使用人員手動清理碎屑，從而提高了裝置的實用性。

技術研發人員：王軍虎,王宏鵬,孟慶國
受保護的技術使用者：天津競帆科技有限公司
技術研發日：20240607
技術公布日：2025/4/28
