本發明屬于油鋸鏈，涉及一種油鋸鏈總成的傳動片改油孔結構。

背景技術：

1、現有技術中，傳動片上的導油孔呈圓孔狀，由刀片、傳動片和鏈片組成的每一小節鋸鏈總成中，圓孔狀導油孔無法在鋸鏈運轉過程中接觸到傳動片兩側的鏈片和刀片，因而使鋸鏈在運轉過程中會產生較大的磨損。

2、如中國專利公開了一種鋸鏈連接片、鋸鏈及鋸鏈傳動系統[申請號：202020541678.1]，包括連接片本體，連接片本體上設有兩個鉚接孔，鉚接孔口徑由內側向外側逐漸擴大以形成一喇叭狀外擴口，連接片本體上的鉚接孔口徑呈向外側逐漸擴大的喇叭狀外擴口，插入至該喇叭狀外擴口內的鉚釘經碾壓后，鉚釘兩端的外表面延展并貼合在喇叭狀外擴口上且鉚釘外端表面與連接片本體外表面基本齊平或嵌入至喇叭狀外擴口內。

技術實現思路

1、本發明的目的是針對上述問題，提供一種油鋸鏈總成的傳動片改油孔結構。

2、為達到上述目的，本發明采用了下列技術方案：

3、一種油鋸鏈總成的傳動片改油孔結構，包括左右交錯布置的呈對稱狀的刀片、連接用的鏈片、傳動用的傳動片及鉸接刀片、鏈片和傳動片的鏈軸，所述的傳動片上設置有一導油孔結構，所述的導油孔結構兩端向刀片和鏈片處延伸并能分別與刀片和鏈片相連。

4、在上述的油鋸鏈總成的傳動片改油孔結構中，所述的導油孔結構包括導油孔，當刀片、鏈片和傳動片處于同一直線上時，導油孔兩端分別與刀片和鏈片相連。

5、在上述的油鋸鏈總成的傳動片改油孔結構中，所述的導油孔兩端的截面呈半圓形。

6、在上述的油鋸鏈總成的傳動片改油孔結構中，所述的導油孔前后貫穿傳動片使左右交錯布置的刀片均能與導油孔相連。

7、在上述的油鋸鏈總成的傳動片改油孔結構中，所述的傳動片呈三角形結構，其中一個角部位置形成傳動卡口，傳動卡口兩側具有直邊且兩直邊之間具有外凸出的弧形部。

8、在上述的油鋸鏈總成的傳動片改油孔結構中，所述的傳動片下側位置設置有若干散熱孔。

9、在上述的油鋸鏈總成的傳動片改油孔結構中，所述的鏈片遠離刀片的刃口部一側向內凹陷設置有一號缺口部。

10、在上述的油鋸鏈總成的傳動片改油孔結構中，所述的刀片遠離刃口部一側向內凹陷設置有二號缺口部。

11、在上述的油鋸鏈總成的傳動片改油孔結構中，所述的刀片內還設有內導油槽結構。

12、在上述的油鋸鏈總成的傳動片改油孔結構中，所述的內導油槽結構包括設置在刀片靠近二號缺口部一側的導油槽，所述的導油槽中部靠近二號缺口部一側具有凸起段，所述的凸起段的高度高于導油槽兩側的高度，導油槽兩端分別向靠近鏈片和傳動片方向貫穿刀片。

13、與現有的技術相比，本發明的優點在于：

14、1、由刀片、鏈片、傳動片和鏈軸組成的鏈鋸總成中，傳動片上兩端向刀片和鏈片處延伸并能分別與刀片和鏈片相連的導油孔結構可以使潤滑液能流經的區域更大，提高添加潤滑液后潤滑液在鏈鋸總成中的覆蓋面，從而達到減少磨損的目的。

15、2、導油孔呈長條狀能導油孔兩端能分別與刀片和鏈片相連，可以提高潤滑液的擴散效果，使潤滑液的覆蓋面更大從而降低鏈鋸總成工作時的磨損。

16、3、導油槽可以連通刀片兩側，能在鏈鋸作業時將刀片富油側的潤滑油通過導油槽轉移至貧油側，能使刀片兩側的潤滑油分布更均衡。

17、本發明的其它優點、目標和特征將部分通過下面的說明體現，部分還將通過對本發明的研究和實踐而為本領域的技術人員所理解。

技術特征：

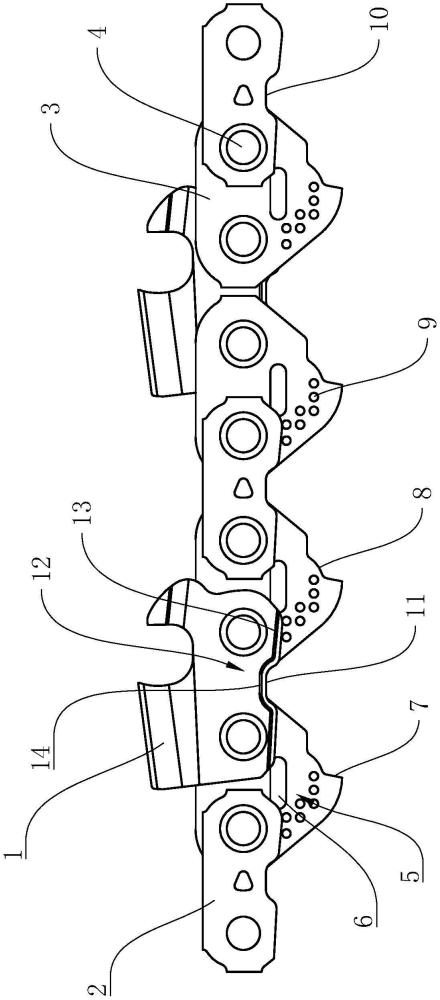

1.一種油鋸鏈總成的傳動片改油孔結構，包括左右交錯布置的呈對稱狀的刀片(1)、連接用的鏈片(2)、傳動用的傳動片(3)及鉸接刀片(1)、鏈片(2)和傳動片(3)的鏈軸(4)，其特征在于，所述的傳動片(3)上設置有一導油孔結構(5)，所述的導油孔結構(5)兩端向刀片(1)和鏈片(2)處延伸并能分別與刀片(1)和鏈片(2)相連。

2.根據權利要求1所述的油鋸鏈總成的傳動片改油孔結構，其特征在于，所述的導油孔結構(5)包括導油孔(6)，當刀片(1)、鏈片(2)和傳動片(3)處于同一直線上時，導油孔(6)兩端分別與刀片(1)和鏈片(2)相連。

3.根據權利要求2所述的油鋸鏈總成的傳動片改油孔結構，其特征在于，所述的導油孔(6)兩端的截面呈半圓形。

4.根據權利要求2所述的油鋸鏈總成的傳動片改油孔結構，其特征在于，所述的導油孔(6)前后貫穿傳動片(3)使左右交錯布置的刀片(1)均能與導油孔(6)相連。

5.根據權利要求1-4任一權利要求所述的油鋸鏈總成的傳動片改油孔結構，其特征在于，所述的傳動片(3)呈三角形結構，其中一個角部位置形成傳動卡口(7)，傳動卡口(7)兩側具有直邊且兩直邊之間具有外凸出的弧形部(8)。

6.根據權利要求1-4任一權利要求所述的油鋸鏈總成的傳動片改油孔結構，其特征在于，所述的傳動片(3)下側位置設置有若干散熱孔(9)。

7.根據權利要求1-4任一權利要求所述的油鋸鏈總成的傳動片改油孔結構，其特征在于，所述的鏈片(2)遠離刀片(1)的刃口部一側向內凹陷設置有一號缺口部(10)。

8.根據權利要求7所述的油鋸鏈總成的傳動片改油孔結構，其特征在于，所述的刀片(1)遠離刃口部一側向內凹陷設置有二號缺口部(11)。

9.根據權利要求8所述的油鋸鏈總成的傳動片改油孔結構，其特征在于，所述的刀片(1)內還設有內導油槽結構(12)。

10.根據權利要求9所述的油鋸鏈總成的傳動片改油孔結構，其特征在于，所述的內導油槽結構(12)包括設置在刀片(1)靠近二號缺口部(11)一側的導油槽(13)，所述的導油槽(13)中部靠近二號缺口部(11)一側具有凸起段(14)，所述的凸起段(14)的高度高于導油槽(13)兩側的高度，導油槽(13)兩端分別向靠近鏈片(2)和傳動片(3)方向貫穿刀片(1)。

技術總結
本發明提供了一種油鋸鏈總成的傳動片改油孔結構，屬于油鋸鏈技術領域。它包括左右交錯布置的呈對稱狀的刀片、連接用的鏈片、傳動用的傳動片及鉸接刀片、鏈片和傳動片的鏈軸，所述的傳動片上設置有一導油孔結構，所述的導油孔結構兩端向刀片和鏈片處延伸并能分別與刀片和鏈片相連。由刀片、鏈片、傳動片和鏈軸組成的鏈鋸總成中，傳動片上兩端向刀片和鏈片處延伸并能分別與刀片和鏈片相連的導油孔結構可以使潤滑液能流經的區域更大，提高添加潤滑液后潤滑液在鏈鋸總成中的覆蓋面，從而達到減少磨損的目的。

技術研發人員：章涯博
受保護的技術使用者：諸暨市搏林工具有限公司
