本發明涉及船舶護欄焊接，具體為一種遠洋船舶船舷護欄臨時安裝用激光焊接設備。

背景技術：

1、遠洋船舶的船舷上為了進行防護，通常會焊接安裝圍護的護欄，護欄縱橫分布，從而防止船上人員或貨物由于船體晃動造成掉落。

2、對于遠洋船舶的運輸、航行，其在海上航行時遇到臺風或海嘯的環境的概率較大，尤其是遇到較大風力的天氣，由于風浪的拍打，裸露在船舷外側的護欄極容易由于臺風或海浪的拍打造成彎曲、變形甚至斷裂，而船舶的長時間航行需要護欄的保護，因此當臺風過境后或行駛到平靜海面環境時，需要對損壞的護欄進行臨時的維修。

3、在維修過程中，需要將變形的護欄剪切取下，而保留未變形的護欄，然后將留下的缺口位置進行護欄焊接填補，當即使對于較為平靜的海面，船舶的晃動是不可避免的，因此在維修焊接過程中，新舊護欄的對接和焊接都難以實現穩定的定位，且人員沿船舷側邊操作，危險性高，操作難度大。

技術實現思路

1、本發明的目的在于提供一種遠洋船舶船舷護欄臨時安裝用激光焊接設備，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：

3、一種遠洋船舶船舷護欄臨時安裝用激光焊接設備，包括護欄組件和焊接組件，所述護欄組件包括與船舷固定連接的固定豎欄和多組固定橫欄以及待焊接的連接橫欄。

4、所述焊接組件包括定位柱，定位柱的一側伸縮固定在固定豎欄上，定位柱上設置有可調高度并與多組的固定橫欄對應的夾持組件，夾持組件包括夾持在固定橫欄上的定位套和夾持連接橫欄的限位套，定位套和限位套之間留有間隙，間隙內轉動安裝有焊接環，焊接環內圈中設置有正對固定橫欄與連接橫欄之間焊縫的焊頭，焊接環上端設置有驅動焊接環轉動的套筒。

5、優選的，所述定位柱的上端靠近固定豎欄的一側設置有伸縮桿，所述伸縮桿的端部設置有套接在固定豎欄上端端頭的夾持頭，夾持頭內設置有夾持夾持在固定豎欄端部外壁上的緊固件。

6、優選的，所述定位套和限位套的一側均設置有伸縮驅動的調節桿，調節桿的另一端升降連接在定位柱上，定位套靠近固定豎欄的一側延伸連接有半弧擋環，定位套和限位套上貫穿設置有內孔，內孔和半弧擋環的內徑等于固定橫欄的外徑。

7、優選的，所述焊接組件還包括轉動裝置，轉動裝置包括內轉環和外轉半環，定位套和限位套相對的一端端部均設置有內轉環，定位套和限位套的另一側設置有轉動座，所述轉動座上轉動安裝有可與內轉環配合的外轉半環，所述內轉環與一對外轉半環之間形成圓環轉的轉槽，定位套上的轉槽中轉動安裝有活動轉桿，焊接環的一側設置有插接在限位套中的連接轉桿，焊接環的另一側與活動轉桿連接。

8、優選的，所述轉動座上設置有固定耳座，所述外轉半環連接轉動座的轉臂壓合在固定耳座上，轉臂與固定耳座之間通過插銷固定連接。

9、優選的，所述連接轉桿的中間為球體，轉槽中設置有與球體轉動配合的圓環內槽，活動轉桿的中間段彈性安裝有一對壓縮弧塊，所述壓縮弧塊的外徑等于圓環內槽的內徑。

10、優選的，所述活動轉桿的內部設置有壓縮內腔，一對所述壓縮弧塊的一側通過雙錐面柱延伸至壓縮內腔中，且雙錐面柱上套接有第二彈簧，壓縮內腔的一側端口正對焊接環，所述焊接環的側壁上設置有插接在壓縮內腔中的調節插桿和連接插桿，所述調節插桿彈性伸縮安裝在焊接環上，連接插桿固定安裝在焊接環的側壁上，連接插桿和調節插桿的端部均設置有壓球，連接插桿的長度大于調節插桿，連接插桿端部的壓球延伸至雙錐面柱的一側，調節插桿端部的壓球壓合在上下分布的一對雙錐面柱之間。

11、優選的，所述焊接環的內腔中設置有直角內腔，直角內腔的一側端口連接調節插桿，直角內腔的另一側端口內插接有活塞桿，所述活塞桿和調節插桿的一端均設置有沿直角內腔內壁滑動的活塞塊。

12、優選的，所述活塞桿貫穿套筒并延伸至套筒的上端，活塞桿的上端設置有壓板，活塞桿和調節插桿上均套接有第一彈簧。

13、優選的，所述護欄組件還包括垂直連接多組連接橫欄的連接豎欄，定位柱上設置有用于豎直插接安裝的套環，定位柱的下端設置有與船連接的吸盤。

14、與現有技術相比，本發明的有益效果是：

15、本發明通過設置與固定豎欄連接定位柱，從而保證了焊接組件與護欄組件之間相對位置的精度，再利用可伸縮調節的定位套和限位套分別夾持新舊橫欄，達到精確對接的目的，通過可圓周轉動的焊接環實現對對接位置的焊縫進行圓周焊接，操作過程中，只需預裝連接橫欄，然后沿未損壞的固定豎欄一側安裝焊接組件即可，操作簡單、安全，焊接精度高，滿足在晃動的船體上操作的要求。

技術特征：

1.一種遠洋船舶船舷護欄臨時安裝用激光焊接設備，包括護欄組件和焊接組件，所述護欄組件包括與船舷固定連接的固定豎欄（1）和多組固定橫欄（2）以及待焊接的連接橫欄（12），其特征在于：

2.根據權利要求1所述的一種遠洋船舶船舷護欄臨時安裝用激光焊接設備，其特征在于：所述定位柱（3）的上端靠近固定豎欄（1）的一側設置有伸縮桿（6），所述伸縮桿（6）的端部設置有套接在固定豎欄（1）上端端頭的夾持頭（7），夾持頭（7）內設置有夾持夾持在固定豎欄（1）端部外壁上的緊固件（8）。

3.根據權利要求2所述的一種遠洋船舶船舷護欄臨時安裝用激光焊接設備，其特征在于：所述定位套（9）和限位套（10）的一側均設置有伸縮驅動的調節桿（32），調節桿（32）的另一端升降連接在定位柱（3）上，定位套（9）靠近固定豎欄（1）的一側延伸連接有半弧擋環（13），定位套（9）和限位套（10）上貫穿設置有內孔（36），內孔（36）和半弧擋環（13）的內徑等于固定橫欄（2）的外徑。

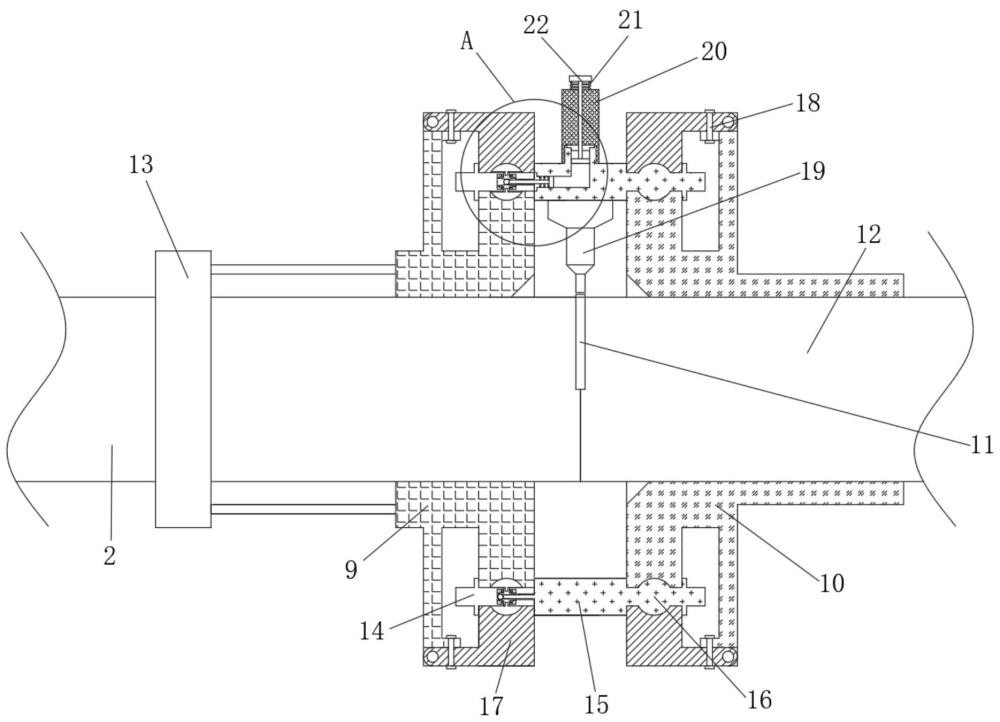

4.根據權利要求3所述的一種遠洋船舶船舷護欄臨時安裝用激光焊接設備，其特征在于：所述焊接組件還包括轉動裝置，轉動裝置包括內轉環（25）和外轉半環（17），定位套（9）和限位套（10）相對的一端端部均設置有內轉環（25），定位套（9）和限位套（10）的另一側設置有轉動座（34），所述轉動座（34）上轉動安裝有可與內轉環（25）配合的外轉半環（17），所述內轉環（25）與一對外轉半環（17）之間形成圓環轉的轉槽（26），定位套（9）上的轉槽（26）中轉動安裝有活動轉桿（14），焊接環（15）的一側設置有插接在限位套（10）中的連接轉桿（16），焊接環（15）的另一側與活動轉桿（14）連接。

5.根據權利要求4所述的一種遠洋船舶船舷護欄臨時安裝用激光焊接設備，其特征在于：所述轉動座（34）上設置有固定耳座（33），所述外轉半環（17）連接轉動座（34）的轉臂壓合在固定耳座（33）上，轉臂與固定耳座（33）之間通過插銷（18）固定連接。

6.根據權利要求5所述的一種遠洋船舶船舷護欄臨時安裝用激光焊接設備，其特征在于：所述連接轉桿（16）的中間為球體，轉槽（26）中設置有與球體轉動配合的圓環內槽，活動轉桿（14）的中間段彈性安裝有一對壓縮弧塊（29），所述壓縮弧塊（29）的外徑等于圓環內槽的內徑。

7.根據權利要求6所述的一種遠洋船舶船舷護欄臨時安裝用激光焊接設備，其特征在于：所述活動轉桿（14）的內部設置有壓縮內腔（24），一對所述壓縮弧塊（29）的一側通過雙錐面柱（30）延伸至壓縮內腔（24）中，且雙錐面柱（30）上套接有第二彈簧（28），壓縮內腔（24）的一側端口正對焊接環（15），所述焊接環（15）的側壁上設置有插接在壓縮內腔（24）中的調節插桿（27）和連接插桿（31），所述調節插桿（27）彈性伸縮安裝在焊接環（15）上，連接插桿（31）固定安裝在焊接環（15）的側壁上，連接插桿（31）和調節插桿（27）的端部均設置有壓球，連接插桿（31）的長度大于調節插桿（27），連接插桿（31）端部的壓球延伸至雙錐面柱（30）的一側，調節插桿（27）端部的壓球壓合在上下分布的一對雙錐面柱（30）之間。

8.根據權利要求7所述的一種遠洋船舶船舷護欄臨時安裝用激光焊接設備，其特征在于：所述焊接環（15））的內腔中設置有直角內腔（23），直角內腔（23）的一側端口連接調節插桿（27），直角內腔（23）的另一側端口內插接有活塞桿（22），所述活塞桿（22）和調節插桿（27）的一端均設置有沿直角內腔（23）內壁滑動的活塞塊。

9.根據權利要求8所述的一種遠洋船舶船舷護欄臨時安裝用激光焊接設備，其特征在于：所述活塞桿（22）貫穿套筒（20）并延伸至套筒（20）的上端，活塞桿（22）的上端設置有壓板，活塞桿（22）和調節插桿（27）上均套接有第一彈簧（21）。

10.根據權利要求3所述的一種遠洋船舶船舷護欄臨時安裝用激光焊接設備，其特征在于：所述護欄組件還包括垂直連接多組連接橫欄（12）的連接豎欄，定位柱（3）上設置有用于豎直插接安裝的套環（4），定位柱（3）的下端設置有與船連接的吸盤（5）。

技術總結
本發明涉及船舶護欄焊接技術領域，具體為一種遠洋船舶船舷護欄臨時安裝用激光焊接設備，包括夾持組件包括夾持在固定橫欄上的定位套和夾持連接橫欄的限位套，定位套和限位套之間留有間隙，間隙內轉動安裝有焊接環，焊接環內圈中設置有正對固定橫欄與連接橫欄之間焊縫的焊頭，焊接環上端設置有驅動焊接環轉動的套筒，有益效果為：利用可伸縮調節的定位套和限位套分別夾持新舊橫欄，達到精確對接的目的，通過可圓周轉動的焊接環實現對對接位置的焊縫進行圓周焊接，操作過程中，只需預裝連接橫欄，然后沿未損壞的固定豎欄一側安裝焊接組件即可，操作簡單、安全，焊接精度高，滿足在晃動的船體上操作的要求。

技術研發人員：劉過,劉洪宇,彭昊,陳洋,陳曉雨,黃匯通,陳慶龍
受保護的技術使用者：廣東海洋大學
技術研發日：
技術公布日：2025/4/28
