本發明涉及加工中心，具體是工作臺多軸動態鎖緊式防位移的立式加工中心及方法。

背景技術：

1、立式加工中心能夠進行多種加工操作，如銑削、鉆孔、攻絲、切割等，通過集成多種功能，可以一次性完成多個工序，減少工件在加工過程中的裝夾和更換時間，從而提高生產效率。

2、在使用立式加工中心加工時，由于其銑削方向多變，使得對工件的固定變得更為重要，在現有技術中，大多采用兩組適配的夾持爪對工件進行固定，這對于厚度大、不易變形的材料而言，確實可以保證加工精度，但是對于厚度較薄的材料來說，采用上述固定方式則可能導致材料發生受力而彎曲，間接影響了加工精度。

3、當然對于厚度較薄的材料也有對應的夾持形式，這些夾持形式多以對材料的四角進行固定，然而這類厚度較薄材料在生產、運輸?shù)倪^程中，可能會發生輕微的彎曲變形，僅通過對其四角進行固定，無法對其平直度進行矯正，導致仍能夠影響加工精度，特別是對于較軟材質的工件，僅局部進行夾持更易導致工件的變形。

技術實現思路

1、本發明的目的在于提供工作臺多軸動態鎖緊式防位移的立式加工中心及方法，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：工作臺多軸動態鎖緊式防位移的立式加工中心，包括：加工中心本體，所述加工中心本體內設置有鉆具；定位機構，設置在所述加工中心本體內，所述定位機構包括第一定位組件及多組第二定位組件，所述第一定位組件與多組所述第二定位組件配合，能夠?qū)Υ庸すぜM行預固定；施壓組件，連接所述鉆具，所述施壓組件上轉動安裝有兩組施壓輥，且所述施壓組件與連接所述第二定位組件的觸發軸適配；側板，設置在所述加工中心本體內，所述側板上形成有引導槽，所述第二定位組件與所述引導槽配合，能夠在所述觸發軸向上運動時，使該組第二定位組件遠離待加工工件運動。

3、作為本發明進一步的方案：所述第一定位組件包括固定安裝在所述加工中心本體內的承托板，所述承托板上設置有承托件，所述承托件遠離所述承托板的一側設置有多組滾珠；所述第一定位組件還包括設置在所述承托板一端的止擋件及設置在所述承托板另一端的雙向驅動結構，在待加工工件的一端與所述止擋件抵接時，所述雙向驅動結構能夠?qū)Υ庸すぜ牧硪欢诉M行止擋。

4、作為本發明再進一步的方案：所述雙向驅動結構包括對稱設置在所述承托板上的兩組滑槽，所述滑槽內滑動安裝有滑塊，所述滑塊與設置在所述承托板上的雙頭氣缸連接，且所述滑塊上設置有限位件，所述限位件的一端設置有第一傾斜面，所述第一傾斜面能夠與待加工工件配合，而使待加工工件朝向止擋件運動。

5、作為本發明再進一步的方案：所述第二定位組件包括與所述側板固定連接的橫軸，所述橫軸上滑動安裝有伸縮板件，所述伸縮板件遠離所述橫軸的一端設置有推擠件，所述推擠件朝向待加工工件的一側形成有第三傾斜面，且所述推擠件的一端設置有圓弧部。

6、作為本發明再進一步的方案：所述伸縮板件包括與所述橫軸滑動連接的隨動套板，所述隨動套板的內部為中空結構，且所述隨動套板內滑動安裝有伸縮板，所述伸縮板與所述推擠件連接；所述隨動套板與所述伸縮板之間通過牽拉彈簧連接。

7、作為本發明再進一步的方案：所述施壓組件包括與所述加工中心本體固定連接的支架，所述支架上設置有直線驅動模組，所述直線驅動模組與所述鉆具連接；所述直線驅動模組上還設置有聯板，所述聯板與所述施壓輥轉動連接，且所述聯板上設置有頂升件，所述頂升件與連接所述伸縮板的觸發軸適配。

8、作為本發明再進一步的方案：所述頂升件呈梯形結構，且所述頂升件上形成有平直面，所述平直面的兩側設置有第二傾斜面，當所述觸發軸與所述第二傾斜面配合時，所述觸發軸能夠帶動所述伸縮板向上運動。

9、作為本發明再進一步的方案：所述伸縮板上連接有槽輪，所述槽輪能夠在所述引導槽內滾動；所述引導槽包括設置在所述側板上的豎直槽及與所述豎直槽連通的傾斜槽，在所述伸縮板向上運動時，所述槽輪能夠依次在所述豎直槽及傾斜槽內滾動。

10、使用所述的工作臺多軸動態鎖緊式防位移的立式加工中心對工件進行加工的方法，包括：將待加工的工件由加工中心本體的側部輸送至第一定位組件上，然后施力于該待加工工件，使待加工工件沿其長度方向運動，在待加工工件與第二定位組件結合時，第二定位組件能夠?qū)Υ庸すぜ仄鋵挾确较蜻M行定位，而在待加工工件運動至無法被推動時，控制第一定位組件動作，此時第一定位組件能夠?qū)Υ庸すぜ仄溟L度方向進行定位；啟動施壓組件動作，并使與之連接的兩組施壓輥作用于待加工工件的側部，同時施壓組件與第二定位組件結合，使施壓輥運動位置處的第二定位組件與待加工工件分離，隨后鉆具對待加工工件進行加工。

11、與現有技術相比，本發明的有益效果是：通過設置的定位機構，使得在放置厚度較薄工件的過程中，止擋件與限位件配合，能夠?qū)崿F(xiàn)對厚度較薄的工件沿其長度方向的定位，而對應的兩組推擠件配合，能夠在寬度方向上對厚度較薄的工件進行定位，二者配合，能夠達到厚度較薄的工件預定位的效果，保證厚度較薄的工件在放置和加工過程中的穩定性與精確度；通過設置的施壓組件，使得直線驅動模組的動作，與之連接的鉆具及施壓輥能夠同步運動，并在當鉆具運動至預定的加工位置時，施壓輥能夠?qū)⒃摷庸の恢脜^(qū)域范圍內的厚度較薄的工件向下擠壓至與承托件貼合，以對厚度較薄工件的平直度進行實時矯正，提高該加工位置區域的平直度，進一步提高加工過程中的穩定性與精確度；通過設置的頂升件及觸發軸，使得推擠件一方面能夠?qū)Υ庸すぜM行寬度方向上的預定位，另一方面還能夠在施壓輥運動至預定位置后，使對應的推擠件能夠與待加工工件分離，而避免了在施壓輥橫移的過程中，推擠件形成對工件寬度方向上的止擋狀態，提高工件在該區域的平整度，進一步提高加工精度。

技術特征：

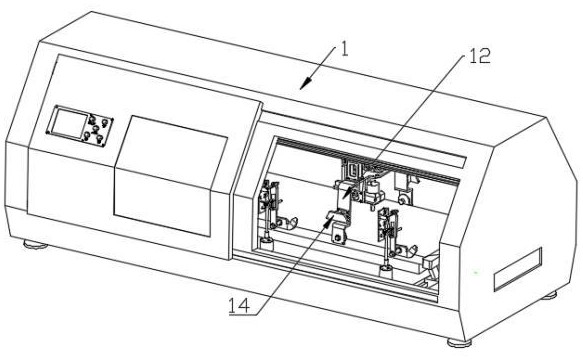

1.工作臺多軸動態鎖緊式防位移的立式加工中心，其特征在于，包括：加工中心本體（1），所述加工中心本體（1）內設置有鉆具（11）；定位機構，設置在所述加工中心本體（1）內，所述定位機構包括第一定位組件及多組第二定位組件，所述第一定位組件與多組所述第二定位組件配合，能夠?qū)Υ庸すぜM行預固定；施壓組件，連接所述鉆具（11），所述施壓組件上轉動安裝有兩組施壓輥（13），且所述施壓組件與連接所述第二定位組件的觸發軸（21）適配；側板（16），設置在所述加工中心本體（1）內，所述側板（16）上形成有引導槽，所述第二定位組件與所述引導槽配合，能夠在所述觸發軸（21）向上運動時，使該組第二定位組件遠離待加工工件運動。

2.根據權利要求1所述的工作臺多軸動態鎖緊式防位移的立式加工中心，其特征在于，所述第一定位組件包括固定安裝在所述加工中心本體（1）內的承托板（2），所述承托板（2）上設置有承托件（3），所述承托件（3）遠離所述承托板（2）的一側設置有多組滾珠（4）；所述第一定位組件還包括設置在所述承托板（2）一端的止擋件（5）及設置在所述承托板（2）另一端的雙向驅動結構，在待加工工件的一端與所述止擋件（5）抵接時，所述雙向驅動結構能夠?qū)Υ庸すぜ牧硪欢诉M行止擋。

3.根據權利要求2所述的工作臺多軸動態鎖緊式防位移的立式加工中心，其特征在于，所述雙向驅動結構包括對稱設置在所述承托板（2）上的兩組滑槽（201），所述滑槽（201）內滑動安裝有滑塊（7），所述滑塊（7）與設置在所述承托板（2）上的雙頭氣缸（8）連接，且所述滑塊（7）上設置有限位件（6），所述限位件（6）的一端設置有第一傾斜面（601），所述第一傾斜面（601）能夠與待加工工件配合，而使待加工工件朝向止擋件（5）運動。

4.根據權利要求1所述的工作臺多軸動態鎖緊式防位移的立式加工中心，其特征在于，所述第二定位組件包括與所述側板（16）固定連接的橫軸（17），所述橫軸（17）上滑動安裝有伸縮板件，所述伸縮板件遠離所述橫軸（17）的一端設置有推擠件（20），所述推擠件（20）朝向待加工工件的一側形成有第三傾斜面（2002），且所述推擠件（20）的一端設置有圓弧部（2001）。

5.根據權利要求4所述的工作臺多軸動態鎖緊式防位移的立式加工中心，其特征在于，所述伸縮板件包括與所述橫軸（17）滑動連接的隨動套板（18），所述隨動套板（18）的內部為中空結構，且所述隨動套板（18）內滑動安裝有伸縮板（19），所述伸縮板（19）與所述推擠件（20）連接；所述隨動套板（18）與所述伸縮板（19）之間通過牽拉彈簧（22）連接。

6.根據權利要求5所述的工作臺多軸動態鎖緊式防位移的立式加工中心，其特征在于，所述施壓組件包括與所述加工中心本體（1）固定連接的支架（9），所述支架（9）上設置有直線驅動模組（10），所述直線驅動模組（10）與所述鉆具（11）連接；所述直線驅動模組（10）上還設置有聯板（12），所述聯板（12）與所述施壓輥（13）轉動連接，且所述聯板（12）上設置有頂升件（14），所述頂升件（14）與連接所述伸縮板（19）的觸發軸（21）適配。

7.根據權利要求6所述的工作臺多軸動態鎖緊式防位移的立式加工中心，其特征在于，所述頂升件（14）呈梯形結構，且所述頂升件（14）上形成有平直面（1402），所述平直面（1402）的兩側設置有第二傾斜面（1401），當所述觸發軸（21）與所述第二傾斜面（1401）配合時，所述觸發軸（21）能夠帶動所述伸縮板（19）向上運動。

8.根據權利要求5所述的工作臺多軸動態鎖緊式防位移的立式加工中心，其特征在于，所述伸縮板（19）上連接有槽輪（23），所述槽輪（23）能夠在所述引導槽內滾動；所述引導槽包括設置在所述側板（16）上的豎直槽（1602）及與所述豎直槽（1602）連通的傾斜槽（1601），在所述伸縮板（19）向上運動時，所述槽輪（23）能夠依次在所述豎直槽（1602）及傾斜槽（1601）內滾動。

9.使用如權利要求1~8任一項所述的工作臺多軸動態鎖緊式防位移的立式加工中心對工件進行加工的方法，其特征在于，包括：將待加工的工件由加工中心本體（1）的側部輸送至第一定位組件上，然后施力于該待加工工件，使待加工工件沿其長度方向運動，在待加工工件與第二定位組件結合時，第二定位組件能夠?qū)Υ庸すぜ仄鋵挾确较蜻M行定位，而在待加工工件運動至無法被推動時，控制第一定位組件動作，此時第一定位組件能夠?qū)Υ庸すぜ仄溟L度方向進行定位；啟動施壓組件動作，并使與之連接的兩組施壓輥（13）作用于待加工工件的側部，同時施壓組件與第二定位組件結合，使施壓輥（13）運動位置處的第二定位組件與待加工工件分離，隨后鉆具（11）對待加工工件進行加工。

技術總結
本發明涉及加工中心技術領域，具體是工作臺多軸動態鎖緊式防位移的立式加工中心及方法，包括：加工中心本體，所述加工中心本體內設置有鉆具；定位機構，設置在所述加工中心本體內，所述定位機構包括第一定位組件及多組第二定位組件，所述第一定位組件與多組所述第二定位組件配合，能夠?qū)Υ庸すぜM行預固定；施壓組件，連接所述鉆具，所述施壓組件上轉動安裝有兩組施壓輥，且所述施壓組件與連接所述第二定位組件的觸發軸適配；側板，設置在所述加工中心本體內，所述側板上形成有引導槽，所述第二定位組件與所述引導槽配合，能夠在所述觸發軸向上運動時，使所述第二定位組件遠離待加工工件運動，提高加工精度。

技術研發人員：李仕標,區興盛,李肇寧,梁子健,李遠成
受保護的技術使用者：肇慶華信高精密機械有限公司
技術研發日：
技術公布日：2025/4/24
