本發明涉及薄膜圍護系統生產設備領域，具體的涉及一種用于薄膜圍護系統的激光打點劃線裝置。

背景技術：

1、薄膜圍護系統是液化天然氣儲罐、船舶液貨艙等領域的核心組成部分，其主要功能是通過多層薄膜屏蔽層和絕熱模塊的組合，確保液化天然氣在極低溫（-162°c）環境下的安全存儲和運輸。薄膜圍護系統的施工精度直接影響到系統的密封性、絕熱性能和整體安全性，因此對施工工藝的要求極高。

2、在薄膜圍護系統的施工過程中，打點劃線是一個至關重要的環節。打點劃線的主要目的是在罐體內壁上精準標記出絕熱模塊和薄膜屏蔽層的安裝位置，確保各層結構的對齊和固定。傳統的打點劃線方法主要依賴人工操作，使用手動測量工具（如卷尺、水平儀等）進行標記。然而，這種方法存在以下問題：

3、精度不足：人工測量和標記容易受到操作人員技術水平、視覺誤差等因素的影響，導致打點劃線的精度難以保證。特別是在大型lng儲罐中，罐體內壁的幾何形狀復雜，人工打點劃線的誤差會進一步放大，影響后續施工質量。

4、效率低下：人工打點劃線需要耗費大量時間和人力，尤其是在大型儲罐項目中，施工周期長，難以滿足現代工程對高效率的要求。

5、一致性差：由于人工操作的不可控性，不同區域的打點劃線可能存在不一致的情況，導致絕熱模塊和薄膜屏蔽層的安裝位置出現偏差，影響系統的整體性能。

6、安全性問題：人工操作需要在罐體內進行高空作業，存在一定的安全風險，尤其是在密閉空間和復雜環境下，操作人員的安全難以保障。

技術實現思路

1、本發明的目的是提供一種用于薄膜圍護系統的激光打點劃線裝置，以解決上述問題。

2、為實現上述目的，本發明提供了如下方案：

3、一種用于薄膜圍護系統的激光打點劃線裝置，包括底座殼，所述底座殼頂面安裝有多級升降機構，所述多級升降機構頂面轉動連接有圖像采集器，所述圖像采集器上安裝有激光打點器，所述底座殼底面安裝有若干自行走輪，所述底座殼上安裝有配合所述自行走輪調節所述裝置位置的位置調節機構。

4、優選的，所述多級升降機構包括固定連接在所述底座殼頂面的底板，所述底板頂面固定連接有第一套管，所述第一套管內豎直滑動連接有第二套管，所述第二套管內滑動連接有第三套管，所述第三套管內滑動連接有第四套管，所述圖像采集器安裝在所述第四套管的頂面，所述第一套管、第二套管、第三套管、第四套管之間傳動連接有升降驅動部件，所述升降驅動部件安裝在所述底板上。

5、優選的，所述第一套管內壁開設有第一豎槽，所述第二套管外壁固定連接第二套管鍵，所述第一豎槽與所述第二套管鍵豎直滑動配合；

6、所述第二套管內壁開設有第二套管槽，所述第三套管外側固定連接有第三套管鍵，所述第二套管槽與所述第三套管鍵滑動配合；

7、所述第三套管內壁開設有第三套管槽，所述第四套管外側固定連接第四套管鍵，所述第三套管槽與所述第四套管鍵豎直滑動配合。

8、優選的，所述升降驅動部件包括用于驅動所述第二套管升降的第一驅動部件，用于驅動所述第三套管升降的第二驅動部件和用于驅動所述第四套管升降的第三驅動部件，所述第一驅動部件與所述第二套管傳動連接，所述第二驅動部件與所述第三套管傳動連接，所述第三驅動部件與所述第四套管傳動連接。

9、優選的，所述第一驅動部件包括轉動連接在所述底板上的第一螺桿，所述第一螺桿外側開設有第一外螺紋，所述第一螺桿底端穿過所述底板并嚙合有升降齒輪，所述升降齒輪軸接有升降電機，所述升降電機通過安裝板安裝在所述底座殼內部；所述第一外螺紋與所述第二套管底面螺紋配合；

10、所述第二驅動部件包括轉動連接在所述第一套管底面的第二螺桿，所述第二螺桿外側開設有第二外螺紋，所述第一螺桿活動穿在所述第二螺桿內，所述第一螺桿與所述第二螺桿限位豎直滑動配合，所述第二外螺紋與所述第三套管底面螺紋配合。

11、所述第三驅動部件包括轉動連接在所述第二套管底面的第三螺桿，所述第三螺桿外側開設有第三外螺紋，所述第二螺桿活動穿在所述第三螺桿內，所述第二螺桿與所述第三螺桿限位豎直滑動配合，所述第三外螺紋與所述第四套管底壁螺紋配合。

12、優選的，所述第一螺桿外側固定連接有第一螺桿槽，所述第二螺桿內壁開設有第二螺桿槽，所述第一螺桿槽、第二螺桿槽豎直滑動配合；

13、所述第二外螺紋外側固定連接有第二螺桿鍵，所述第三螺桿內壁開設有第三螺桿槽，所述第二螺桿鍵、第三螺桿槽豎直滑動配合。

14、優選的，所述位置調節機構包括固定連接在所述底座殼內部的隔板，所述隔板底面固定連接有旋轉驅動電機，所述旋轉驅動電機軸接有旋轉驅動齒輪，所述旋轉驅動齒輪嚙合有旋轉齒輪，所述旋轉齒輪轉動連接在所述底座殼的底面，所述旋轉齒輪中心通過花鍵滑動連接有伸縮軸，所述伸縮軸的底端伸出所述底座殼且固定連接有旋轉支撐板，所述伸縮軸的頂端固定連接有伸縮電機的輸出軸，所述伸縮電機與所述底座殼的底面轉動連接。

15、優選的，所述圖像采集器包括機體，所述機體上安裝有兩個攝像頭和一個激光器，兩個所述攝像頭分布在所述激光器的兩側，兩個所述攝像頭呈角度設置。

16、本發明具有如下技術效果：

17、本發明針對罐體類的薄膜圍護系統，由于罐體類通常體積較大，通過人工打點劃線的方式通常高度較高的時候在操作上對于操作人員的安全性無法有效保證，本發明通過設置多級升降機構首先減小了整個裝置的體積，在實際對裝置的搬運過程中更加方便，當裝置需要運行對正中心的時候可以通過位置調節機構配合自行走輪實現對裝置位置的調整，這樣設置可以保證圖像采集器位于一個最合適的位置進行圖像建模，并配合激光打點器完成劃線和打點的作業，減少了人工操作的干預，為操作人員的安全帶來極大的保證。

技術特征：

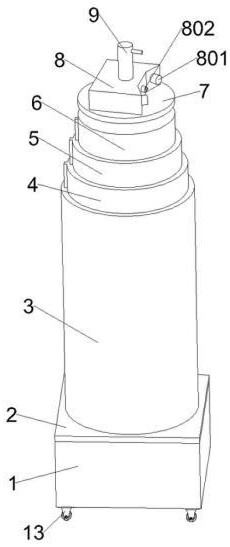

1.一種用于薄膜圍護系統的激光打點劃線裝置，其特征在于，包括底座殼（1），所述底座殼（1）頂面安裝有多級升降機構，所述多級升降機構頂面轉動連接有圖像采集器（8），所述圖像采集器（8）上安裝有激光打點器（9），所述底座殼（1）底面安裝有若干自行走輪（13），所述底座殼（1）上安裝有配合所述自行走輪（13）調節所述裝置位置的位置調節機構；

2.根據權利要求1所述的一種用于薄膜圍護系統的激光打點劃線裝置，其特征在于，所述第一螺桿（10）外側固定連接有第一螺桿槽（1002），所述第二螺桿（11）內壁開設有第二螺桿槽（1102），所述第一螺桿槽（1002）、第二螺桿槽（1102）豎直滑動配合；

3.根據權利要求1所述的一種用于薄膜圍護系統的激光打點劃線裝置，其特征在于，所述位置調節機構包括固定連接在所述底座殼（1）內部的隔板（101），所述隔板（101）底面固定連接有旋轉驅動電機（110），所述旋轉驅動電機（110）軸接有旋轉驅動齒輪（109），所述旋轉驅動齒輪（109）嚙合有旋轉齒輪（108），所述旋轉齒輪（108）轉動連接在所述底座殼（1）的底面，所述旋轉齒輪（108）中心通過花鍵滑動連接有伸縮軸（106），所述伸縮軸（106）的底端伸出所述底座殼（1）且固定連接有旋轉支撐板（107），所述伸縮軸（106）的頂端固定連接有伸縮電機（105）的輸出軸，所述伸縮電機（105）與所述底座殼（1）的底面轉動連接。

4.根據權利要求1所述的一種用于薄膜圍護系統的激光打點劃線裝置，其特征在于，所述圖像采集器（8）包括機體，所述機體上安裝有兩個攝像頭（801）和一個激光器（802），兩個所述攝像頭（801）分布在所述激光器（802）的兩側，兩個所述攝像頭（801）呈角度設置。

技術總結
本發明涉及薄膜圍護系統生產設備領域，具體的涉及一種用于薄膜圍護系統的激光打點劃線裝置，包括底座殼，所述底座殼頂面安裝有多級升降機構，所述多級升降機構頂面轉動連接有圖像采集器，所述圖像采集器上安裝有激光打點器，所述底座殼底面安裝有若干自行走輪，所述底座殼上安裝有配合所述自行走輪調節所述裝置位置的位置調節機構。本發明采用自動化方式實現打點劃線作業，為操作人員提供了安全保證。

技術研發人員：魏穎,何煒
受保護的技術使用者：中太能源科技（上海）有限公司
技術研發日：
技術公布日：2025/4/28
