本發明涉及一種攻絲機，尤其是涉及一種導向送料攻絲機。

背景技術：

1、螺母在制造出外形和內孔后需要進行螺紋孔的攻絲加工，攻絲加工需要進行工件的夾緊、絲錐進刀、絲錐退刀及工件松開等動作過程。

2、現有公告號為cn219561690u的中國專利授權文件公開了一種具有導向結構的攻絲機送料機構，其方案包括基座以及支撐板，基座上限定出定位槽，定位槽的兩側壁上設有導向板，導向板具有傾斜布置的引導面；支撐板設于定位槽的下方，支撐板上設有推板，推板與設置在定位槽內的氣缸傳動連接，推板可以從配置在基座上的料倉的底部穿過，同時，推板可以從兩導向板之間穿過；其方案通過對現有的送料機構進行優化改進，增設了導向板，其能夠引導螺母在沿引導面向上移動一定高度后自由落下，并能夠限制螺母反向滑動，提高了螺母在攻絲完成后退出的成功率。

3、在對螺母進行導向輸送進行攻絲加工時，純依靠自動輸送，其工件的位置精確性還會有風險存在，即在待加工的工件到達攻絲加工位置時，可能還需要工作人員進行手操調整，現有的轉盤式輸送裝置對物料進行輸送時，工件放置在輸送轉盤上的定位組件上，之后在輸送轉盤的輸送下到達加工位置，即攻絲機構的正下方；此過程中，一方面，對于不同規格的螺母工件需要進行相適配定位操作，現有的定位組件適配性較差；另一方面，在鉆孔攻絲后，即鉆刀到達工件的底部位置時，其中粘附在刀具上的碎屑得不到相應的處理，可能導致在退刀過程中，刀具帶動工件移動，影響退刀動作；再者，帶出的碎屑易飛濺，需要進行相應的改進和優化。

4、為此，本發明提出一種導向送料攻絲機用于解決上述問題。

技術實現思路

1、本發明的目的在于提供一種導向送料攻絲機，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種導向送料攻絲機，包括鉆孔攻絲機構、支撐座和旋轉輸送座，所述支撐座上設置有旋轉輸送座，所述旋轉輸送座上等距設置有送料座體；

3、所述送料座體中設置有柱形裝載腔，且柱形裝載腔的底端對稱設置有定位卡槽，所述送料座體中設置有控制氣缸，且控制氣缸的一端設置有推壓頭，所述送料座體中設置有送料定位機構。

4、優選的，所述送料定位機構包括支撐筒體、攻絲輔助通孔、容納腔體、活動支撐板件、對接卡槽、輔助彈簧、連接通槽、連接凸塊、定位夾持頭和送料輔助組件；所述支撐筒體的頂部進行封堵設置，其中心位置設置有攻絲輔助通孔，支撐筒體的底部設置有開口，且支撐筒體的邊側等距設置有容納腔體，所述容納腔體延伸至支撐筒體的內腔，且容納腔體中活動設置有活動支撐板件，所述支撐筒體與送料輔助組件進行連接設置，所述支撐筒體相適配插接放置在柱形裝載腔中，一個柱形裝載腔中設置有一個所述支撐筒體。

5、優選的，所述活動支撐板件的一側對稱設置有對接卡槽，所述對接卡槽的槽口形狀設置為圓形，且對接卡槽與控制氣缸端部的推壓頭設置位置相對應、設置組數相同，且推壓頭設置為一圓板，推壓頭與對接卡槽相適配插接，所述活動支撐板件的長度與容納腔體的腔口長度設置相等，活動支撐板件的寬度與容納腔體的腔口寬度設置相等，即活動支撐板件與容納腔體的內側壁相接觸。

6、優選的，所述活動支撐板件的另一側等距固定設置有輔助彈簧，且輔助彈簧的另一端固定設置在容納腔體中，所述容納腔體的頂部設置有連接通槽。

7、優選的，所述活動支撐板件的頂部固定設置有連接凸塊，所述連接凸塊在連接通槽中進行活動設置，且連接凸塊的頂部固定設置有定位夾持頭。

8、優選的，所述定位夾持頭設置有三組，且定位夾持頭設置為一三分之一錐體，所述定位夾持頭上設置有輔助結構，所述輔助結構包括放置槽口、扇形凹槽和防滑紋；所述放置槽口設置在定位夾持頭的頂部，且放置槽口的底側連通設置有扇形凹槽，所述扇形凹槽中設置有防滑紋。

9、優選的，所述送料輔助組件包括內螺紋連接槽、外螺紋連接環、封板、安裝通孔、連接螺絲、柱形輔助頭和清雜配件；所述內螺紋連接槽設置在支撐筒體底部的開口內側，且內螺紋連接槽與外螺紋連接環相適配螺紋連接，所述外螺紋連接環固定設置在封板的一端，所述封板中對稱設置有安裝通孔，所述連接螺絲的一端固定設置有柱形輔助頭。

10、優選的，所述柱形輔助頭在封板的底部安裝設置有兩組，且柱形輔助頭與柱形裝載腔中底部的定位卡槽相適配插接。

11、優選的，所述封板與清雜配件進行連接設置，所述清雜配件包括連接盤體、固定筒、活動桿、連接彈簧、斗型罩體、出料槽體和清雜刷條；所述連接盤體的底端對稱設置有螺紋槽，且螺紋槽與連接螺絲的一端進行螺紋連接，所述連接盤體的頂部固定設置有固定筒，所述固定筒的頂部活動插接設置有活動桿，所述活動桿的底端固定設置有連接彈簧，所述連接彈簧的另一端固定設置在固定筒中，所述活動桿的頂端固定設置有斗型罩體。

12、優選的，所述斗型罩體與支撐筒體頂部的攻絲輔助通孔設置位置相對應、設置組數相同，所述固定筒與攻絲輔助通孔兩者中心線處在同一條直線上，所述斗型罩體的邊側設置有出料槽體，所述斗型罩體的內側壁設置有清雜刷條，所述清雜刷條在斗型罩體的內側呈環形設置，呈環形設置的清雜刷條進行等距設置，且清雜刷條與出料槽體進行交錯設置，清雜刷條進行向下傾斜設置。

13、與現有技術相比，本發明的有益效果是：

14、本發明設計的導向送料攻絲機，通過在旋轉輸送座上等距設置送料座體對工件進行導向輸送工作，且送料座體等距呈環形設置，旋轉輸送座帶動送料座體到達攻絲加工位，即到達鉆孔攻絲機構的正下方，并且在送料座體中設置相適配的送料定位機構以對工件進行穩定定位，一方面為工件的送料工作提供穩定性，另一方面提高攻絲加工的穩定性和加工質量，其中支撐筒體也相當于一個碎屑收集裝置，對于加工過程中的廢料具有一定的收集功能；能夠適應不同規格的工件進行相適配定位，來保證其攻絲加工質量，具有良好的工作靈活性和適配性；支撐筒體在柱形裝載腔進行插接放置，即支撐筒體進行可拆設置，便于其后期的更換和維護工作，再者，支撐筒體也相當于一個碎屑收集容器，便于后期對于其收集的碎屑進行清理。

技術特征：

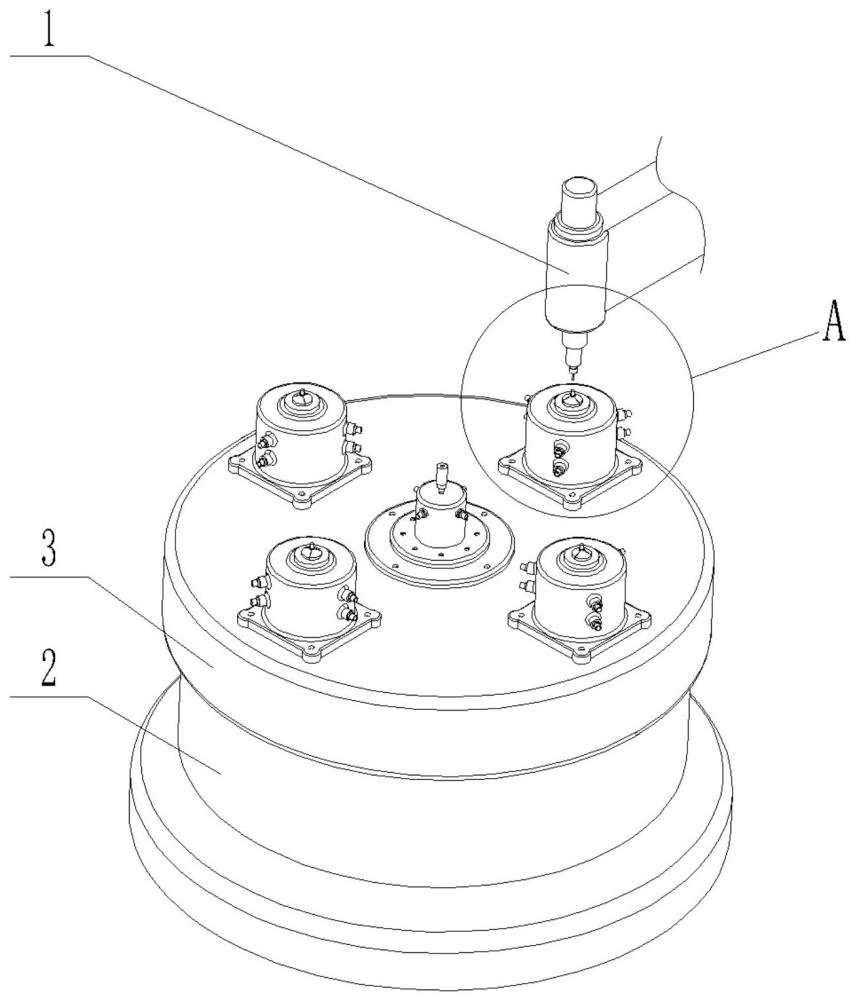

1.一種導向送料攻絲機，包括鉆孔攻絲機構（1）、支撐座（2）和旋轉輸送座（3），所述支撐座（2）上設置有旋轉輸送座（3），所述旋轉輸送座（3）上等距設置有送料座體（4）；

2.根據權利要求1所述的導向送料攻絲機，其特征在于：所述送料定位機構包括支撐筒體（601）、攻絲輔助通孔（602）、容納腔體（603）、活動支撐板件（604）、對接卡槽（605）、輔助彈簧（606）、連接通槽（607）、連接凸塊（608）、定位夾持頭（609）和送料輔助組件；所述支撐筒體（601）的頂部進行封堵設置，其中心位置設置有攻絲輔助通孔（602），支撐筒體（601）的底部設置有開口，且支撐筒體（601）的邊側等距設置有容納腔體（603），所述容納腔體（603）延伸至支撐筒體（601）的內腔，且容納腔體（603）中活動設置有活動支撐板件（604），所述支撐筒體（601）與送料輔助組件進行連接設置，所述支撐筒體（601）相適配插接放置在柱形裝載腔（41）中，一個柱形裝載腔（41）中設置有一個所述支撐筒體（601）。

3.根據權利要求2所述的導向送料攻絲機，其特征在于：所述活動支撐板件（604）的一側對稱設置有對接卡槽（605），所述對接卡槽（605）的槽口形狀設置為圓形，且對接卡槽（605）與控制氣缸（5）端部的推壓頭（51）設置位置相對應、設置組數相同，且推壓頭（51）設置為一圓板，推壓頭（51）與對接卡槽（605）相適配插接，所述活動支撐板件（604）的長度與容納腔體（603）的腔口長度設置相等，活動支撐板件（604）的寬度與容納腔體（603）的腔口寬度設置相等，即活動支撐板件（604）與容納腔體（603）的內側壁相接觸。

4.根據權利要求2所述的導向送料攻絲機，其特征在于：所述活動支撐板件（604）的另一側等距固定設置有輔助彈簧（606），且輔助彈簧（606）的另一端固定設置在容納腔體（603）中，所述容納腔體（603）的頂部設置有連接通槽（607）。

5.根據權利要求2所述的導向送料攻絲機，其特征在于：所述活動支撐板件（604）的頂部固定設置有連接凸塊（608），所述連接凸塊（608）在連接通槽（607）中進行活動設置，且連接凸塊（608）的頂部固定設置有定位夾持頭（609）。

6.根據權利要求5所述的導向送料攻絲機，其特征在于：所述定位夾持頭（609）設置有三組，且定位夾持頭（609）設置為一三分之一錐體，所述定位夾持頭（609）上設置有輔助結構，所述輔助結構包括放置槽口（701）、扇形凹槽（702）和防滑紋（703）；所述放置槽口（701）設置在定位夾持頭（609）的頂部，且放置槽口（701）的底側連通設置有扇形凹槽（702），所述扇形凹槽（702）中設置有防滑紋（703）。

7.根據權利要求2所述的導向送料攻絲機，其特征在于：所述送料輔助組件包括內螺紋連接槽（801）、外螺紋連接環（802）、封板（803）、安裝通孔（804）、連接螺絲（805）、柱形輔助頭（806）和清雜配件；所述內螺紋連接槽（801）設置在支撐筒體（601）底部的開口內側，且內螺紋連接槽（801）與外螺紋連接環（802）相適配螺紋連接，所述外螺紋連接環（802）固定設置在封板（803）的一端，所述封板（803）中對稱設置有安裝通孔（804），所述連接螺絲（805）的一端固定設置有柱形輔助頭（806）。

8.根據權利要求7所述的導向送料攻絲機，其特征在于：所述柱形輔助頭（806）在封板（803）的底部安裝設置有兩組，且柱形輔助頭（806）與柱形裝載腔（41）中底部的定位卡槽（42）相適配插接。

9.根據權利要求7所述的導向送料攻絲機，其特征在于：所述封板（803）與清雜配件進行連接設置，所述清雜配件包括連接盤體（901）、固定筒（902）、活動桿（903）、連接彈簧（904）、斗型罩體（905）、出料槽體（906）和清雜刷條（907）；所述連接盤體（901）的底端對稱設置有螺紋槽，且螺紋槽與連接螺絲（805）的一端進行螺紋連接，所述連接盤體（901）的頂部固定設置有固定筒（902），所述固定筒（902）的頂部活動插接設置有活動桿（903），所述活動桿（903）的底端固定設置有連接彈簧（904），所述連接彈簧（904）的另一端固定設置在固定筒（902）中，所述活動桿（903）的頂端固定設置有斗型罩體（905）。

10.根據權利要求9所述的導向送料攻絲機，其特征在于：所述斗型罩體（905）與支撐筒體（601）頂部的攻絲輔助通孔（602）設置位置相對應、設置組數相同，所述固定筒（902）與攻絲輔助通孔（602）兩者中心線處在同一條直線上，所述斗型罩體（905）的邊側設置有出料槽體（906），所述斗型罩體（905）的內側壁設置有清雜刷條（907），所述清雜刷條（907）在斗型罩體（905）的內側呈環形設置，呈環形設置的清雜刷條（907）進行等距設置，且清雜刷條（907）與出料槽體（906）進行交錯設置，清雜刷條（907）進行向下傾斜設置。

技術總結
本發明涉及一種攻絲機，尤其是涉及一種導向送料攻絲機，通過在旋轉輸送座上等距設置送料座體對工件進行導向輸送工作，且送料座體等距呈環形設置，旋轉輸送座帶動送料座體到達攻絲加工位，即到達鉆孔攻絲機構的正下方，并且在送料座體中設置相適配的送料定位機構以對工件進行穩定定位，一方面為工件的送料工作提供穩定性，另一方面提高攻絲加工的穩定性和加工質量，支撐筒體也相當于一個碎屑收集裝置；能夠適應不同規格的工件進行相適配定位，具有良好的工作靈活性和適配性；支撐筒體在柱形裝載腔進行插接放置，便于其后期的更換和維護工作，再者，支撐筒體也相當于一個碎屑收集容器，便于后期對于其收集的碎屑進行清理。

技術研發人員：郭建國,周新華
受保護的技術使用者：泰興龍溢端子有限公司
技術研發日：
技術公布日：2025/4/28
