本發明涉及焊接加工，具體而言，涉及一種空冷塔雙柱腳節點焊接機構及方法。

背景技術：

1、空冷塔的結構通常由鋼柱、支撐桿、橫梁等組成，其中雙柱腳節點則是支撐鋼柱與基礎或橫梁之間的連接部分，在焊接過程中需要使用到節點支架，也就是將雙柱腳節點焊接在節點支架上，而節點支架在制作的過程中，同樣的需要進行焊接，用以保證后續的穩定性。

2、在對節點支架焊接的過程中，需要使用到焊接設備，但是現有的焊接設備在實際的使用過程中還是存在著一些問題，如現有的焊接設備在使用時，通常都是直接將節點支架的兩個部位：支柱與頂板進行焊接，這種焊接方式會因支柱與頂板之間存留銹跡或者沾附一些其它的雜質影響兩者焊接效果，致使后續無法為空冷塔的雙柱腳節點提供有效的支撐。

技術實現思路

1、為了彌補以上不足，本發明提供了一種克服上述技術問題或至少部分地解決上述問題的一種空冷塔雙柱腳節點焊接機構及方法。

2、本發明是這樣實現的：

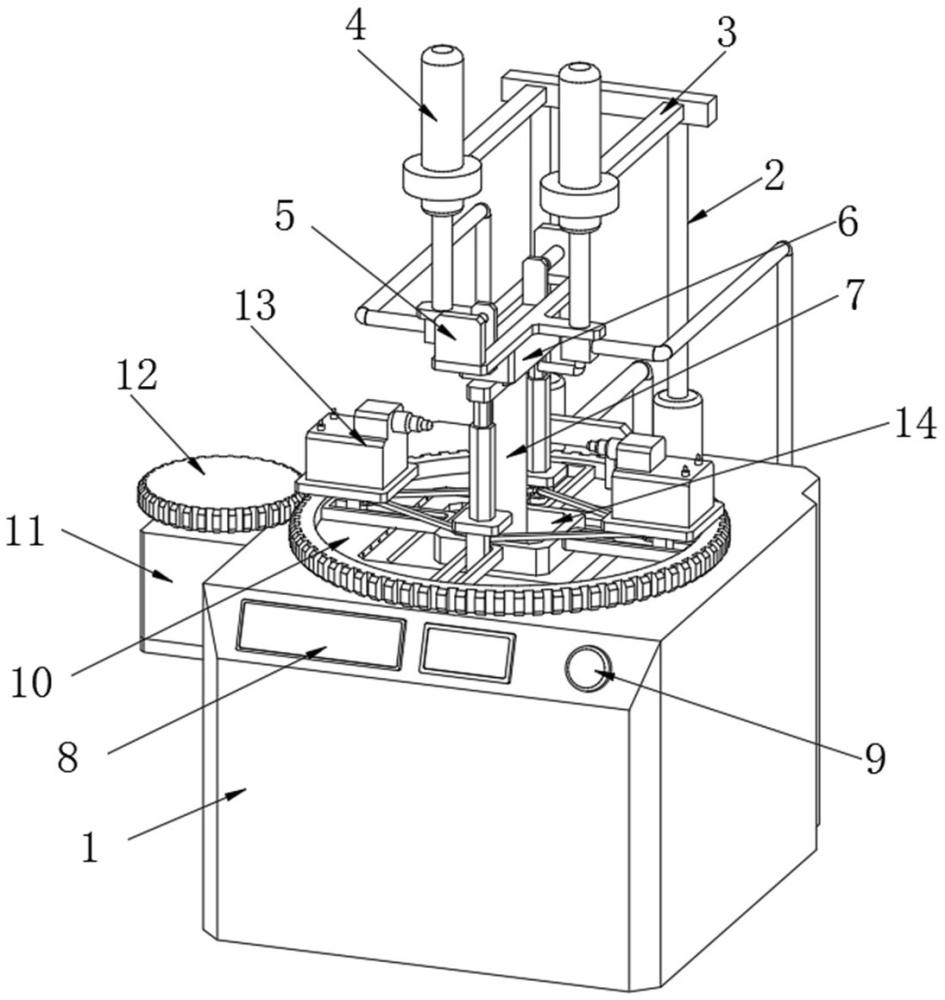

3、本發明提供一種空冷塔雙柱腳節點焊接機構，包括主機箱，所述主機箱的頂面固定安裝有安裝柱一，所述安裝柱一的頂端固定安裝有外接架，所述外接架的內部安裝有電動伸縮桿一，所述電動伸縮桿一的下方設置有頂板，所述主機箱的頂面設置有旋轉焊接組件，所述主機箱的內部放置有支柱，所述主機箱的頂面固定安裝有頂架，所述頂架為空心結構；

4、所述旋轉焊接組件包括齒盤，所述齒盤轉動安裝在頂架的外表面，所述齒盤的內側固定安裝有四個延伸架，四個所述延伸架的內部均活動卡接有卡接塊，對稱的兩個所述卡接塊的頂端分別安裝有安裝板一與安裝板二，所述安裝板一的頂面安裝有焊機，所述安裝板二的頂面安裝有安裝柱二，所述旋轉焊接組件的設置用于對頂板與支柱的旋轉焊接。

5、在一個優選的方案中，所述卡接塊的內側均固定安裝有安裝座，四個所述安裝座之間通過多個連接桿連接，其中兩個對稱的所述卡接塊的一側表面與延伸架的內側表面之間固定安裝有電動伸縮桿三，所述主機箱的一側表面固定安裝有設備箱，所述設備箱的內部設置有電機，所述電機的輸出端固定安裝有齒輪，所述齒輪與齒盤相互嚙合。

6、在一個優選的方案中，所述安裝柱二的內部活動插接有插接柱，所述插接柱的頂端固定安裝有頂塊，所述頂塊的內部固定安裝有磨盤，所述插接柱的底端與安裝柱二的內部底面之間固定連接有彈簧一。

7、在一個優選的方案中，所述電動伸縮桿一的下方設置有第一夾持組件，所述第一夾持組件包括十字安裝架，所述十字安裝架與電動伸縮桿一的輸出端固定連接，所述十字安裝架的內部開設有滑動槽，所述十字安裝架的頂面兩端均固定安裝有定位板，所述滑動槽的內部活動卡接有兩個夾持板一，兩個所述夾持板一的一側表面與兩個所述定位板之間固定連接有電動伸縮桿二，所述頂板夾持在兩個所述夾持板一之間。

8、在一個優選的方案中，所述主機箱的內部設置有第二夾持組件，所述第二夾持組件包括夾持架，所述夾持架固定安裝在主機箱的內部，所述夾持架的內部活動卡接有活動板，所述活動板的頂面中部安裝有限位座，所述支柱放置在限位座的內部。

9、在一個優選的方案中，所述夾持架的兩側表面均開設有限位槽一，所述活動板的底面安裝有彈簧二，所述主機箱的內部開設有兩個限位槽二，兩個所述限位槽二的內部均活動卡接有卡接板，所述卡接板的另一端延伸至夾持架的內部，所述卡接板延伸至夾持架內部的一端固定安裝有夾持板二，所述卡接板的底面與活動板的兩側均固定安裝有支架，兩個所述支架之間連接有斜架。

10、在一個優選的方案中，所述主機箱的底面開設有安裝腔，所述主機箱的內部開設有兩個矩形腔，兩個所述矩形腔的內部均活動卡接有密封卡板，兩個所述矩形腔的內部均安裝有加熱絲，所述密封卡板的底面均固定連接有連接柱，所述活動板的底面固定連接有延伸柱，所述延伸柱的一端延伸至安裝腔的內部，所述延伸柱延伸至安裝腔內部的一端固定安裝有底板，兩個所述連接柱分別固定安裝在底板的頂面兩端。

11、在一個優選的方案中，所述十字安裝架的底面兩端均固定安裝有安裝塊，所述安裝塊的內部安裝有輸送管，所述輸送管的一端位于矩形腔的內部，所述輸送管的另一端朝向第一夾持組件設置。

12、在一個優選的方案中，所述安裝腔的內部固定安裝有箱體，所述箱體的內部安裝有氣囊，所述氣囊的上方設置有擠壓板，所述擠壓板活動卡接在箱體的內部，且位于底板的下方，所述箱體的一側表面固定連接有出氣管，所述出氣管的一端固定安裝有分流架，所述分流架與頂架之間固定連接有連通管，所述頂架的內側表面開設有多個出氣孔。

13、一種空冷塔雙柱腳節點焊接方法，包括以下步驟：

14、s1：將頂板放置在兩個夾持板一之間，然后通過控制電動伸縮桿二帶動兩個夾持板一相向運動對頂板的固定夾持，再將支柱放置在第二夾持組件的內部進行夾持，在頂板與支柱固定完成之后便可進行對頂板與支柱進行焊接作業；

15、s2：通過控制兩個對立的延伸架內部的電動伸縮桿帶動卡接塊在延伸架的內部運動，當安裝板一向著支柱的外側運動時，直到磨盤的外表面與支柱的外表面接觸，通過控制電動伸縮桿一帶動第一夾持組件向下運動，直到頂板的底面與頂塊的頂面接觸，磨盤便可與頂板與支柱的連接處接觸，通過控制電機啟動，帶動齒盤在頂架的外表面轉動，對頂板與支柱的焊接部進行旋轉的打磨，提高后續的焊接效果；

16、s3：通過控制電動伸縮桿三帶動安裝板一下方的卡接塊向著支柱運動，直到安裝板一上方的焊機的焊接頭與頂板和支柱的焊接部接觸，即可對頂板與支柱進行焊接，在焊接時，同樣通過控制電機帶動齒盤轉動，實現對頂板與支柱的焊接作業；

17、s4：在活動板向下運動的過程中，能夠在支架與斜架的作用之下帶動兩個卡接板向著支柱的方向運動，直到兩個夾持板二實現對支柱的穩定夾持之后，即可對支柱進行固定，防止在后續的清理與焊接的過程中出現晃動，使得支柱在焊接與清理的過程中更加的穩定；

18、s5：矩形腔內部經過加熱的空氣排入到輸送管的內部，噴入到支柱的外部，熱空氣會沿著支柱向上飄動，直到頂板與支柱的焊接部，使得頂板與支柱的焊接部不會過快的發生冷卻，增加冷卻的時長，避免焊接部冷卻過快焊接處出現裂縫。

19、本發明提供的一種空冷塔雙柱腳節點焊接機構及方法，其有益效果包括有：

20、1、通過設置旋轉焊接組件，通過磨盤能夠?qū)崿F(xiàn)對頂板與支柱的焊接部進行有效的打磨，可提高頂板與支柱焊接部的清潔度，將頂板與支柱焊接部的銹跡以及其它雜物去除，從而提高后續的焊接作業，通過控制電動伸縮桿三帶動安裝板一下方的卡接塊向著支柱運動，直到安裝板一上方的焊機的焊接頭與頂板和支柱的焊接部接觸，即可對頂板與支柱進行焊接，在焊接時，同樣通過控制電機帶動齒盤轉動，實現對頂板與支柱的焊接作業。

21、2、通過設置第二夾持組件，在活動板向下運動的過程中，能夠在支架與斜架的作用之下帶動兩個卡接板向著支柱的方向運動，直到兩個夾持板二實現對支柱的穩定夾持之后，即可對支柱進行固定，防止在后續的清理與焊接的過程中出現晃動，使得支柱在焊接與清理的過程中更加的穩定，從而實現了能夠在活動板向下運動時對支柱進行自動夾持的目的。

22、3、通過設置矩形腔，矩形腔內部經過加熱的空氣排入到輸送管的內部，噴入到支柱的外部，熱空氣會沿著支柱向上飄動，直到頂板與支柱的焊接部，使得頂板與支柱的焊接部不會過快的發生冷卻，增加冷卻的時長，避免焊接部冷卻過快焊接處出現裂縫的問題出現，從而實現了能夠?qū)敯迮c支柱的焊接部進行防護的目的。
