本技術涉及工業制造的自動化設備領域，特別是涉及一種多零件自動加工機。

背景技術：

1、在小零件的加工領域，通常一個產品上需要配置多種零件進行加工處理。在最初的生產中，通過人工進行多種零件的上料操作，不但速度慢，而且容易放錯零件種類，嚴重影響生產效率。

2、為了提高生產效率，工廠開始使用機械手進行零件的上料操作。然而，現有技術中，大多采用一種機械手夾取一種零件，當需要配置多種不同的零件時，需要多個機械手完成，不但價格昂貴，而且多個機械手的活動空間對于機臺非常受限容易撞機。

3、因此，業界亟需開發一種新的設備來解決上述問題。

技術實現思路

1、有鑒于此，本實用新型的目的在于提供一種結構簡單，且可以全自動實現不同種類的零件的上料、加工和送料的多零件自動加工機。

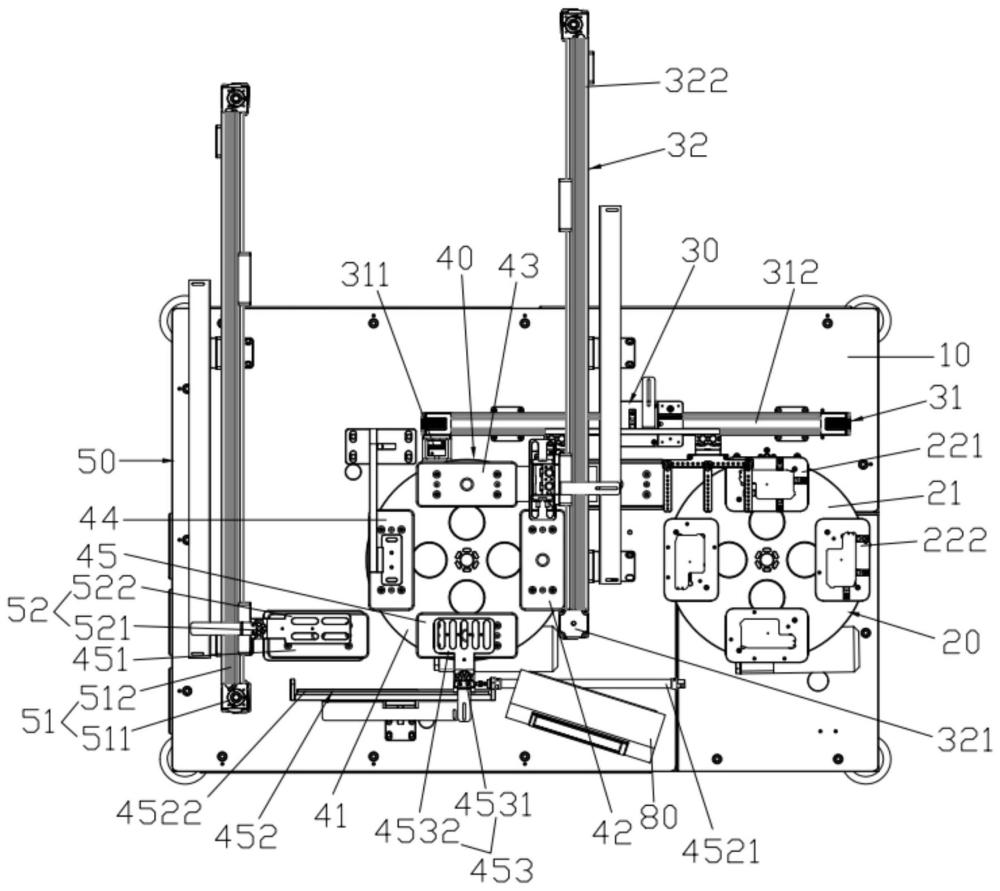

2、本實用新型提供一種多零件自動加工機，包括工作臺以及依次順序設置在所述工作臺上的供料單元、取料單元、加工單元和送料單元，所述供料單元包括轉動設置在所述工作臺上的第一轉盤以及設置在所述第一轉盤上的數個料架，數個所述料架用于放置零件，所述第一轉盤通過轉動為所述加工單元提供零件，所述取料單元包括安裝在所述工作臺上的具有第一活動端的第一傳輸機構、安裝在所述傳輸機構的所述第一活動端的具有第二活動端的第二傳輸機構和安裝在所述第二傳輸機構的所述第二活動端的第一取料機構，所述加工單元包括轉動設置在所述工作臺上的第二轉盤以及于所述第二轉盤的四周沿逆時針或順時針順序設置的定位工位、第一加工工位、第二加工工位和轉運工位，所述第二轉盤用于將產品沿所述定位工位、所述第一加工工位、所述第二加工工位和所述轉運工位順序移動，所述取料單元用于從供料單元夾取零件和從流水線取產品，并在所述加工單元進行加工處理，所述送料單元用于將加工后的產品送回流水線。

3、進一步地，數個所述料架至少包括第一零件料架和第二零件料架，所述第一零件料架和所述第二零件料架設置在所述第一轉盤的邊緣處且所述第一零件料架和所述第二零件料架間隔排列設置。

4、進一步地，所述多零件自動加工機還包括用于驅動所述第一轉盤的第一驅動裝置和用于驅動第二轉盤的第二驅動裝置。

5、進一步地，所述第一驅動裝置和所述第二驅動裝置為步進電機。

6、進一步地，所述第一取料機構包括具有第一自由端的第一氣缸和第一氣動夾爪，所述第一氣缸安裝在所述第二傳輸機構的所述第二活動端，所述第一氣動夾爪安裝在所述第一氣缸的所述第一自由端。

7、進一步地，所述轉運工位包括安裝在所述工作臺上具有第四活動端的第四傳輸機構以及安裝在所述第四傳輸機構的所述第四活動端的第二取料機構。

8、進一步地，所述第二取料機構包括具有第二自由端的第二氣缸和第二氣動夾爪，所述第二氣缸安裝在所述第四傳輸機構的所述第四活動端，所述第二氣動夾爪安裝在所述第二氣缸的所述第二自由端。

9、進一步地，所述送料單元包括安裝在所述工作臺上的具有第三活動端的第三傳輸機構以及安裝在所述第三傳輸機構的所述第三活動端的放料機構。

10、進一步地，所述放料機構包括具有第三自由端的第三氣缸和第三氣動夾爪，所述第三氣缸安裝在所述第三傳輸機構的所述第三活動端，所述第三氣動夾爪安裝在所述第三氣缸的所述第三自由端。

11、進一步地，所述多零件自動加工機還包括控制單元、控制面板、支架和外殼，所述控制單元連接并控制所述供料單元、所述取料單元、所述加工單元和所述送料單元，所述控制面板與所述控制單元電性連接并顯示所述多零件自動加工機的運行狀態，所述工作臺和所述控制單元安裝在所述支架上，所述外殼覆蓋在所述工作臺的外部且所述控制面板安裝在所述外殼上。

12、本實用新型提供的多零件自動加工機，不但結構簡單，而且可以全自動實現不同種類的零件的上料、加工和送料功能，從而大大提高了生產效率。

技術特征：

1.一種多零件自動加工機，包括工作臺以及依次順序設置在所述工作臺上的供料單元、取料單元、加工單元和送料單元，其特征在于：所述供料單元包括轉動設置在所述工作臺上的第一轉盤以及設置在所述第一轉盤上的數個料架，數個所述料架用于放置零件，所述第一轉盤通過轉動為所述加工單元提供零件，所述取料單元包括安裝在所述工作臺上的具有第一活動端的第一傳輸機構、安裝在所述傳輸機構的所述第一活動端的具有第二活動端的第二傳輸機構和安裝在所述第二傳輸機構的所述第二活動端的第一取料機構，所述加工單元包括轉動設置在所述工作臺上的第二轉盤以及于所述第二轉盤的四周沿逆時針或順時針順序設置的定位工位、第一加工工位、第二加工工位和轉運工位，所述第二轉盤用于將產品沿所述定位工位、所述第一加工工位、所述第二加工工位和所述轉運工位順序移動，所述取料單元用于從供料單元夾取零件和從流水線取產品，并在所述加工單元進行加工處理，所述送料單元用于將加工后的產品送回流水線。

2.如權利要求1所述的多零件自動加工機，其特征在于：數個所述料架至少包括第一零件料架和第二零件料架，所述第一零件料架和所述第二零件料架設置在所述第一轉盤的邊緣處且所述第一零件料架和所述第二零件料架間隔排列設置。

3.如權利要求1所述的多零件自動加工機，其特征在于：所述多零件自動加工機還包括用于驅動所述第一轉盤的第一驅動裝置和用于驅動第二轉盤的第二驅動裝置。

4.如權利要求3所述的多零件自動加工機，其特征在于：所述第一驅動裝置和所述第二驅動裝置為步進電機。

5.如權利要求1所述的多零件自動加工機，其特征在于：所述第一取料機構包括具有第一自由端的第一氣缸和第一氣動夾爪，所述第一氣缸安裝在所述第二傳輸機構的所述第二活動端，所述第一氣動夾爪安裝在所述第一氣缸的所述第一自由端。

6.如權利要求1所述的多零件自動加工機，其特征在于：所述轉運工位包括安裝在所述工作臺上具有第四活動端的第四傳輸機構以及安裝在所述第四傳輸機構的所述第四活動端的第二取料機構。

7.如權利要求6所述的多零件自動加工機，其特征在于：所述第二取料機構包括具有第二自由端的第二氣缸和第二氣動夾爪，所述第二氣缸安裝在所述第四傳輸機構的所述第四活動端，所述第二氣動夾爪安裝在所述第二氣缸的所述第二自由端。

8.如權利要求1所述的多零件自動加工機，其特征在于：所述送料單元包括安裝在所述工作臺上的具有第三活動端的第三傳輸機構以及安裝在所述第三傳輸機構的所述第三活動端的放料機構。

9.如權利要求8所述的多零件自動加工機，其特征在于：所述放料機構包括具有第三自由端的第三氣缸和第三氣動夾爪，所述第三氣缸安裝在所述第三傳輸機構的所述第三活動端，所述第三氣動夾爪安裝在所述第三氣缸的所述第三自由端。

10.如權利要求1所述的多零件自動加工機，其特征在于：所述多零件自動加工機還包括控制單元、控制面板、支架和外殼，所述控制單元連接并控制所述供料單元、所述取料單元、所述加工單元和所述送料單元，所述控制面板與所述控制單元電性連接并顯示所述多零件自動加工機的運行狀態，所述工作臺和所述控制單元安裝在所述支架上，所述外殼覆蓋在所述工作臺的外部且所述控制面板安裝在所述外殼上。

技術總結
一種多零件自動加工機，包括工作臺以及設置在工作臺上的供料單元、取料單元、加工單元和送料單元，供料單元包括轉動設置的第一轉盤以及設置在第一轉盤上的數個放置零件的料架，第一轉盤通過轉動為加工單元提供零件，取料單元包括安裝在工作臺上的第一傳輸機構、安裝在傳輸機構的第二傳輸機構和安裝在第二傳輸機構的第一取料機構，加工單元包括轉動設置的第二轉盤以及于第二轉盤的四周設置的定位工位、第一加工工位、第二加工工位和轉運工位，第二轉盤用于將產品沿定位工位、第一加工工位、第二加工工位和轉運工位順序移動，取料單元用于從供料單元夾取零件和從流水線取產品，并在加工單元進行加工處理，送料單元用于將加工后的產品送回流水線。

技術研發人員：占吉,張一垚
受保護的技術使用者：東莞華譽精密技術有限公司
技術研發日：20240410
技術公布日：2025/4/28
