本發明涉及激光加工，具體為一種帶有激光打標設備的激光封邊機。

背景技術：

1、激光封邊機是一種在家具制造領域中應用的高端設備，主要用于板材封邊，以實現無縫銜接和提升產品外觀質量。其核心技術是通過激光束熔化封邊帶的功能層，使其與板材緊密結合，從而實現高效、精準且環保的封邊效果?。利用高能量矩形激光光斑，迅速熔化封邊帶的功能層，并通過壓貼輪將封邊帶緊密貼合于板材上。這一過程無需傳統膠水，減少了材料損耗和二次操作，同時提高了封邊效率和質量?。同時，激光封邊機上一般還搭載有激光打標設備用于展示該板材信息。

2、現有技術中的激光封邊機在進行封邊處理后，需要對封邊條進行按壓處理，確保粘貼緊密，但是該過程也會導致融化后的粘貼層聚合物容易朝向外側擠出，進而造成邊緣存在聚合物殘渣，后期需要進行再次清潔處理，操作步驟繁瑣，且擠壓過程中也存在一定概率導致封邊條出現偏移的現象，輕微的偏移無法及時被探查。

技術實現思路

1、針對現有技術存在的不足，本發明目的是提供一種帶有激光打標設備的激光封邊機，以解決上述背景技術中提出的問題，本發明能夠將已經提前裁切后的封邊條以較小的折彎角度與移動過的板材邊緣處進行對接，提高了對接的精準性，也避免封邊條長時間處于大角度彎曲狀態而導致后期粘貼牢固性下降的問題，配合除痕監測機構能夠對擠出的聚合物殘渣進行清理，并對封邊后產生的偏移問題進行監測探查。

2、為了實現上述目的，本發明是通過如下的技術方案來實現：一種帶有激光打標設備的激光封邊機，包括激光封邊機本體，所述激光封邊機本體包括前端輸送機構、后端輸送機構、上料機構和除痕監測機構，所述前端輸送機構和后端輸送機構的內側均套設有傳送帶，且前端輸送機構和后端輸送機構之間焊接固定，所述前端輸送機構的頂部焊接有側擋板，所述側擋板兩側均螺接有延伸板，其中一個延伸板的底部螺接有激光器，另一個延伸板的底部安裝有打標模塊，所述側擋板的表面穿插有上料機構，所述后端輸送機構的表面搭建有除痕監測機構和定位組件，所述除痕監測機構包括按壓機構和除膠機構，所述上料機構的內側堆放有裁切后的封邊條，需要進行封邊處理的板材依次從前端輸送機構和后端輸送機構的頂部移過。

3、進一步的，所述前端輸送機構和后端輸送機構均包括有傳送帶、電機和圍板，所述圍板安裝在傳送帶的兩側，所述電機螺接在圍板的一端，所述圍板的內壁上插裝有定位柱，所述電機用于驅動傳送帶進行循環轉動。

4、進一步的，所述定位組件包括第一支架、氣動通道和限位擋桿，所述第一支架的底部焊接在后端輸送機構的圍板上，所述第一支架的外側螺接有氣動通道，所述氣動通道的一端連接有限位擋桿，所述氣動通道的端部連接有送氣管道。

5、進一步的，所述側擋板的數量為兩個，且兩個側擋板之間設置有間隙，所述上料機構包括第一電動升降桿、第二電動升降桿、托桿和按壓桿，所述側擋板的外側焊接有基座。

6、進一步的，所述第一電動升降桿和第二電動升降桿的底部均螺接在基座的表面，所述第一電動升降桿和第二電動升降桿的頂端均螺接有端板，所述側擋板的表面開設有條形孔，所述托桿和按壓桿均從條形孔的內部穿過，且托桿和按壓桿的兩端均焊接在端板的側邊。

7、進一步的，所述托桿用于支撐在封邊條的底部，所述按壓桿用于按壓在封邊條的頂部，所述托桿的數量為兩個，且兩個托桿之間始終處于同一水平面上，所述按壓桿的數量為一個。

8、進一步的，所述除痕監測機構的側邊設置有第二支架，所述第二支架的底部焊接在圍板上，所述第二支架的表面開設有升降槽，所述除膠機構包括排膠倉和鏟板，所述排膠倉的頂部一體化成型有背板，所述背板的表面插裝有彈簧桿，所述彈簧桿的末端連接有鏟板。

9、進一步的，所述鏟板的底部按壓在排膠倉的頂端，且鏟板的內部和排膠倉的頂部均插裝有導電絲，所述排膠倉的頂部呈開放狀態，所述背板的后端一體化成型有升降塊，所述升降塊的后端焊接有立板，所述立板的頂部焊接有頂板。

10、進一步的，所述頂板的中間插裝有第一螺紋桿，所述第一螺紋桿的底端通過軸承與第二支架的表面活動連接，所述按壓機構包括按壓輪和聯動板。

11、進一步的，所述聯動板的底部插裝在按壓輪的兩端，所述聯動板的頂部焊接有導向桿，所述第二支架的中間穿插有第二螺紋桿，所述第二螺紋桿的底端通過軸承與聯動板的表面活動連接，所述導向桿從第二支架的頂部穿過。

12、本發明的有益效果：

13、1、該帶有激光打標設備的激光封邊機能夠將已經提前裁切后的封邊條以較小的折彎角度與移動過的板材邊緣處進行對接，底部待封邊的板材通過后端的定位組件進行移動控制，確保頂部的封邊條能夠與該板材端部進行精準對接，提高了對接的精準性，也避免封邊條長時間處于大角度彎曲狀態而導致后期粘貼牢固性下降的問題。

14、2、該帶有激光打標設備的激光封邊機配合除痕監測機構能夠對擠出的聚合物殘渣進行清理，即使提供較大的擠壓力，造成部分粘接區域聚合物朝向外出溢出，也能夠隨著板材的移動使得除膠機構將溢出的殘渣部分進行刮除，達到清潔的目的。

15、3、該帶有激光打標設備的激光封邊機對封邊后產生的偏移問題進行監測探查，當加工的封邊條出現側向的偏移后，會導致除膠機構中的鏟板部分產生晃動，進而導致內部的電路信號斷聯，從而監測當前封邊條出現偏移的情況。

技術特征：

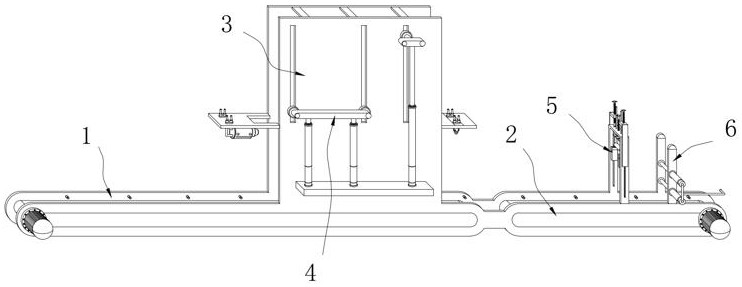

1.一種帶有激光打標設備的激光封邊機，包括激光封邊機本體，其特征在于：所述激光封邊機本體包括前端輸送機構（1）、后端輸送機構（2）、上料機構（4）和除痕監測機構（5），所述前端輸送機構（1）和后端輸送機構（2）的內側均套設有傳送帶（7），且前端輸送機構（1）和后端輸送機構（2）之間焊接固定，所述前端輸送機構（1）的頂部焊接有側擋板（3），所述側擋板（3）兩側均螺接有延伸板（33），其中一個延伸板（33）的底部螺接有激光器（34），另一個延伸板（33）的底部安裝有打標模塊（35），所述側擋板（3）的表面穿插有上料機構（4），所述后端輸送機構（2）的表面搭建有除痕監測機構（5）和定位組件（6），所述除痕監測機構（5）包括按壓機構（17）和除膠機構（18），所述上料機構（4）的內側堆放有裁切后的封邊條，需要進行封邊處理的板材依次從前端輸送機構（1）和后端輸送機構（2）的頂部移過。

2.根據權利要求1所述的一種帶有激光打標設備的激光封邊機，其特征在于：所述前端輸送機構（1）和后端輸送機構（2）均包括有傳送帶（7）、電機（10）和圍板（8），所述圍板（8）安裝在傳送帶（7）的兩側，所述電機（10）螺接在圍板（8）的一端，所述圍板（8）的內壁上插裝有定位柱（9），所述電機（10）用于驅動傳送帶（7）進行循環轉動。

3.根據權利要求2所述的一種帶有激光打標設備的激光封邊機，其特征在于：所述定位組件（6）包括第一支架（11）、氣動通道（12）和限位擋桿（13），所述第一支架（11）的底部焊接在后端輸送機構（2）的圍板（8）上，所述第一支架（11）的外側螺接有氣動通道（12），所述氣動通道（12）的一端連接有限位擋桿（13），所述氣動通道（12）的端部連接有送氣管道（14）。

4.根據權利要求2所述的一種帶有激光打標設備的激光封邊機，其特征在于：所述側擋板（3）的數量為兩個，且兩個側擋板（3）之間設置有間隙，所述上料機構（4）包括第一電動升降桿（37）、第二電動升降桿（38）、托桿（40）和按壓桿（41），所述側擋板（3）的外側焊接有基座（36）。

5.根據權利要求4所述的一種帶有激光打標設備的激光封邊機，其特征在于：所述第一電動升降桿（37）和第二電動升降桿（38）的底部均螺接在基座（36）的表面，所述第一電動升降桿（37）和第二電動升降桿（38）的頂端均螺接有端板（39），所述側擋板（3）的表面開設有條形孔（32），所述托桿（40）和按壓桿（41）均從條形孔（32）的內部穿過，且托桿（40）和按壓桿（41）的兩端均焊接在端板（39）的側邊。

6.根據權利要求5所述的一種帶有激光打標設備的激光封邊機，其特征在于：所述托桿（40）用于支撐在封邊條的底部，所述按壓桿（41）用于按壓在封邊條的頂部，所述托桿（40）的數量為兩個，且兩個托桿（40）之間始終處于同一水平面上，所述按壓桿（41）的數量為一個。

7.根據權利要求4所述的一種帶有激光打標設備的激光封邊機，其特征在于：所述除痕監測機構（5）的側邊設置有第二支架（15），所述第二支架（15）的底部焊接在圍板（8）上，所述第二支架（15）的表面開設有升降槽（16），所述除膠機構（18）包括排膠倉（19）和鏟板（21），所述排膠倉（19）的頂部一體化成型有背板（20），所述背板（20）的表面插裝有彈簧桿（22），所述彈簧桿（22）的末端連接有鏟板（21）。

8.根據權利要求7所述的一種帶有激光打標設備的激光封邊機，其特征在于：所述鏟板（21）的底部按壓在排膠倉（19）的頂端，且鏟板（21）的內部和排膠倉（19）的頂部均插裝有導電絲（23），所述排膠倉（19）的頂部呈開放狀態，所述背板（20）的后端一體化成型有升降塊（24），所述升降塊（24）的后端焊接有立板（25），所述立板（25）的頂部焊接有頂板（26）。

9.根據權利要求8所述的一種帶有激光打標設備的激光封邊機，其特征在于：所述頂板（26）的中間插裝有第一螺紋桿（27），所述第一螺紋桿（27）的底端通過軸承與第二支架（15）的表面活動連接，所述按壓機構（17）包括按壓輪（28）和聯動板（29）。

10.根據權利要求9所述的一種帶有激光打標設備的激光封邊機，其特征在于：所述聯動板（29）的底部插裝在按壓輪（28）的兩端，所述聯動板（29）的頂部焊接有導向桿（31），所述第二支架（15）的中間穿插有第二螺紋桿（30），所述第二螺紋桿（30）的底端通過軸承與聯動板（29）的表面活動連接，所述導向桿（31）從第二支架（15）的頂部穿過。

技術總結
本發明提供一種帶有激光打標設備的激光封邊機，涉及激光加工技術領域，包括激光封邊機本體，所述激光封邊機本體包括前端輸送機構、后端輸送機構、上料機構和除痕監測機構，所述前端輸送機構和后端輸送機構的內側均套設有傳送帶，且前端輸送機構和后端輸送機構之間焊接固定，所述前端輸送機構的頂部焊接有側擋板，所述側擋板兩側均螺接有延伸板，本發明能夠將已經提前裁切后的封邊條以較小的折彎角度與移動過的板材邊緣處進行對接，提高了對接的精準性，也避免封邊條長時間處于大角度彎曲狀態而導致后期粘貼牢固性下降的問題，配合除痕監測機構能夠對擠出的聚合物殘渣進行清理，并對封邊后產生的偏移問題進行監測探查。

技術研發人員：傅濤,李亮,馬宗偉,賈繼剛
受保護的技術使用者：中品智能機械有限公司
技術研發日：
技術公布日：2025/4/28
