本發明涉及薄膜材料技術領域,特別是涉及功能梯度的類金剛石碳薄膜及其制備方法和制品。
背景技術:
類金剛石碳(Diamond-like Carbon,DLC)薄膜是一種與金剛石膜性能相似的新型薄膜材料,它具有較高的硬度,良好的熱傳導率,極低的摩擦系數,優異的電絕緣性能,高的化學穩定性及紅外透光性能等,已被廣泛應用到機械、電子、光學和醫學等各個領域。類金剛石薄膜涂層的表面由大量非晶碳簇束組成,其表面均勻、致密,是一種優異的表面抗磨損改性膜。相對一般金剛石膜層而言,類金剛石薄膜沉積溫度較低,沉積面積大,膜面平整光滑,工藝比較成熟,并且其彈性模量較小、熱膨脹系數較大,可在一定程度下緩解金剛石晶粒之間的相互作用、緩沖薄膜內應力,從而表現出更好的附著力。
目前,類金剛石薄膜摩擦性能的研究主要集中考察其在惰性氣體和空氣條件下的摩擦學行為,而在水潤滑和油潤滑方面的研究工作基本尚未開展;同時,DLC膜還存在薄膜-基體結合力差、高溫不穩定、摩擦磨損性能受環境影響大等缺陷。
研究表明,通過在DLC薄膜中摻雜其他的金屬元素(Ag、Cr、Cu、Fe、Ti等)或者非金屬元素(N、Si、F、P、Cl等)可以較好地提高薄膜的力學和摩擦學性能。非金屬元素摻雜一般用來降低表面能和改善熱穩定性,而金屬元素摻雜用來提高硬度和耐磨性,降低摩擦系數。但是由于摻雜對類金剛石薄膜摩擦性能影響的規律比較復雜,許多問題還需要進行更深入的研究。同時,摻雜元素在類金剛石薄膜中的存在狀態及其摻雜對類金剛石薄膜質量及性能的影響規律等還存在著一些爭議。因此,需要進一步深化對摻雜類金剛石膜的摻雜機理研究,不斷完善摻雜理論和摻雜工藝方法從而解決實際應用中存在的問題。
進一步地,DLC薄膜中sp2和sp3的含量、H的含量以及薄膜的微觀結構是影響DLC薄膜性能的主要參數,而薄膜中sp2和sp3雜化鍵含量、H含量以及薄膜的微觀結構與制備方法及工藝密切相關。
目前,DLC薄膜的制備主要采用氣相沉積方法。根據氣相沉積方法原理的不同,可分為物理氣相沉積(Physical Vapor Deposition)和化學氣相沉積(Chemical Vapor Deposition)。物理氣相沉積方法的成膜過程比較易控制,膜層致密,但均勻性較差;化學氣相沉積方法鍍膜面積較大,均勻性較好,可繞射性好,但是成膜溫度高,且膜層致密性較差。此外,傳統離子鍍膜技術多為單一的陰極弧離子鍍或磁控濺射離子鍍,分別存在著表面大顆粒污染使薄膜表面粗糙度偏高以及離化率偏低導致薄膜結構不夠致密等技術缺陷。
低溫制備類金剛石薄膜的新型制備工藝主要包括電子回旋微波等離子體沉積、磁過濾真空陰極電弧沉積、等離子注入沉積和高功率脈沖磁控濺射及其復合工藝等。例如,現有技術采用高功率脈沖磁控放電等離子注入沉積的方法在SU201不銹鋼基體上制備了包含高結晶度CrN納米粒子的DLC薄膜,結果發現該方法所制備DLC膜具有很好的薄膜-基體結合力(臨界載荷66.8N)和較高的納米硬度(最高可達24.3GPa)。然而,由于諸如電子回旋微波等離子體沉積、磁過濾真空陰極電弧沉積、等離子注入沉積和高功率脈沖磁控濺射等離子鍍膜技術所帶來的高昂工藝成本,使得這些新型工藝技術遠未達到商業化推廣程度。
此外,目前關于DLC薄膜的沉積工藝研究重點關注于提高膜-基體結合力、硬度和韌性的理想匹配等,大都忽略了高表面光潔度和色澤等裝飾需求,例如生產環節的中間層或過渡層薄膜沉積過程中不可避免產生的大顆粒等,必然會影響DLC薄膜裝飾層的表面質量。
技術實現要素:
基于此,有必要提供一種具有高光澤度、高界面結合強度、高表面硬度,并且耐磨損、耐腐蝕、防刮花性能優良的功能梯度的類金剛石碳薄膜的制備方法。
一種功能梯度的類金剛石碳薄膜的制備方法,包括如下步驟:
(1)通過空心陰極電子束輔助脈沖偏壓多弧離子鍍在工件的表面沉積金屬基底層;
(2)通過空心陰極電子束輔助脈沖偏壓多弧離子鍍在所述金屬基底層的表面沉積金屬氮化物過渡層;
(3)通過脈沖偏壓離子束輔助磁控濺射在所述金屬氮化物過渡層的表面沉積碳化鎢梯度層;
(4)通過脈沖偏壓離子束輔助磁控濺射在所述碳化鎢梯度層的表面沉積類金剛石碳裝飾層。
在其中一個實施例中,步驟(1)之前還包括金屬離子和高能電子聯合轟擊的清洗與刻蝕步驟,所述清洗與刻蝕步驟在離子鍍膜機中進行,所述離子鍍膜機配置有空心陰極電子槍、陰極金屬靶材以及用于放置所述工件的反應爐;所述清洗與刻蝕步驟的工藝條件如下:
保持所述反應爐內的真空度為2×10-3~5×10-3Pa;
所述空心陰極電子槍的電流為80A~120A;
對所述工件施加的脈沖負偏壓為-1000V~-400V;
所述陰極金屬靶材的弧靶電流為80A~120A;
所述清洗與刻蝕的時間為10min~20min,并保持所述反應爐中的溫度不超過300℃。
進行該清洗與刻蝕步驟時,所述陰極金屬靶材優選為與金屬基底層的材料相同。
上述清洗與刻蝕步驟的工藝條件優選如下:
保持所述反應爐內的真空度為2×10-3~3×10-3Pa;
所述空心陰極電子槍的電流為100A~120A;
對所述工件施加的脈沖負偏壓為-800V~-500V;
所述陰極金屬靶材的弧靶電流為100A~120A;
所述清洗與刻蝕的時間為10min~20min,并保持所述反應爐中的溫度不超過300℃。
在其中一個實施例中,步驟(2)沉積所述金屬氮化物過渡層后,還包括金屬氮化物過渡層的后處理步驟:
所述后處理步驟在離子鍍膜機中進行,所述離子鍍膜機配置有空心陰極電子槍以及用于放置沉積有所述金屬氮化物過渡層的工件的反應爐;所述后處理步驟的工藝條件如下:
于所述反應爐中通入N2和/或Ar,并保持所述反應爐內真空度為2×10-2~5×10-2Pa;
所述空心陰極電子槍的電流為120A~160A;
對沉積有所述金屬氮化物過渡層的工件施加的脈沖負偏壓為-200V~-100V;
所述后處理的時間為2min~10min,離子轟擊的能量控制為1KeV~3KeV,并保持所述反應爐中的溫度不超過300℃。
上述后處理步驟的工藝條件優選如下:
于所述反應爐中通入Ar或N2和Ar,并保持所述反應爐內真空度為2×10-2~3×10-2Pa;最優選為同時通入N2和Ar,二者的流量比為Ar:N2=60~70%:25~40%;
所述空心陰極電子槍的電流為120A~160A;
對沉積有所述金屬氮化物過渡層的工件施加的脈沖負偏壓為-200V~-190V;
所述后預處理的時間為3min~7min,轟擊的能量控制為1KeV~2KeV,并保持所述反應爐中的溫度不超過300℃。
在其中一個實施例中,步驟(1)在離子鍍膜機中進行,所述離子鍍膜機配置有空心陰極電子槍、陰極金屬靶材以及用于放置所述工件的反應爐;步驟(1)的工藝條件如下:
于所述反應爐中通入適量Ar,并保持所述反應爐內真空度為2.0×10-3~5.0×10-3Pa;
所述空心陰極電子槍的電流為80A~120A;
對所述工件施加的脈沖負偏壓為-200V~-100V;
所述陰極金屬靶材的弧靶電流為50A~100A;
所述沉積的時間為5min~10min,并保持所述反應爐中的溫度不超過300℃。
步驟(1)的工藝條件優選如下:
于所述反應爐中通入適量Ar,并保持所述反應爐內真空度為2×10-3~3×10-3Pa;
所述空心陰極電子槍的電流為100A~120A;
對所述工件施加的脈沖負偏壓為-200V~-150V;
所述陰極金屬靶材的弧靶電流為80A~100A;
所述沉積的時間為8min~10min,并保持所述反應爐中的溫度不超過300℃。
在其中一個實施例中,步驟(2)在離子鍍膜機中進行,所述離子鍍膜機配置有空心陰極電子槍、陰極金屬靶材以及用于放置沉積有所述金屬基底層的工件的反應爐;步驟(2)的工藝條件如下:
于所述反應爐中同時通入Ar和N2,保持Ar和N2的流量比為5%~20%:80%~95%,并保持反應爐內真空度為2.0×10-2~5.0×10-2Pa;
所述空心陰極電子槍的電流為120A~160A;
對沉積有所述金屬基底層的工件施加的脈沖負偏壓為-200V~-100V;
所述陰極金屬靶材的弧靶電流為50A~80A;
所述沉積的時間為10min~30min,并保持所述反應爐中的溫度不超過300℃。
步驟(2)的工藝條件優選如下:
于所述反應爐中同時通入Ar和N2,保持Ar和N2的流量比為10%~20%:80%~90%,并保持反應爐內真空度為2.0×10-2~3.0×10-2Pa;
所述空心陰極電子槍的電流為120A~160A;
對沉積有所述金屬基底層的工件施加的脈沖負偏壓為-200V~-150V;
所述陰極金屬靶材的弧靶電流為60A~80A;
所述沉積的時間為15min~25min,并保持所述反應爐中的溫度不超過300℃。
在其中一個實施例中,步驟(3)在離子鍍膜機中進行,所述離子鍍膜機配置有空心陰極電子槍、純鎢磁控濺射靶材以及用于放置沉積有所述金屬氮化物過渡層的工件的反應爐;步驟(3)的工藝條件如下:
于所述反應爐中同時通入C2H2或CH4,以及Ar,保持Ar和C2H2或CH4的流量比為5%~20%:80%~95%,并保持所述反應爐內真空度為2.0×10-2~5.0×10-2Pa;
所述空心陰極電子槍的電流為120A~160A;
對沉積有所述金屬氮化物過渡層的工件施加的脈沖負偏壓為-200V~-100V;
所述純鎢磁控濺射靶的電流為50A~80A;
所述沉積的時間為15min~30min,并保持所述反應爐中的溫度不超過300℃。
步驟(3)的工藝條件優選如下:
于所述反應爐中同時通入C2H2或CH4,以及Ar,保持Ar和C2H2或CH4的流量比為5%~10%:90%~95%,并保持所述反應爐內真空度為2×10-2~3×10-2Pa;
所述空心陰極電子槍的電流為120A~160A;
對沉積有所述金屬氮化物過渡層的工件施加的脈沖負偏壓為-200V~-150V;
所述純鎢磁控濺射靶的電流為50A~80A;
所述沉積的時間為20min~30min,并保持所述反應爐中的溫度不超過300℃。
在其中一個實施例中,步驟(4)在離子鍍膜機中進行,所述離子鍍膜機配置有空心陰極電子槍、磁控濺射源、輔助線性離子源以及用于放置沉積有所述碳化鎢梯度層的工件的反應爐;步驟(4)的工藝條件如下:
于所述反應爐中同時通入C2H2或CH4,以及Ar,保持Ar和C2H2或CH4的流量比為5%~15%:85%~95%,并保持所述反應爐內真空度為2.0×10-2~5.0×10-2Pa;
所述空心陰極電子槍的電流為120A~160A;
對沉積有所述碳化鎢梯度層的工件施加的脈沖負偏壓為-200V~-100V;
所述沉積的時間為60min~120min,并保持所述反應爐中的溫度不超過300℃。
步驟(4)的工藝條件優選如下:
于所述反應爐中同時通入C2H2或CH4,以及Ar,保持Ar和C2H2或CH4的流量比為10%~15%:90%~95%,并保持所述反應爐內真空度為2×10-2~3×10-2Pa;
所述空心陰極電子槍的電流為120A~160A;
對沉積有所述碳化鎢梯度層的工件施加的脈沖負偏壓為-200V~-150V;
所述沉積的時間為100min~120min,并保持所述反應爐中的溫度不超過300℃。
本發明還提供所述的功能梯度的類金剛石碳薄膜的制備方法制備得到的功能梯度的類金剛石碳薄膜,所述功能梯度的類金剛石碳薄膜包括:
設置于所述工件的表面的金屬基底層;
設置于所述金屬基底層表面的金屬氮化物過渡層;
設置于所述金屬氮化物過渡層的碳化鎢梯度層;
設置于所述碳化鎢梯度層表面的類金剛石碳裝飾層。
上述工件優選為鋼工件,包括但不限于不銹鋼件,奧氏體鋼件,高速鋼、硬質合金,優選為不銹鋼件,如不銹鋼手表外觀件。
在其中一個實施例中,所述金屬基底層的材料為Cr、Ti、Cr-Al合金或Ti-Al合金,優選為Ti、Cr或Ti-Al合金;所述金屬氮化物過渡層的材料為CrN、TiN、(Cr,Al)N或(Ti,Al)N,優選為TiN、(Cr,Al)N或(Ti,Al)N。
本發明還提供一種制品,包括鋼工件,以及設置于所述鋼工件的表面的所述的功能梯度的類金剛石碳薄膜。所述鋼工件尤其指鐘表組件。
本發明的原理及優點如下:
本發明綜合利用空心陰極電子束輔助的多弧離子鍍與脈沖偏壓離子束輔助的磁控濺射復合工藝制備功能梯度的類金剛石碳薄膜,能夠較好的對膜中sp2和sp3雜化鍵的含量、H的含量以及薄膜的微觀結構進行控制,改善類金剛石碳薄膜內部的缺陷,保證功能梯度的類金剛石碳薄膜優良性能的發揮,同時,還能夠降低類金剛石碳薄膜的生產成本,便于工業應用。
進一步地,本發明通過空心陰極脈沖放電與高脈沖偏壓復合的金屬離子束轟擊效應對工件實施離子刻蝕及微量注入并利用高能量氮/氬離子束對功能梯度類金剛石碳薄膜的金屬氮化物過渡層進行表面粗糙度優化處理,不僅能顯著提高功能梯度的類金剛石碳薄膜與工件的界面結合力,實現功能梯度類金剛石碳薄膜硬度與韌性的理想匹配,并且可有效保障類金剛石碳裝飾層的表面光潔度和粗糙度,滿足工件(如手表外觀件)的裝飾需求。
首先,現有的真空離子電鍍通常采用Ar離子清洗和刻蝕工件表面,使工件表面的雜質、氧化物等脫離,進而改善工件表面狀態,但該方法提高薄膜與工件之間的結合力的效果有限。另有部分現有技術采用金屬離子轟擊的方法,但采用磁控濺射金屬離子轟擊存在陰極靶易中毒、離化率低、濺射效率低和陽極消失等缺點,導致產生鍍膜工藝不穩定、薄膜-工件結合力差;陰極電弧濺射金屬離子轟擊雖然會提高薄膜-工件結合強度,但會產生大液滴,導致表面粗糙度惡化。
基于此,本發明采用空心陰極脈沖放電與高脈沖偏壓的復合技術對工件進行真空鍍膜前的金屬離子與高能電子協同轟擊,不僅能更有效地去除工件表面的氧化皮等,還能夠在工件表層注入一層很薄的金屬,有利于形成更厚的改性金屬層和獲得更強的釘扎鉚接作用,從而進一步提高工件表面支撐強度和薄膜與工件的結合強度。
其次,目前研究重點大都關注于提高膜-工件結合力、硬度和韌性的理想匹配等,往往忽略了高表面光潔度和靚麗色澤等裝飾性需求,例如生產環節的中間層或過渡層薄膜沉積過程中不可避免的大顆粒等必然影響DLC薄膜裝飾層的表面質量。
本發明利用高能量氮/氬離子束對功能梯度的類金剛石碳薄膜中的金屬氮化物過渡層進行表面粗糙度優化處理:高能N/Ar離子可以濺射掉或擊碎薄膜沉積過程中產生的大顆粒,并與膜層中的原子發生碰撞,使膜層原子重新排列,形核位置增多,孔洞坍塌,其致密度及均勻性得以提高,膜層從而變得連續、光滑、致密。由此有效保障類金剛石碳膜裝飾層的表面光潔度和粗糙度,滿足工件(如手表外觀件)的裝飾需求。
本發明采用金屬/金屬氮化物/WC/DLC(類金剛石碳)的功能梯度設置,利用金屬、金屬氮化物以及碳化鎢薄膜作為中間層,使工件至類金剛石碳裝飾層之間逐漸平緩過渡,且各層之間的界面可有效抑制位錯移動,具有低剪切特性的金屬軟層及金屬氮化物和碳化鎢中間層可吸收應變能,有效抑制或阻止裂紋產生與擴展,從而使梯度多層薄膜獲得硬度與韌性的理想匹配,改善DLC薄膜存在的薄膜-工件結合力差、高溫不穩定、摩擦磨損性能受環境影響大等缺陷,制得的功能梯度的類金剛石碳薄膜具有高光澤度、高界面結合強度、高表面硬度,并且耐磨損、耐腐蝕、防刮花性能優良。
與現有技術相比,本發明具有以下有益效果:
本發明提供的功能梯度類金剛石碳薄膜的制備方法,采用基于空心陰極電子束輔助多弧離子鍍與脈沖偏壓離子束輔助的磁控濺射復合工藝,并結合雙重離子轟擊處理技術和功能梯度多層膜的優化設計在工件(如不銹鋼手表外觀件)表面制備了具有高光澤度、高界面結合強度、高表面硬度,且耐磨損、耐腐蝕、防刮花性能優良的功能梯度的類金剛石碳薄膜。
通過金屬離子的轟擊效應對工件實施離子刻蝕及微量注入,并利用高能量氮/氬離子束對功能梯度的類金剛石碳薄膜的金屬氮化物過渡層進行表面粗糙度優化處理,不僅顯著提高功能梯度的類金剛石碳薄膜與工件界面結合力,實現功能梯度的類金剛石碳薄膜硬度與韌性理想匹配,并且可有效保障類金剛石碳薄膜裝飾層的表面光潔度和粗糙度,滿足工件(如手表外觀件)的裝飾需求。
本發明提供的功能梯度的類金剛石碳薄膜的制備方法制得的類金剛石碳薄膜,色澤以灰黑色和槍黑色為主,應用于手表外觀件時,可替代國產品牌手表中大都是富含石墨的化學電鍍、黑色PVD涂層或陽極氧化鋁鎂合金表殼等的黑色款式,實現真正意義上的DLC涂層表款。
本發明制得的功能梯度的類金剛石碳薄膜的整體厚度為3.0~5.0μm、表面硬度值達HV2700~3900,經振動研磨測標準試后涂層表面無明顯劃痕及露底變色等不良現象,并且滿足不銹鋼手表外觀件涂層結合力的ISO標準要求;同時,試樣經過120小時ISO標準人工汗腐蝕和鹽霧試驗測試后,涂層表面亦無腐蝕白點、斑點、銹蝕物以及鹽析等不良現象。
本發明提供的功能梯度類金剛石碳薄膜的制備方法,屬于環境友好型離子鍍膜復合表面技術,設計科學合理、結構制作簡單、工藝成本較低,不僅廣泛適用于各種異形鋼工件,并可用于各類耐磨零部件的表面處理等。
本發明提供的功能梯度類金剛石碳薄膜適用于各種異形的鋼工件,如不銹鋼手表外觀件,并可用于各類耐磨零部件的表面,尤其適用于奧氏體鋼件,還可應用于高速鋼、硬質合金等耐磨工件等。
附圖說明
圖1為本發明功能梯度的類金剛石碳薄膜的制備方法的流程圖;

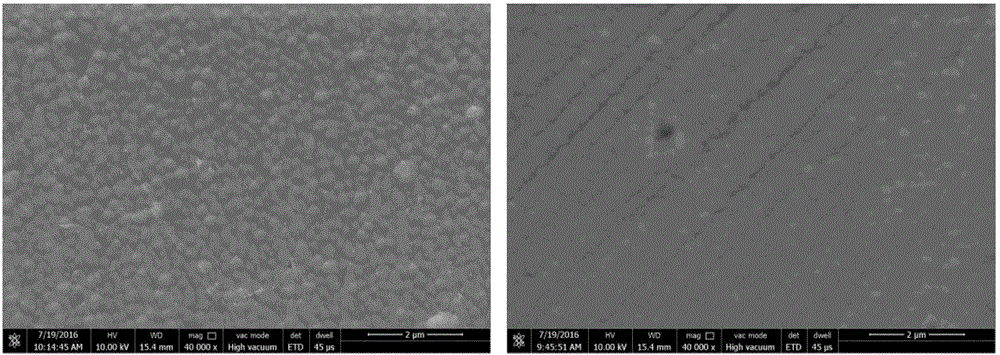

圖2為本發明實施例2中過渡層金屬氮化物薄膜施加和未施加離子束轟擊的功能梯度類金剛石碳薄膜的表面微觀形貌SEM照片,其中,
左圖為金屬氮化物薄膜未施加離子束轟擊,右圖則為金屬氮化物薄膜施加能量為1.0KeV的Ar離子束轟擊。
具體實施方式
以下結合具體實施例對本發明的功能梯度的類金剛石碳薄膜及其制備方法作進一步詳細的說明。
本發明實施例中采用的鍍膜設備基本設置:本發明功能梯度的類金剛石碳薄膜沉積在多用途離子鍍膜機中進行。
(1)該多用途離子鍍膜機屬于多弧靶源、多離子源復合鍍膜機,并且其真空室或反應爐頂部設有1個Ta-HCD(hollow cathode discharge)空心陰極放電電子槍。
(2)真空室內安裝有4個對稱放置的高純金屬Cr、Ti,或Cr-Al合金、Ti-Al合金陰極靶材弧源,同時安裝4個對稱放置的高純金屬W磁控濺射靶材,并且與高純金屬Cr、Ti,或Cr-Al合金、Ti-Al合金靶材互成90度角。具體地,圓柱形真空室頂端裝有可產生電子束的空心陰極槍;4個高純金屬Cr或Ti多弧陰極靶,相同材質靶材平行于真空室側壁且對立安置,而不同材質靶材則間隔交錯地(圓周的四個端點)安置在爐體真空室側壁上;4個高純金屬W靶(磁控濺射靶)垂直于圓柱形真空室側壁方向并排放置,且位于陰極多弧靶正下方;靶材形狀為平面或柱面、優選為柱面。
(3)在真空室或反應爐內樣品臺能夠公轉與自轉,以保障工件既可充分與電子束或離子束相互作用,也可與金屬或合金靶材及Ar和N2或CH4或C2H2充分均勻反應;上述反應氣體純度皆不低于99.95at%。
(4)本發明所采用的金屬或合金靶材純度均為99.99at%,其中Cr-Al合金或Ti-Al合金靶材的原子配比為(Cr/Ti 50%,Al 50%)。
實施例1
本實施例一種功能梯度的類金剛石碳薄膜的制備方法,流程圖見圖1,包括如下步驟:
1)不銹鋼工件預處理:室溫下,將拋光不銹鋼手表外觀件工件置于盛有環保型水性金屬清洗液的超聲清洗機中進行表面清洗除油(按照常規方法進行);再將清洗后工件放入乙醇溶液經脫水處理后干燥。
2)工件表面離子清洗與刻蝕:(1)將拋光不銹鋼手表外觀件工件置于反應爐內并保持反應爐內的真空度為4.0×10-3Pa;(2)啟動Ta-HCD電子槍及爐內的加熱裝置并在Ta-HCD電子槍起弧后控制電流為80A,Ta-HCD源的等離子體電弧直接照射工件表面直到真空室內溫度達到120℃;(3)保持反應爐內真空度為4.0×10-3Pa,調整Ta-HCD電子槍電流為80A并對工件施加-400V脈沖偏壓;(4)啟動高純金屬Cr陰極弧靶材,并控制陰極弧靶的電流為80A,在高能金屬離子和高能電子共同作用下轟擊工件表面;其中,清洗與刻蝕的工作時間為20分鐘,并保持真空室內溫度不超過300℃。
3)基底層金屬/合金薄膜制備:(1)通入適量Ar氣并保持反應爐內真空度為4.0×10-3Pa;(2)調整Ta-HCD電子槍電流為80A并對工件施加-200V脈沖偏壓;(3)保持4個高純Cr陰極弧靶材開啟并控制陰極弧靶電流為60A;(4)基底層薄膜的沉積時間為5分鐘并保持真空室內溫度不超過300℃。
4)過渡層金屬氮化物薄膜制備:(1)同時通入Ar和N2氣、保持二者流量比為Ar:N2=10%:90%,并保持反應爐內真空度為4.0×10-2Pa;(2)保持4個高純Cr陰極弧靶材開啟并控制陰極弧靶的電流為60A;(3)控制Ta-HCD電子槍電流為120A并對工件施加-200V脈沖偏壓;(4)過渡層金屬氮化物薄膜的沉積時間為10分鐘,并保持真空室內溫度不超過300℃。
5)高能量氮或氬離子束轟擊處理:(1)關閉上述陰極弧靶材并通過線性離子源通入N2,保持反應爐內真空度為4.0×10-2Pa;(2)控制Ta-HCD電子槍電流為120A,并對工件施加-200V脈沖偏壓;(3)離子轟擊工作時間為10分鐘,能量控制在3.0KeV并保持真空室內溫度不超過300℃。
6)梯度層WC(碳化鎢)薄膜制備:(1)關閉上述陰極弧靶材,同時開啟4個高純W磁控濺射靶,并控制靶電流為60A;(2)同時通入CH4和Ar氣,控制二者的流量比為Ar:CH4=10%:90%并保持反應爐內真空度為4.0×10-2Pa;其中,CH4和Ar一部分從磁控濺射源通入,一部分從輔助線性離子源通入;(3)控制Ta-HCD電子槍電流為120A并對工件施加-200V脈沖偏壓;(4)WC梯度層薄膜的沉積時間為15分鐘并保持反應爐真空室內溫度不超過300℃。
7)表面裝飾層DLC(類金剛石碳)薄膜制備:(1)關閉上述步驟中所有靶材并保持Ta-HCD電子槍電流為120A,同時對工件施加-200V脈沖偏壓;(2)同時通入Ar和CH4,控制二者流量比為Ar:CH4=10%:90%,并保持反應爐內的真空度為4.0×10-2Pa。其中,CH4和Ar一部分從磁控濺射源通入,一部分從輔助線性離子源通入;(3)裝飾層即表面層DLC(類金剛石碳)薄膜的沉積時間為60分鐘,并保持真空室內溫度不超過300℃。
工件成品性能檢測:本實施例制備不銹鋼工件表面鍍層為灰黑色。
(1)本發明制備鍍層整體厚度為3.1微米,采用HXD-1000TM/LCD數字顯示型顯微硬度計測試樣品表面鍍膜顯微維氏硬度為2740HV0.025;
(2)表面粗糙度測試:按照GB/T 2523-2008標準要求,采用日本三豐SJ410型粗糙度測試儀測得不銹鋼片涂層試樣Ra~0.1微米。
(3)涂層結合力測試:按照ISO 27874:2008(E)標準要求,即將試樣彎曲成90°再彎曲回到原位置、往復3次,然后在照明燈下用4倍放大鏡目測試樣,涂/鍍層彎曲處的表面無起皺、起泡、剝落、裂痕等不良現象;
(4)耐腐蝕性能測試:首先對不銹鋼工件試樣進行120h人工汗液腐蝕試驗(ISO 3160-2:2003),其次對工件試樣進行120h的標準鹽霧試驗測試(ISO 14993:2001),并保證霧化前鹽溶液pH值在6.5~7.2(35±2℃);試樣經上述實驗后其表面涂/鍍層無腐蝕白點、斑點、銹蝕物及鹽析等不良現象。
(5)耐磨損性能測試:按照ISO 23160:2011標準要求,不銹鋼工件試樣膜層的耐磨性采用振動研磨試驗法測試。經振動研磨測試后,標準316L不銹鋼模塊的磨削量為4~8mg,并且試樣表面涂/鍍層應無明顯劃痕及露底變色等不良現象。
實施例2
本實施例一種功能梯度的類金剛石碳薄膜的制備方法,包括如下步驟:
1)不銹鋼工件預處理:室溫下,將拋光不銹鋼手表外觀件工件置于盛有環保型水性金屬清洗液的超聲清洗機中進行表面清洗除油;再將清洗后工件放入乙醇溶液經脫水處理后干燥。
2)工件表面離子清洗與刻蝕:(1)將拋光不銹鋼手表外觀件工件置于反應爐內并保持反應爐內的真空度為3.0×10-3Pa;(2)啟動Ta-HCD電子槍及爐內的加熱裝置并在Ta-HCD電子槍起弧后控制電流為120A,Ta-HCD源的等離子體電弧直接照射工件表面直到真空室內溫度達到200℃;(3)保持反應爐內的真空度為3.0×10-3Pa,調整Ta-HCD電子槍電流為120A并對工件施加-600V脈沖偏壓;(4)啟動高純金屬Ti陰極弧靶材并控制陰極弧靶的電流為120A,在高能金屬離子和高能電子共同作用下轟擊工件表面;其中,清洗與刻蝕的工作時間為10分鐘,并保持真空室內溫度不超過300℃。
3)基底層金屬/合金薄膜制備:(1)通入適量Ar氣并保持反應爐內真空度為3.0×10-3Pa;(2)調整Ta-HCD電子槍電流為100A并對工件施加-200V脈沖偏壓;(3)保持4個高純Ti陰極弧靶材開啟并控制陰極弧靶電流為100A;(4)基底層薄膜的沉積時間為10分鐘,并保持真空室內溫度不超過300℃。
4)過渡層金屬氮化物薄膜制備:(1)同時通入Ar和N2氣、保持二者流量比為Ar:N2=20%:80%,并保持反應爐內真空度為3.0×10-2Pa;(2)保持4個高純Ti陰極弧靶材開啟并控制陰極弧靶的電流為60A;(3)控制Ta-HCD電子槍電流為120A并對工件施加-200V脈沖偏壓;(4)過渡層金屬氮化物薄膜的沉積時間為15分鐘,并保持真空室內溫度不超過300℃。
5)高能量氮或氬離子束轟擊處理:(1)關閉上述陰極弧靶材并通過線性離子源繼續通入Ar,保持反應爐內真空度為3.0×10-2Pa;(2)控制Ta-HCD電子槍的電流為120A,并對工件施加-200V脈沖偏壓;(3)離子轟擊的工作時間為7分鐘、能量控制在1.0KeV,并保持真空室內溫度不超過300℃。
6)梯度層WC(碳化鎢)薄膜制備:(1)關閉上述陰極弧靶材,同時開啟4個高純金屬W靶材,并控制磁控濺射靶電流為50A;(2)同時通入C2H2和Ar,控制二者流量比為Ar:C2H2=5%:95%并保持反應爐內真空度為3.0×10-2Pa;其中,C2H2和Ar一部分從磁控濺射源通入,一部分從輔助線性離子源通入;(3)控制Ta-HCD電子槍電流為120A并對工件施加-200V脈沖偏壓;(4)梯度層WC薄膜的沉積時間為20分鐘,并保持真空室內溫度不超過300℃。
7)表面層DLC(類金剛石碳)薄膜制備:(1)關閉上述步驟中所有靶材,保持Ta-HCD電子槍電流為120A并對工件施加-200V脈沖偏壓;(2)保持反應爐真空室內真空度為3.0×10-2Pa,同時通入Ar和C2H2,控制二者流量比為Ar:C2H2=15%:85%,其中,C2H2和Ar一部分從磁控濺射源通入,一部分從輔助線性離子源通入;(3)裝飾層即表面層DLC(類金剛石碳)薄膜的沉積時間為100分鐘,并保持真空室內溫度不超過300℃。
工件成品性能檢測:本實施例制備不銹鋼工件表面鍍層為槍黑色。
(1)本發明制備鍍層整體厚度為4.3微米,采用HXD-1000TM/LCD數字顯示型顯微硬度計測試樣品表面鍍膜顯微維氏硬度為3560HV0.025;
(2)表面粗糙度測試:按照GB/T 2523-2008標準要求,采用日本三豐SJ410型粗糙度測試儀測得不銹鋼片涂層試樣Ra~0.08微米。
(3)涂層結合力測試:按照ISO 27874:2008(E)標準要求,即將試樣彎曲成90°再彎曲回到原位置、往復3次,然后在照明燈下用4倍放大鏡目測試樣,涂/鍍層彎曲處的表面無起皺、起泡、剝落、裂痕等不良現象;
(4)耐腐蝕性能測試:首先對不銹鋼工件試樣進行120h人工汗液腐蝕試驗(ISO 3160-2:2003),其次對工件試樣進行120h的標準鹽霧試驗測試(ISO14993:2001),并保證霧化前鹽溶液pH值在6.5~7.2(35±2℃);試樣經上述實驗后其表面涂/鍍層無腐蝕白點、斑點、銹蝕物及鹽析等不良現象。
(5)耐磨損性能測試:按照ISO 23160:2011標準要求,不銹鋼工件試樣膜層的耐磨性采用振動研磨試驗法測試,經振動研磨測試后,標準316L不銹鋼模塊的磨削量為4~8mg,并且試樣表面涂/鍍層應無明顯劃痕及露底變色等不良現象。
實施例3
本實施例一種功能梯度的類金剛石碳薄膜的制備方法,包括如下步驟:
1)不銹鋼工件預處理:室溫下,將拋光不銹鋼手表外觀件工件置于盛有環保型水性金屬清洗液的超聲清洗機中進行表面清洗除油;再將清洗后工件放入乙醇溶液經脫水處理后干燥。
2)工件表面離子清洗與刻蝕:(1)將拋光不銹鋼手表外觀件工件置于反應爐內并保持反應爐內的真空度為2.0×10-3Pa;(2)啟動Ta-HCD電子槍及爐內的加熱裝置并在Ta-HCD電子槍起弧后控制電流為150A,Ta-HCD源等離子體電弧直接照射工件表面直到真空室內溫度達到120℃;(3)保持反應爐內真空度為2.0×10-3Pa,調整Ta-HCD電子槍電流為120A并對工件施加-800V脈沖偏壓;(4)啟動Ti-Al陰極弧高純合金靶材并控制陰極弧靶電流為120A,在高能金屬離子和高能電子共同作用下轟擊工件表面;其中,清洗與刻蝕的工作時間為15分鐘,并保持真空室內溫度不超過300℃。
3)基底層金屬/合金薄膜制備:(1)通入適量Ar氣并保持反應爐內真空度為2.0×10-3Pa;(2)調整Ta-HCD電子槍電流為120A并對工件施加-200V脈沖偏壓;(3)啟動4個Ti-Al陰極弧高純合金靶材并控制陰極弧靶電流為80A;(4)基底層薄膜的沉積時間為10分鐘并保持真空室內溫度不超過300℃。
4)過渡層金屬氮化物薄膜制備:(1)同時通入Ar和N2氣、保持二者流量比為Ar:N2=10%:90%,并保持反應爐內真空度為2.0×10-2Pa;(2)保持4個Ti-Al陰極弧高純合金靶材開啟并控制陰極弧靶的電流為80A;(3)控制Ta-HCD電子槍電流為160A并對工件施加-200V脈沖偏壓;(4)過渡層金屬氮化物薄膜的沉積時間為25分鐘,并保持真空室內溫度不超過300℃。
5)高能量N和Ar離子束轟擊處理:(1)關閉上述陰極弧靶材,控制Ta-HCD電子槍的電流為160A并對工件施加-200V脈沖偏壓;(2)通過線性離子源同時通入N2和Ar,控制的二者流量比為Ar:N2=65%:35%并保持反應爐內真空度為2.0×10-2Pa;(3)離子轟擊工作時間為3分鐘,能量控制在3.0KeV并保持真空室內溫度不超過300℃。
6)梯度層WC(碳化鎢)薄膜制備:(1)關閉上述陰極靶材,同時開啟4個高純W磁控濺射靶,并控制靶電流為80A;(2)同時通入CH4和Ar,控制二者流量比為Ar:CH4=10%:90%并保持反應爐內真空度為2.0×10-2Pa;其中Ar和CH4一部分從磁控濺射源通入,一部分從輔助線性離子源通入;(3)控制Ta-HCD電子槍電流為160A并對工件施加-200V脈沖偏壓;(4)梯度層WC薄膜沉積的工作時間為30分鐘并保持反應爐真空室內溫度不超過300℃。
7)表面層DLC(類金剛石碳)薄膜制備:(1)保持Ta-HCD電子槍電流為160A,關閉上述步驟中所有靶材,同時對工件施加-200V脈沖偏壓;(2)同時通入Ar和CH4,控制二者流量比為Ar:CH4=10%:90%并保持反應爐內真空度為2.0×10-2Pa;其中,CH4和Ar皆是一部分從磁控濺射源通入,一部分從輔助線性離子源通入;(3)裝飾層即表面層DLC(類金剛石碳)薄膜的沉積時間為120分鐘,并保持真空室內溫度不超過300℃。
工件成品性能檢測:本實施例制備不銹鋼工件表面鍍層為槍黑色。
(1)本發明制備鍍層整體厚度為4.7微米,采用HXD-1000TM/LCD數字顯示型顯微硬度計測試樣品表面鍍膜顯微維氏硬度為3890HV0.025;
(2)表面粗糙度測試:按照GB/T 2523-2008標準要求,采用日本三豐SJ410型粗糙度測試儀測得不銹鋼片涂層試樣Ra~0.04微米。
(3)涂層結合力測試:按照ISO 27874:2008(E)標準要求,即將試樣彎曲成90°再彎曲回到原位置、往復3次,然后在照明燈下用4倍放大鏡目測試樣,涂/鍍層彎曲處的表面無起皺、起泡、剝落、裂痕等不良現象;
(4)耐腐蝕性能測試:首先對不銹鋼工件試樣進行120h人工汗液腐蝕試驗(ISO 3160-2:2003),其次對工件試樣進行120h的標準鹽霧試驗測試(ISO14993:2001),并保證霧化前鹽溶液pH值在6.5~7.2(35±2℃);試樣經上述實驗后其表面涂/鍍層無腐蝕白點、斑點、銹蝕物及鹽析等不良現象。
(5)耐磨損性能測試:按照ISO 23160:2011標準要求,不銹鋼工件試樣膜層的耐磨性采用振動研磨試驗法測試,經振動研磨測試后,標準316L不銹鋼模塊的磨削量為4~8mg,并且試樣表面涂/鍍層應無明顯劃痕及露底變色等不良現象。
實施例4
采用實施例3的工藝參數,通過調整步驟5)轟擊離子類型和能量參數,研究功能梯度的類金剛石碳薄膜的表面質量變化規律。
表1.不同參數對應功能梯度的類金剛石碳薄膜表面粗糙度(微米)
從表1中可見,通過調整金屬氮化物薄膜過渡層表面處理的離子轟擊工藝參數可以控制類金剛石碳薄膜裝飾層的表面粗糙度,從而實現其表面質量優化。
另采用實施例2的工藝參數,進行或不進行步驟5)(即施加或未施加離子束轟擊),所得功能梯度類金剛石碳薄膜的表面微觀形貌對比如圖2所示,可知離子轟擊效應顯著改善了類金剛石碳裝飾層的表面質量。
以上所述實施例的各技術特征可以進行任意的組合,為使描述簡潔,未對上述實施例中的各技術特征所有可能的組合都進行描述,然而,只要這些技術特征的組合不存在矛盾,都應當認為是本說明書記載的范圍。
以上所述實施例僅表達了本發明的幾種實施方式,其描述較為具體和詳細,但并不能因此而理解為對發明專利范圍的限制。應當指出的是,對于本領域的普通技術人員來說,在不脫離本發明構思的前提下,還可以做出若干變形和改進,這些都屬于本發明的保護范圍。因此,本發明專利的保護范圍應以所附權利要求為準。
