本發明涉及機床領域，具體說是一種數控?cái)[軸銑磨機床。

背景技術：

在精密光學鏡片加工領域，隨著社會的發展，精密光學鏡片越做越大，相應的光學加工行業客觀上需要高精度、高效的加工機床。而目前的銑磨機床由于機床的剛性差，使得在加工大直徑光學鏡片時，加工效率低、精度不穩定。

技術實現要素：

為了克服現有的銑磨機床加工大直徑光學鏡片時加工效率低、精度不穩定的不足，本發明提供一種數控?cái)[軸銑磨機床，該數控?cái)[軸銑磨機床剛性好，在保證加工精度的基礎上可以增大進給量，從而提高機床的加工效率及精度。

本發明的技術方案是：一種數控?cái)[軸銑磨機床，包括銑磨頭、工作臺，所述銑磨頭上連接擺軸驅動機構，及有垂直進給機構，所述工作臺上分別設有水平進給機構及旋轉驅動機構；

所述擺軸驅動機構包括磨頭架、擺軸體、擺軸座，所述擺軸座通過兩端的垂直偏心調位裝置連接在機床的垂直滑板上，擺軸座內部通過軸承支撐有擺軸體，擺軸體的左端連接在磨頭架上，且擺軸座與擺軸體之間置有兩個擺動鎖緊裝置；所述擺軸座左側的擺軸體外部固定有行程信號撞塊，擺軸座上部固定有水平調位裝置；所述擺軸體右端部通過齒輪副連接擺軸驅動減速機，且擺軸驅動減速機與擺軸驅動伺服電機相連。

所述垂直進給機構包括垂直進給滾珠絲杠，所述垂直進給滾珠絲杠與銑磨頭相連，垂直進給滾珠絲杠的另一端連接垂直進給減速機，垂直進給減速機與垂直進給伺服電機相連。

所述水平進給機構包括水平進給滾珠絲杠，所述水平進給滾珠絲杠 與工作臺相連，水平進給滾珠絲杠一端連接水平進給減速機，水平進給減速機與水平進給伺服電機相連。

所述旋轉驅動機構包括旋轉驅動伺服電機，旋轉驅動伺服電機通過旋轉驅動減速機連接同步帶輪B，同步帶輪B通過同步事連接同步帶輪A，同步帶輪A帶動工件主軸轉動。

所述擺動鎖緊裝置包括擺動汽缸體，所述擺動汽缸體一側通過法蘭與擺軸座相連，所述擺動汽缸體內的擺動汽缸輸出軸外部連接有調整連接套，調整連接套右端連接夾緊螺桿，所述擺軸座內部分別置有空心夾緊塊和螺母夾緊塊；所述夾緊螺桿右端穿過空心夾緊塊與螺母夾緊塊螺紋連接，且所述空心夾緊塊和螺母夾緊塊底部與擺軸體通過弧面接觸。

所述夾緊螺桿為階梯軸，其臺階右側頂在空心夾緊塊的左側面上；所述夾緊螺桿外部套有復位彈簧，且復位彈簧的兩端分別頂在空心夾緊塊和螺母夾緊塊上。

本發明具有如下有益效果：由于采取上述方案，該機床的銑磨頭可擺動，工作臺垂直固定，從而增加機床的剛性，加工時可以增大進給量，提高機床的加工效率，并且工作臺穩定性增加，提高了工件的加工精度。

附圖說明

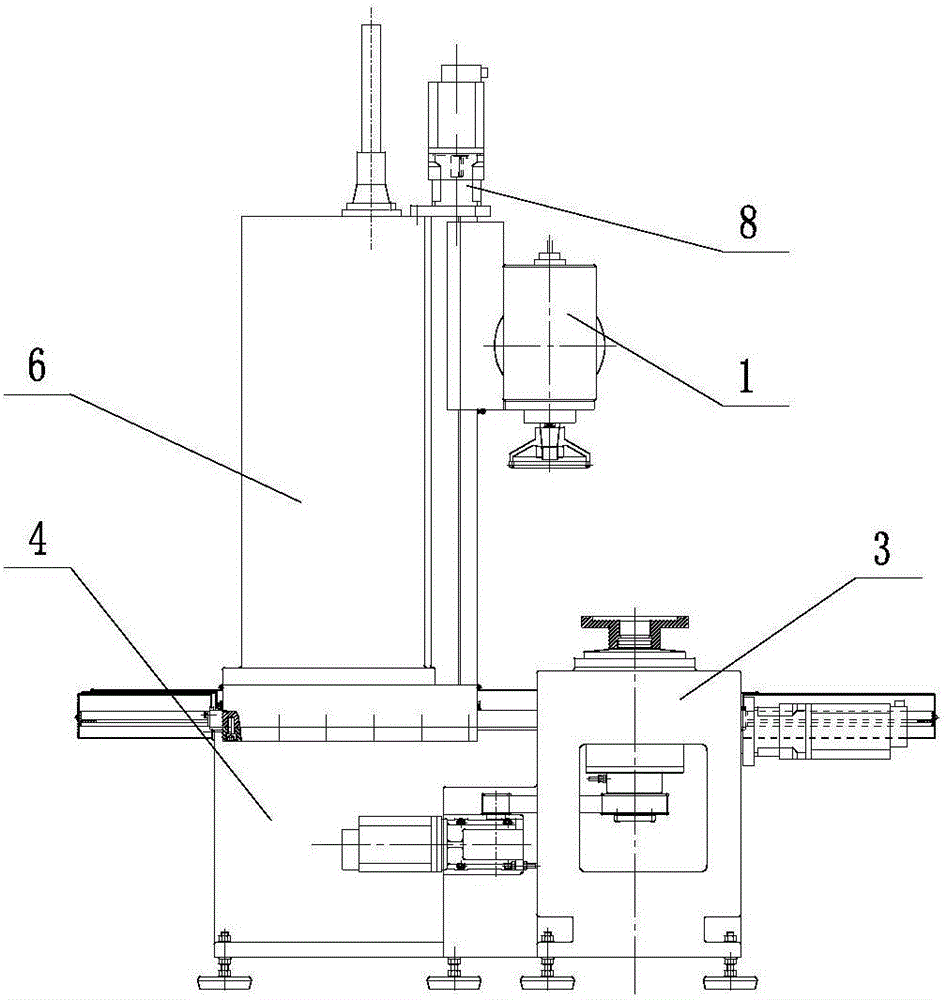

圖1為本發明的主視圖；

圖2為本發明的左視圖；

圖3為本發明的傳動系統示意圖；

圖4為擺軸箱的結構示意圖；

圖5為擺動鎖緊裝置的結構示意圖。

圖中1-銑磨頭，2-擺軸箱，3-工作臺，4-床身，5-水平進給機構，6-立柱，7-擺軸驅動機構，8-垂直進給機構，9-旋轉驅動機構，10-擺軸體，11-擺軸座，12-水平調位裝置，13-擺動鎖緊裝置，14-齒輪副，15-垂直偏心調位裝置，16-光柵，17-擺軸驅動減速機，18-擺軸驅動伺服電機，19-回轉密封架，20-行程信號撞塊，21-磨頭架，22-垂直進給伺服電機，23-垂直進給減速機，24-角接觸球軸承Ａ，25-垂直進給滾珠絲杠，26-角接觸球軸承Ｂ，27-水平進給滾珠絲杠，28-角接觸球軸承C，29-水平進給減速機，30-水平進給伺服電機，31-角接觸球軸承D，32-同步帶輪A，33-同步帶輪B，34-同步帶，35-旋轉驅動減速機，36-旋轉驅動伺服電機，61-擺動汽缸體，62-法蘭，63-擺動汽缸輸出軸，64-夾緊螺桿，65-空心夾緊塊，66-復位彈簧，67-螺母夾緊塊，68-限位套，69-調整連接套。

具體實施方式

下面結合附圖對本發明作進一步說明：

由圖1至圖5所示，一種數控?cái)[軸銑磨機床，包括銑磨頭1、工作臺3、床身4、立柱6，所述銑磨頭1上連接有擺軸箱2，擺軸箱2在擺軸驅動機構7的驅動下可擺動，銑磨頭1上還連接有垂直進給機構8，在垂直進給機構8的驅動下實現豎直方向進給。所述工作臺3置于床身4上，床身4的端部設有水平進給機構5，并且工作臺3底部連接旋轉驅動機構9，水平進給機構5可驅動工件水平進給，旋轉驅動機構9可驅動工件旋轉。

所述擺軸驅動機構7包括磨頭架21、擺軸體10、擺軸座11，所述擺軸座11通過兩端的垂直偏心調位裝置15連接在機床的垂直滑板上，通過偏心輪副精確調整砂輪軸線的垂直度。擺軸座11內部通過角接觸球軸承A26支撐有擺軸體10，且擺軸體10的左端連接在磨頭架21上，磨頭架21支撐銑磨頭1并將其固定連接在擺軸體10上。所述磨頭架21上部為回轉接頭，回轉接頭將切削冷卻液配水到砂輪軸中心出水，冷卻砂輪、工件。擺軸座11與擺軸體10之間置有兩個擺動鎖緊裝置13，所述擺軸座11左側的擺軸體10外部固定有行程信號撞塊20，擺軸座11上部固定有水平調位裝置12；所述擺軸體10右端部通過齒輪副14連接擺軸驅動減速機17，且擺軸驅動減速機17與擺軸驅動伺服電機18相連。所述擺軸體10左端外部固定有回轉密封架19，擺軸體10右端面上固定有光柵16。

所述擺動鎖緊裝置13包括擺動汽缸體61，所述擺動汽缸體61一側通過法蘭62與擺軸座11相連，所述擺動汽缸體61內的擺動汽缸輸出軸63外部連接有調整連接套69，調整連接套69穿過法蘭內部，

且調整連接套69右端連接夾緊螺桿64。所述擺軸座11內部分別置有空心夾緊塊65和螺母夾緊塊67，且空心夾緊塊65和螺母夾緊塊67之間有間隙，其中空心夾緊塊65左側由法蘭62限位，螺母夾緊塊67右側設有限位套68，且限位套68固定在擺軸座11上。所述空心夾緊塊65和螺母夾緊塊67底部與擺軸體10通過弧面接觸。所述夾緊螺桿64為階梯軸，其中部設有臺階，所述空心夾緊塊65與夾緊螺桿64的臺階相配合，且夾緊螺桿64臺階右側面頂在空心夾緊塊65的左側面上。所述夾緊螺桿64右端穿過空心夾緊塊65后與螺母夾緊塊67螺紋連接。所述夾緊螺桿64外部套有復位彈簧66，且復位彈簧66的兩端分別頂在空心夾緊塊65和螺母夾緊塊67上。所述夾緊螺桿64為階梯軸，其臺階右側頂在空心夾緊塊65的左側面上；所述夾緊螺桿64外部套有復位彈簧66，且復位彈簧66的兩端分別頂在空心夾緊塊65和螺母夾緊塊67上。

所述垂直進給機構8包括垂直進給滾珠絲杠25，所述垂直進給滾珠絲杠25與銑磨頭1相連，垂直進給滾珠絲杠25由角接觸球軸承A24支撐，其另一端連接垂直進給減速機23，垂直進給減速機23與垂直進給伺服電機22相連。垂直進給伺服電機22通過垂直進給減速機23帶動垂直進給滾珠絲杠25轉動，從而帶動銑磨頭1上下移動。

所述水平進給機構5包括水平進給滾珠絲杠27，所述水平進給滾珠絲杠27 與工作臺3相連，水平進給滾珠絲杠27由角接觸球軸承C28支撐，其一端連接水平進給減速機29，水平進給減速機29與水平進給伺服電機30相連，通過電機驅動絲杠轉動，從而帶動工作臺3及其上的工件水平方向移動。

所述旋轉驅動機構9包括旋轉驅動伺服電機36，旋轉驅動伺服電機36通過旋轉驅動減速機35連接同步帶輪B33，同步帶輪B33通過同步事33連接同步帶輪A32，同步帶輪A32帶動工件主軸轉動，實現工件的回轉。

該機床在加工球面工件時，由旋轉驅動機構9帶動工件旋轉，水平進給機構5帶動工件水平進給，并由垂直進給機構8帶動銑磨頭1上下進給，由擺軸驅動機構7帶動銑磨頭1擺動，從而完成球面工件的加工。該機床的特點是銑磨頭擺動，工作臺呈垂直固定，這樣，機床的剛性增大，從而可以增大進給量，提高機床的加工效率。本機床的產品已在中科院成都光機所試用兩年，機床的加工效率高、精度穩定。
