本發明屬于金屬材料表面熱處理技術領域，具體涉及一種滲納米鉆石烯的新型金屬表面熱處理方法。

背景技術：

磨損是金屬材料失效的主要形式之一，有接觸和相對運動的地方就會有磨損，長時間的磨損會造成零部件的失效，輕則需要更換零件，重則造成設備損壞甚至人員傷亡，如何減磨是一個永恒的研究課題。因為磨損一般發生在材料表面，所以如何提高材料表面的耐磨性是減磨的一個重要途徑。

現階段材料表面處理方法有：涂覆、鍍覆和熱處理等，其中熱處理是提高金屬材料耐磨性的一個主要方法，其原理是通過改變材料的組織結構以改善性能。化學熱處理是機械制造業較為成熟、運用較多的處理方法，包括滲碳、滲氮、滲稀土元素以及多種元素共滲等，這些普通化學熱處理都是通過化學反應析出活性原子，活性原子再通過溶解或化學反應擴散到金屬內部，最終形成滲透層，達到表面強化的目的。

這些處理方法存在一些缺點，比如處理工藝復雜，設備要求較高，有些還有毒有害；滲透速度慢，滲透層淺，一般只有幾十到幾百微米；并且滲層界面結合力小，容易脫落，不便進行機加工等。

技術實現要素：

本發明的目的是為了提供一種滲納米鉆石烯的新型金屬表面熱處理方法。

基于上述目的，本發明采取了如下技術方案：一種滲納米鉆石烯的新型金屬表面熱處理方法，包括以下步驟：

1）使待熱處理的金屬部件的外表面均包裹一層3～5mm厚的納米鉆石烯；

2）對體系抽真空，導入還原性保護氣體，重復2～3次，目的是以盡量減少氧化性氣體的存在；

3）升溫至奧氏體轉變溫度以上0～150℃，并保溫1～20h，然后隨爐冷卻至室溫；

4）取出金屬部件經淬火和低溫回火即可。步驟1）中為保證熱處理的金屬部件的外表面均包裹一層3～5mm厚的納米鉆石烯，同時又能保證處理多個金屬部件，本發明優選采用的方法為：首先，需要一個能夠密閉的干凈的容器，在容器底部鋪上3～5mm厚的納米鉆石烯，然后放入金屬部件，接著再鋪一層納米鉆石烯再放金屬部件，直到裝滿整個容器為止。

所述納米鉆石烯須經以下處理：將粒度分別為50nm、100nm和200nm的納米鉆石烯按重量比(1～2)：(2～3)：(4～5)混合，對得到的依次進行超聲波堿洗、超聲波清洗、酸洗活化及超聲波水洗及烘干處理，具體步驟為：

a)超聲波堿洗：將混合料放入裝有堿液的超聲波清洗機中，超聲波頻率控制在28～32KHz左右，堿液為質量分數為10%～12%的NaOH溶液，堿液溫度為50℃～60℃，攪拌速度為25～30rpm，清洗時間為25～30min；

b)超聲波清洗：超聲波頻率均為30KHz，清洗液為去離子水，攪拌速度為25～30rpm，攪拌時間為25～30min，取上層清液測量pH值，反復清洗直至pH=7；

c)酸洗活化：酸洗液為濃度為25%～30%的硫酸溶液，酸洗溫度為50～60℃，攪拌速度以20～25rpm，攪拌時間控制在20～30min，以達到將原料表面活化的目的；

d)超聲波水洗：將步驟c）的混合料加入去離子水中超聲并攪拌，超聲波頻率為30～45KHz，攪拌速度為20～25rpm，攪拌時間在8～10min，取上層清液測量pH值，反復清洗直至pH=7；超聲波水洗為常溫；

e)烘干：以2～3℃/min的速率逐步升溫到180～200℃，保溫3～5h后隨爐溫冷卻，之后密封備用，烘干的目的是去除原料中的水分以便儲存和后續工序的進行。

熱處理前，金屬部件須依次經噴砂處理和化學清洗處理，噴砂處理的步驟為：利用噴砂機對金屬部件的表面進行清理至露出光潔的表面；化學清洗的步驟為：采用無水乙醇或丙酮清洗金屬部件的表面3～5次，除去金屬表面的油污和粉塵，自然晾干。

淬火溫度為奧氏體轉變溫度以上0～50℃，低溫回火溫度為150～250℃。

與現有技術相比，本發明的有益效果在于：

1、采用本發明獲得的滲納米磚石烯的金屬材料淬硬性高，比普通滲碳處理要高出10%左右，耐磨性可達普通滲碳件的5倍以上；

2、滲透層深，厚度可達40mm以上，滲透速度快，平均可達1.5mm/h左右；

3、滲透層呈梯度變化，無明顯界面，結合力高，不易脫落，方便后續精加工；

4、工藝簡單可行、應用范圍廣、環保無污染。

附圖說明

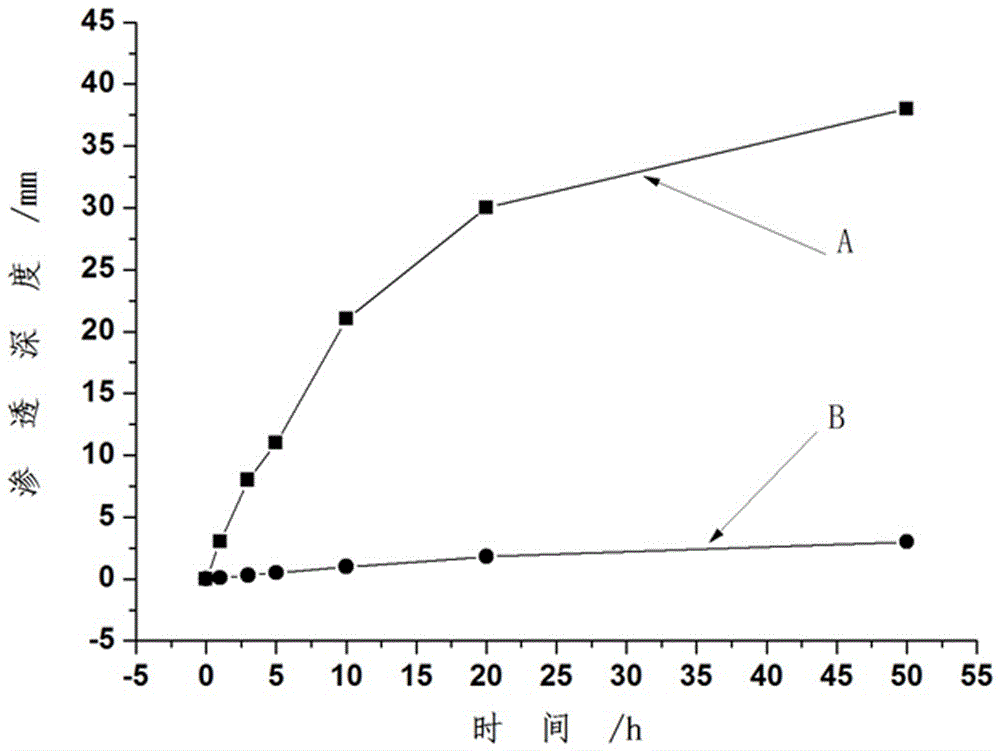

圖1是滲層深度隨時間的變化關系；

圖2是材料硬度隨滲層深度的變化關系；

圖3是摩察系數隨磨損時間的變化關系；

圖4是磨痕寬度隨磨損時間的變化關系。

具體實施方式

以下將通過實施例具體說明本發明，但這些具體實施方案不以任何方式限制本發明的保護范圍。

實施例1

一種滲納米鉆石烯的新型金屬表面熱處理方法，包括以下步驟：

1）使待熱處理的金屬部件的外表面均包裹一層4mm厚的納米鉆石烯；首先，需要一個能夠密閉的干凈的容器，在容器底部鋪上4mm厚的納米鉆石烯，然后放入金屬零部件，接著再鋪一層納米鉆石烯再放零件，直到裝滿整個容器為止。

2）對體系抽真空，導入還原性保護氣體，重復3次，目的是以盡量減少氧化性氣體的存在；

3）升溫至奧氏體轉變溫度以上100℃，并保溫10h，然后隨爐冷卻至室溫；

4）取出金屬部件經淬火和低溫回火即可，淬火溫度為奧氏體轉變溫度，低溫回火溫度為150℃。

所述納米鉆石烯須經以下處理：將粒度分別為50nm、100nm和200nm的納米鉆石烯按重量比1：2：4混合，對得到的依次進行超聲波堿洗、超聲波清洗、酸洗活化及超聲波水洗及烘干處理，具體步驟為：

a)超聲波堿洗：將混合料放入裝有堿液的超聲波清洗機中，超聲波頻率控制在28KHz，堿液為10%的NaOH溶液，堿液溫度為50℃，攪拌速度為25rpm，清洗時間為30min；

b)超聲波清洗：超聲波頻率均為30KHz，清洗液為去離子水，攪拌速度為25rpm，攪拌時間為30min，取上層清液測量pH值，反復清洗直至pH=7；

c)酸洗活化：酸洗液為濃度為25%的硫酸溶液，酸洗溫度為50℃，攪拌速度以20rpm，攪拌時間控制在20min，以達到將原料表面活化的目的；

d)超聲波水洗：常溫清洗，將步驟c）的混合料加入去離子水中超聲并攪拌，超聲波頻率為30KHz，攪拌速度為20rpm，攪拌時間在8min，取上層清液測量pH值，反復清洗直至pH=7；

e)烘干：以3℃/min的速率逐步升溫到180℃，保溫3h后隨爐溫冷卻，之后密封備用，烘干的目的是去除原料中的水分以便儲存和后續工序的進行。

熱處理前，金屬部件須依次經噴砂處理和化學清洗處理，噴砂處理的步驟為：利用噴砂機對金屬部件的表面進行清理至露出光潔的表面；化學清洗的步驟為：采用無水乙醇或丙酮清洗金屬部件的表面3次，除去金屬表面的油污和粉塵，自然晾干。

實施例2

一種滲納米鉆石烯的新型金屬表面熱處理方法，包括以下步驟：

1）使待熱處理的金屬部件的外表面均包裹一層5mm厚的納米鉆石烯；首先，需要一個能夠密閉的干凈的容器，在容器底部鋪上5mm厚的納米鉆石烯，然后放入金屬零部件，接著再鋪一層納米鉆石烯再放零件，直到裝滿整個容器為止。

2）對體系抽真空，導入還原性保護氣體，重復3次，目的是以盡量減少氧化性氣體的存在；

3）升溫至奧氏體轉變溫度以上150℃，并保溫1～20h，然后隨爐冷卻至室溫；

4）取出金屬部件經淬火和低溫回火即可，淬火溫度為奧氏體轉變溫度以上50℃，低溫回火溫度為250℃。

所述納米鉆石烯須經以下處理：將粒度分別為50nm、100nm和200nm的納米鉆石烯按重量比2：3：5混合，對得到的依次進行超聲波堿洗、超聲波清洗、酸洗活化及超聲波水洗及烘干處理，具體步驟為：

a)超聲波堿洗：將混合料放入裝有堿液的超聲波清洗機中，超聲波頻率控制在32KHz，堿液為12%的NaOH溶液，堿液溫度為60℃，攪拌速度為30rpm，清洗時間為25min；

b)超聲波清洗：超聲波頻率均為30KHz，清洗液為去離子水，攪拌速度為30rpm，攪拌時間為30min，取上層清液測量pH值，反復清洗直至pH=7；

c)酸洗活化：酸洗液為濃度為30%的硫酸溶液，酸洗溫度為60℃，攪拌速度以25rpm，攪拌時間控制在30min，以達到將原料表面活化的目的；

d)超聲波水洗：常溫清洗，將步驟c）的混合料加入去離子水中超聲并攪拌，超聲波頻率為45KHz，攪拌速度為25rpm，攪拌時間在10min，取上層清液測量pH值，反復清洗直至pH=7；

e)烘干：以2℃/min的速率逐步升溫到200℃，保溫5h后隨爐溫冷卻，之后密封備用，烘干的目的是去除原料中的水分以便儲存和后續工序的進行。

熱處理前，金屬部件須依次經噴砂處理和化學清洗處理，噴砂處理的步驟為：利用噴砂機對金屬部件的表面進行清理至露出光潔的表面；化學清洗的步驟為：采用無水乙醇或丙酮清洗金屬部件的表面5次，除去金屬表面的油污和粉塵，自然晾干。

實施例3

一種滲納米鉆石烯的新型金屬表面熱處理方法，不同之處在于，步驟1）中使待熱處理的金屬部件的外表面均包裹一層4mm厚的納米鉆石烯；步驟3）中升溫至奧氏體轉變溫度，其余同實施例1。

1、實驗與性能檢測

選用合金工具鋼Cr12MoV為試驗對象，分別按本發明進行滲納米鉆石烯處理和按普通滲碳工藝滲碳處理，然后檢驗它們的主要性能指標，結果如下：

1.1滲層深度隨時間的變化

將兩種試樣分別滲透1h、3h、5h、10h、20h和50h，然后檢測滲層深度，得出滲層深度與滲透時間的關系如下圖1所示，其中A曲線表示納米鉆石烯滲層深度隨滲透時間的變化關系，B曲線表示碳滲層深度隨滲透時間的變化關系。

從圖1中可以看出，滲納米鉆石烯的平均速度能達到1.5mm/h左右，明顯快于普通滲碳的速度，并且滲透層的深度能夠到達40mm以上，遠遠高于滲碳層的厚度。從圖1中還能看出時間越長滲透的速度越慢，效率越低。

1.2硬度隨滲透深度的變化關系

將兩種試樣分別滲透10h，然后按GB/T230.1-2009的規定，分別檢測滲層不同深度處的洛氏硬度值（HRC），如圖2所示，其中A曲線表示納米鉆石烯滲層硬度隨滲層深度的變化關系，B曲線表示碳滲層硬度隨滲透深度的變化關系。

從圖2中可以看出，滲納米鉆石烯的材料表面硬度達到了70HRC以上,比滲碳的材料表面硬度高出8HRC左右。而且與滲碳相比，滲納米鉆石烯的滲層較深，隨著滲層深度的增加，硬度呈明顯的梯度變化，無明顯的界面，過渡區較寬，不易出現應力集中的現象，所以滲層附著力強，不易脫落，為后續機加工提供可能性。

1.3 摩察系數隨磨損時間的變化關系

將兩種試樣分別滲透10h，然后按GB/T12444-2006的要求，在MRH-3型高速環塊磨損試驗機上進行磨損試驗，磨盤轉速控制在400r/min，試驗載荷控制在50N，分別檢測摩察系數和磨痕寬度隨磨損時間的變化關系如下圖3、4所示。

從圖3中可以看出，滲納米鉆石烯的試樣穩定后的摩察系數穩定在0.1左右，比滲碳試樣的摩察系數0.6低很多。

從圖4可以看出，在相同的時間內，滲納米鉆石烯的磨痕寬度比滲碳的磨痕寬度要小很多，這說明滲納米鉆石烯的試樣耐磨性要比滲碳試樣高出很多。
