本實用新型涉及一種機械結構,特別是涉及一種取粘模部件的結構。
背景技術:
在采用模具進行部件的生產時,以壓鑄模具來說,有時候模具會出現粘模現象,則無法正常取出模具上的部件,使得后續生產無法進行。
模具上的部件通常會具有螺孔,以方便拆卸。然而,各個螺孔的尺寸形狀不盡相同,因此需要采用不同的取粘模部件的結構。
可見,采用現有技術取粘模部件的結構,對應不同尺寸形狀的部件,需要采用不同的結構,因此結構復雜,成本高。
有鑒于此,實有必要開發一種取粘模部件的結構,以解決上述問題。
技術實現要素:
因此,本實用新型的目的是提供一種取粘模部件的結構,解決現有技術取粘模部件時,需要采用不同的結構來拆卸帶有不同螺孔的部件,結構復雜、成本高的問題。
為了達到上述目的,本實用新型提供的取粘模部件的結構,包括:
中心運動軸,其一端具有軸上螺孔;
前止力環,其固定套設于所述中心運動軸靠近所述軸上螺孔的一端;
后止力環,其固定套設于所述中心運動軸遠離所述軸上螺孔的一端;
運動柄,其套設于所述中心運動軸上,并限位于所述前止力環與所述后止力環之間;
雙頭螺絲,其一端具有與所述軸上螺孔配合的第一螺牙、另一端具有與所述粘模部件的部件螺孔配合的第二螺牙,該雙頭螺絲還具有設于所述第一螺牙及所述第二螺牙間的螺帽。
可選的,所述雙頭螺絲包含若干個,各雙頭螺絲的第一螺牙分別可拆卸地與所述軸上螺孔配合固定。
相較于現有技術,利用本實用新型的取粘模部件的結構,使用時,將所述雙頭螺絲的第一螺牙擰在所述軸上螺孔上,而所述第二螺牙轉動后與粘模部件的部件螺孔配合固定,拉動所述運動柄由靠近所述前止力環位置拉至靠近所述后止力環位置,進而帶動所述中心運動軸,取出所述粘模部件。對于具有不同尺寸及形狀的部件螺孔的粘模部件,需要配合的雙頭螺絲的第二螺牙也不同,在使用時,只需換上相應的雙頭螺絲,即可達成目的??梢?,采用該結構可以對具有不同部件螺孔的粘模部件進行更換,且只需更換雙頭螺絲,而無須更換整個結構,因此結構簡單、成本低。
【附圖說明】
圖1繪示為本實用新型的一種取粘模部件的結構分解示意圖。

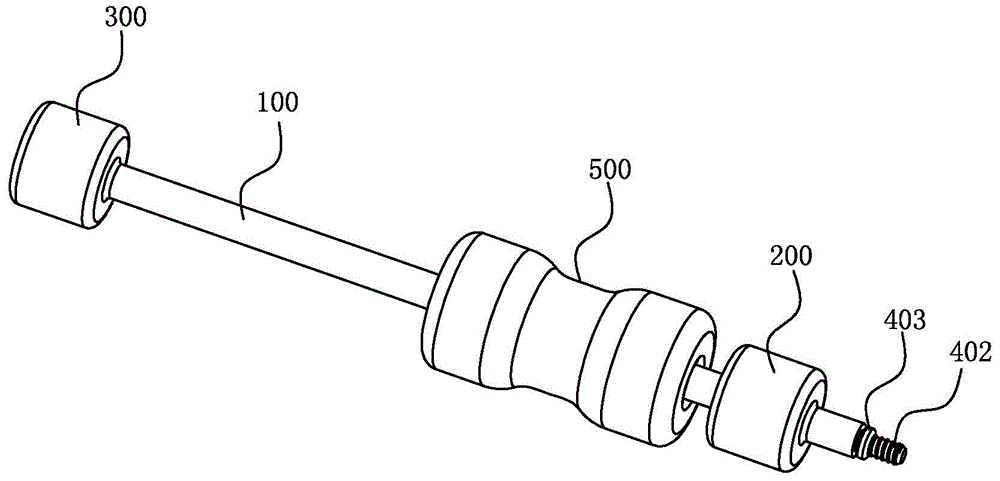

圖2繪示為本實用新型的一種取粘模部件的結構組裝后第一工作狀態示意圖。
圖3繪示為本實用新型的一種取粘模部件的結構組裝后第二工作狀態示意圖。
圖4繪示為本實用新型的一種取粘模部件的結構中雙頭螺絲又一實施樣式。
圖5繪示為本實用新型的一種取粘模部件的結構中雙頭螺絲再一實施樣式。
【具體實施方式】
請參閱圖1,圖1繪示為本實用新型的一種取粘模部件的結構分解示意圖。
為了達到上述目的,本實用新型提供的取粘模部件的結構,包括:
中心運動軸100,其一端具有軸上螺孔101;
前止力環200,其固定套設于所述中心運動軸100靠近所述軸上螺孔101的一端;
后止力環300,其固定套設于所述中心運動軸100遠離所述軸上螺孔101的一端;
運動柄500,其套設于所述中心運動軸100上,并限位于所述前止力環200與所述后止力環300之間;
雙頭螺絲400,其一端具有與所述軸上螺孔101配合的第一螺牙401、另一端具有與所述粘模部件(圖未示)的部件螺孔(圖未示)配合的第二螺牙4021,該雙頭螺絲400還具有設于所述第一螺牙401及所述第二螺牙402間的螺帽403。
請結合參閱圖4、圖5,圖4繪示為本實用新型的一種取粘模部件的結構中雙頭螺絲又一實施樣式、圖5繪示為本實用新型的一種取粘模部件的結構中雙頭螺絲再一實施樣式。
其中,所述雙頭螺絲400包含若干個,各雙頭螺絲400的第一螺牙401分別可拆卸地與所述軸上螺孔101配合固定。例如為圖4、圖5中所示的雙頭螺絲400,其與圖1中雙頭螺絲的400的不同之處,在于第二螺牙402的不同,以配合不同的部件螺孔。
相較于現有技術,利用本實用新型的取粘模部件的結構,使用時,將所述雙頭螺絲400的第一螺牙401擰在所述軸上螺孔101上,而所述第二螺牙402轉動后與粘模部件的部件螺孔配合固定,拉動所述運動柄500由靠近所述前止力環200位置拉至靠近所述后止力環300位置,進而帶動所述中心運動軸100,取出所述粘模部件。對于具有不同尺寸及形狀的部件螺孔的粘模部件,需要配合的雙頭螺絲400的第二螺牙402也不同,在使用時,只需換上相應的雙頭螺絲400,即可達成目的??梢?,采用該結構可以對具有不同部件螺孔的粘模部件進行更換,且只需更換雙頭螺絲400,而無須更換整個結構,因此結構簡單、成 本低。
需指出的是,本實用新型不限于上述實施方式,任何熟悉本專業的技術人員基于本實用新型技術方案對上述實施例所作的任何簡單修改、等同變化與修飾,都落入本實用新型的保護范圍內。
