本實用新型涉及鑄造砂芯胎具技術領域，尤其涉及一種鑄造柔性化流水線砂芯胎具。

背景技術：

在復雜配件的鑄造生產過程中通常需要用到組合砂芯，每套組合砂芯一般會由3～8個砂芯組裝成為一體，為了防止鑄造砂芯在轉運、存放過程中變形、損壞，需要采用胎具來支撐砂芯，傳統的胎具有隨形胎具、有簡易墊高胎具、還有用軟物(如砂子)鋪墊胎具等，但這些結構形式的胎具應用在大型柔性化的流水線上均存在著問題。隨形胎具保護砂芯的效果較好，但不適用于柔性化流水線的生產，更換較麻煩，使用成本也高；簡易墊高胎具在運轉過程中容易出現墊高物傾倒或移位，導致砂芯變形或損壞；軟物(如砂子)鋪墊胎具是在砂芯下面用軟物鋪墊，此種方式對鑄造生產過程(例如流涂、烘模等工序)有影響。

技術實現要素：

本實用新型所要解決的技術問題和提出的技術任務是對現有技術進行改進，提供一種鑄造柔性化流水線砂芯胎具，解決目前技術中的所采用的各種胎具不適用于柔性化流水線的生產，使用成本高，更換操作繁瑣，不能對砂芯提供穩定支撐，容易導致砂芯變形或損壞的問題。

為解決以上技術問題，本實用新型的技術方案是：

一種鑄造柔性化流水線砂芯胎具，包括墊塊和轉運底板，其特征在于，所述的轉運底板整體呈平板結構，墊塊上設置有磁鐵塊，墊塊通過磁鐵塊吸附在轉運底板上，轉運底板上裝置了若干個高度不同的墊塊，墊塊頂部支撐住砂芯，墊塊的高度與砂芯的底面結構匹配。本實用新型所述的鑄造柔性化流水線砂芯胎具結構簡單、使用方便，利用若干個不同高度的墊塊組合起來可以匹配砂芯的底面結構，對砂芯提供穩定的支撐，并且通過不同的墊塊組合來改變胎具的結構，從而可以應用于不同結構的砂芯，墊塊通過磁鐵塊吸附在轉運底板上，可以方便的移動或更換墊塊，操作便捷，使用自由度高，靈活性強。同時，墊塊通過磁鐵塊吸附在轉運底板上的方式確保了墊塊不易傾斜和位移，保障對砂芯穩定的支撐結構，避免砂芯變形或損壞，提高生產安全性，降低制損率，提高生產效率。

進一步的，所述的轉運底板上設置有用于支撐不同種類砂芯的墊塊放置位置標記，使得在更換或移動墊塊時更加快捷和精確，提高工作效率，使墊塊能精確匹配砂芯的底面結構，確保墊塊對砂芯起到穩定的支撐，避免砂芯變形或損壞。

進一步的，所述的墊塊為空心結構。減輕墊塊重量，降低轉運砂芯和胎具的功耗，降低墊塊的制作成本。

進一步的，所述的磁鐵塊嵌入設置在墊塊的底面，提高墊塊的穩定性，確保在使用過程中墊塊不易傾斜、傾倒，能對砂芯提供穩定的支撐。

進一步的，所述的墊塊整體呈上窄下寬的結構，提高墊塊的穩定性，避免使用過程中墊塊傾斜、傾倒。

進一步的，所述的墊塊整體呈上窄下寬的圓臺結構，制作方便，結構穩定。

與現有技術相比，本實用新型優點在于：

本實用新型所述的鑄造柔性化流水線砂芯胎具結構簡單，使用方便，采用若干個不同高度的墊塊組合起來形成匹配砂芯底面結構的胎具，對砂芯提供穩定的支撐，并且可以方便快捷的改變墊塊組合結構來適應不同結構的砂芯，使用靈活性高；墊塊通過磁力方式與轉運底板連接固定，連接穩定、更換方便，勞動強度低，提高了生產效率，適合柔性化流水線生產，在使用過程中墊塊不易傾斜、傾倒，確保砂芯不變形或損壞，提高了生產安全性。

附圖說明

圖1為本實用新型的結構示意圖；

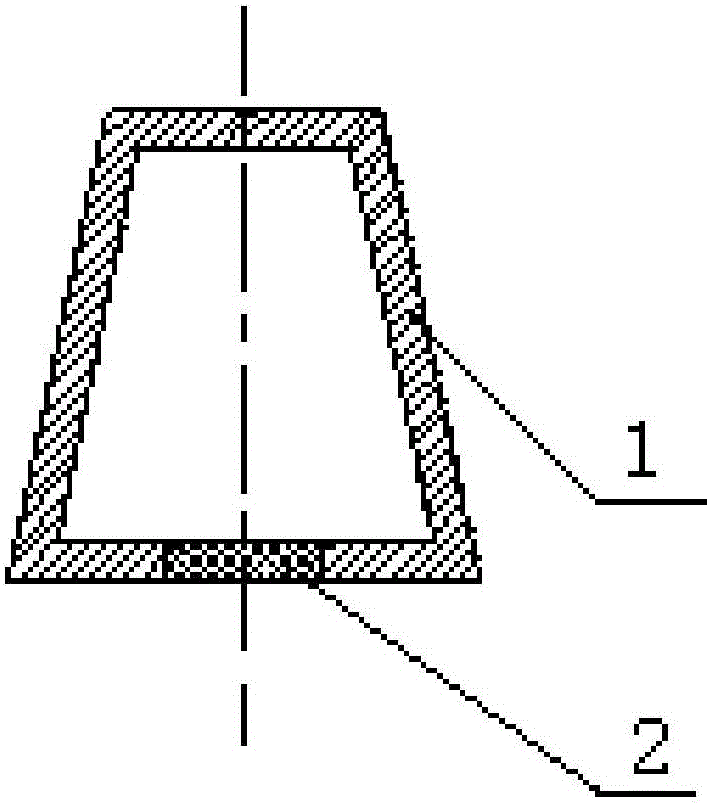

圖2為墊塊的結構示意圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

本實用新型實施例公開的一種鑄造柔性化流水線砂芯胎具，結構簡單，使用更換方便，能夠適用于不同結構的砂芯，生產成本低，支撐穩定性好，確保砂芯不會出現變形或損壞的狀況，降低生產制損率，提高生產效率。

對于單個砂芯在2噸左右的柔性化鑄造生產流水線，砂芯胎具需簡單、實用、安全、更換方便。根據生產特點，采用射芯制造的砂芯輪廓尺寸范圍：(2000～800)×(2000～800)×(500～200)mm；該類砂芯不能與底板直接接觸，需要有胎具支撐起來，整條流水線需經過預組芯、浸涂、烘干、立體庫存放等工序，每道工序均需有胎具支撐砂芯轉運。

如圖1和圖2所示，一種鑄造柔性化流水線砂芯胎具，包括墊塊1和轉運底板4，所述的轉運底板4整體呈平板結構，墊塊1上設置有磁鐵塊2，墊塊1通過磁鐵塊2吸附在轉運底板4上，轉運底板4上裝置了若干個高度不同的墊塊1形成墊塊組合，墊塊1頂部支撐住砂芯3，墊塊1的高度與砂芯3的底面結構匹配，能夠使用復雜結構的砂芯3，墊塊1對砂芯3提供穩定的支撐，采用磁吸附的連接方式可方便的更換不同結構的墊塊組合從而適應不同結構的砂芯，適用范圍廣。

轉運底板4上設置有用于支撐不同種類砂芯的墊塊放置位置標記，可以更加方便快捷的移動或更換墊塊1，從而實現支撐不同結構的砂芯3，提高胎具的使用靈活性，降低胎具的使用成本。

在本實施例中，墊塊1為空心結構，可以有效減輕墊塊1的重量，從而降低轉運砂芯和胎具時所需的功耗，同時還可以降低墊塊的制作成本，磁鐵塊2嵌入設置在墊塊1的底面，防止在轉運過程中墊塊傾斜或移位，提高墊塊1對砂芯3的支撐穩定性，墊塊1采用呈上窄下寬的圓臺結構，結構穩定，進一步防止出現傾斜或傾倒的狀況，避免砂芯變形或損壞。

以上僅是本實用新型的優選實施方式，應當指出的是，上述優選實施方式不應視為對本實用新型的限制，本實用新型的保護范圍應當以權利要求所限定的范圍為準。對于本技術領域的普通技術人員來說，在不脫離本實用新型的精神和范圍內，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
