本實用新型涉及一種可調式圓環鑄造模具，屬于液鑄模具領域。

背景技術：

壓鑄模具是鑄造液態模鍛的一種方法，而壓鑄是一種在壓鑄模鍛機上完成的工藝。壓鑄時，金屬液先充型進壓鑄模鍛機上的壓鑄模具的型腔內，隨著金屬液的冷卻過程加壓鍛造，使金屬毛坯的機械性能得到提高，得到壓鑄件產品。現有技術中，一個壓鑄模具的型腔的形狀是固定不變的，因此只能對應生產一種壓鑄件產品，即每生產一種壓鑄件產品就要生產一種壓鑄模具，成本很高。

技術實現要素：

本實用新型所要解決的技術問題是提供一種可調式圓環鑄造模具，可以通過調節型腔大小，鑄造出厚度不同的圓環鑄件。

為解決以上技術問題，本實用新型采用的技術方案是：一種可調式圓環鑄造模具，包括上模板和下模板，所述上模板和下模板相扣合形成一個圓柱形空腔，所述空腔中設置有中模塊，所述中模塊包括一個圓柱形的中柱和圓環形的中模板，所述中柱表面設置有凸起的螺紋，所述中模板與圓柱形空腔的橫截面形狀大小相等，所述中模板的圓心處為通孔，所述通孔的內徑與所述中柱的直徑相等，所述通孔的內壁上有與所述中柱表面的螺紋相咬合的凹紋，所述中模板通過通孔套裝在中柱上。

所述下模板內壁底部的中心位置有一個凹孔，所述凹孔可供中柱插入。

所述下模板為上方開口的空心圓柱體，所述上模板為與下模板的開口相蓋合的圓板。

所述下模板開口處的環形平面上有若干均勻分布的螺紋凹孔，所述上模板與下模板上的螺紋凹孔對應位置設置有螺紋通孔，若干螺母穿過螺紋通孔后插入螺紋通孔。

所述上模板上設置有澆注孔和氣孔。

所述中柱上還套裝有空心的中模管，所述中模管內壁上有與中柱表面的螺 紋相咬合的螺紋，所述中模管的長度小于中柱的長度。

本實用新型的有益效果在于：

上模板和中模塊之間形成的型腔可用于圓環形鑄件的鑄造，中模塊由中柱和中模板構成，中模板可沿中柱上下移動，同時中模板、中柱和上模板之間形成的型腔也隨之縮小或擴大，當中模板旋轉至中柱上部時，所鑄造的圓環厚度較小，當中模板旋轉至中柱下部時，所鑄造的圓環厚度較大，實現了在同一套模具中鑄造厚度不同的圓環鑄件；

中模板與圓柱形空腔的橫截面形狀大小相等，實現了中模板與下模板側壁之間的緊密連接，并且中柱和中模板的連接處設置有相咬合的螺紋，使金屬液不會泄露至中模板下方的空腔中；

鑄造成型后，可打開上模板，通過中柱將中模塊和鑄件一起取出，再將鑄件取下即可。

因此，本實用新型所提供的一種可調式圓環鑄造模具，可以通過調節中模塊來改變型腔大小，鑄造出厚度不同的圓環鑄件，降低生產成本。

附圖說明

圖1為本實用新型的結構示意圖；

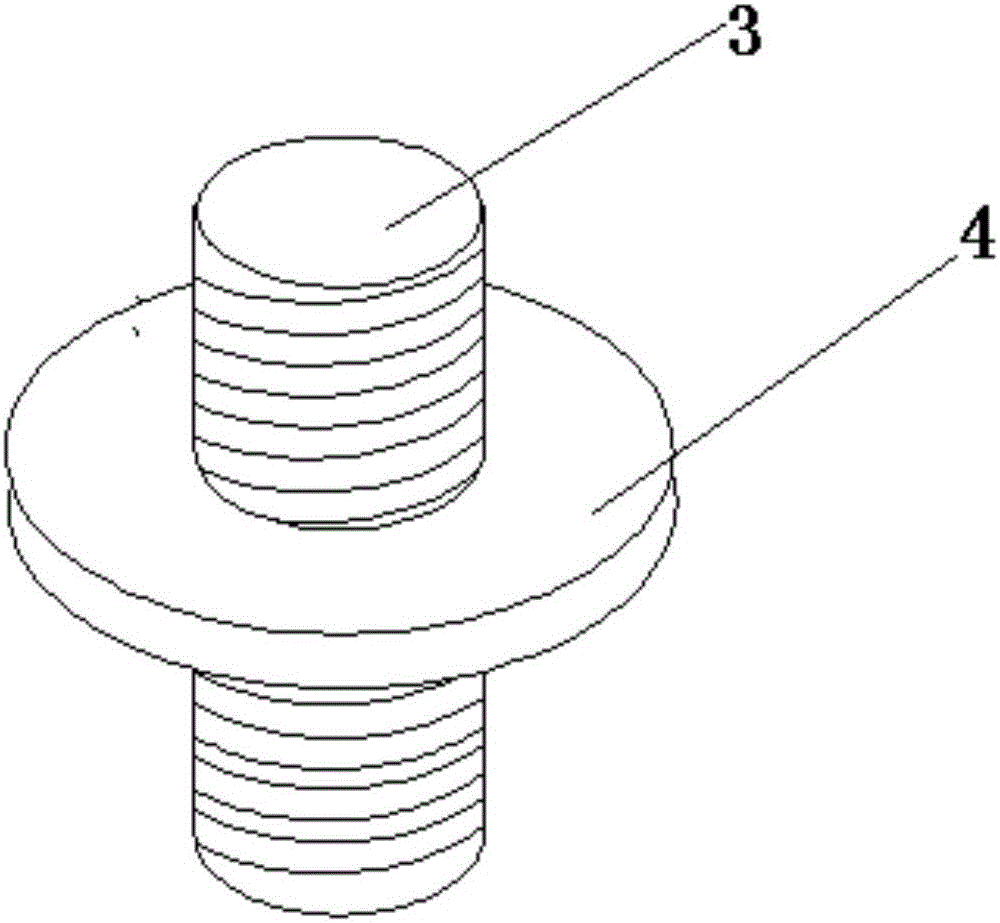

圖2為本實用新型中模塊的結構示意圖。

具體實施方式

下面結合附圖對本實用新型作進一步描述。以下實施例僅用于更加清楚地說明本實用新型的技術方案，而不能以此來限制本實用新型的保護范圍。

如圖1和2所示的一種可調式圓環鑄造模具，包括上模板1和下模板2，所述上模板1和下模板2相扣合形成一個圓柱形空腔，所述空腔中設置有中模塊，所述中模塊包括一個圓柱形的中柱3和圓環形的中模板4，所述中柱3表面設置有凸起的螺紋，所述中模板4與圓柱形空腔的橫截面形狀大小相等，所述中模板4的圓心處為通孔，所述通孔的內徑與所述中柱3的直徑相等，所述通孔的內壁上有與所述中柱3表面的螺紋相咬合的凹紋，所述中模板4通過通孔套裝在中柱3上。

所述下模板2內壁底部的中心位置有一個凹孔，所述凹孔可供中柱3插 入，以提高中模塊在鑄造過程中的穩定性。

所述下模板2為上方開口的空心圓柱體，所述上模板1為與下模板2的開口相蓋合的圓板。

所述下模板2開口處的環形平面上有若干均勻分布的螺紋凹孔，所述上模板1與下模板2上的螺紋凹孔對應位置設置有螺紋通孔，若干螺母5穿過螺紋通孔后插入螺紋通孔，使上模板1和下模板2緊密扣合并固定。

所述上模板1上設置有澆注孔6和氣孔。

所述中柱3上還套裝有空心的中模管，所述中模管內壁上有與中柱3表面的螺紋相咬合的螺紋，所述中模管的長度小于中柱3的長度，通過加裝中模管，可以改變所鑄造的圓環鑄件的中心孔徑大小，適應更多的加工需求。

本實用新型的有益效果在于：

上模板1和中模塊之間形成的型腔可用于圓環形鑄件的鑄造，中模塊由中柱3和中模板4構成，中模板4可沿中柱3上下移動，同時中模板4、中柱3和上模板1之間形成的型腔也隨之縮小或擴大，當中模板4旋轉至中柱3上部時，所鑄造的圓環厚度較小，當中模板4旋轉至中柱3下部時，所鑄造的圓環厚度較大，實現了在同一套模具中鑄造厚度不同的圓環鑄件；

中模板4與圓柱形空腔的橫截面形狀大小相等，實現了中模板4與下模板2側壁之間的緊密連接，并且中柱3和中模板4的連接處設置有相咬合的螺紋，使金屬液不會泄露至中模板4下方的空腔中；

鑄造成型后，可打開上模板1，通過中柱3將中模塊和鑄件一起取出，再將鑄件取下即可。

以上所述僅是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型技術原理的前提下，還可以做出若干改進和變形，這些改進和變形也應視為本實用新型的保護范圍。
