本實用新型涉及空心銅合金管鑄造領域，尤其涉及一種用于平引鑄造黃銅合金的石墨模具。

背景技術：

黃銅合金主要包括銅-鋅二元合金和銅-鋅添加其他元素的多元合金。由于黃銅合金具有良好的力學性能、工藝性能和耐腐性能，被廣泛應用工業、國防、農業、民生各領域。其中，黃銅管被廣泛應用在衛浴、燈飾、制冷等行業。由于黃銅合金加工的特殊性，黃銅管主要采用熱擠壓法生產，為了生產出無縫黃銅管，要進行穿孔擠壓生產。原有的生產方式是使用實心鑄錠，該生產方法主要缺陷是：一方面要浪費穿孔鑄錠金屬，降低產品生產成品率。另一方面由于穿孔過程導致穿孔針發生變形，導致擠壓銅管坯料的偏心率偏高。

目前采用平引鑄造法生產黃銅管，石墨模具的一端與熔鑄爐內的黃銅熔液連接，在熔液的壓力作用下，熔化的黃銅熔液通過熔液進口進入石墨模具，由于周邊溫度遠低于黃銅熔化溫度，黃銅熔液發生形核、凝固、分離，在牽引機作用下凝固成需要的鑄錠。由于是平引鑄造，在鑄造過程由于重力的影響，以及黃銅合金的熔鑄特性，常常鑄錠會出現成分不均勻，晶粒出現柱狀晶，晶粒粗大等現象和缺陷，直接影響鑄錠的使用和后續的產品質量。

技術實現要素：

為了克服現有技術的不足，本實用新型的目的在于提供一種用于平引鑄造黃銅合金的石墨模具，其能消除生產過程的晶粒粗大、成分不均勻和柱狀晶粒的現象。

本實用新型的目的采用以下技術方案實現：

一種用于平引鑄造黃銅合金的石墨模具，所述石墨模具橫截面為圓形；該石墨模具內設有一貫通右端面的容納腔；所述石墨模具設有一自容納腔左內壁向右延伸的閥芯，所述閥芯與所述容納腔同軸線；該石墨模具左端面上設有沿圓周方向均勻分布的若干個通孔，所述通孔與容納腔連通，且所述通孔與容納腔之間平滑過渡。

優選的，所述通孔呈圓形。

優選的，所述通孔的軸線與水平方向的夾角為5-10°。

優選的，所述通孔的數量為4個。

相比現有技術，本實用新型的有益效果在于：

1.本實用新型的用于平引鑄造黃銅合金的石墨模具，通過在石墨模具的左端面上設置沿圓周方向均勻分布的多個通孔作為熔體的進口，增加了熔體與石墨磨具的接觸面積，使得熔體的冷卻更均勻；其次，由于接觸面的增加，增加了熔體熔鑄過程中晶粒的數量，避免鑄造過程成分不均勻，降低了晶粒長大的概率，得到的鑄錠晶粒更加細小、成分更加均勻。

2.本實用新型的用于平引鑄造黃銅合金的石墨模具，通過將通孔的軸線與水平方向的夾角設置為5-10°，使得熔體凝固結晶按照該角度方向進行，形成細小晶粒，消除熔鑄過程中的晶粒粗大、成分不均勻和柱狀晶粒的現象。

附圖說明

圖1為本實用新型用于平引鑄造黃銅合金的石墨模具的側視圖；

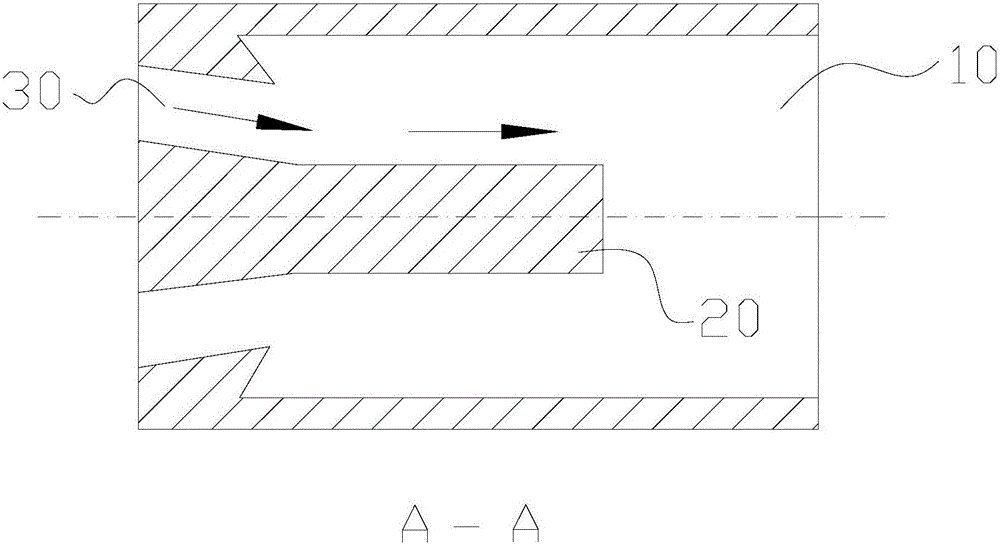

圖2為本實用新型用于平引鑄造黃銅合金的石墨模具沿A-A方向的截面示意圖。

圖中：10、容納腔；20、閥芯；30、通孔。

箭頭表示熔體流動方向及引拉方向。

具體實施方式

下面，結合附圖以及具體實施方式，對本實用新型做進一步描述：

實施例1

以下描述中，所述“左端面”、“右端面”等描述為相對于附圖2中的方向所說。

如圖1-2所示，一種用于平引鑄造黃銅合金的石墨模具，所述石墨模具橫截面為圓形；該石墨模具內設有一貫通右端面的容納腔10；所述石墨模具設有一自容納腔10左內壁向右延伸的閥芯20，所述閥芯20與所述容納腔10同軸線；該石墨模具左端面上設有沿圓周方向均勻分布的若干個通孔30，所述通孔30與容納腔10連通，且所述通孔30與容納腔10之間平滑過渡。所述通孔30為黃銅熔液的進口。設置多個均勻分布的通孔30作為熔體進口，能增加熔體與石墨模具之間的接觸面積，使得熔體的冷卻更加均勻。

優選的，所述通孔30呈圓形，將通孔30設置成圓形，進一步增加了黃銅合金熔體與石墨模具的接觸面積。

優選的，所述通孔30的軸線與水平方向的夾角為5-10°。發明人發現將熔體的流動方向與引拉方向之間形成一定的角度，可以使得熔體凝固結晶按照該角度方向進行，形成細小晶粒，消除熔鑄過程中的晶粒粗大、成分不均勻和柱狀晶粒的現象。通過實驗發現，所述角度優選為5°～10°，若角度過小時，其效果與無角度時之間無差別；而角度過大時，容易產生鑄造過程中熔體不易引拉的現象。

優選的，所述通孔30的數量為4個，經過實際試驗數據驗證，設置4個通孔30時，鑄造的鑄錠中，平均的晶粒度要小于其他鑄造方式的平均晶粒度30％以上，且成分不均勻的現象得到消除。

本實用新型的用于平引鑄造黃銅合金的石墨模具，通過在石墨模具的左端面上沿周向均勻設置多個通孔30作為熔體的進口，增加了熔體與石墨磨具的接觸面積，使得熔體的冷卻更均勻；其次，由于接觸面的增加，增加了熔體熔鑄過程中晶粒的數量，避免鑄造過程成分不均勻，降低了晶粒長大的概率，得到的鑄錠晶粒更加細小、成分更加均勻。

本實用新型的用于平引鑄造黃銅合金的石墨模具，通過將通孔30的軸線與水平方向的夾角設置為5-10°，使得熔體凝固結晶按照該角度方向進行，形成細小晶粒，消除熔鑄過程中的晶粒粗大、成分不均勻和柱狀晶粒的現象。

對本領域的技術人員來說，可根據以上描述的技術方案以及構思，做出其它各種相應的改變以及形變，而所有的這些改變以及形變都應該屬于本實用新型權利要求的保護范圍之內。
