本實用新型涉及射芯機配件領域，特別一種射芯機用落砂裝置。

背景技術：

目前鑄造機械領域中，射芯機制芯技術正在廣泛應用，現有鑄造射芯機上的落砂裝置，大多采用人工直接開關閘板模式，通過在閘板外部設置鎖定開關，需要落砂時將鎖打開實現落砂，方便快捷；但在停止落砂時，則需人工提升閘門至關閉狀態并在加鎖，而關閉過程則必須由兩個以上的操作人員進行，無疑加大操作人員的勞動力；另外，傳統的落砂裝置是設置在射芯機的上部，當落砂裝置砂量不足需注砂時，操作人員需攀爬至射芯機上部進行加砂，無疑為操作人員帶來安全隱患。

技術實現要素：

本實用新型所要解決的技術問題在于提供一種操作簡單、安全的射芯機用落砂裝置。

本實用新型采用的技術方案如下：

一種射芯機用落砂裝置，由儲砂容器及開關裝置組成，其特征在于，所述的開關裝置由上桿、下桿及開關板組成，所述的儲砂容器兩端設有固定塊，所述的下桿一端與所述的上桿鉸接，另一端則與所述的開關板鉸接；所述的開關板的一端與所述固定塊鉸接。

作為優選的方案之一，其特征在于，所述的上桿的中部設有阻擋塊，所述的阻擋塊與所述的上桿固定連接。

作為優選的方案之一，其特征在于，所述的上桿設有鋼化套圈。

本實用新型的有益效果是：本實用新型采用獨特的鏈接機構實現對落砂裝置的閘門的開啟或關閉，落砂裝置將根據操作人員對上桿的控制及所處于的位置執行落砂狀態。當落砂裝置放置在地面或者上桿向上提起時，閘門關閉狀態，操作人員可根據需要直接在儲砂容器中加入型砂；當需要在落砂時，將落砂裝置提升至射芯機頂部，射芯機的邊框?qū)⒅蝺ι叭萜鳎蠗U、下桿及開關板將因重力而向下擺動，實現閘門開啟。

本實用新型操作方便簡單，操作人員可根據需要控制上桿的位置實現閘門的開啟或關閉狀態，節約了勞動力；另外，該實用新型可與射芯機分離并可移動至地面，操作人員無需再攀爬至射芯機上部進行加砂，保證了操作人員的安全。

附圖說明

為了更清楚地說明本實用新型實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單說明。顯然，所描述的附圖只是本實用新型的一部分實施例，而不是全部實施例，本領域的技術人員在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他設計方案和附圖。

圖1為本實用新型的結構示意圖。

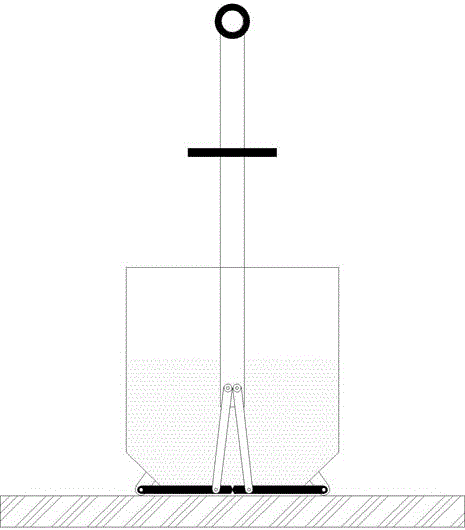

圖2為本實用新型在地面上注砂的狀態圖。

圖3為本實用新型設置在射芯機上的落砂狀態圖。

具體實施方式

以下將結合實施例和附圖對本實用新型的構思、具體結構及產生的技術效果進行清楚、完整地描述，以充分地理解本實用新型的目的、特征和效果。顯然，所描述的實施例只是本實用新型的一部分實施例，而不是全部實施例，基于本實用新型的實施例，本領域的技術人員在不付出創造性勞動的前提下所獲得的其他實施例，均屬于本實用新型保護的范圍。另外，文中所提到的所有聯接/連接關系，并非單指構件直接相接，而是指可根據具體實施情況，通過添加或減少聯接輔件，來組成更優的聯接結構。本實用新型創造中的各個技術特征，在不互相矛盾沖突的前提下可以交互組合。

實施例1：一種射芯機用落砂裝置，由儲砂容器2及開關裝置組成，開關裝置由上桿1、下桿3及開關板4組成，儲砂容器2兩端設有固定塊5，下桿3一端與上桿1鉸接，另一端則與開關板4鉸接；開關板4的一端與固定塊5鉸接。

操作人員通過抓取上桿1并向其施加向上的作用力，而由于儲砂容器2自身的重力作用，上桿1將依靠連接關系直接牽扯下桿3、開關板4向上方提起，從而實現對開關板4的關閉。當落砂裝置放置在地面或者上桿向上提起時，如圖2所示，閘門處于關閉的狀態，操作人員可根據實際需要直接在儲砂容器中加入型砂，而無需再攀爬至射芯機上部進行加砂，保證了操作人員的安全。

當需要在落砂時，將落砂裝置提升至射芯機頂部，射芯機的邊框?qū)⒅蝺ι叭萜鳎蠗U、下桿及開關板將因重力而向下擺動，如圖3所示，實現閘門開啟，型砂將因砂的重力作用而從儲砂容器落入射芯機。

本實施例操作方便簡單，操作人員可根據需要控制上桿的位置實現閘門的開啟或關閉狀態，節約了勞動力。

實施例2：作為優選的實施方式之一，可在實施例1的裝置上桿中部加裝阻擋塊6，阻擋塊6與上桿1固定連接；如圖3所示，當閘門開啟后，擋塊6跟隨上桿1下降，當下降到一定程度時，擋塊6將被儲砂容器口抵擋而停止下降，從而連同上桿1停止下降，開關板打開受限，從而直接控制開關板4的打開角度，避免因開關板4自由打開過度而損壞。

實施例3：作為優選的實施方式之一，可在實施例1或?qū)嵤├?的裝置上的上桿1中設有鋼化套圈。以方便自動化操作中的機械手臂對落砂裝置的鏈接，實現功能操作自動化。

以上對本實用新型的較佳實施方式進行了具體說明，但本實用新型創造并不限于所述實施例，熟悉本領域的技術人員在不違背本實用新型精神的前提下還可作出種種的等同變型或替換，這些等同的變型或替換均包含在本申請權利要求所限定的范圍內。
