本實用新型屬于水表配件加工設備技術領域，具體涉及一種用于水表蓋的打絲打磨專用裝置。

背景技術：

水表為測量水流量的儀表，水表殼體在安裝表芯后，會在水表殼體的上端安裝水表表罩進行密封固定，由于水表表罩多為銅質翻砂澆注成型，成型后的水表表罩周邊毛糙不平滑，且端口處常帶有多余的廢料毛邊，需要進行打磨，對水表表罩的內徑也要進行打絲；目前，常用的方式為人工用電動磨棒進行打磨平滑，打磨的過程消耗大量體力，且由于操作動作單一，工人工作一端時間后就需要起身休息；其次，打磨時人工受力不均衡常會將水表表罩打磨過度，造成水表表罩無法使用，需要再次回爐熔煉，致使成本居高不下；因此，需要一種新型的打磨設備來改變目前的狀況。

技術實現要素：

本實用新型的目的是解決上述勞動強度高和打磨不規整易回爐成本居高不下的技術問題，提供一種水表蓋打絲打磨裝置。

為了達到上述目的，本實用新型采用的技術方案是：

一種水表蓋打絲打磨裝置，它包括與傳動電機相互傳動連接的主轉軸；所述主轉軸的兩端與支撐架轉動連接；所述主轉軸上設有與其緊固連接的轉盤；所述轉盤的外徑上設有半圓卡座；所述半圓卡座以每兩個為一組均勻設置在轉盤的外徑上，并通過伸縮油缸與轉盤相互滑動連接；所述每組半圓卡座相互對向卡接，且卡接后構成一個用于卡接水表表罩的圓形卡環；所述支撐架上設有打磨油缸，且打磨油缸的端頭與打磨電機緊固連接；所述打磨電機的轉軸通過軸承座與打磨上絲頭相互傳動連接；所述打磨上絲頭與圓形卡環相互水平對應；所述伸縮油缸和打磨油缸分別通過油管與泵站連通。

本實用新型的有益效果是：半圓卡座每兩個為一組并通過伸縮油缸與轉盤滑動連接，當對向的半圓卡座對接時，可構成圓形卡環并將水表表罩卡住固定；轉盤在主轉軸的帶動下轉動至打磨上絲頭處進行打磨和上絲，可將水表表罩打磨光滑并在水表表罩的內徑處打絲，去除多余的廢料毛邊；打磨上絲后轉盤轉動，半圓卡座松開，工人可取下打磨后的水表表罩并繼續安裝未打磨上絲的水表表罩即可。

附圖說明

附圖1是本實用新型的結構示意圖；

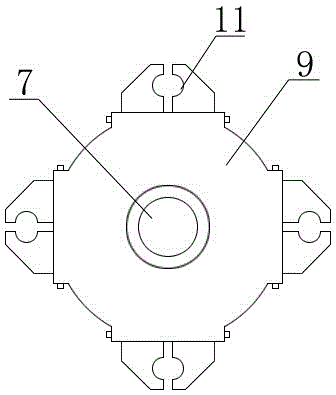

附圖2是本實用新型中轉盤的結構示意主視圖；

附圖3是本實用新型中轉盤的變化狀態參考圖。

圖中1-傳動電機 2-泵站 3-打磨上絲頭 4-軸承座 5-打磨電機 6-打磨油缸 7-主轉軸 8-支撐架 9-轉盤 10-伸縮油缸 11-半圓卡座 12-圓形卡環

具體實施方式

下面將結合附圖1至附圖3對本實用新型的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

參照附圖1至附圖3，本實用新型它包括與傳動電機1相互傳動連接的主轉軸7；所述主轉軸7的兩端與支撐架8轉動連接；所述主轉軸7上設有與其緊固連接的轉盤9；所述轉盤9的外徑上設有半圓卡座11；所述半圓卡座11以每兩個為一組均勻設置在轉盤9的外徑上，并通過伸縮油缸10與轉盤9相互滑動連接；所述每組半圓卡座相互對向卡接，且卡接后構成一個用于卡接水表表罩的圓形卡環12；所述支撐架8上設有打磨油缸6，且打磨油缸6的端頭與打磨電機5緊固連接；所述打磨電機5的轉軸通過軸承座4與打磨上絲頭3相互傳動連接；所述打磨上絲頭3與圓形卡環12相互水平對應；所述伸縮油缸10和打磨油缸6分別通過油管與泵站2連通。

使用時，工人將水表表罩放置在半圓卡座11上，然后半圓卡座11相互對接卡緊在主轉軸的帶動下旋轉，并將水表表罩與打磨上絲頭3相互水平對應，打磨油缸6推進打磨電機5從而使打磨上絲頭3進行打磨上絲，多余的廢料毛邊被剔除，水表表罩的內徑處被打絲，之后轉盤繼續旋轉將打磨上絲后的水表表罩轉至初始處，半圓卡座11松開工人取下打磨后的水表表罩并添放下一個水表表罩進行打磨即可；整個過程自動化控制，工人只需負責拿取和安放水表表罩，勞動量大大減少，操作簡便，工作效率得到質的提高。

以上所述，僅為本實用新型的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，可輕易想到的變化或替換，都應涵蓋在本實用新型的保護范圍之內。
