本發明涉及機械加工設備技術領域，具體是一種汽車零配件機械產品除銹加工裝置。

背景技術：

汽車配件(autoparts)是構成汽車整體的各個單元及服務于汽車的一種產品。隨著汽車配件加工市場競爭的日趨激烈，環保理念的深入人心，以及技術的不斷升級和應用，國際汽車配件加工零部件行業近年來呈現出如下發展特征：①汽車配件加工系統配套、模塊化供應趨勢方興未艾，②汽車配件加工采購全球化，③汽車配件加工產業轉移速度加快。

目前，生活中的除銹方法很多，大致可分為物理除銹、化學除銹和超聲波除銹。其中，化學除銹的缺點是除銹效果不理想，達不到除銹的目的，并且使用的化學制劑污染較大。超聲波除銹通常不適用于體積較大的設備，且除銹成本較高，在現實生活中使用較少。物理除銹是使用最多的除銹方式，但是手工除銹的速度較慢，除銹效率低。因此，需要設計一種高質量的物理除銹裝置來強化物理除銹的效果，使機械產品表面質量得到提高。

技術實現要素：

本發明的目的在于提供一種汽車零配件機械產品除銹加工裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：

一種汽車零配件機械產品除銹加工裝置，包括底座，所述底座上端兩側連接有支撐架，支撐架上端連接有升降箱，升降箱包括升降電機，升降電機中部連接有主動帶輪，主動帶輪上端連接有大從動帶輪，大從動帶輪中部連接有小從動帶輪，小從動帶輪上端連接有傳動帶輪，傳動帶輪兩端通過皮帶連接有驅動帶輪，驅動帶輪中部連接有驅動齒輪，所述驅動齒輪左端嚙合有直齒條，所述直齒條下端連接有驅動箱，驅動箱包括驅動電機，驅動電機上端兩端設有旋轉凸輪，旋轉凸輪中部連接有旋轉桿，旋轉桿右端連接有驅動手柄，所述驅動電機左端連接有電機軸，電機軸左端連接有主動齒輪，主動齒輪上端設有上從動齒輪，主動齒輪下端設有下從動齒輪，所述上從動齒輪和下從動齒輪中部連接有驅動軸，驅動軸下端連接有砂輪，所述底座上端中部連接有工作臺，底座兩端中部連接有旋轉螺桿，旋轉螺桿下端連接有支撐座。

作為本發明進一步的方案：所述升降電機為雙轉向步進電機。

作為本發明進一步的方案：所述升降電機中部通過固定板連接有升降箱內部。

作為本發明進一步的方案：所述傳動帶輪中部為小從動帶輪槽，傳動帶輪兩側為驅動帶輪槽。

作為本發明進一步的方案：所述驅動電機左側設有限位板，限位板上端兩端連接有驅動箱內壁，所述限位板中部設有與電機軸相互配合的矩形槽。

作為本發明進一步的方案：所述上從動齒輪、下從動齒輪和主動齒輪均為錐齒輪。

作為本發明進一步的方案：所述底座兩端設有與旋轉螺桿相互配合的螺紋孔。

作為本發明進一步的方案：所述工作臺上端設有各種與機械零配件相互配合的夾具。

作為本發明再進一步的方案：所述驅動電機和升降電機均通過獨立的控制開關連接有電源裝置。

與現有技術相比，本發明的有益效果是：

所述一種汽車零配件機械產品除銹加工裝置，結構合理，設計新穎，通過設有的升降箱實現著砂輪的上下移動，避免使用液壓或者氣壓系統，操作簡單，維修方便，同時通過設有的驅動箱實現著對砂輪的正反轉，實現著對汽車機械零配件的高效除銹，大大增加了機械產品的表面質量，實用性強，值得推廣使用。

附圖說明

圖1為一種汽車零配件機械產品除銹加工裝置的結構示意圖。

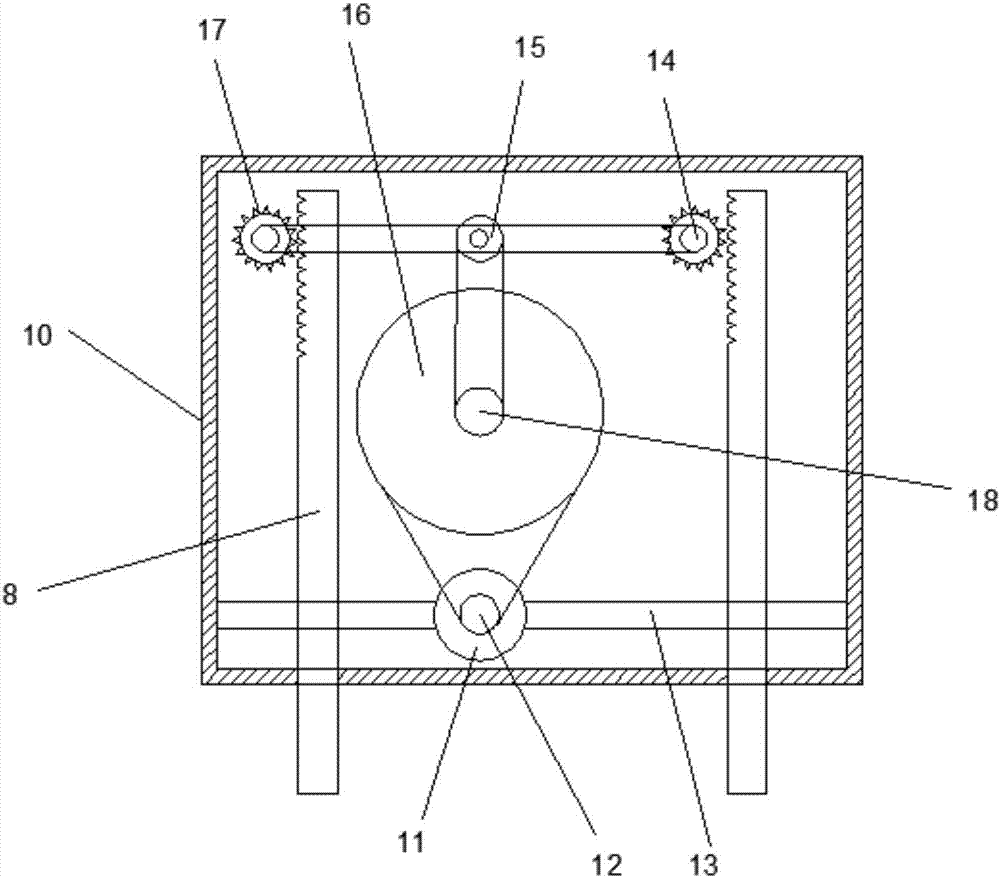

圖2為一種汽車零配件機械產品除銹加工裝置中升降箱的內部結構示意圖。

圖3為一種汽車零配件機械產品除銹加工裝置中大從動帶輪的連接結構示意圖。

圖4為一種汽車零配件機械產品除銹加工裝置中驅動箱的結構示意圖。

圖5為一種汽車零配件機械產品除銹加工裝置中傳動帶輪的結構示意圖

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1～5，本發明實施例中，一種汽車零配件機械產品除銹加工裝置，包括底座1，所述底座1上端兩側連接有支撐架9，支撐架9上端連接有升降箱10，升降箱10包括升降電機11，升降電機11為雙轉向步進電機，從而實現著驅動齒輪17的雙方向旋轉，從而實現著對直齒條8的上下雙方向升降作用，進而使得砂輪3可以上下移動，升降電機11中部通過固定板13連接有升降箱10內部，從而實現著對升降電機11的固定連接，升降電機11中部連接有主動帶輪12，主動帶輪12上端連接有大從動帶輪16，大從動帶輪16中部連接有小從動帶輪18，小從動帶輪18上端連接有傳動帶輪15，傳動帶輪15中部為小從動帶輪槽152，小從動帶輪槽152通過皮帶連接有小從動帶輪，傳動帶輪15兩側為驅動帶輪槽151，驅動帶輪槽151通過皮帶連接有驅動帶輪14，傳動帶輪15兩端通過皮帶連接有驅動帶輪14，驅動帶輪14中部連接有驅動齒輪17，所述驅動齒輪17左端嚙合有直齒條8，所述直齒條8下端連接有驅動箱7，驅動箱7包括驅動電機24，所述驅動電機24左側設有限位板21，用于對驅動電機24的上下移動實現著限位導向功能，避免著驅動電機24在旋轉凸輪22的作用下發生歪斜，同時所述驅動電機24右端緊靠驅動箱7右側內壁，限位板21上端兩端連接有驅動箱7內壁，從而實現著對限位板21的固定，所述限位板21中部設有與電機軸26相互配合的矩形槽，從而使得電機軸26可以沿著矩形槽上下移動，從而對主動齒輪20與上從動齒輪19的嚙合、主動齒輪20與下從動齒輪27的嚙合進行切換，驅動電機24上端兩端設有旋轉凸輪22，旋轉凸輪22中部連接有旋轉桿23，旋轉桿23右端連接有驅動手柄25，所述驅動手柄25可以帶動旋轉桿23進行旋轉，進而使得旋轉凸輪22進行旋轉，所述驅動電機24左端連接有電機軸26，電機軸26左端連接有主動齒輪20，主動齒輪20上端設有上從動齒輪19，主動齒輪20下端設有下從動齒輪27，所述上從動齒輪19、下從動齒輪27和主動齒輪20均為錐齒輪，所述上從動齒輪19和下從動齒輪27中部連接有驅動軸6，驅動軸6下端連接有砂輪3，用于對汽車機械零配件進行磨削除銹，所述底座1上端中部連接有工作臺2，工作臺2上端設有各種與機械零配件相互配合的夾具，從而實現著對機械零配件的定位夾緊，從而增加了整個機械零配件磨削的除銹精度，底座1兩端中部連接有旋轉螺桿4，旋轉螺桿4下端連接有支撐座5，所述底座1兩端設有與旋轉螺桿4相互配合的螺紋孔，所述旋轉螺桿4可以沿著所述螺紋孔上下移動，從而對整個裝置的上下高度進行微調，所述驅動電機24和升降電機11均通過獨立的控制開關連接有電源裝置，從而對著升降電機11的正反轉和啟停進行控制，同時也對驅動電機24的啟停進行控制。

所述一種汽車零配件機械產品除銹加工裝置，工作時，將所需要除銹的機械配件放于工作臺2上，然后通過工作臺2上設置的夾具進行夾緊定位，之后通過控制開關使得驅動電機24旋轉，首先通過搖動驅動手柄25，使得旋轉桿23帶動旋轉凸輪22進行旋轉，從而使得主動齒輪20與上從動齒輪19進行嚙合，進而使得上從動齒輪19帶動驅動軸6同步旋轉，從而使得砂輪6進行旋轉，然后通過控制開關使得升降電機11旋轉，之后通過驅動帶輪12、大從動帶輪16和小從動帶輪18的作用使得傳動帶輪15旋轉，然后通過皮帶的作用使得驅動帶輪14帶動驅動齒輪17旋轉，最后通過驅動齒輪17與直齒條8的嚙合作用實現著對驅動箱7的升降，進而使得砂輪3與工作臺2之間的位移發生相對改變，從而在砂輪3旋轉的過程中不斷的使砂輪3靠近機械零配件，進而進行除銹作用，待銹跡除去后，反向搖動驅動手柄25，使得驅動手柄25帶動旋轉桿23反向旋轉，從而使得旋轉凸輪22反向旋轉，進而使得主動齒輪20與下從從動齒輪27嚙合，從而使得驅動軸6帶動砂輪3反向旋轉，之后通過升降箱7不斷調整砂輪3與工作臺2的相對距離，從而滿足了砂輪3對機械配件上銹跡的反向磨削，大大增加了磨削效果，操作簡單，可靠性高，同時本申請中通過純機械機構進行砂輪的上下移動，避免使用液壓或者氣壓系統，使得整個制造成本大大降低，且維修方便，成本也低，滿足了經濟生產的要求。本發明，結構合理，設計新穎，通過設有的升降箱10實現著砂輪3的上下移動，避免使用液壓或者氣壓系統，操作簡單，維修方便，同時通過設有的驅動箱7實現著對砂輪3的正反轉，實現著對汽車機械零配件的高效除銹，大大增加了機械產品的表面質量，實用性強，值得推廣使用。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
