本發明涉及工業機械領域，具體的說是一種升降式打磨設備。

背景技術：

工廠生產中需要對特定工件的表面進行打磨，現有技術中常通過人工手持打磨機的方式，進行工件表面打磨。但是，人工打磨時，對工人打磨的技術要求高，人工打磨的力度難以控制，打磨表面的質量難以保證，長時間人工打磨工作工作量大勞動強度高，難以持久，會給人們的身體帶來嚴重的負擔。

技術實現要素：

為了避免和解決上述技術問題，本發明提出了一種升降式打磨設備。

本發明所要解決的技術問題采用以下技術方案來實現：

一種升降式打磨設備，包括工作臺，所述工作臺上固定有安裝板，所述安裝板上安裝有花鍵軸，所述花鍵軸的上端與工作臺之間連接有升降裝置，所述安裝板上安裝有電機，所述電機與花鍵軸之間連接有傳動機構，所述花鍵軸的下端連接有砂輪，所述工作臺與砂輪對應處設有裝夾裝置。

優選的，所述升降裝置包括固定在工作臺上的液壓缸、固定在液壓缸的伸出端上且安裝花鍵軸的連接板。

優選的，所述傳動機構包括安裝在花鍵軸上的一號齒形帶輪、安裝在電機輸出軸上的二號齒形帶輪、安裝在一號齒形帶輪和二號齒形帶輪上的齒形帶。

優選的，所述裝夾裝置包括固定在工作臺上的一號弧面夾板、固定在工作臺上且與一號弧面夾板平行設置的安裝座、通過螺紋連接的方式安裝在安裝座上的螺桿、與螺桿抵合且滑動安裝在工作臺上的二號弧面夾板，所述螺桿的左端安裝有手輪，所述工作臺上設有與二號弧面夾板配合的滑槽。

優選的，所述花鍵軸為滾珠花鍵結構。

優選的，所述安裝板為l形。

優選的，所述工作臺上固定有立柱，所述立柱上安裝有用于安裝電機的電機安裝板。

本發明的有益效果是：

本發明通過機械打磨的方式代替人工打磨，對工人打磨的技術要求低，能夠實現對打磨的力度控制，得到的打磨表面的質量高，大大減少了工人的工作量大，降低了勞動強度，能夠實現長時間作業，提高工作效率。

附圖說明

下面結合附圖和實施例對本發明進一步說明。

圖1為本發明的結構示意圖；

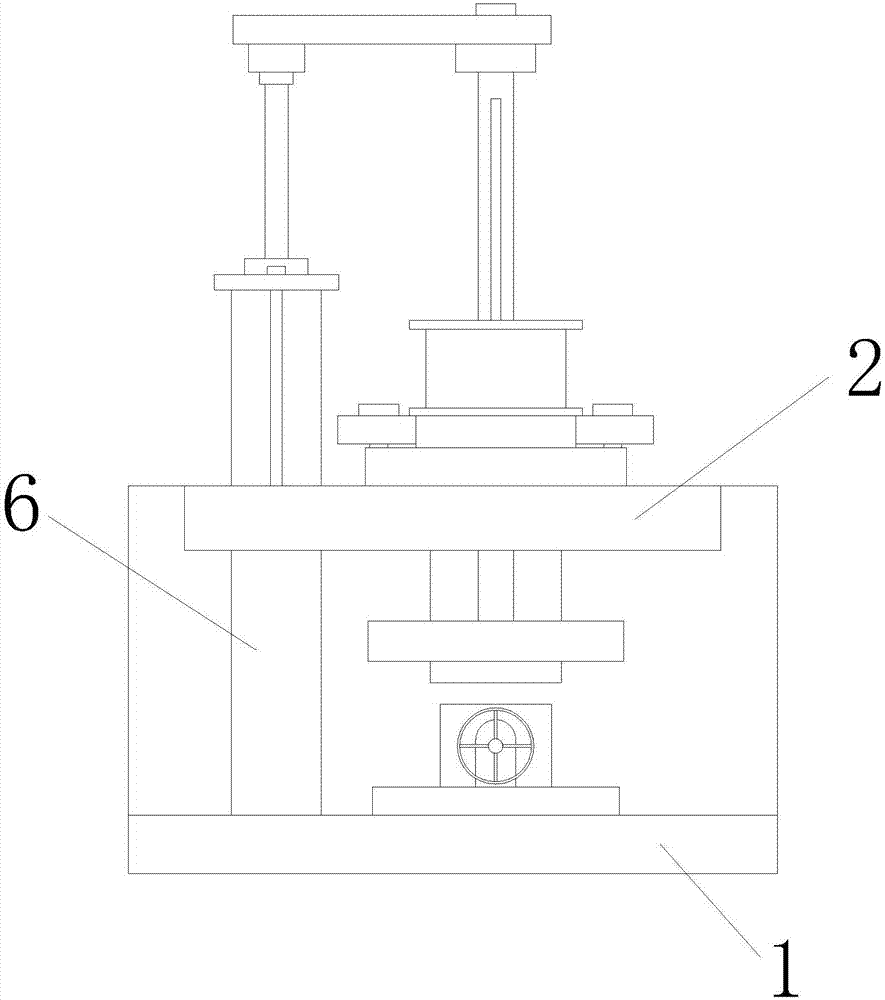

圖2為本發明的左視圖；

圖3為本發明的俯視圖；

圖4為本發明的裝夾裝置結構圖。

具體實施方式

為了使本發明實現的技術手段、創作特征、達成目的與功效易于明白了解，下面對本發明進一步闡述。

如圖1至圖4所示，一種升降式打磨設備，包括工作臺1，所述工作臺1上固定有安裝板2，所述安裝板2上安裝有花鍵軸3，所述花鍵軸3的上端與工作臺1之間連接有升降裝置，所述安裝板2上安裝有電機4，所述電機4與花鍵軸3之間連接有傳動機構，所述花鍵軸3的下端連接有砂輪5，所述工作臺1與砂輪5對應處設有裝夾裝置。

采用這種方式，通過裝夾裝置將工件夾緊，電機4提供動力，通過傳動機構將動力傳遞到花鍵軸3上帶動砂輪5旋轉打磨，通過升降裝置帶動花鍵軸3連同砂輪5在安裝板2上進行上下運動，花鍵軸3能夠在傳動機構上進行扭矩傳遞同時還能夠實現在安裝板2和傳動機構上滑動。

所述升降裝置包括固定在工作臺1上的液壓缸6、固定在液壓缸6的伸出端上且安裝花鍵軸3的連接板7。采用這種方式，液壓缸6伸長，帶動連接板7向上運動，從而實現花鍵軸3和砂輪5的上下運動，本方案結構簡單，效果明顯，能夠實現快速升降，同時還能提供砂輪5對工件表面的作用力，實現打磨力度的調節。

所述傳動機構包括安裝在花鍵軸3上的一號齒形帶輪8、安裝在電機4輸出軸上的二號齒形帶輪9、安裝在一號齒形帶輪8和二號齒形帶輪9上的齒形帶10。采用這種方式，通過電機4帶動二號齒形帶輪9轉動，二號齒形帶輪9嚙合并帶動齒形帶10運動，從而使齒形帶10嚙合一號齒形帶輪8轉動，一號齒形帶輪8帶動花鍵軸3轉動，齒形帶結構的實現能夠實現遠距離的動力傳遞，同時傳遞的動力平穩且傳動動力大，能夠保證砂輪5獲得足夠的轉矩。

所述裝夾裝置包括固定在工作臺1上的一號弧面夾板11、固定在工作臺1上且與一號弧面夾板11平行設置的安裝座12、通過螺紋連接的方式安裝在安裝座12上的螺桿13、與螺桿13抵合且滑動安裝在工作臺1上的二號弧面夾板14。所述螺桿13的左端安裝有手輪17，所述工作臺1上設有與二號弧面夾板14配合的滑槽1a。采用這種方式，將工件放置在工作臺1上，通過轉動手輪17，帶動螺桿13轉動使螺桿13在安裝座12上進行水平方向向右運動，推動二號弧面夾板14將工件與一號弧面夾板11接觸并夾緊。

所述花鍵軸3為滾珠花鍵結構，所述安裝板2為l形。采用滾珠花鍵能夠實現花鍵軸3在連接板7上更好的轉動效果，安裝板2做成l形方便各部件的安裝。

所述工作臺1上固定有立柱15，所述立柱15上安裝有用于安裝電機4的電機安裝板16。采用這種方式，通過設置電機安裝板16調整傳動機構在工作臺1上的安裝位置，提高整個裝置的穩定性。

下面對本發明的使用方法作進一步闡述：

旋動手輪17將工件在夾緊在一號弧面夾板11和二號弧面夾板14之間，啟動電機4，傳動機構帶動砂輪5進行轉動打磨，通過啟動液壓缸6，帶動花鍵軸3向下運動將砂輪5緊壓在工件上，實現砂輪5動工件的打磨力度控制，然后進行打磨。

以上顯示和描述了本發明的基本原理、主要特征和本發明的優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是本發明的原理，在不脫離本發明精神和范圍的前提下，本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明內。本發明要求保護范圍由所附的權利要求書及其等效物界定。

技術特征：

技術總結
本發明涉及一種升降式打磨設備，包括工作臺，工作臺上固定有安裝板，安裝板上安裝有花鍵軸，花鍵軸上端與工作臺之間連接有升降裝置，安裝板上安裝有電機，電機與花鍵軸之間連接有傳動機構，花鍵軸的下端連接有砂輪，工作臺設有裝夾裝置，升降裝置包括固定在工作臺上的液壓缸、固定在液壓缸的伸出端且安裝花鍵軸的連接板，傳動機構包括安裝在花鍵軸上的一號齒形帶輪、安裝在電機上的二號齒形帶輪、安裝在一號齒形帶輪和二號齒形帶輪上的齒形帶。本發明通過機械打磨的方式代替人工打磨，打磨的力度容易控制，打磨表面的質量高，減少工人的工作量大，降低勞動強度，能夠實現長時間作業，提高工作效率。
