本實用新型涉及電子元器件生產技術領域，具體為一種電子元器件生產用打磨裝置。

背景技術：

電子元器件是電子元件和電小型的機器、儀器的組成部分，其本身常由若干零件構成，可以在同類產品中通用；常指電器、無線電、儀表等工業的某些零件，如電容、晶體管、游絲、發條等子器件的總稱。常見的有二極管等。

電子元器件在生產過程中需要用到打磨裝置，如中國專利公開了“電子元件外殼打磨裝置”(專利號：201620269656.8)該專利包括環形砂帶、打磨形狀墊塊和機械手夾具；所述的環形砂帶安裝在三個砂帶輪上，三個砂帶輪和環形砂帶組成倒三角形，倒三角形底邊朝上，倒三角形底邊的下方安裝有一對氣缸，氣缸頂部安裝有托板，所述的打磨形狀墊塊安裝在托板上，打磨形狀墊塊從下方托起環形砂帶形成弧面，所述的機械手夾具位于環形砂帶上方，夾住電子元件外殼。本實用新型提供的電子元件外殼打磨裝置，可以根據不同產品需求調節打磨面的弧度，可以使用與多種類的電子元器件外殼打磨使用，但是該專利在對電子元器件打磨過程中無法對灰塵進行處理，打磨后的灰塵和顆粒會漂浮在空氣中，容易造成使用者的呼吸道疾病，影響了使用者的身體健康，不方便使用者的使用。

技術實現要素：

本實用新型的目的在于提供一種電子元器件生產用打磨裝置，具備除塵的優點，解決了現有的打磨裝置在對電子元器件打磨過程中無法對灰塵進行處理的問題。

為實現上述目的，本實用新型提供如下技術方案：一種電子元器件生產用打磨裝置，包括底座，所述底座頂部的右側固定連接有第一支架，所述第一支架左側的頂部固定連接有第二支架，所述第二支架底部的左側設置有電機，所述電機的輸出端固定連接有磨盤，所述底座的頂部固定連接有工作臺，所述底座的頂部固定連接有兩個擋板，兩個擋板分別位于工作臺的兩側，所述擋板的外側連通有進風管，所述進風管的底部貫穿至底座的內部與第一連接管連通，所述第一連接管的底部連通有第二連接管，所述底座內壁的底部從左至右依次固定連接有風機和水箱，所述風機的輸入端與第二連接管連通，所述風機的輸出端連通有第三連接管，所述第三連接管遠離風機的一端貫穿至水箱的內部，所述水箱的內部橫向固定連接有海綿塊，所述水箱的內部橫向活動連接有活動柱，所述活動柱的頂部和底部均固定連接有攪拌葉，所述第三連接管的底部貫穿至海綿塊的底部，所述水箱頂部的右側連通有出風管，所述出風管遠離水箱的一端貫穿至底座的右側，所述第一支架的右側固定安裝有控制器，所述控制器分別與電機和風機電性連接。

優選的，所述第二支架底部的左側固定連接有電機箱，所述電機箱內壁的頂部與電機固定連接。

優選的，所述工作臺位于兩個擋板之間，且兩個擋板關于工作臺呈中心對稱設置。

優選的，所述底座內壁的頂部固定連接有兩個第一套筒，兩個第一套筒均套設在第一連接管的表面。

優選的，所述底座內壁的底部固定連接有支撐柱，且支撐柱位于風機和水箱之間，所述支撐柱的頂部固定連接有第二套筒，所述第二套筒套設在第三連接管的表面。

優選的，所述底座的底部固定連接有防滑塊，所述防滑塊的底部設置有防滑紋。

與現有技術相比，本實用新型的有益效果如下：

1、本實用新型通過設置進風管、第一連接管、第二連接管、風機、水箱、第三連接管、海綿塊、活動柱、攪拌葉、出風管和控制器，解決了現有的打磨裝置在對電子元器件打磨過程中無法對灰塵進行處理的問題，該電子元器件生產用打磨裝置，具備除塵的優點，避免灰塵和顆粒漂浮在空中，保護了使用者的身體健康，方便了使用者的使用。

2、本實用新型通過電機箱的設置，起到保護電機的作用，避免電機因?yàn)橥饬κ艿綋p壞，延長了電機的使用壽命，通過第一套筒的設置，起到支撐和固定第二連接管的作用，避免第二連接管從底座內壁的頂部脫落，增加了第二連接管的穩定性，方便了使用者的使用，通過支撐柱和第二套筒的設置，起到支撐和固定第三連接管的作用，避免第三連接管出現脫落的現象，增加了第三連接管的穩定性，通過防滑塊的設置，避免該裝置在工作的過程中出現打滑的現象，提高了該裝置的穩定性，方便了使用者的使用。

附圖說明

圖1為本實用新型結構示意圖；

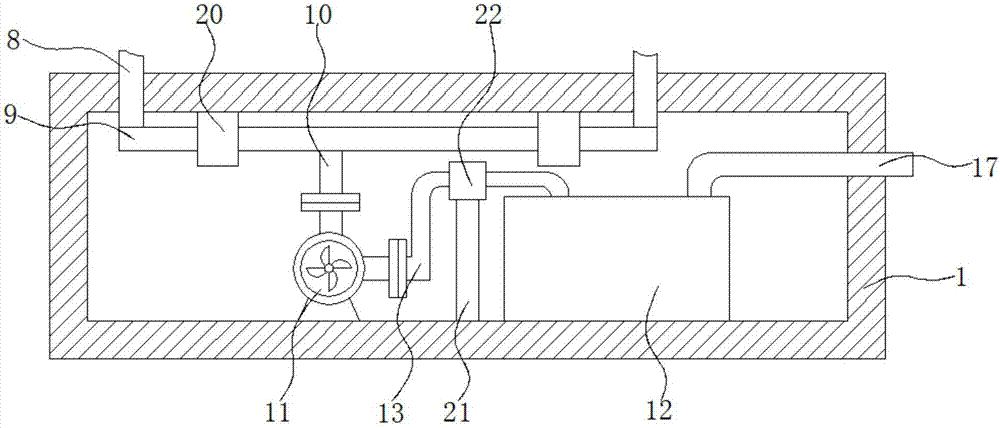

圖2為本實用新型底座的主視剖面圖；

圖3為本實用新型水箱的主視剖面圖。

圖中：1底座、2第一支架、3第二支架、4電機、5磨盤、6工作臺、7擋板、8進風管、9第一連接管、10第二連接管、11風機、12水箱、13第三連接管、14海綿塊、15活動柱、16攪拌葉、17出風管、18控制器、19電機箱、20第一套筒、21支撐柱、22第二套筒、23防滑塊。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，一種電子元器件生產用打磨裝置，包括底座1，底座1的底部固定連接有防滑塊23，防滑塊23的底部設置有防滑紋，通過防滑塊23的設置，避免該裝置在工作的過程中出現打滑的現象，提高了該裝置的穩定性，方便了使用者的使用，底座1頂部的右側固定連接有第一支架2，第一支架2左側的頂部固定連接有第二支架3，第二支架3底部的左側設置有電機4，第二支架3底部的左側固定連接有電機箱19，電機箱19內壁的頂部與電機4固定連接，通過電機箱19的設置，起到保護電機4的作用，避免電機4因?yàn)橥饬κ艿綋p壞，延長了電機4的使用壽命，電機4的輸出端固定連接有磨盤5，底座1的頂部固定連接有工作臺6，底座1的頂部固定連接有兩個擋板7，兩個擋板7分別位于工作臺6的兩側，工作臺6位于兩個擋板7之間，且兩個擋板7關于工作臺6呈中心對稱設置，擋板7的外側連通有進風管8，進風管8的底部貫穿至底座1的內部與第一連接管9連通，底座1內壁的頂部固定連接有兩個第一套筒20，兩個第一套筒20均套設在第一連接管9的表面，通過第一套筒20的設置，起到支撐和固定第二連接管10的作用，避免第二連接管10從底座1內壁的頂部脫落，增加了第二連接管10的穩定性，方便了使用者的使用，第一連接管9的底部連通有第二連接管10，底座1內壁的底部從左至右依次固定連接有風機11和水箱12，風機11的輸入端與第二連接管10連通，風機11的輸出端連通有第三連接管13，底座1內壁的底部固定連接有支撐柱21，且支撐柱21位于風機11和水箱12之間，支撐柱21的頂部固定連接有第二套筒22，第二套筒22套設在第三連接管13的表面，通過支撐柱21和第二套筒22的設置，起到支撐和固定第三連接管13的作用，避免第三連接管13出現脫落的現象，增加了第三連接管13的穩定性，第三連接管13遠離風機11的一端貫穿至水箱12的內部，水箱12的內部橫向固定連接有海綿塊14，水箱12的內部橫向活動連接有活動柱15，活動柱15的頂部和底部均固定連接有攪拌葉16，第三連接管13的底部貫穿至海綿塊14的底部，水箱12頂部的右側連通有出風管17，出風管17遠離水箱12的一端貫穿至底座1的右側，第一支架2的右側固定安裝有控制器18，控制器18分別與電機4和風機11電性連接。

使用時，使用者通過控制器18控制電機4和風機11的運行，電機4帶動磨盤5對工件進行打磨，風機11經過第二連接管10、第一連接管9和進風管8把打磨后的灰塵吸走，然后風機11經過第三連接管13把灰塵吹入水箱12的內部與水接觸，同時風機11吹出的風帶動攪拌葉16旋轉，使灰塵與水混合，除塵后的氣體經過海綿塊14和出風管17排出。

綜上所述：該電子元器件生產用打磨裝置，通過設置進風管8、第一連接管9、第二連接管10、風機11、水箱12、第三連接管13、海綿塊14、活動柱15、攪拌葉16、出風管17和控制器18，解決了現有的打磨裝置在對電子元器件打磨過程中無法對灰塵進行處理的問題。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
