本技術涉及土木工程，具體而言，涉及一種砌體開槽裝置。

背景技術：

1、砌體砌筑中灰縫厚度一般在3至5㎜，但是砌體墻與混凝土結構相交部位根據抗震要求，需要設置砌體拉結筋，拉結筋直徑一般為6㎜，所以需要進行砌體開槽。在傳統加氣塊開槽時，采用磨砂輪進行開槽，工人無法控制開槽的深度、寬度、垂直度，致使在進行植筋時沒法準確放入開槽位中。

技術實現思路

1、鑒于此，本實用新型提出了一種砌體開槽裝置，旨在解決現有加氣塊開槽時采用磨砂輪進行開槽無法控制開槽的深度、寬度、垂直度致使在進行植筋時沒法準確放入開槽位中的問題。

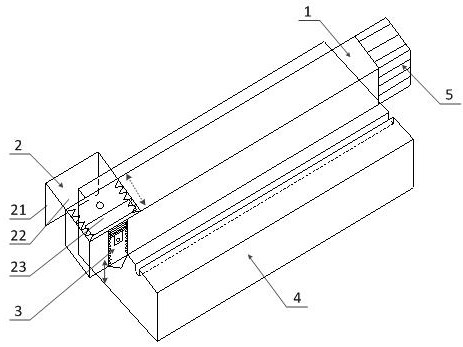

2、本實用新型提出了一種砌體開槽裝置，該裝置包括：支撐座、保護層厚度控制機構和開槽控制機構；其中，所述保護層厚度控制機構設置在所述支撐座上，用于抵壓接觸在待開槽砌體的側邊，以控制所述保護層厚度控制機構的布置水平度，以控制設置在所述保護層厚度控制機構上的開槽控制機構的垂直度，進而控制所述開槽控制機構進行砌體開槽的垂直度；所述開槽控制機構設置在所述保護層厚度控制機構上，用于隨所述保護層厚度控制機構的調節端進行縱向位置調節，以調節所述開槽控制機構沿待開槽砌體寬度方向的位置，進而調節砌體開槽的保護層厚度，所述開槽控制機構還能夠調節開槽深度和寬度，以適配植筋深度和植筋直徑進行開槽。

3、進一步地，上述砌體開槽裝置，所述保護層厚度控制機構包括：側邊限位件，用于抵壓接觸在待開槽砌體的側壁；頂部支撐件，與所述側邊限位件垂直布置且與所述側邊限位件相連接，形成l型結構，所述頂部支撐件用于水平支撐在所述支撐座上，以控制開槽的垂直度；保護層厚度調節件，沿所述頂部支撐件的長度方向以能夠位置調節的方式設置在所述頂部支撐件上，用于調節所述保護層厚度調節件沿待開槽砌體寬度方向的縱向位置，以調節所述開槽控制機構的縱向開槽位置，實現砌體保護層厚度的調節。

4、進一步地，上述砌體開槽裝置，所述頂部支撐件上設有保護層厚度刻度值。

5、進一步地，上述砌體開槽裝置，所述側邊限位件為不銹鋼鋼片結構。

6、進一步地，上述砌體開槽裝置，所述開槽控制機構包括：開槽支撐件，設置在所述保護層厚度控制機構的保護層厚度調節件上，用于隨所述保護層厚度調節件進行縱向位置調節；深度調節件，沿高度方向以能夠進行位置調節的方式設置在所述開槽支撐件上，用于調節所述深度調節件上設置的可替換刀頭的高度位置，進而調節所述可替換刀頭的開槽深度；可替換刀頭，以能夠拆卸的方式設置在所述深度調節件上，用于替換寬度與待開槽砌體植筋直徑適配的可替換刀頭對待開槽砌體進行開槽。

7、進一步地，上述砌體開槽裝置，所述開槽支撐件上設有深度刻度值。

8、進一步地，上述砌體開槽裝置，所述支撐座的端部還設有握把，用于帶動所述支撐座以及支撐座上的保護層厚度控制機構和開槽控制機構沿待開槽砌體長度方向進行橫向移動，以進行開槽。

9、進一步地，上述砌體開槽裝置，所述握把上設有防滑結構。

10、進一步地，上述砌體開槽裝置，所述支撐座為方形不銹鋼結構。

11、進一步地，上述砌體開槽裝置，所述保護層厚度控制機構設置在所述支撐座的端部。

12、本實用新型提供的砌體開槽裝置，通過保護層厚度控制機構抵壓接觸在待開槽砌體的側邊，以控制保護層厚度控制機構的布置水平度，以控制設置在保護層厚度控制機構上的開槽控制機構的垂直度，進而控制開槽控制機構進行砌體開槽的垂直度；通過開槽控制機構隨保護層厚度控制機構的調節端進行縱向位置調節，以調節開槽控制機構沿待開槽砌體寬度方向的位置，進而調節砌體開槽的保護層厚度，開槽控制機構還能夠調節開槽深度和寬度，以適配植筋深度和植筋直徑進行開槽，可減少了工人用磨砂輪開槽的誤差，減少了噪音污染和粉塵污染，縮短了工期，增加了效率。另外，該砌體開槽裝置可以精準快速的定位開槽位，深度寬度；原理簡單，效果好；減少了噪音污染、粉塵污染，且節能環保推廣了綠色施工；適用性廣，推廣性強；投入經濟，安裝速度快，帶來的效益顯著，施工簡單，操作方便，解決了現有加氣塊開槽時采用磨砂輪進行開槽無法控制開槽的深度、寬度、垂直度致使在進行植筋時沒法準確放入開槽位中的問題。

技術特征：

1.一種砌體開槽裝置，其特征在于，包括：支撐座、保護層厚度控制機構和開槽控制機構；其中，

2.根據權利要求1所述的砌體開槽裝置，其特征在于，所述保護層厚度控制機構包括：

3.根據權利要求2所述的砌體開槽裝置，其特征在于，所述頂部支撐件上設有保護層厚度刻度值。

4.根據權利要求2所述的砌體開槽裝置，其特征在于，所述側邊限位件為不銹鋼鋼片結構。

5.根據權利要求1至4任一項所述的砌體開槽裝置，其特征在于，所述開槽控制機構包括：

6.根據權利要求5所述的砌體開槽裝置，其特征在于，所述開槽支撐件上設有深度刻度值。

7.根據權利要求1至3任一項所述的砌體開槽裝置，其特征在于，

8.根據權利要求7所述的砌體開槽裝置，其特征在于，所述握把上設有防滑結構。

9.根據權利要求1至3任一項所述的砌體開槽裝置，其特征在于，所述支撐座為方形不銹鋼結構。

10.根據權利要求1至3任一項所述的砌體開槽裝置，其特征在于，所述保護層厚度控制機構設置在所述支撐座的端部。

技術總結
本技術提供了一種砌體開槽裝置，該裝置包括：支撐座、保護層厚度控制機構和開槽控制機構；其中，保護層厚度控制機構設置在支撐座上；開槽控制機構設置在保護層厚度控制機構上。本技術通過保護層厚度控制機構抵壓接觸在待開槽砌體的側邊，以控制保護層厚度控制機構的布置水平度，以控制設置在保護層厚度控制機構上的開槽控制機構的垂直度，進而控制開槽控制機構進行砌體開槽的垂直度；通過開槽控制機構隨保護層厚度控制機構的調節端進行縱向位置調節，以調節開槽控制機構沿待開槽砌體寬度方向的位置，進而調節砌體開槽的保護層厚度，開槽控制機構還能夠調節開槽深度和寬度，以適配植筋深度和植筋直徑進行開槽。

技術研發人員：楊淏,李佰西,林樹鵬,廖永來,郭微微,徐醫文,黃星華
受保護的技術使用者：廣東二十冶建設有限公司
技術研發日：20240418
技術公布日：2025/3/20
