本技術涉及立式珩磨機，具體為一種內置穩定性夾具的擠壓筒立式珩磨機。

背景技術：

1、立式珩磨機主要用于珩磨加工各種發動機的缸體孔、缸套孔以及其它精密孔。立式珩磨機設計先進、性能可靠；主軸旋轉和進給采用無級變速；主軸箱可輕便地實現縱橫向移動；工作臺可縱向移動，并快速夾緊缸體(包括v型缸體)。

2、與現有技術相比：由于現有設備在使用時而對其無法精確夾持，而且在打磨過后不易于拿取和放置、耗時耗力，影響工作效率。

3、因此，提出一種內置穩定性夾具的擠壓筒立式珩磨機。

技術實現思路

1、本實用新型的目的在于提供一種內置穩定性夾具的擠壓筒立式珩磨機，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種內置穩定性夾具的擠壓筒立式珩磨機。

3、優選的，所述包括立式珩磨機本體，所述立式珩磨機本體頂面設置有夾持機構，所述夾持機構底面設置有移動機構；

4、所述夾持機構包括固定部和夾持部；

5、所述夾持部位于固定部內側面；

6、所述移動機構包括移動部和驅動部；

7、所述驅動部位于移動部后側面。

8、優選的，所述固定部包括臺板所述臺板底面與立式珩磨機本體頂面固定連接，所述臺板頂面設置有兩個第一滑軌，兩個所述第一滑軌底面與臺板頂面固定連接。

9、優選的，所述兩個所述第一滑軌表面設置有四個第一滑座，四個所述第一滑座內側面與兩個第一滑軌表面滑動連接，四個所述第一滑座頂面設置有兩個一字板，兩個所述一字板底面與四個低于滑座頂面固定連接。

10、優選的，所述兩個所述一字板頂面設置有兩個夾持板，兩個所述夾持板底面與兩個一字板頂面固定連接。

11、優選的，所述夾持部包括兩個滑桿，兩個所述滑桿內側面與夾持板外側面固定連接，兩個所述滑桿外側面設置有兩個豎板，兩個所述豎板底面與臺板頂面固定連接。

12、優選的，所述兩個所述滑桿貫穿延伸至兩個豎板外側面，兩個所述滑桿表面與兩個豎板內壁滑動連接，兩個所述滑桿下方設置有兩個活動板，兩個所述活動板上端內側面與兩個夾持板外側面鉸接連接，兩個所述活動板下端內側面設置有電動伸縮桿，所述電動伸縮桿外側面與兩個活動板下端內側面鉸接連接，兩個所述活動板外側面與兩個豎板內側面鉸接連接，通過電動伸縮桿帶動活動板。

13、優選的，所述移動部包括兩個固定板，兩個所述固定板底面與立式珩磨機本體頂面固定連接，兩個所述立式珩磨機本體內側面設置有第二滑軌，所述第二滑軌外側面與兩個固定板內側面固定連接，所述第二滑軌表面設置有第二滑座，所述第二滑座內側面與第二滑軌表面滑動連接，所述第二滑座頂面設置有滑板，所述滑板底面與第二滑座頂面固定連接，所述滑板內側面設置有導向桿，導向桿外側面與兩個固定板內側面固定連接，所述滑板內壁與導向桿表面滑動連接，所述滑板頂面與臺板底面固定連接。

14、優選的，所述驅動部包括齒條，所述齒條光面與滑板后側面固定連接，所述齒條齒面設置有齒輪，所述齒輪外端面與齒條齒面嚙合連接，所述齒輪底面設置有電機，所述電機底面與立式珩磨機本體頂面固定連接，所述電機輸出端面與齒輪底面固定連接，通過電機帶動齒輪，使得進行驅動。

15、與現有技術相比，本實用新型的有益效果是：該一種內置穩定性夾具的擠壓筒立式珩磨機，

16、1)、通過夾持機構利用夾持部中的電動伸縮桿，使得電動伸縮桿帶動兩個活動板進行移動，從而使得活動板帶動兩個夾持板在第一滑座的作用下進行移動，從而使得夾持板帶動滑桿進行移動，可以很好對其進行夾緊，避免發生上下竄位造成不穩定的現象發生，提高工作效率；

17、2)、通過移動機構利用驅動部中的電機，從而使得電機帶動齒輪轉動，使得齒輪帶動齒條在導向桿和第二滑座作用下進行移動，從而對夾持機構進行移動，避免夾持機構出現局限性，從而方便使用。

技術特征：

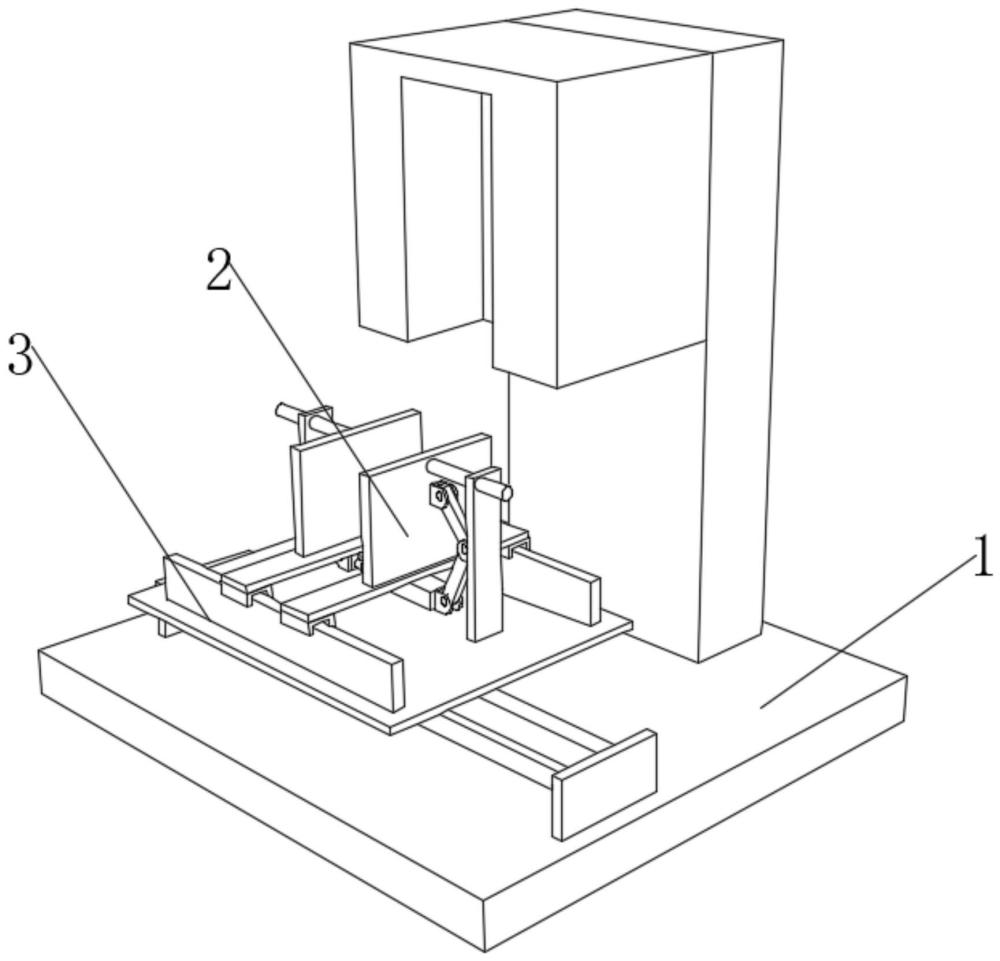

1.一種內置穩定性夾具的擠壓筒立式珩磨機，包括立式珩磨機本體(1)，其特征在于：所述立式珩磨機本體(1)頂面設置有夾持機構(2)，所述夾持機構(2)底面設置有移動機構(3)；

2.根據權利要求1所述的一種內置穩定性夾具的擠壓筒立式珩磨機，其特征在于：所述固定部(21)包括臺板(211)所述臺板(211)底面與立式珩磨機本體(1)頂面固定連接，所述臺板(211)頂面設置有兩個第一滑軌(212)，兩個所述第一滑軌(212)底面與臺板(211)頂面固定連接。

3.根據權利要求2所述的一種內置穩定性夾具的擠壓筒立式珩磨機，其特征在于：兩個所述第一滑軌(212)表面設置有四個第一滑座(213)，四個所述第一滑座(213)內側面與兩個第一滑軌(212)表面滑動連接，四個所述第一滑座(213)頂面設置有兩個一字板(214)，兩個所述一字板(214)底面與四個低于滑座(213)頂面固定連接。

4.根據權利要求3所述的一種內置穩定性夾具的擠壓筒立式珩磨機，其特征在于：兩個所述一字板(214)頂面設置有兩個夾持板(215)，兩個所述夾持板(215)底面與兩個一字板(214)頂面固定連接。

5.根據權利要求4所述的一種內置穩定性夾具的擠壓筒立式珩磨機，其特征在于：所述夾持部(22)包括兩個滑桿(221)，兩個所述滑桿(221)內側面與夾持板(215)外側面固定連接，兩個所述滑桿(221)外側面設置有兩個豎板(222)，兩個所述豎板(222)底面與臺板(211)頂面固定連接。

6.根據權利要求5所述的一種內置穩定性夾具的擠壓筒立式珩磨機，其特征在于：兩個所述滑桿(221)貫穿延伸至兩個豎板(222)外側面，兩個所述滑桿(221)表面與兩個豎板(222)內壁滑動連接，兩個所述滑桿(221)下方設置有兩個活動板(223)，兩個所述活動板(223)上端內側面與兩個夾持板(215)外側面鉸接連接，兩個所述活動板(223)下端內側面設置有電動伸縮桿(224)，所述電動伸縮桿(224)外側面與兩個活動板(223)下端內側面鉸接連接，兩個所述活動板(223)外側面與兩個豎板(222)內側面鉸接連接。

7.根據權利要求1所述的一種內置穩定性夾具的擠壓筒立式珩磨機，其特征在于：所述移動部(31)包括兩個固定板(311)，兩個所述固定板(311)底面與立式珩磨機本體(1)頂面固定連接，兩個所述立式珩磨機本體(1)內側面設置有第二滑軌(312)，所述第二滑軌(312)外側面與兩個固定板(311)內側面固定連接，所述第二滑軌(312)表面設置有第二滑座(313)，所述第二滑座(313)內側面與第二滑軌(312)表面滑動連接，所述第二滑座(313)頂面設置有滑板(314)，所述滑板(314)底面與第二滑座(313)頂面固定連接，所述滑板(314)內側面設置有導向桿，導向桿外側面與兩個固定板(311)內側面固定連接，所述滑板(314)內壁與導向桿表面滑動連接，所述滑板(314)頂面與臺板(211)底面固定連接。

8.根據權利要求7所述的一種內置穩定性夾具的擠壓筒立式珩磨機，其特征在于：所述驅動部(32)包括齒條(321)，所述齒條(321)光面與滑板(314)后側面固定連接，所述齒條(321)齒面設置有齒輪(322)，所述齒輪(322)外端面與齒條(321)齒面嚙合連接，所述齒輪(322)底面設置有電機(323)，所述電機(323)底面與立式珩磨機本體(1)頂面固定連接，所述電機(323)輸出端面與齒輪(322)底面固定連接。

技術總結
本技術涉及立式珩磨機技術領域，且公開了一種內置穩定性夾具的擠壓筒立式珩磨機，包括立式珩磨機本體，立式珩磨機本體頂面設置有夾持機構，夾持機構底面設置有移動機構，夾持機構包括固定部和夾持部，移動機構包括移動部和驅動部，固定部包括臺板臺板底面與立式珩磨機本體頂面固定連接，臺板頂面設置有兩個第一滑軌，兩個第一滑軌底面與臺板頂面固定連接。通過夾持機構利用夾持部中的電動伸縮桿，使得電動伸縮桿帶動兩個活動板進行移動，從而使得活動板帶動兩個夾持板在第一滑座的作用下進行移動，從而使得夾持板帶動滑桿進行移動，可以很好對其進行夾緊，避免發生上下竄位造成不穩定的現象發生，提高工作效率。
