本技術涉及雕塑加工，尤其涉及一種雕塑加工打磨裝置。

背景技術：

1、在雕塑工藝品成型的過程中，工作人員會將雕塑品放在打磨臺上，手持打磨件對其進行打磨。但是現有的打磨裝置在對雕塑品進行打磨過程中還存在一些問題：

2、灰塵飛濺。由于打磨過程中會產生大量的細小顆粒灰塵，而現有的打磨裝置無法有效的對灰塵顆粒進行清理，從而會使得打磨產生的灰塵飛濺，并且會被工作人員吸入身體內部，影響身體健康的同時。死角的灰塵也不易清理。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種雕塑加工打磨裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種雕塑加工打磨裝置，包括支撐底座，所述支撐底座頂部中心處焊接有加工臺，且加工臺上設有夾持組件，所述夾持組件包括開設在加工臺頂部的導向槽，且導向槽內壁滑動插接有導向夾塊，所述導向夾塊底部螺接有螺紋桿，且加工臺頂部一側外壁焊接有夾緊板，所述支撐底座的兩側均設有除塵組件，且除塵組件包括放置在支撐底座兩側的除塵水池，所述除塵水池的內部設有排氣扁殼，所述加工臺一側外壁焊接有c型放置座，且c型放置座的內部插接有手持打磨棒。

4、作為本實用新型再進一步的方案：所述螺紋桿的末端焊接有調節旋桿，且調節旋桿的外壁粘接有防滑墊。

5、作為本實用新型再進一步的方案：所述導向夾塊與夾緊板的相對一側外壁均開有卡槽，且卡槽內壁插接有橡膠卡墊。

6、作為本實用新型再進一步方案：所述除塵水池的一側內壁頂部連通有進水管，且除塵水池的另一側底部內壁連通有排水管。

7、作為本實用新型再進一步的方案：所述排氣扁殼的背部接通有連通管，且連通管的頂部一端連接有集塵斗，所述集塵斗的軸心出固定有進氣扇。

8、作為本實用新型再進一步的方案：所述除塵水池的內部填充有冷水，且冷水液位高度高于排氣扁殼的頂部高度。

9、作為本實用新型再進一步的方案：所述除塵水池的頂部四周內壁均焊接有支撐塊，且支撐塊上方擺放有防塵濾網。

10、與現有技術相比，本實用新型提供了一種雕塑加工打磨裝置，具備以下有益效果：

11、一種雕塑加工打磨裝置，在進行打磨的過程中，底部利用快速旋轉調節的螺紋桿帶動導向夾塊快速移動，從而可以對雕塑品進行快速夾持固定處理，而且在夾持的接觸面采用橡膠卡墊進行軟接觸，可以對雕塑品進行軟防護，避免出現夾持損傷。

12、一種雕塑加工打磨裝置，在打磨出現漂浮的灰塵時，則啟動兩側的進氣扇，將還有灰塵的空氣直接吸入連通管的內部，并且通入水體內部排出，而含有灰塵的空氣穿過冷水中，可以將灰塵直接溶解在水中，完成除塵處理。

13、該裝置中未涉及部分均與現有技術相同或可采用現有技術加以實現。

技術特征：

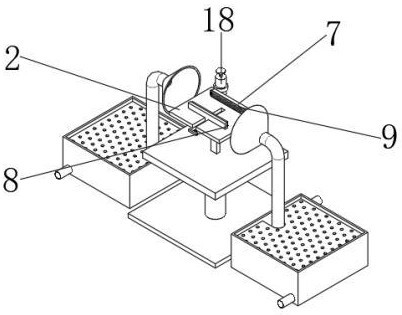

1.一種雕塑加工打磨裝置，包括支撐底座（1），其特征在于，所述支撐底座（1）頂部中心處焊接有加工臺（2），且加工臺（2）上設有夾持組件，所述夾持組件包括開設在加工臺（2）頂部的導向槽（3），且導向槽（3）內壁滑動插接有導向夾塊（4），所述導向夾塊（4）底部螺接有螺紋桿（5），且加工臺（2）頂部一側外壁焊接有夾緊板（7），所述支撐底座（1）的兩側均設有除塵組件，且除塵組件包括放置在支撐底座（1）兩側的除塵水池（10），所述除塵水池（10）的內部設有排氣扁殼（13），所述加工臺（2）一側外壁焊接有c型放置座，且c型放置座的內部插接有手持打磨棒（18）。

2.根據權利要求1所述的一種雕塑加工打磨裝置，其特征在于，所述螺紋桿（5）的末端焊接有調節旋桿（6），且調節旋桿（6）的外壁粘接有防滑墊。

3.根據權利要求1所述的一種雕塑加工打磨裝置，其特征在于，所述導向夾塊（4）與夾緊板（7）的相對一側外壁均開有卡槽（8），且卡槽（8）內壁插接有橡膠卡墊（9）。

4.根據權利要求1所述的一種雕塑加工打磨裝置，其特征在于，所述除塵水池（10）的一側內壁頂部連通有進水管（11），且除塵水池（10）的另一側底部內壁連通有排水管（12）。

5.根據權利要求1所述的一種雕塑加工打磨裝置，其特征在于，所述排氣扁殼（13）的背部接通有連通管（14），且連通管（14）的頂部一端連接有集塵斗（15），所述集塵斗（15）的軸心處固定有進氣扇（16）。

6.根據權利要求1所述的一種雕塑加工打磨裝置，其特征在于，所述除塵水池（10）的內部填充有冷水，且冷水液位高度高于排氣扁殼（13）的頂部高度。

7.根據權利要求1所述的一種雕塑加工打磨裝置，其特征在于，所述除塵水池（10）的頂部四周內壁均焊接有支撐塊，且支撐塊上方擺放有防塵濾網（17）。

技術總結
本技術公開了一種雕塑加工打磨裝置，包括支撐底座，所述支撐底座頂部中心處焊接有加工臺，且加工臺上設有夾持組件，所述夾持組件包括開設在加工臺頂部的導向槽，且導向槽內壁滑動插接有導向夾塊，所述導向夾塊底部螺接有螺紋桿，且加工臺頂部一側外壁焊接有夾緊板，所述支撐底座的兩側均設有除塵組件，且除塵組件包括放置在支撐底座兩側的除塵水池，所述除塵水池的內部設有排氣扁殼；本技術在進行打磨的過程中，底部利用快速旋轉調節的螺紋桿帶動導向夾塊快速移動，從而可以對雕塑品進行快速夾持固定處理，而且在夾持的接觸面采用橡膠卡墊進行軟接觸，可以對雕塑品進行軟防護，避免出現夾持損傷。

技術研發人員：呂嘉鵬,張燕婷,毛梓宇
受保護的技術使用者：大連禔福雕塑藝術工程有限公司
技術研發日：20240521
技術公布日：2025/4/28
