本技術涉及打磨裝置領域，尤其涉及一種鋰電池鋁殼用打磨裝置。

背景技術：

1、鋰電池的鋁殼在生產過程中，通常需要進行打磨處理，鋰電池的鋁殼打磨是在電池制造過程中對鋁殼表面進行處理的一項重要工序，目的是為了確保鋁殼表面的平整度、光潔度和尺寸精度，以滿足電池組裝和使用的需求。

2、現有的鋰電池鋁殼打磨，是將鋰電池鋁殼通過夾持板夾緊在打磨機上，再通過打磨輪對鋰電池的鋁殼打磨均勻，但是由于鋰電池鋁殼在打磨完成后，需要由工作人員將鋰電池放入清洗盒中進行清洗，而打磨完成后的鋰電池鋁殼溫度較高，可能會對工作人員造成燙傷。

3、因此，現在研發出一種能夠使打磨完成后的鋰電池鋁殼推出壓緊螺桿與轉動夾桿之間，避免工作人員燙傷的鋰電池鋁殼用打磨裝置。

技術實現思路

1、為了克服現有的鋰電池鋁殼打磨，需要由工作人員將鋰電池放入清洗盒中進行清洗，而打磨完成后的鋰電池鋁殼溫度較高，可能會對工作人員造成燙傷的缺點，本實用新型提供一種能夠使打磨完成后的鋰電池鋁殼推出壓緊螺桿與轉動夾桿之間，避免工作人員燙傷的鋰電池鋁殼用打磨裝置。

2、技術方案如下：一種鋰電池鋁殼用打磨裝置，包括有底座、固定板、第一電機、轉軸、打磨輥、第一皮帶、齒輪、第二皮帶、轉動夾桿、螺套、壓緊螺桿和推料機構，底座左右兩部上側均連接有固定板，底座右部上側連接有第一電機，固定板之間轉動式連接有多個轉軸，最前端的轉軸與第一電機輸出軸連接，轉軸上均連接有打磨輥，轉軸右部均連接有齒輪，相鄰的齒輪之間相互嚙合，最前端與從前往后數第三個轉軸之間通過皮帶輪繞接有第一皮帶，右部固定板前后兩部上側均轉動式連接有轉動夾桿，前部轉動夾桿與電機輸出軸通過皮帶輪繞接有平皮帶，轉動夾桿之間通過皮帶輪繞接有第二皮帶，左部固定板前后兩部上側均轉動式連接有螺套，螺套上均螺紋式連接有壓緊螺桿，左部固定板上側設有能夠?qū)囯姵劁X殼推出的推料機構。

3、可選地，推料機構包括有第二電機、雙向絲桿、導向桿、固定塊和滑動推桿，左部固定板后部上側連接有第二電機，第二電機輸出軸上連接有雙向絲桿，左部固定板前部上側連接有固定塊，雙向絲桿前部與固定塊轉動式連接，固定塊與第二電機之間連接有多個導向桿，雙向絲桿前后兩部均螺紋式連接有滑動推桿，滑動推桿均與導向桿滑動式連接，啟動第二電機，使雙向絲桿轉動，通過螺紋使滑動推桿在導向桿上相互遠離，將打磨好的鋰電池鋁殼推出，固定塊對導向桿進行固定。

4、可選地，還包括有清洗機構，清洗機構包括有水箱、水泵、開關閥和裝料盒，底座左部上側連接有水箱，水箱內部連接有水泵，水泵上設有前后兩個水管，水管上均轉動式連接有開關閥，固定板前部之間卡接有裝料盒，固定板后部之間也卡接有裝料盒，裝料盒均位于相鄰的水管下方，鋁殼落入裝料盒中，再轉動開關閥，使開關閥打開，之后再啟動水泵，使水流從水箱通過水管流入裝料盒中，對鋁殼進行清洗。

5、可選地，座上設有底板。

6、可選地，壓緊螺桿上設有握把。

7、可選地，裝料盒上設有拉塊。

8、本實用新型的有益效果是：1、本實用新型通過啟動第二電機，使雙向絲桿轉動，通過螺紋使滑動推桿在導向桿上相互遠離，將打磨好的鋰電池鋁殼推出，達到了能夠使打磨完成后的鋰電池鋁殼推出壓緊螺桿與轉動夾桿之間，避免工作人員燙傷的效果。

9、2、本實用新型通過使鋁殼落入裝料盒中后，再轉動開關閥，使開關閥打開，之后再啟動水泵，使水流從水箱通過水管流入裝料盒中，對鋁殼進行清洗，達到了能夠?qū)︿囯姵劁X殼進行清洗，去除鋁殼上因打磨殘留的雜質和油污的效果。

技術特征：

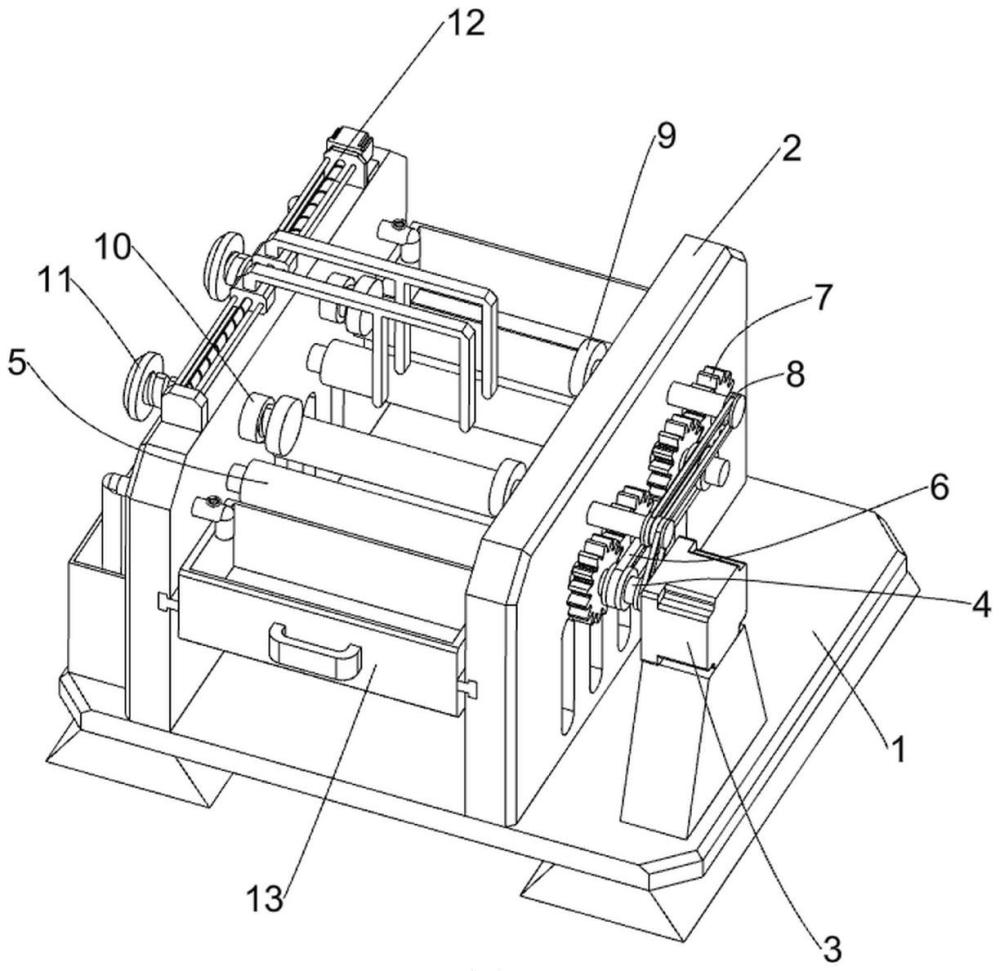

1.一種鋰電池鋁殼用打磨裝置，其特征在于，包括有底座(1)、固定板(2)、第一電機(3)、轉軸(4)、打磨輥(5)、第一皮帶(6)、齒輪(7)、第二皮帶(8)、轉動夾桿(9)、螺套(10)、壓緊螺桿(11)和推料機構(12)，底座(1)左右兩部上側均連接有固定板(2)，底座(1)右部上側連接有第一電機(3)，固定板(2)之間轉動式連接有多個轉軸(4)，最前端的轉軸(4)與第一電機(3)輸出軸連接，轉軸(4)上均連接有打磨輥(5)，轉軸(4)右部均連接有齒輪(7)，相鄰的齒輪(7)之間相互嚙合，最前端與從前往后數第三個轉軸(4)之間通過皮帶輪繞接有第一皮帶(6)，右部固定板(2)前后兩部上側均轉動式連接有轉動夾桿(9)，前部轉動夾桿(9)與電機輸出軸通過皮帶輪繞接有平皮帶，轉動夾桿(9)之間通過皮帶輪繞接有第二皮帶(8)，左部固定板(2)前后兩部上側均轉動式連接有螺套(10)，螺套(10)上均螺紋式連接有壓緊螺桿(11)，左部固定板(2)上側設有能夠?qū)囯姵劁X殼推出的推料機構(12)。

2.根據權利要求1所述的一種鋰電池鋁殼用打磨裝置，其特征在于，推料機構(12)包括有第二電機(121)、雙向絲桿(122)、導向桿(123)、固定塊(124)和滑動推桿(125)，左部固定板(2)后部上側連接有第二電機(121)，第二電機(121)輸出軸上連接有雙向絲桿(122)，左部固定板(2)前部上側連接有固定塊(124)，雙向絲桿(122)前部與固定塊(124)轉動式連接，固定塊(124)與第二電機(121)之間連接有多個導向桿(123)，雙向絲桿(122)前后兩部均螺紋式連接有滑動推桿(125)，滑動推桿(125)均與導向桿(123)滑動式連接，啟動第二電機(121)，使雙向絲桿(122)轉動，通過螺紋使滑動推桿(125)在導向桿(123)上相互遠離，將打磨好的鋰電池鋁殼推出，固定塊(124)對導向桿(123)進行固定。

3.根據權利要求2所述的一種鋰電池鋁殼用打磨裝置，其特征在于，還包括有清洗機構(13)，清洗機構(13)包括有水箱(131)、水泵(132)、開關閥(133)和裝料盒(134)，底座(1)左部上側連接有水箱(131)，水箱(131)內部連接有水泵(132)，水泵(132)上設有前后兩個水管，水管上均轉動式連接有開關閥(133)，固定板(2)前部之間卡接有裝料盒(134)，固定板(2)后部之間也卡接有裝料盒(134)，裝料盒(134)均位于相鄰的水管下方。

4.根據權利要求1所述的一種鋰電池鋁殼用打磨裝置，其特征在于，底座(1)上設有底板。

5.根據權利要求1所述的一種鋰電池鋁殼用打磨裝置，其特征在于，壓緊螺桿(11)上設有握把。

6.根據權利要求3所述的一種鋰電池鋁殼用打磨裝置，其特征在于，裝料盒(134)上設有拉塊。

技術總結
本技術涉及打磨裝置領域，尤其涉及一種鋰電池鋁殼用打磨裝置。本技術提供一種能夠使打磨完成后的鋰電池鋁殼推出壓緊螺桿與轉動夾桿之間，避免工作人員燙傷的鋰電池鋁殼用打磨裝置。一種鋰電池鋁殼用打磨裝置，包括有底座、固定板、第一電機和轉軸等，底座左右兩部上側均連接有固定板，底座右部上側連接有第一電機，固定板之間轉動式連接有多個轉軸。本技術通過啟動第二電機，使雙向絲桿轉動，通過螺紋使滑動推桿在導向桿上相互遠離，將打磨好的鋰電池鋁殼推出，達到了能夠使打磨完成后的鋰電池鋁殼推出壓緊螺桿與轉動夾桿之間，避免工作人員燙傷的效果。

技術研發人員：李念濤,劉星星,鐘國兵,張佳樂,彭帥,鄧春強,王繼生
受保護的技術使用者：深圳市優特利能源股份有限公司
技術研發日：20240612
技術公布日：2025/4/28
