本技術屬于打磨裝置，具體的說是一種墊圈打磨裝置。

背景技術：

1、墊圈是一種常見的機械元件，通常用于被連接件與螺母之間，起到保護被連接件表面不受螺母擦傷以及螺母對被連接的壓力的作用，在其加工制作工藝中通常需進行打磨，因此需要用到墊圈打磨裝置；

2、墊圈打磨裝置，是一種專門用于對墊圈進行打磨處理的設備，通常包括控制箱、電機、轉輪、氣缸等，通過電機帶動轉輪，氣缸固定墊圈，控制箱控制電機帶動打磨輪對墊圈進行打磨作業；

3、現有的墊圈打磨裝置，由于墊圈打磨時需要雙面進行打磨，現有裝置不便進行翻轉，且在打磨作業持續進行時，會造成廢料堆積的情況；因此，針對上述問題提出一種墊圈打磨裝置。

技術實現思路

1、為了彌補現有技術的不足，針對現有設備存在的問題，本實用新型提出一種墊圈打磨裝置。

2、本實用新型解決其技術問題所采用的技術方案是一種墊圈打磨裝置：包括工作臺，所述工作臺的頂端設置有打磨組件和夾持組件，所述打磨組件包括刀型架，所述工作臺的頂端一側固定安裝有刀型架，所述刀型架的一側貫穿設置有二號轉軸，所述刀型架的另一側固定安裝有固定板，所述固定板上固定安裝有二號電機，所述二號電機的輸出軸通過聯軸器與二號轉軸連接，所述工作臺的一側貫穿有三號轉軸，所述三號轉軸位于二號轉軸的正下方，所述二號轉軸上滾動設置有皮帶輪，所述皮帶輪的另一端位于三號轉軸上，所述二號轉軸和三號轉軸的頂端分別固定安裝有打磨輪，配合達到了可以對墊圈的兩面同時進行打磨。

3、優選的，所述工作臺的頂端開設有凹槽，所述凹槽內滑動設置有限位塊，所述限位塊的頂端固定安裝有安裝板，所述安裝板的頂端固定設置有高架臺，所述高架臺的頂端固定安裝有支撐架，所述支撐架內貫穿設置有一號轉軸，配合達到了帶動高架臺滑動，便于安裝墊圈。

4、優選的，所述夾持組件位于打磨組件和水箱之間，整體協作配合對墊圈進行打磨。

5、優選的，所述夾持組件包括一號電機，所述支撐架的頂端固定安有一號電機，所述一號電機的輸出軸通過聯軸器與一號轉軸連接，所述一號轉軸的頂端設置有安裝盤，所述安裝盤的側面環繞設置有電動伸縮缸，所述電動伸縮缸的頂端固定安裝有夾板，配合達到了夾緊墊圈。

6、優選的，所述工作臺的頂部另一側固定安裝有水箱，所述水箱的頂側開設有進水口，所述進水口的頂端固定安裝有進水管，所述水箱的其中兩側開設有出水口，所述出水口的頂端固定設置有出水管，所述出水管上設置有水泵，所述水箱的頂端固定設置有儲水架，所述出水管的另一端連通儲水架，所述儲水架上設置有噴頭，配合達到了清理打磨作業所產生的廢料。

7、優選的，所述工作臺的頂端開設有濾孔，所述濾孔正下方設置有廢料箱，所述工作臺的底端固定安裝有支腿，配合達到了收集打磨作業所產生的廢料。

8、本實用新型的有益效果：

9、1、本實用新型通過設置打磨組件，根據墊圈尺寸的不同，滑動限位塊，工作人員將墊圈安裝到夾板上，啟動電動伸縮缸，伸縮桿帶動夾板夾持固定墊圈，啟動一號電機帶動一號轉軸，一號轉軸帶動墊圈進行轉動，滑動限位塊，移動到打磨組件工作位，啟動二號電機，二號電機帶動二號轉軸轉動，二號轉軸通過皮帶輪帶動三號轉軸，二號轉軸和三號轉軸帶動打磨輪對墊圈進行打磨，配合達到了可以對墊圈的兩面同時進行打磨，提高了裝置的適用性和工作效率。

10、2、本實用通過開設濾孔，外界自來水通過進水管進入水箱，再通過水泵進入儲水架，在進行打磨作業時，噴頭噴出自來水，可以將打磨產生的廢料通過濾孔排送至廢料箱，同時可以對打磨輪和墊圈進行降溫處理，保證了后續打磨作業的穩定進行，配合達到了收集打磨作業中所產生的廢料，防止堆積影響后續作業。

技術特征：

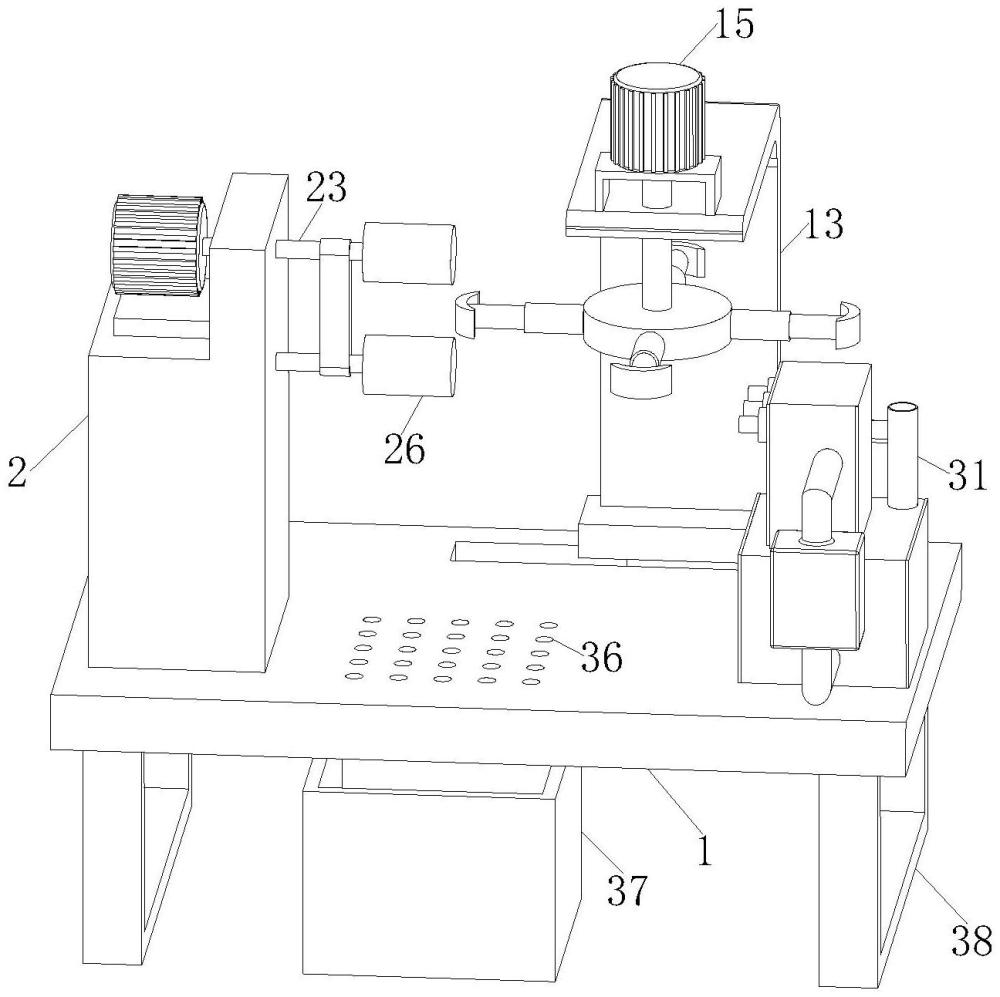

1.一種墊圈打磨裝置，其特征在于：包括工作臺(1)，所述工作臺(1)的頂端設置有打磨組件和夾持組件，所述打磨組件包括刀型架(2)，所述工作臺(1)的頂端一側固定安裝有刀型架(2)，所述刀型架(2)的一側貫穿設置有二號轉軸(23)，所述刀型架(2)的另一側固定安裝有固定板(21)，所述固定板(21)上固定安裝有二號電機(22)，所述二號電機(22)的輸出軸通過聯軸器與二號轉軸(23)連接，所述工作臺(1)的一側貫穿有三號轉軸(24)，所述三號轉軸(24)位于二號轉軸(23)的正下方，所述二號轉軸(23)上滾動設置有皮帶輪(25)，所述皮帶輪(25)的另一端位于三號轉軸(24)上，所述二號轉軸(23)和三號轉軸(24)的頂端分別固定安裝有打磨輪(26)。

2.根據權利要求1所述一種墊圈打磨裝置，其特征在于：所述工作臺(1)的頂端開設有凹槽，所述凹槽內滑動設置有限位塊(11)，所述限位塊(11)的頂端固定安裝有安裝板(12)，所述安裝板(12)的頂端固定設置有高架臺(13)，所述高架臺(13)的頂端固定安裝有支撐架(14)，所述支撐架(14)內貫穿設置有一號轉軸(16)。

3.根據權利要求2所述一種墊圈打磨裝置，其特征在于：所述夾持組件位于打磨組件和水箱(3)之間。

4.根據權利要求3所述一種墊圈打磨裝置，其特征在于：所述夾持組件包括一號電機(15)，所述支撐架(14)的頂端固定安有一號電機(15)，所述一號電機(15)的輸出軸通過聯軸器與一號轉軸(16)連接，所述一號轉軸(16)的頂端設置有安裝盤(17)，所述安裝盤(17)的側面環繞設置有電動伸縮缸(18)，所述電動伸縮缸(18)的頂端固定安裝有夾板(19)。

5.根據權利要求4所述一種墊圈打磨裝置，其特征在于：所述工作臺(1)的頂部另一側固定安裝有水箱(3)，所述水箱(3)的頂側開設有進水口，所述進水口的頂端固定安裝有進水管(31)，所述水箱(3)的其中兩側開設有出水口，所述出水口的頂端固定設置有出水管(32)，所述出水管(32)上設置有水泵(33)，所述水箱(3)的頂端固定設置有儲水架(34)，所述出水管(32)的另一端連通儲水架(34)，所述儲水架(34)上設置有噴頭(35)。

6.根據權利要求5所述一種墊圈打磨裝置，其特征在于：所述工作臺(1)的頂端開設有濾孔(36)，所述濾孔(36)正下方設置有廢料箱(37)，所述工作臺(1)的底端固定安裝有支腿(38)。

技術總結
本技術屬于打磨裝置技術領域，具體是一種墊圈打磨裝置，包括工作臺，所述工作臺的頂端一側固定安裝有刀型架，所述刀型架的一側貫穿設置有二號轉軸，所述刀型架的另一側固定安裝有固定板，所述固定板上固定安裝有二號電機，所述二號電機的輸出軸通過聯軸器與二號轉軸連接，所述工作臺的一側貫穿有三號轉軸，所述三號轉軸位于二號轉軸的正下方，所述二號轉軸上滾動設置有皮帶輪，所述皮帶輪的另一端位于三號轉軸上，所述二號轉軸和三號轉軸的頂端分別固定安裝有打磨輪，整體配合達到了可以對墊圈的兩面同時進行打磨，且可以收集打磨作業中所產生的廢料，防止堆積影響后續作業，配合達到了提高裝置的適用性和工作效率。

技術研發人員：夏禮安
受保護的技術使用者：成都航輝科技有限公司
技術研發日：20240415
技術公布日：2025/4/28
